Автоматическая паяльная станция BGA

Автоматическая паяльная станция BGA

1. Применение автоматической паяльной станции BGA.

Материнская плата компьютеров, смартфонов, ноутбуков, материнских плат MacBook, цифровых камер, кондиционеров, телевизоров и другой электроники из таких отраслей, как медицина, связь, автомобилестроение и т. д.

Подходит для различных типов чипов: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA и светодиодных чипов.

2. Характеристики автоматической паяльной станции BGA

• Высокая эффективность— это конечная цель в нашем постоянном стремлении к совершенству. Благодаря тонкому нагревательному элементу, верхнему впрыску горячего воздуха мощностью 1000 Вт и сверхбольшой системе нижнего ИК-нагрева DH-A2E обеспечивает превосходную эффективность пайки и распайки. Универсальный зажим специально разработан для различных печатных плат: от мобильных телефонов до серверных плат.
• НадежностьDH-A2E обеспечивает высокое качество и стабильную производительность. Использование нового промышленного микропроцессора и прецизионного линейного механизма авиационного уровня обеспечивает более точные и надежные результаты. Точная и понятная система выравнивания различных цветов обеспечивает надежное выравнивание.
• Удобный дизайнинтегрированный интерфейс управления повышает удобство работы пользователя. Никакого дополнительного оборудования или подачи воздуха не требуется; Одного источника переменного тока вполне достаточно. Всего за два часа обучения операторы смогут легко понять и использовать интуитивно понятный контроллер, который очень удобен для пользователя.

3. Спецификация автоматической паяльной станции BGA.

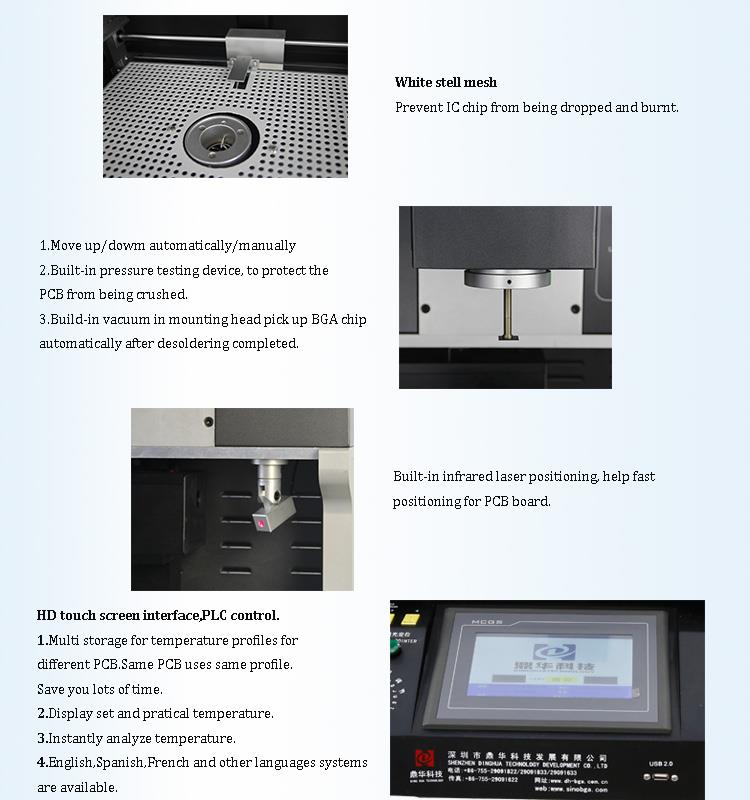

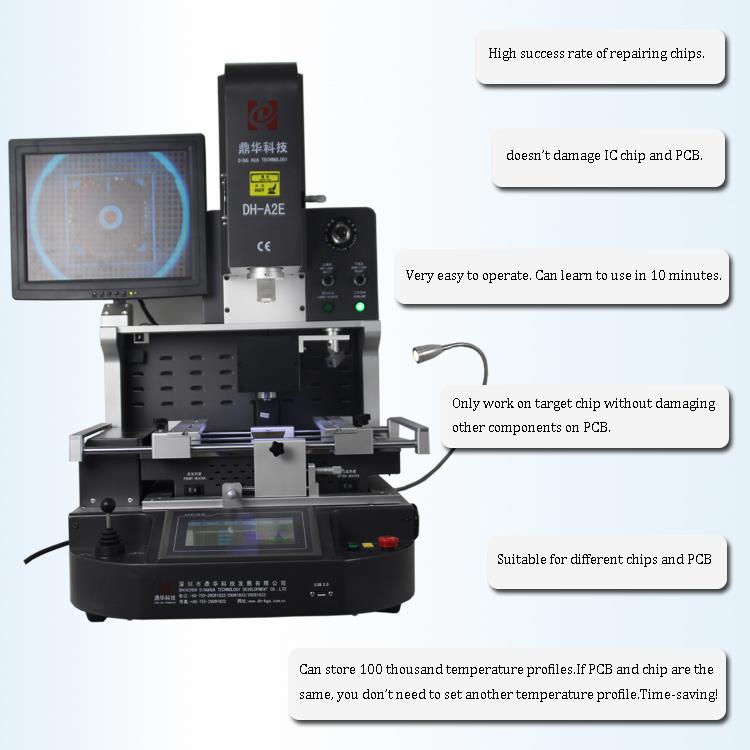

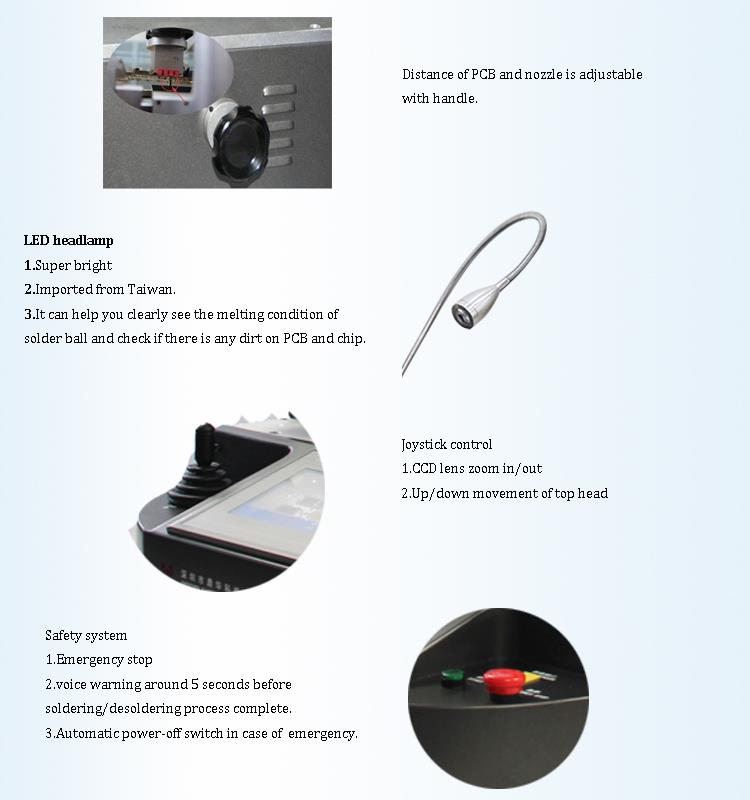

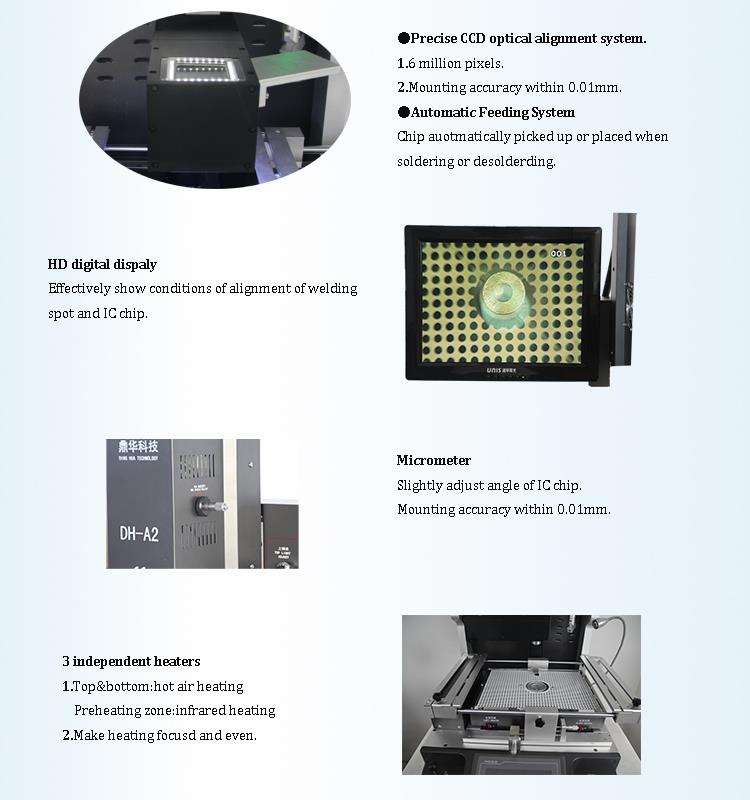

4. Подробная информация об автоматической паяльной станции BGA.

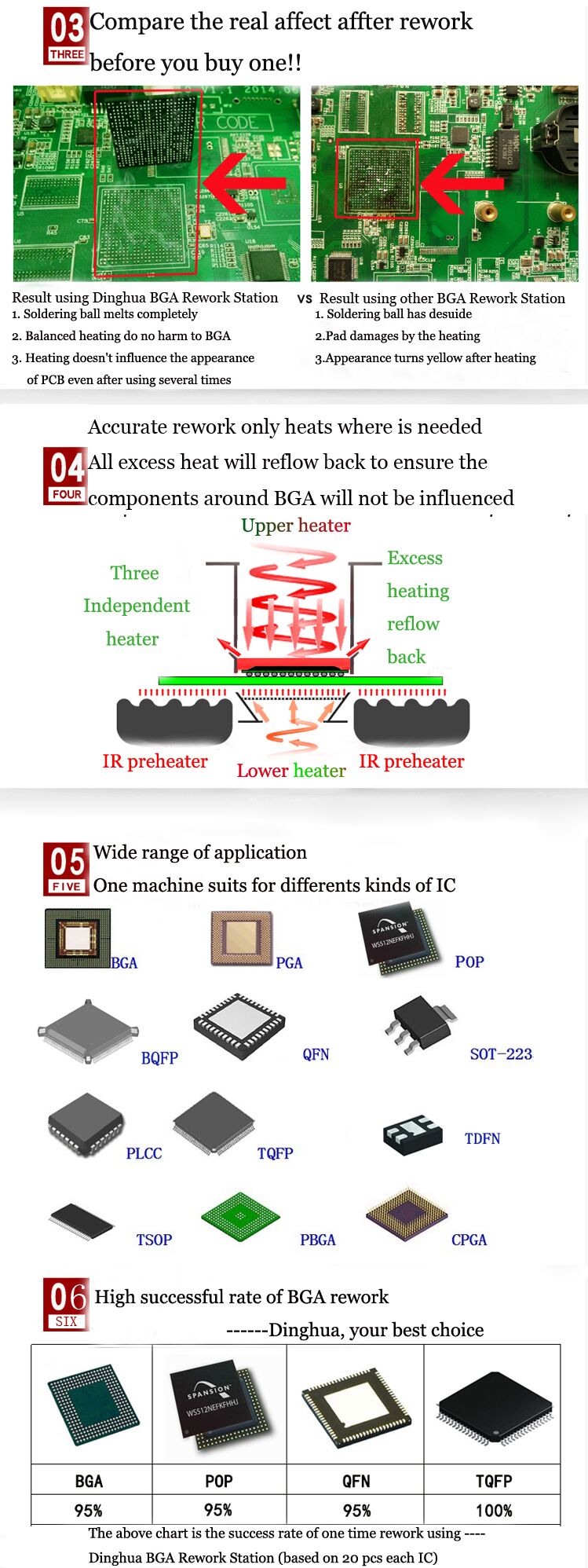

5. Почему стоит выбрать нашу автоматическую паяльную станцию ​​BGA?

6. Сертификат автоматической паяльной станции BGA.

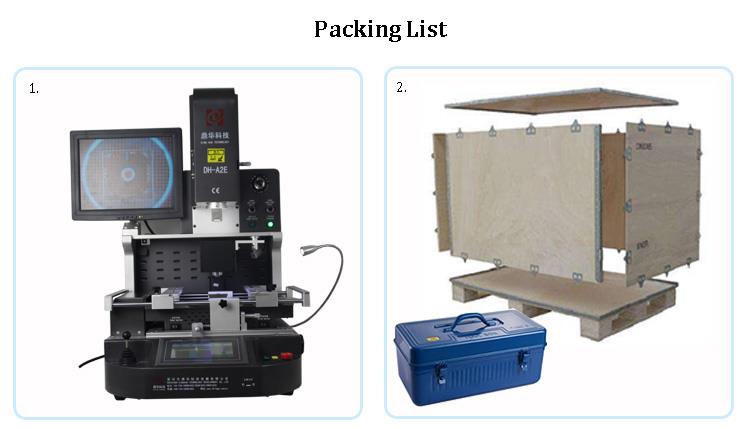

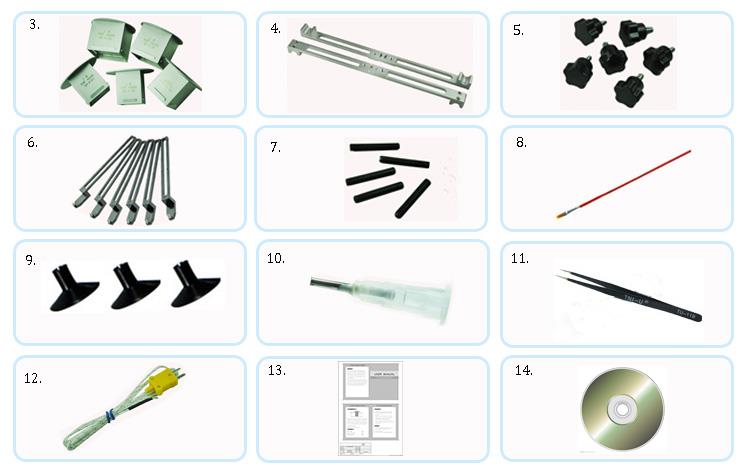

7. Упаковка и отгрузка автоматической паяльной станции BGA.

8. Сопутствующие знания об автоматической паяльной станции BGA.

Методы и приемы размещения шарика BGA:

1. Во-первых:Убедитесь, что поверхность шариковой площадки BGA плоская. Если он неровный, распрямите подушечку. Если он не виден глазу, промойте его промывной водой и проверьте на ощупь. Заусенцев быть не должно. Если подушечка не блестящая, добавьте флюс и протирайте подушечку взад и вперед, пока она не станет блестящей. После этого подушку следует очистить.

2.Во-вторых:Это один из ключевых шагов. С помощью маленькой кисточки с плоской головкой аккуратно нанесите слой паяльной пасты на контактную площадку BGA. Флюс необходимо наносить равномерно и обильно. При флуоресцентном освещении поток должен распределяться равномерно. Если все сделано неправильно, независимо от того, нагреваете ли вы со стальной сеткой или без нее, это может вызвать проблемы, особенно при нагреве без стальной сетки, поскольку флюс будет нагреваться неравномерно, что может привести к повреждению шариковых соединений припоя.

Важные моменты:

• Стальная сетка:Он должен быть чистым и не должен быть деформированным. В случае деформации ее следует исправить вручную; если деформация слишком сильная, сетку следует заменить.
• Выбор шариков припоя:На рынке представлены шарики припоя следующих размеров: {{0}}.2 мм, 0.25 мм, 0.3 мм, 0.35 мм, {{1 0}}.4 мм, 0.45 мм, 0.5 мм, 0,6 мм и 0,76 мм. Обязательно выбирайте чистые шарики припоя одинакового размера и различайте шарики припоя, не содержащие свинца, и шарики, содержащие свинец, поскольку температуры плавления различаются.

3. Третий:Поместите чип на основание платформы для манипулирования шариками, затем вылейте трафарет на плоскую поверхность стальной сетки, чтобы выпустить необходимое количество шариков припоя в каждое отверстие. Аккуратно встряхните стальную сетку, чтобы обеспечить правильное размещение шариков припоя, затем удалите стальную сетку. Затем с помощью камеры закрепите шарики припоя и переместите их на нагревательный стол. (При плавлении шариков припоя обязательно различайте температуру свинца и бессвинцового припоя — обычно свинец плавится при 190 градусах, а бессвинцовый — при 240 градусах.) При нагревании BGA материал под BGA должен быть изготовлен из небольшого количества тепла. проводящие материалы, такие как высокотемпературная ткань, чтобы нагрев происходил быстро. Это предотвращает повреждение чипа при длительном нагреве.

4. Четвертое:Когда следует прекратить отопление? Когда цвет шарика припоя изменится на серый, а затем станет блестящим и жидким, пора остановиться. Лучше всего нагревать при хорошем освещении, желательно флуоресцентном, для лучшей видимости. (Примечание. Середина BGA обычно нагревается медленнее, чем окружающие области. Следите за тем, чтобы шарики припоя меняли цвет с серого на яркий, что указывает на то, что они правильно нагреты. Новичкам это может показаться трудным, поэтому другой метод — осторожно прикоснуться к нагревающемуся BGA. с помощью пинцета. Если шарик припоя превратится в жидкость, он готов. Если нет, он сместится.) Если чип слишком толстый и его трудно нагревать, используйте тепловую пушку на фиксированной высоте, удерживая ее в движении. Не сосредотачивайте тепло в одном месте, так как это может привести к повреждению. Шарик припоя в середине BGA засияет после завершения нагрева. Дайте ему остыть естественным путем для успешного результата.
