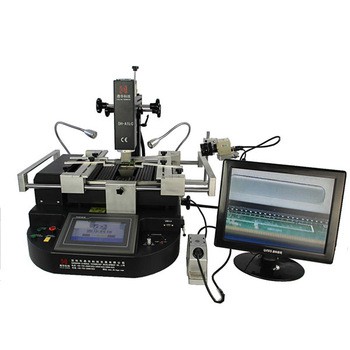

Паяльная станция BGA с 3 зонами нагрева и сенсорным экраном

Паяльная станция bga с 3 зонами нагрева, сенсорным экраном

Это высококачественная ручная машина, в которую входит паяльная станция BGA, набор паяльника, камера и экран монитора.

И очень популярен для ремонта Xbox, MacBook, PS3/4 и т. д. в Южной Америке, на Ближнем Востоке, в Юго-Восточной Азии и т. д.

Параметр продукта: паяльная станция BGA с сенсорным экраном и 3 зонами нагрева.

Особенности продукта и применениеПаяльная станция BGA с 3 зонами нагрева с сенсорным экраном

· Лазерное позиционирование, быстрое и точное позиционирование bga и печатной платы.

· Внешний цифровой паяльник помогает удобно чистить bga и материнскую плату.

· С помощью вакуумной трубки удобно брать чип bga.

· С интерфейсом USB 2.0 можно подключить к компьютеру, управляемому программным обеспечением.

· Настройки в реальном времени и отображение фактического температурного профиля можно использовать для анализа и корректировки параметров.

· Внешний датчик температуры обеспечивает мониторинг температуры и точный анализ профиля температуры в реальном времени.

· Сенсорный экран HD и пароль при запуске для защиты и модификации, управление ПЛК, самонастройка параметров ПИД,

точный температурный модуль.

· Примите три зоны нагрева: верхний нагреватель и нижний нагреватель - это горячий воздух, нижний нагреватель - это инфракрасная зона предварительного нагрева.

· Управление с обратной связью типа K, точность температуры будет составлять ± 2 градуса.

· Мощный охлаждающий вентилятор с поперечным потоком предотвращает деформацию печатной платы.

· Система звуковых подсказок: есть голосовое напоминание за 5 с-10 с до завершения нагрева, чтобы подготовить оператора.

· Меры безопасности: защита от перегрева и функция аварийной остановки.

Приложение:
1. Эта паяльная станция подходит для материнской платы мобильного телефона, схемы телеприставки, платы маршрутизатора, XBOX 360,

цифровые продукты и так далее
2. Три температурные зоны независимого нагрева: верхний нагрев 800 Вт, зона предварительного ИК-нагрева 2700 Вт, нижний нагрев 1200 Вт.
3. Максимальная температура: 400 градусов.
4. Промышленный компьютер установлен в машине для контроля температуры, температурной кривой, автоматической сварки стружки,

предварительный нагрев, охлаждение, высокоточный интеллектуальный контроллер температуры, обеспечивающий очень точный контроль температуры.
5. Подвижная нагревательная головка, удобство в эксплуатации.
6. Плата охлаждения мощного перекрестного вентилятора.
7. Встроенная вакуумная присоска для сбора чипа BGA.
8. Инфракрасная нагревательная пластина может контролироваться индивидуально.
9. Разработан универсальный держатель печатной платы, зона сварки не требует рамки.
10. Нижний подогреватель используется для предварительного нагрева печатной платы, убедитесь, что пластина печатной платы не деформируется, поддерживает максимальный размер.

Печатная плата 420*400 мм

11. Подходит для всех видов ремонта BGA (CCGA, BGA, QFN, CSP, LGA, Micro SMD, MLF...)
Свинец и бессвинец

Подробная информация о паяльной станции BGA с 3 зонами нагрева и сенсорным экраном.

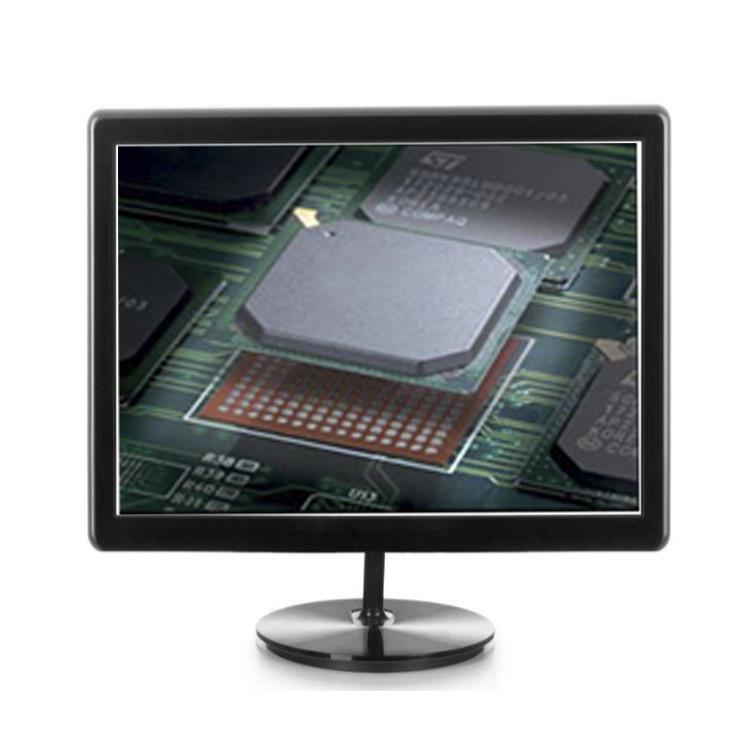

Экран монитора (экран дисплея), 1080P, 15 дюймов, мы можем наблюдать процесс плавления при пайке.

Камера, 2 миллиона пикселей, используется с экраном монитора для наблюдения за пайкой шариков припоя BGA.

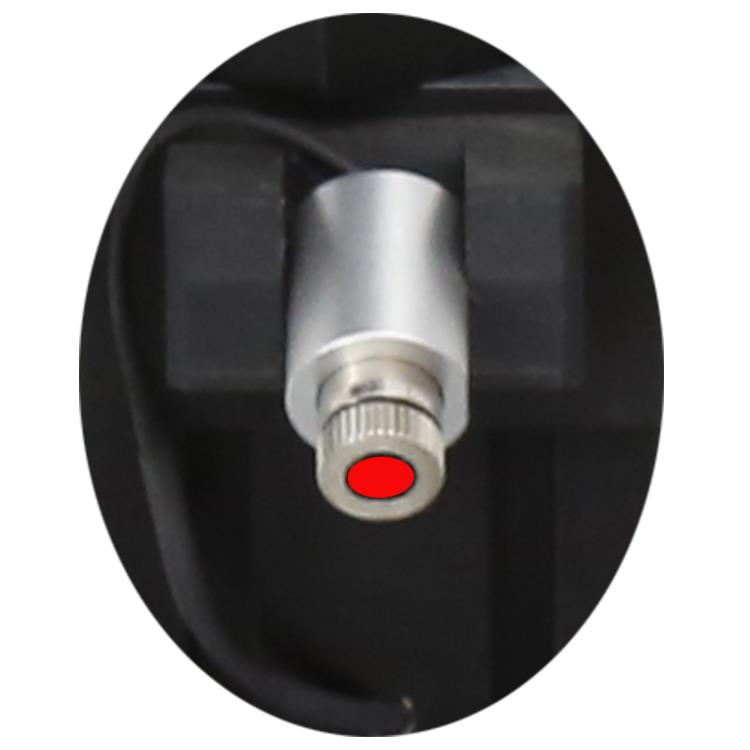

Лазерное позиционирование позволяет быстро разместить печатную плату и чип в нужном месте.

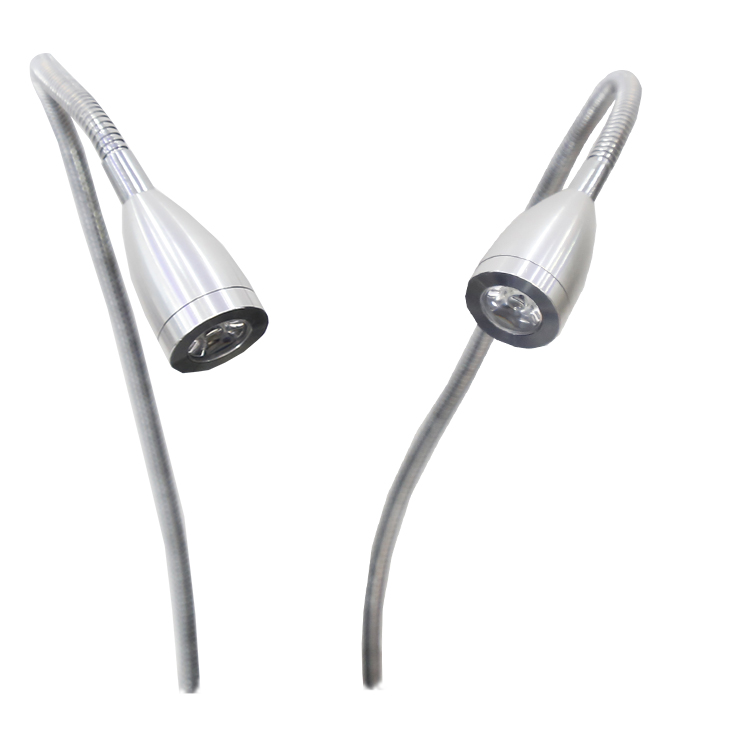

Двойные бестеневые фонари, 5 Вт, независимо от того, где стоит инженер, на печатной плате нет тени, что было бы полезно.

для наблюдения за процессом пайки.

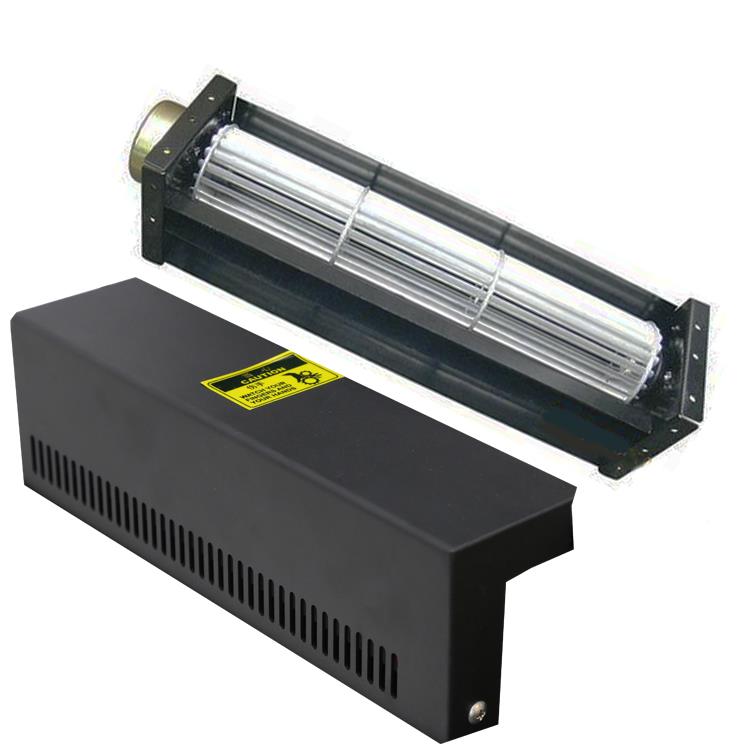

Вентилятор охлаждения с перекрестным потоком, источник питания: 24 В, скорость: макс. 2500 ± 10% об/мин, при остановке машины или нажатии аварийной кнопки,

он начнет работать автоматически.

Доставка, доставка паяльной станции bga с 3 зонами нагрева и сенсорным экраном.

1. 1-3 дня для менее 5 комплектов, 5-10 комплектов для 3-5 дней, более 10 комплектов, зависит от реального количества.

2. Предложите бесплатное обучение, установку и эксплуатацию.

3. Для дистрибьюторов больший гарантийный срок.

О нашей фабрике

наша фабрика снаружи

Наш офис

Наш выставочный зал

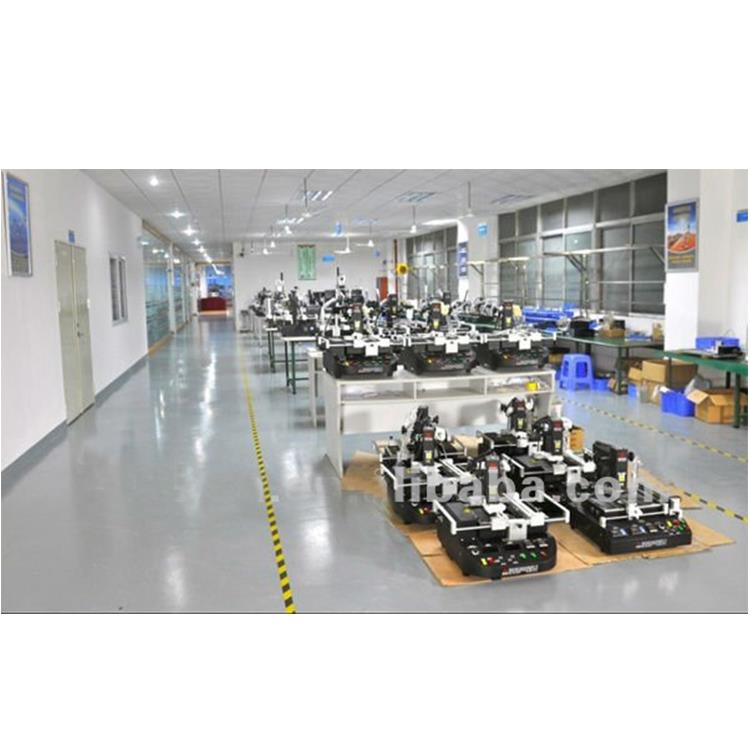

Цех по изготовлению паяльной станции BGA

Часто задаваемые вопросы о паяльной станции bga с 3 зонами нагрева и сенсорным экраном

1. Вопрос: сколько шагов мне нужно сделать для ремонта чипа?

2. Вопрос: Могу ли я управлять им без какого-либо опыта?

О: Конечно, вам отправлен обучающий компакт-диск с машиной, а также наш

Профессиональная команда продаж и послепродажного обслуживания может предоставить вам лучшую поддержку.

3. Вопрос: В чем преимущество вашей продукции?

О: у нас есть собственная мастерская с ЧПУ, которая может производить все запасные части для паяльной станции BGA, качество

Продукция может быть проверена нашим инспектором вначале, поэтому мы являемся оригинальной фабрикой по конкурентоспособной цене.

4. Вопрос: сломается ли машина при отправке?

О: Нет, мы проведем испытания на вибрацию в течение как минимум 24 часов перед доставкой, а затем еще раз проверим машину, чтобы убедиться во всем.

все в порядке.

сопутствующие советы по ремонту

Ремонт поднятого проводника, метод эпоксидной герметизации

ПРОЦЕДУРА

1. Очистите территорию.

2. Удалите все препятствия, мешающие поднятой схеме соприкасаться с поверхностью основной платы.

ОСТОРОЖНОСТЬ

Будьте осторожны при очистке и удалении всех препятствий, чтобы не растянуть и не повредить поднятый проводник.

3. Смешайте эпоксидную смолу.

4. Аккуратно нанесите небольшое количество эпоксидной смолы по всей длине поднятого контура. Кончик прецизионного ножа может быть

используется для нанесения эпоксидной смолы. (См. рисунок 1).

5. Вдавите поднятую схему в эпоксидную смолу и соприкоснитесь с материалом основной платы.

6. При необходимости нанесите дополнительное количество эпоксидной смолы на поверхность поднятого контура и на все стороны.

7. Отвердите эпоксидную смолу согласно процедуре 2.7 «Смешивание эпоксидной смолы и обращение с ней». Некоторые компоненты могут быть чувствительны к высокой температуре.

8. При необходимости нанесите покрытие, соответствующее предыдущему покрытию.
