Паяльная станция SMD с сенсорным экраном горячего воздуха

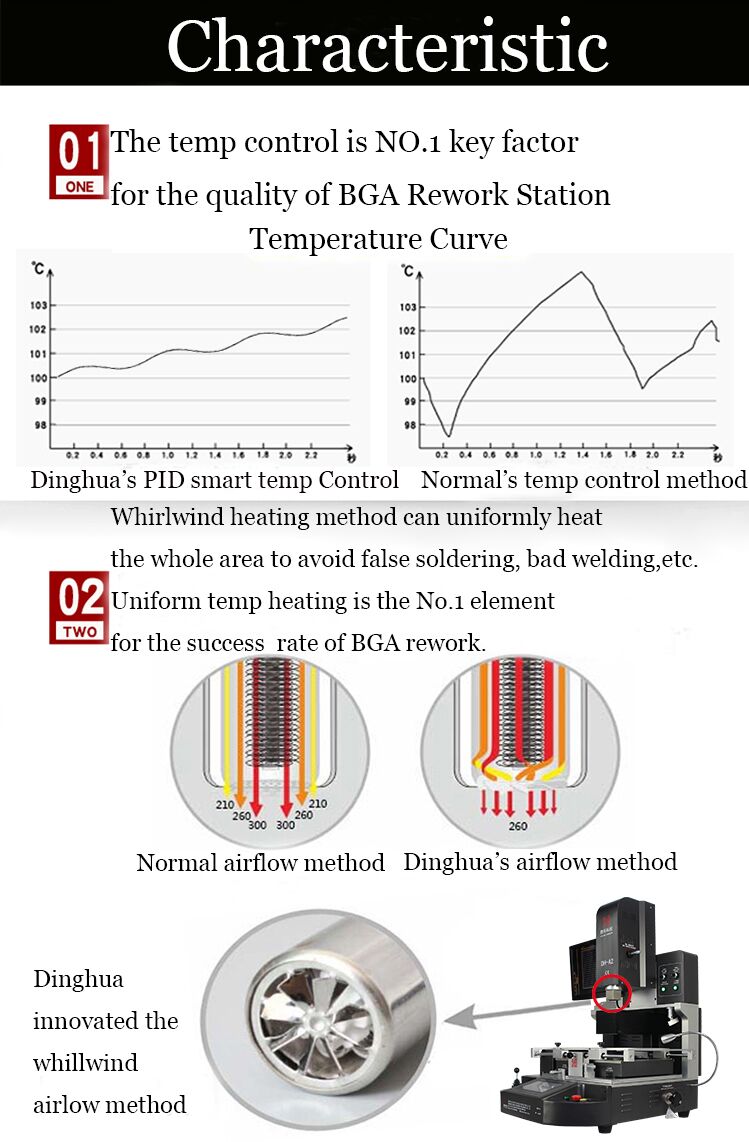

1. Характеристики паяльной станции SMD с сенсорным экраном горячего воздуха





1. В первой и второй температурных зонах можно установить 8-сегментные температурные профили (вверх/вниз).

и 8 профилей постоянной температуры. А паяльная станция bga может сэкономить 10 тысяч разных

температурные профили толал.



2. Третья зона — это зона предварительного нагрева, обеспечивающая полный нагрев печатной платы во время процесса доработки.

3. Паяльная станция DH-B2 BGA может быть подключена к компьютеру со встроенным последовательным портом ПК RSS и

поставляется с компакт-диском с программным обеспечением

4. Температурные профили для верхнего и нижнего нагрева изменяются независимо, когда DH-B2

Паяльная станция BGA работает, а поперечный вентилятор может помочь быстро охладить печатную плату.

Защитите деформацию PCBA.



2. Спецификация

Власть	4800W
Верхний нагреватель	Хол Эйр 800Вт
Нижний нагреватель	Горячий воздух 1200Вт. Инфракрасный 2700 Вт
Источник питания	220 В переменного тока+10 % 50/60 Гц
Измерение	Д800*Ш900*В750 мм
Позиционирование	Поддержка печатной платы с V-образным пазом. и с внешним универсальным крепежом
Контроль температуры	Термопара типа К, регулирование с обратной связью, автономный нагрев
Точность температуры	±2 градуса
Размер печатной платы	Макс 450*500 мм, Мин 20*20 мм
Тонкая настройка верстака	±15 мм вперед/назад, t15 мм вправо/влево
BGAчип	80*80-1*1мм
Минимальное расстояние между чипами	0.15 мм
Датчик температуры	4 (опционально)
Не вес	36 кг

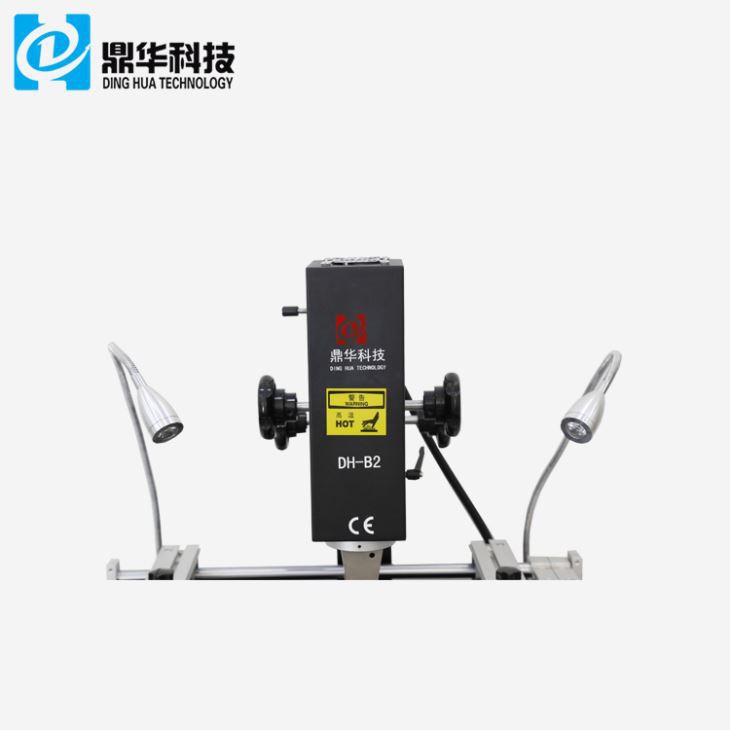

3. Подробная информация о паяльной станции SMD с сенсорным экраном горячего воздуха

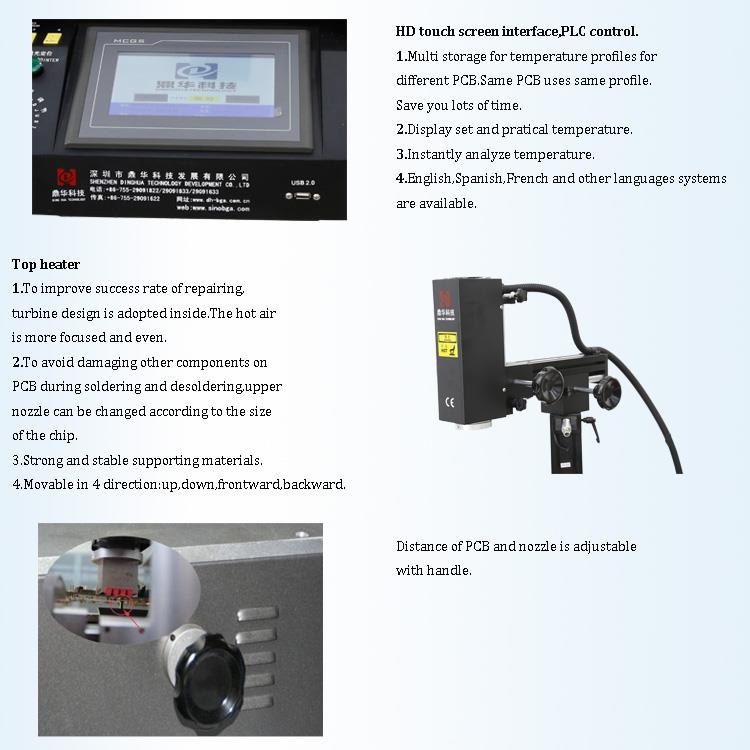

1. Интерфейс сенсорного экрана HD;

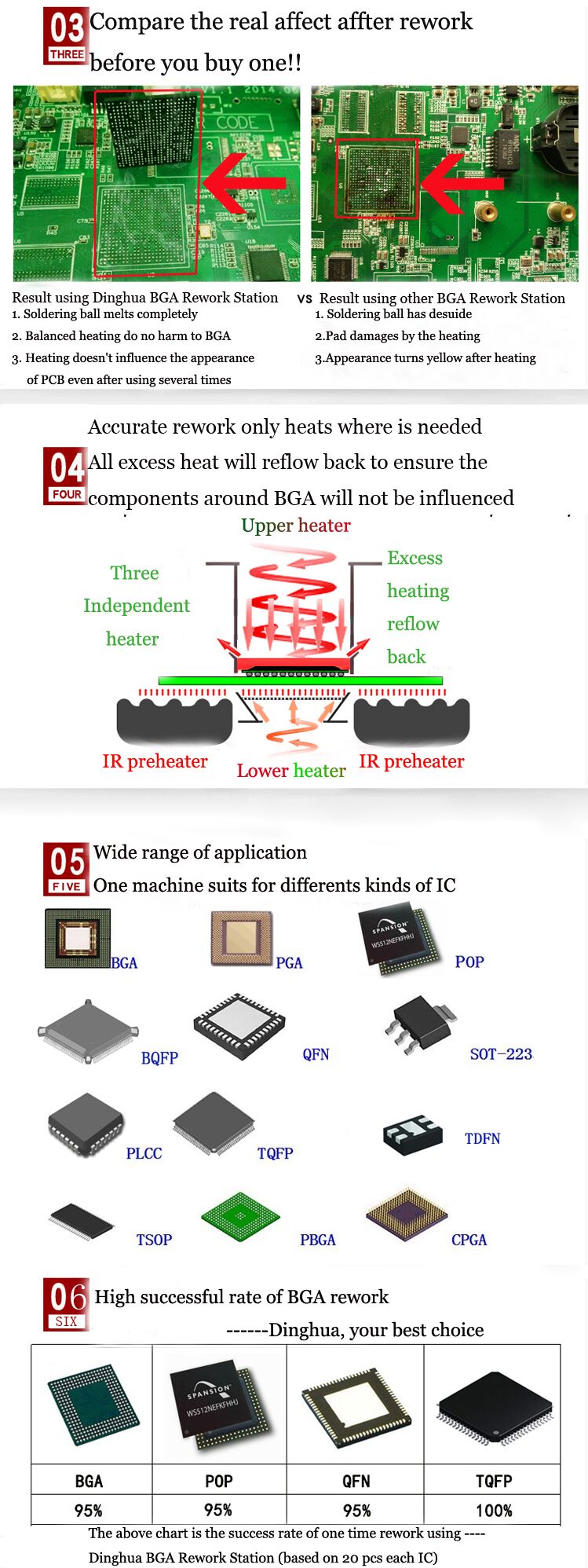

2. Три независимых обогревателя (горячий воздух и инфракрасный);

3. Вакуумная ручка;

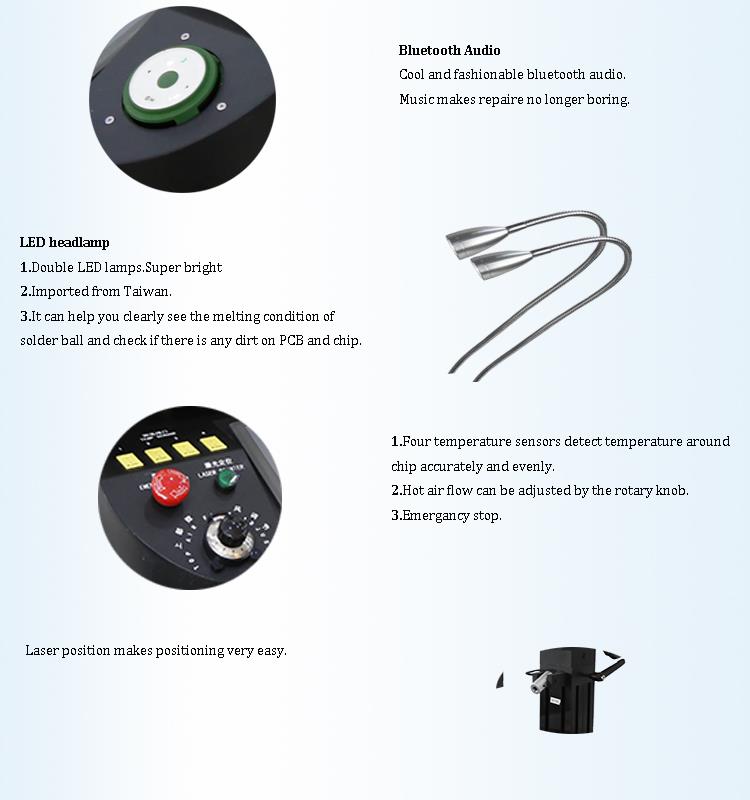

4.Светодиодная фара.





4. Почему стоит выбрать нашу паяльную станцию ​​SMD с сенсорным экраном горячего воздуха?





5. Сертификат

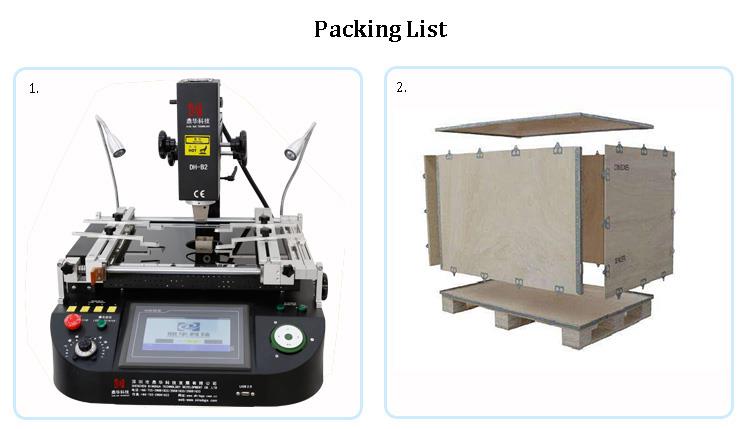

6. Упаковка и отгрузка паяльной станции SMD с сенсорным экраном горячего воздуха





8.Сопутствующие знания

Меры предосторожности при использовании трафарета

1. чистота стальной сети

Зачем стирать трафареты?

Гарантийная печать паяльной пастой

Держите трафареты хорошо очищенными

Уменьшите перемычки при печати

Избегайте опрокидывания, сворачивания и других опечаток.

Будь осторожен:

1. Чтобы сохранить трафарет в чистоте, обеспечьте защиту трафарета от пыли.

2. Трафарет следует очистить сразу после использования, чтобы избежать затвердевания остатков паяльной пасты и затруднений.

удалить.

3. Трафареты необходимо разместить на специальной полке и расположить вертикально. Пластины и пластины должны быть изолированы

друг от друга (можно снимать на видео), а штабелирование и контакт друг с другом запрещены. Для трафаретов, которые

ждут очистки, их нельзя размещать случайно, чтобы избежать случайного повреждения.



2. При возникновении следующих отклонений новый подготовленный трафарет необходимо заменить, а старый очистить.

1. Срок использования уже открытого баллончика с паяльной пастой превышает допустимый;

2. Трафарет использовался 8 часов;

3. Засорение стальной сетки (дефект серийного производства «неполная печать паяльной пасты»);



3. метод очистки стальной сетки

1. Онлайн: автоматически стирать каждые 5 штук;

2. Автономный тип: ручная протирка, ручная очистка спиртом под светом;

3. Автономно: оборудование для ультразвуковой очистки;



4. испытание стальной сетки на растяжение

1. Трафарет необходимо проверять на натяжение после каждой автономной чистки;

2. Измерьте не менее пяти точек натяжения (четыре угла + центральные точки);

3 напряжение обычно превышает 30 Н;



5.управление трафаретами

1. Срок службы трафаретов должен быть указан и эффективно контролироваться. Трафареты, превосходящие

срок службы должен быть списан. Запрещается использовать трафареты для длительного использования. (обычно 100,000 раз)

2. Каждый трафарет должен быть пронумерован и четко указывать, какие продукты можно использовать для каждого трафарета.

3. Каждый трафарет всегда должен иметь запасные части, чтобы его можно было быстро заменить в случае поломки.

происходит нештатная ситуация.



6. Влияние стальной сетки на печать паяльной пасты

Толщина трафарета и размер отверстий стальной сетки определяют количество наносимой паяльной пасты.

распечатано. Избыток паяльной пасты приведет к образованию перемычек. Слишком мало паяльной пасты приведет к недостаточному припою или некачественному припою.

двертентный припой. Форма отверстия стальной сетки и гладкость стенки стальной сетки.

также влияют на качество удаления паяльной пасты.
