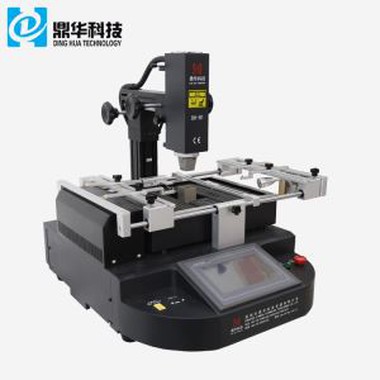

Оптическая VGA-карта BGA Rework Station
DH A4D полностью автоматический реболлинг, машинная паяльная станция BGA с системой оптического выравнивания. Сенсорный экран HD, умный человек-машина, настройка цифровой системы.
Описание
Оптическая VGA-карта BGA Rework Station
1. Применение оптической VGA карты BGA Rework Station
Материнская плата компьютера, смартфона, ноутбука, логической платы MacBook, цифрового фотоаппарата, кондиционера, телевизора и другого электронного оборудования из медицинской промышленности, отрасли связи, автомобильной промышленности и т. Д.
Подходит для различных типов чипов: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, светодиодных чипов.
2. Особенности продукта оптической VGA карты BGA паяльная станция
• Распайка, монтаж и пайка автоматически.
• Точная система оптического выравнивания
С 15 дюймов и 1980P, даже после того, как маленькие точки пайки могут наблюдаться полностью, увеличьте в 10x ~ 220x.
• Компьютер, являющийся мозгом машины, для управления PLC и PID.
• Встроенный вакуум в монтажной головке автоматически захватывает микросхему BGA после завершения демонтажа.
• Область инфракрасного нагрева, нагревательные трубки из углеродного волокна, темный свет легко поглощается печатной платой, а область инфракрасного нагрева можно перемещать в нужное положение.
3. Спецификация оптической VGA карты BGA паяльная станция

4. Детали Оптической VGA Карты BGA Паяльная Станция
1. ПЗС-камера (система точного оптического выравнивания);
Цифровой дисплей 2.HD;
3. Микрометр (отрегулируйте угол микросхемы);
4.3 автономные обогреватели (горячий и инфракрасный);
5. Лазерное позиционирование;
6. Интерфейс сенсорного экрана HD, управление PLC;
7. Светодиодная фара.



5. Почему выбирают нашу оптическую VGA-карту BGA Rework Station?


6.Сертификат оптической VGA карты BGA Rework Station

7. Упаковка и отгрузка оптической VGA карты BGA Rework Station


8. FAQ по оптической VGA-карте BGA Rework Station
Как измерить сигнал под BGA-пакетом?
Для измерения сигнала ниже BGA существует примерно два сценария: Сценарий A: Измерение формы сигнала при низкоскоростной операции ввода-вывода микросхемы; Сценарий B: Измерение качества сигнала при высокоскоростном вводе-выводе. Сценарий Сценарий: измерение скорости ввода-вывода на низкой скорости. Вы можете оставить контрольную точку в схематической фазе и поместить ее в правильное положение измерения. Если у вас нет контрольной точки, вы можете только летать. Здесь есть два случая: во-первых, если проверяемый штифт находится близко к краю чипа, вы можете лететь прямо с площадки. Метод летающей линии: 1, сначала снимите чип, соблюдайте положение мяча, если нет непрерывного олова и форма лучше, этот чип можно вернуть на место. Конечно, если вы не выберете его, вы можете только выбросить его и изменить. 2. Эмалированный провод сгорает очень маленьким наконечником, а паяльник используется на печатной плате. Выровняйте линию, чтобы убедиться, что она не затянута, иначе она отскочит при ударе пневматического пистолета. 3, чип обратно на место. Воздушный пистолет дует. Обратитесь к моему другому ответу "ручной припой BGA". Во-вторых, если проверяемый штифт находится далеко от края, например, в третьем ряду, вероятность успеха довольно низкая. Рекомендуется удалить чип и переложить все штифты на площадку. Какой тест для измерения. Схема сценария B: Для высокоскоростного ввода-вывода, такого как USB, MIPI, DDR и т. Д., Нежелательно оставлять контрольные точки и линии разлета, так что можно измерять только сигнал, а качество сигнала не может быть точно измерено. Кроме того, сама контрольная точка занимает ценную область проводки и оказывает плохое влияние на сопротивление согласования. Микросхема может быть удалена только, и S-параметры измеряются непосредственно на тестируемой площадке.
