Станция перевозки SMD BGA

ИК -клавиатура BGA REBALLING MATCHING

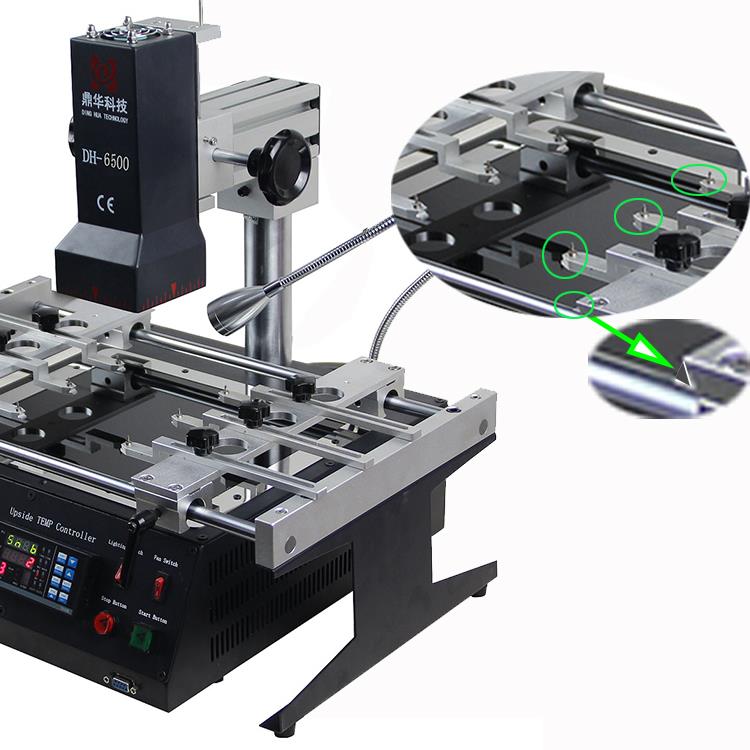

Полная станция переработки IR BGA с двумя зонами отопления, подходящей для больших чипов (до 80 × 80 мм) и различными печатными платами, такими как на телевизорах, игровых консолях и компьютерах .



1. Производственный параметр станции перевозки SMD BGA

Общая мощность	2300W
Верхний обогреватель	450W
Нижний обогреватель	1800 Вт, полностью заключенная в отделение стекла
Власть	110 ~ 250 В 50/60 Гц
Движение верхней головы	Up / Down, свободно вращаться .
Освещение	Светодиодный светодиод Тайвань, любой угол, регулируемый .
Хранилище	Хранить 10 групп температурных профилей
Позиционирование	V-Grove, поддержка печатной платы может быть скорректирована в направлениях X, Y с внешним универсальным приспособлением
Контроль температуры	K датчик, закрытая петля
Точность температуры	± 2 градуса
Размер печатной платы	Макс 270 * 320 мм мин 20 * 20 мм
BGA Chip	5*5 ~ 80*80 мм
Минимальное расстояние между чипами	0,15 мм
Внешний датчик температуры	1 шт
Размеры	L480 × W370 × H390 мм
Вес нетто	Около 15,5 кг





2. Детали продукта

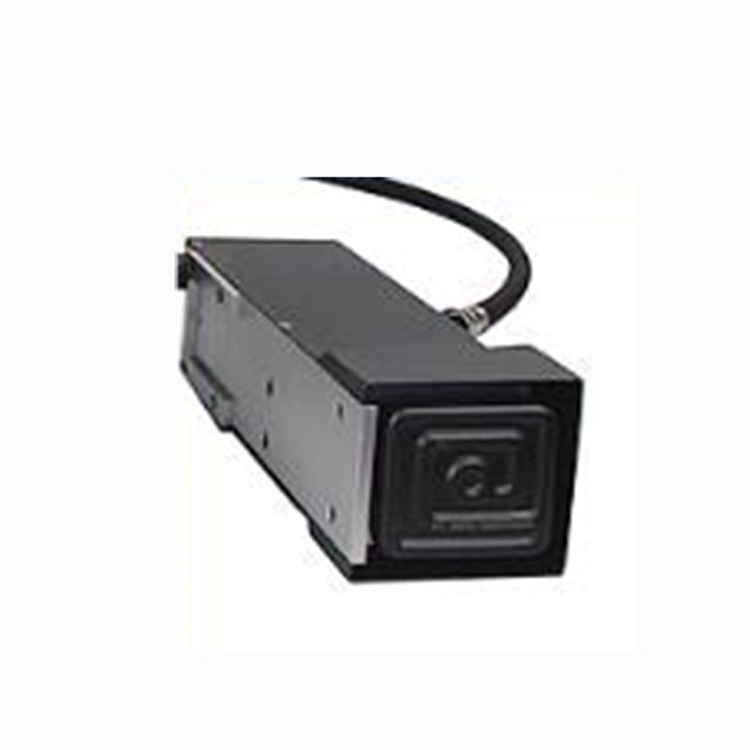

Верхний ИК -обогреватель: 80 × 80 мм, 450 Вт, 110–240 В (необязательно) . может нагревать почти все типы чипов .

Подходит для материнских платок до 270 × 320 мм .

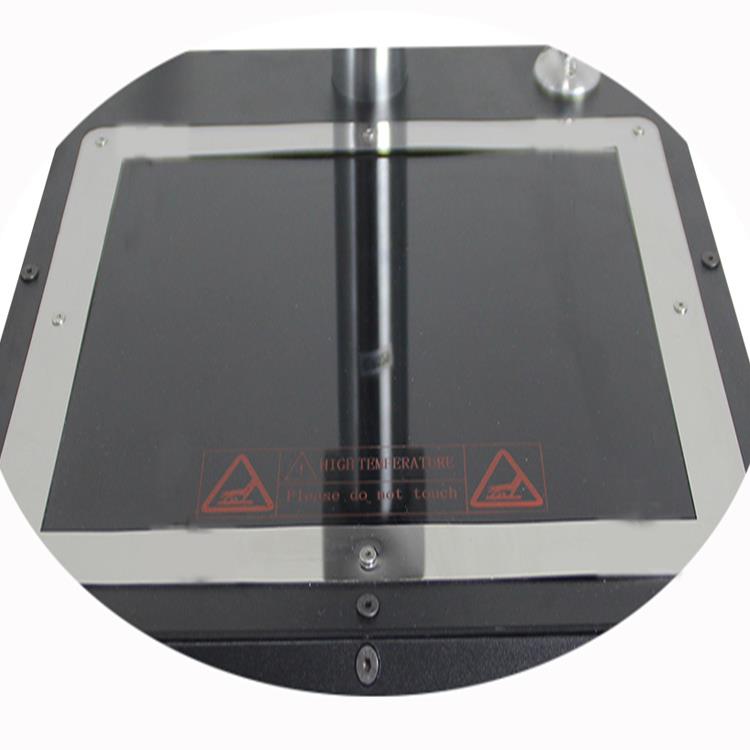

Нижний ИК -обогреватель: Полностью прилагается со стеклянным щитом .

Универсальные приспособленияВключите клипы крокодилов, канавки «V» и выпуклые опоры для обеспечения защиты ПХБ любых телевизоров и компьютеров формы и компьютеров для iPhone .

Независимо от печатной платы телевизора, компьютера, даже если iPhone и т. Д. .

Универсальные приспособления для любой печатной платы с нерегулярной формой

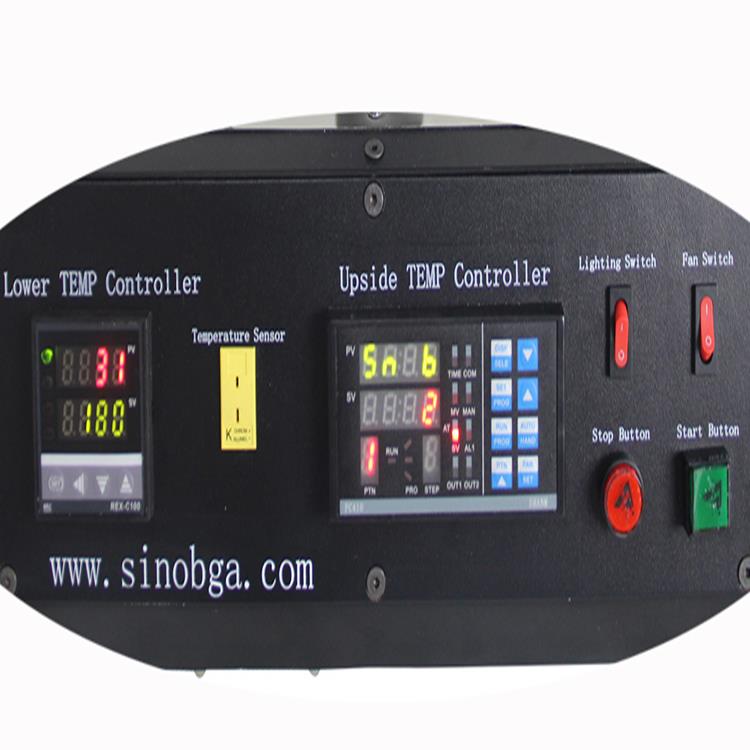

Приборная панель для температуры и настройки времени, удобно управлять и удобно использовать

Приборная панель



3. Специальная функция

• Импортированные высококачественные, прочные обогреватели .
• Тайваньская инфракрасная керамическая предварительная пластина со стеклянной экранией .
• ИК-нагревание с двумя зонами: зоны как верхнего, так и нижнего предварительного нагрева .
• K-типа контроль температуры с закрытым контуром с точностью ± 2 градуса .
• Внешний разъем датчика для более точных температурных показаний .
• Звуковое предупреждение: голосовое напоминание за 5–10 с до завершения цикла нагрева, помогая оператору подготовить .



4. Наша услуга ири -клавиатура BGA REBALLING

• Перед доставкой: Каждая машина проходит 24 -часовой вибрационный тест, за которым следует окончательная проверка .
• После доставки: По прибытии в таможню мы связываемся с вами по электронной почте, телефону или WhatsApp, чтобы помочь с очисткой .
• При получении: Мы предоставляем руководство по установке и эксплуатационную поддержку .



5. Упаковка

• Корпус с картонными вставками для безопасного транспорта .

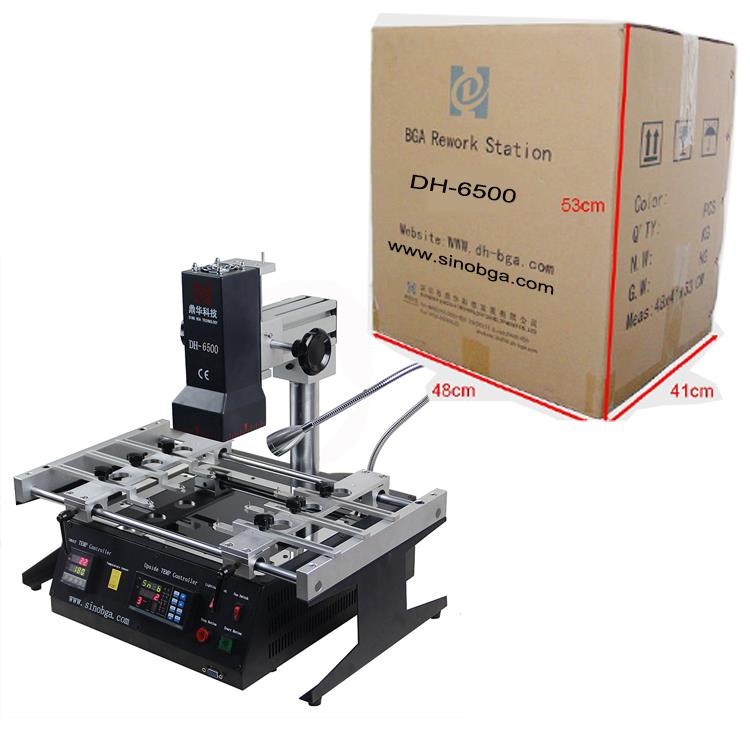

• Упакованные размеры: 48 × 53 × 41 см; Вес валового веса: 23 кг .



Часто задаваемые вопросы



Инструменты и материалы

Ремонт-это и может всегда оставаться очень трудоемкой операцией, которая больше полагается на индивидуальные навыки оператора, чем на автоматизацию ., несмотря на доступность превосходных инструментов ремонта, многие собственные операции по ремонту недостаточно оснащены . Следующие рекомендации для существенного оборудования, необходимого в современной операции по ремонту:



1. Эргономичная рабочая станция

Эффективные ремонтные работы не могут быть выполнены на старой рабочей или временной установке . ПК, требуется высокий уровень концентрации и ловкости . Следовательно, надлежащая рабочая станция - ESD -подземная и оснащенная адекватным освещением, мощность и эргономичный комфорт -., когда можно использовать для часто используемых систем для использования. Чтобы повысить эффективность .





2. Высококачественный стерео микроскоп

Ремонт точности не может быть выполнен без этого типа микроскопа, доступного в любое время ., ограниченный доступ не является непрерывным, так как его необходимо непрерывно использовать ., в то время как видеокамеры и мониторы могут быть подходящими для проверки или тренировок, у них не хватает ясности, обеспечиваемой качественной оптокой.. Системы освещения с гибкими гусинами для направления света являются лучшими параметрами для этой цели .



3. Пайрь

Точная паячка жизненно важна для современных операций по ремонту ., техники больше не могут полагаться на традиционные инструменты пайки, которые обычно использовались всего несколько лет назад . Они теперь требуют высококачественных паяль



4. Инструменты удаления компонентов

Увеличивающее разнообразие компонентов - как крупных, так и малых - требует ряда специализированных инструментов и методов для безопасного и эффективного удаления . Эти инструменты обычно используют один из следующих методов нагрева: проводящий (по контакту), конвекции (горячим газом) или инфракрасные



5. Станция предварительного нагрева

Когда это возможно, разогреть всю плату ПК перед удалением компонентов SMT . предварительное нагревание уменьшает тепловой удар от локализованного нагрева и ускоряет процесс переработки ., в то время как большинство средств имеют отверстие или сушильные духочки, дополнительная предварительная станция часто может сохранять {2} a Hotplate-storte-stole-stylete-water-wt-hotplate aeplate aeplate aeplate-storte-stemetainte-water-hot-hot-hot После того, как он удален из духовки или нагреть ее с температуры окружающей среды .



6. Инструмент микросписки и шлифования

Громоздкие инструменты для бурения и шлифования рук, в которых размещаются как двигатель, так и питания в ручке, трудно контролировать для подробных ремонтных работ . Легкий высококачественный инструмент бурения в стоматологическом стиле является предпочтительным для точных задач .
