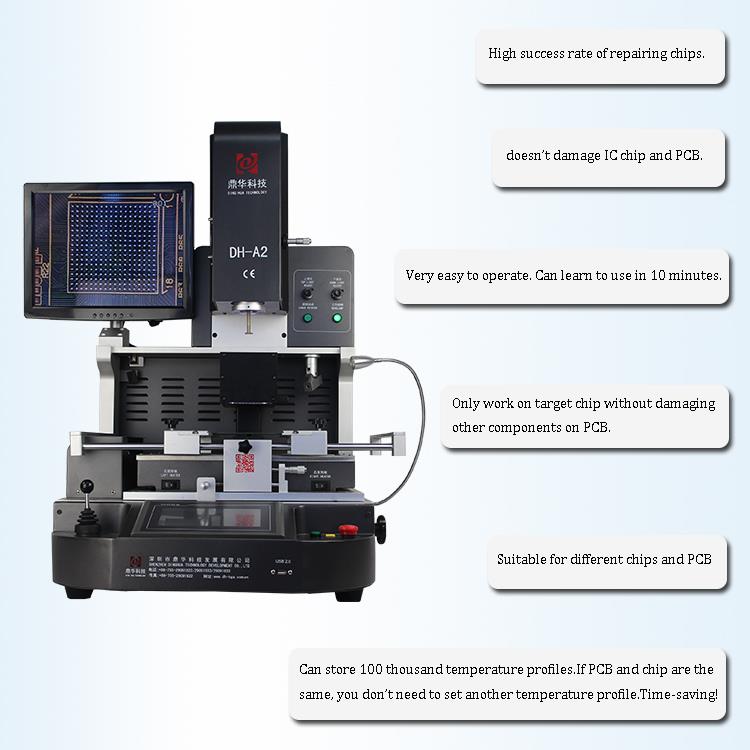

Оптическая станция перевозки MacBook BGA
1. автоматически припаяна, дефолдер и монтируется чип BGA IC с помощью системы выравнивания оптического выравнивания и 3 зоны нагрева .
2. высокая скорость успеха ремонта .
3. подходит для размера PCB: max450*490, min22*22mm .
4. подходит для размера чипа: 80*80-1*1mm
Описание
1. Приложение
Подходит для разных печатных плат .
Материнская плата компьютеров, смартфонов, ноутбуков, логических плат MacBook, цифровых камер, кондиционеров, телевизоров и Deficesr
Электронное оборудование из медицинской отрасли, индустрии связи, автомобильной промышленности и т. Д. .
Подходит для различных чипов: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, светодиодной чипы .
2. Функции продукта
• автоматически оспаривание, монтаж и паяль .
• Высокий успех восстановления чипа и pcb .
• Машина не повреждает окружающие компоненты вокруг целевого чипа на печатной плате из -за строгого контроля температуры .
• Точная система оптического выравнивания
Увеличить/up/out и микроапраги, оснащенное устройством обнаружения аберрации, с автофокусом и программной работой

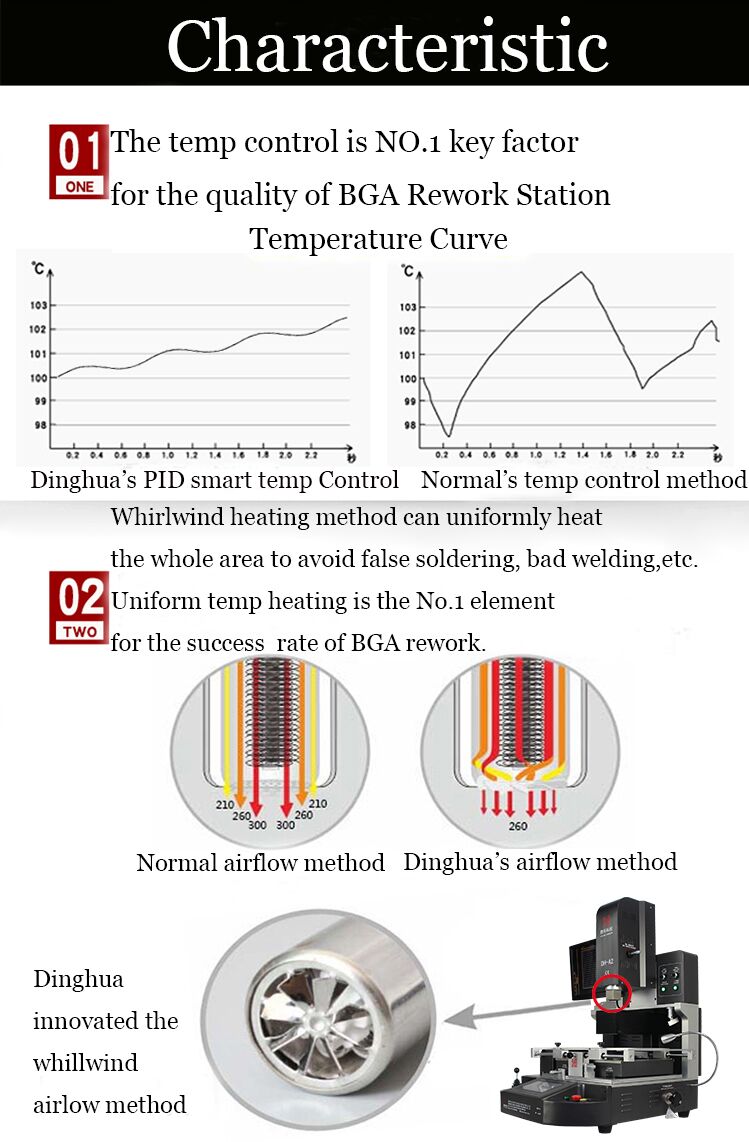

• Три независимо контролируемые обогреватели . могут одновременно нагреть плату PCB и BGA.
Можно предварительно разогреть плату печатной платы с нижней части, чтобы избежать деформации печатной платы во время процесса ремонта . Все три нагревателя
может нагреться независимо . Верхние и нижние обогреватели являются горячими нагревателями, третьем является инфракрасной зоной предварительного нагрева .
3. Спецификация
| Власть | 5300W |
| Верхний обогреватель | Горячий воздух 1200 Вт |
| Нижний обогреватель | Hot Air 1200W . Инфракрасный 2700 Вт |
| Источник питания | AC220V ± 10% 50/60 Гц |
| Измерение | L530*W670*H790 мм |
| Позиционирование | Поддержка печатной платы V-Goove, а также с внешним универсальным приспособлением |
| Контроль температуры | T -тип Thermocouple, контроль с замкнутым циклом, независимое нагрев |
| Точность температуры | ± 2 градуса |
| Размер печатной платы | Макс 450*490 мм, мин 22 ＊ 22 мм |
| Workbench тонкая настройка | ± 15 мм вперед/назад .+15 мм справа/слева |
| BGA Chip | 80 ＊ 80-1 ＊ 1 мм |
| Минимальное расстояние между чипами | 0,15 мм |
| Датчик температуры | 1 (необязательно) |
| Вес нетто | 70 кг |

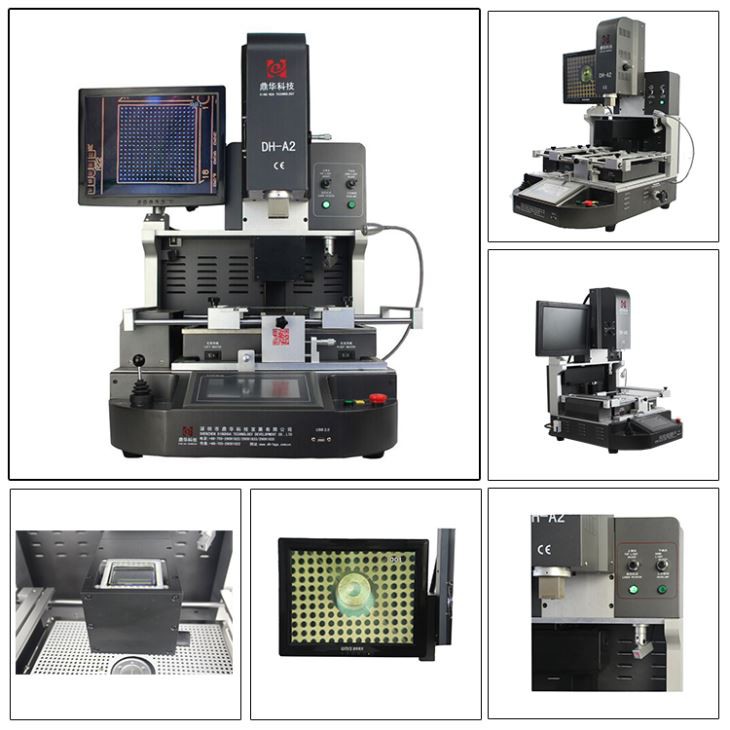

4. Подробная информация об оптической станции перевозки MacBook BGA

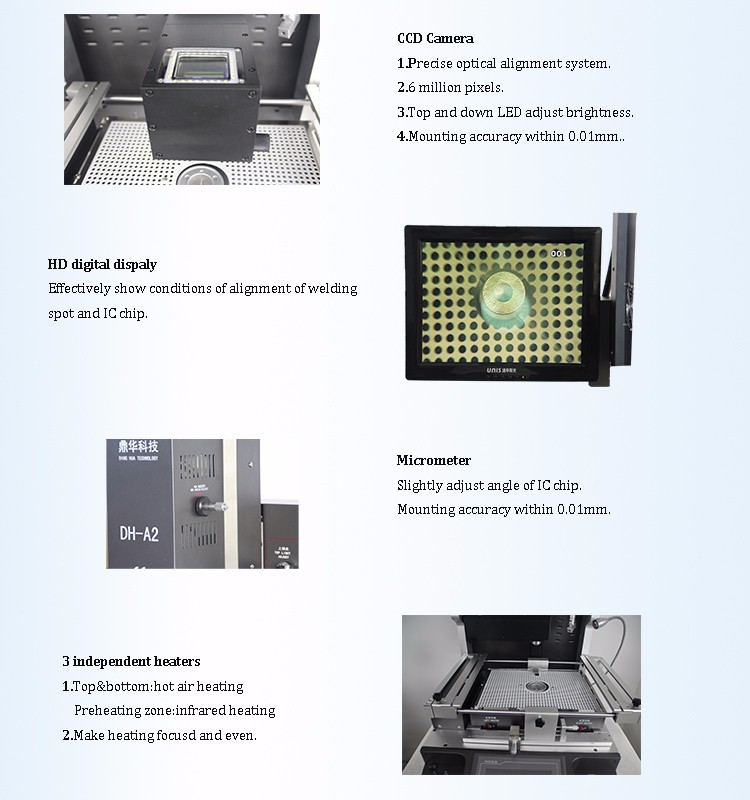

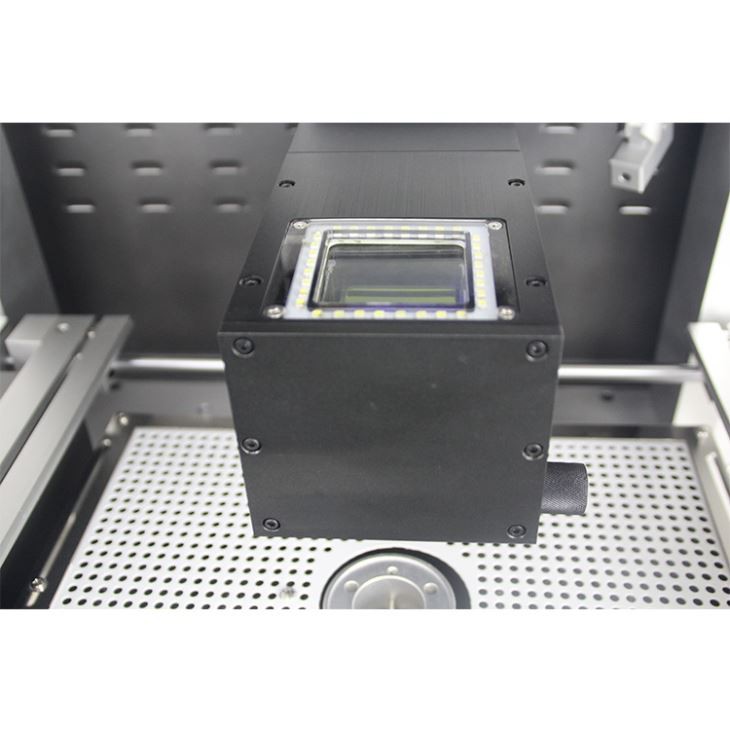

- ПЗС -камера (точная система оптического выравнивания);

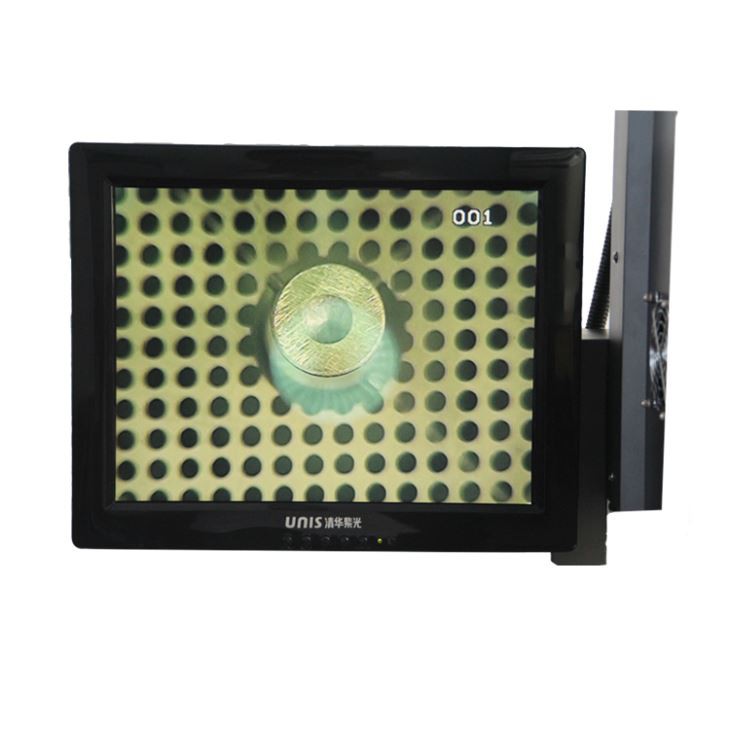

- HD Digital Display;
- Микрометр (отрегулируйте угол чипа);
- 3 независимых обогревателей (горячий воздух и инфракрасный);
- Лазерное позиционирование;
- HD сенсорный интерфейс, PLC Control;

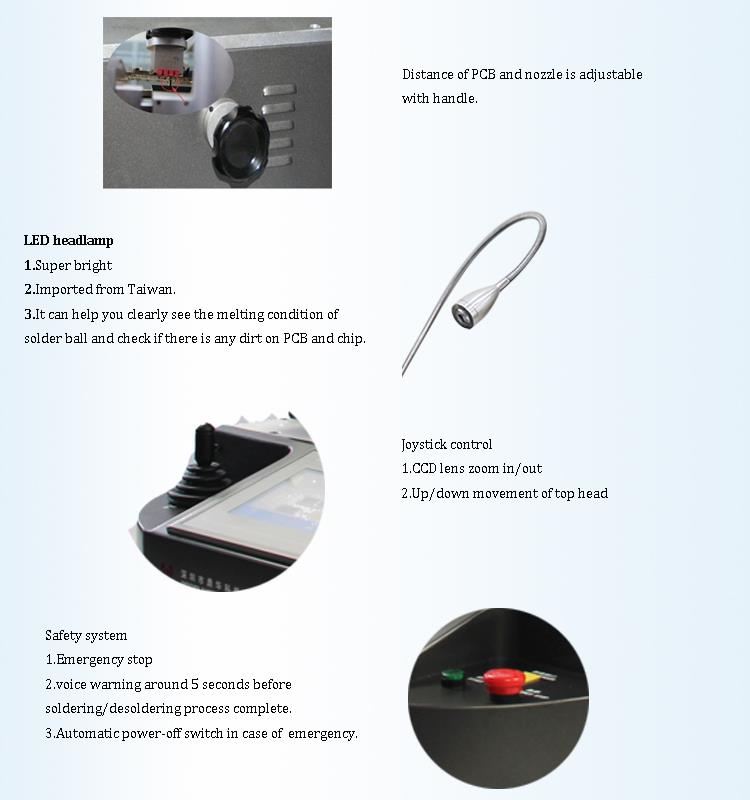

- Светодиодная фара;
- Joystick Control .

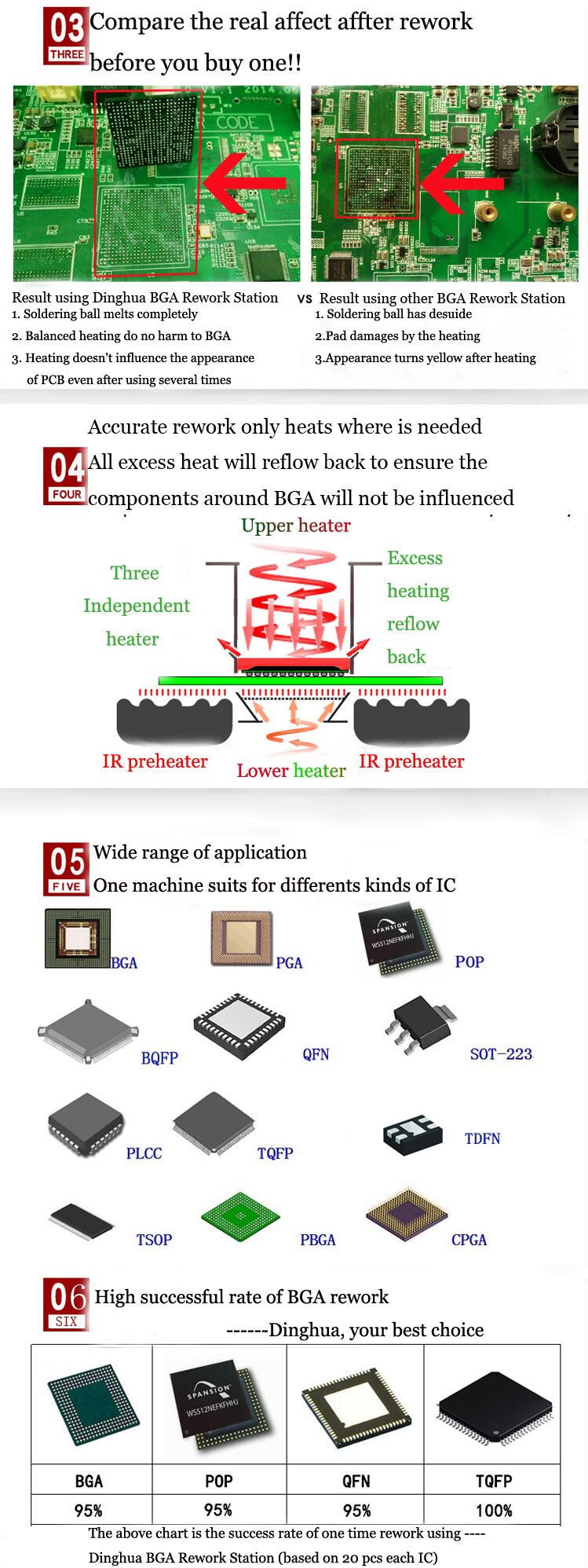

5. Почему выбирайте нашу Optical MacBook BGA REWORK?
6. сертификат
Чтобы предложить качественные продукты, Shenzhen Dinghua Technology Development Co ., Ltd был первым, кто прошел UL,
E-Mark, CCC, FCC, CE, ROHS Сертификаты . Тем временем, чтобы улучшить и совершенствовать систему качества, Dinghua прошел
Сертификация аудита ISO, GMP, FCCA и C-TPAT на месте .

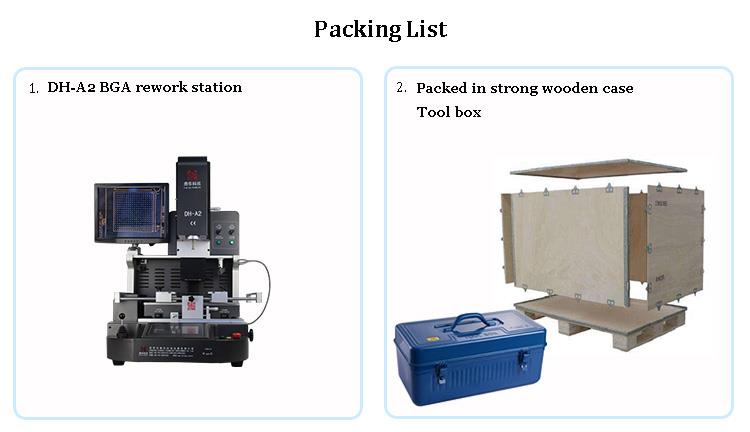

7. упаковка и отгрузка
8. свяжитесь с нами
Электронная почта: john@dh-kc.com
WhatsApp/WeChat/Mob: +86 157 6811 4827
9. FAQ

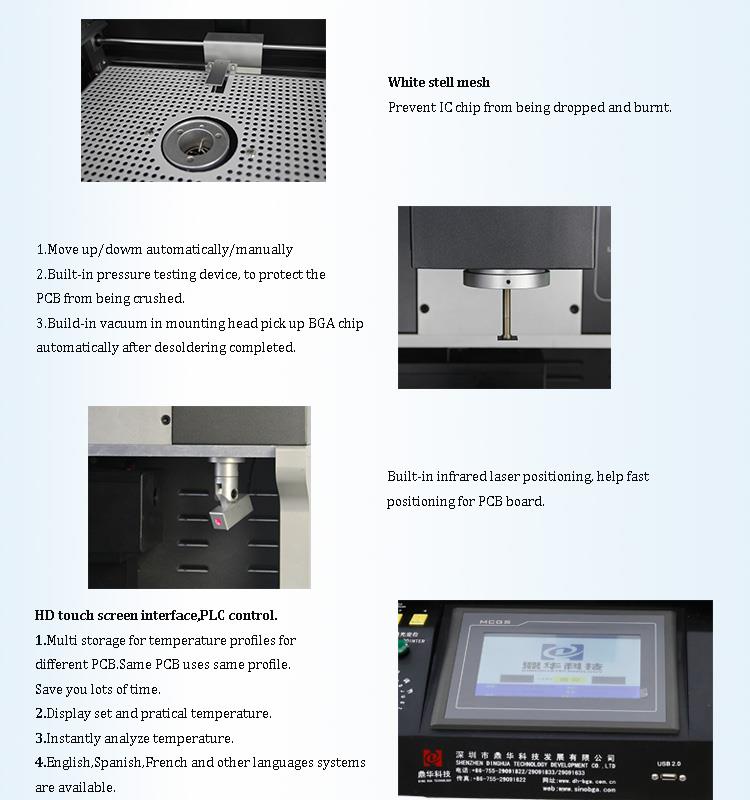

Q1: Сможет ли верхняя головка машины упадет до быстро, а затем сломает чип и печатную плату?
A1: Для защиты печатной платы и чипа измельченного, в встроенное устройство тестирования давления в монтажной головке .
Как только устройство тестирования давления обнаружит какое -либо давление, верхняя головка машины автоматически остановится .
Q2: Во время процесса нагревания температура очень высока . После завершения процесса нагрева, мне нужно выбрать чип на печатной плате?
A2: Встроенный вакуум в монтажной головке, выберите BGA Chip автоматически после завершения desolding .
Q3: Что произойдет, если чип сбит спуска в зону отопления случайно? Будет ли это слишком сложно вывезти? Будет ли это сожжено?
A3:Инфракрасная зона предварительного нагрева покрыта стальной сеткой . Это для предотвращения падения чипсов в горячее зону нагрева .
