HD сенсорный экран BGA Machine
Станция повторной работы DH-B1 BGA не содержит инструментов, без газа, мгновенно/точно управляемой, чистой, модульной, обновляемой и производит 100% доход от работы SMD без каких-либо осложнений. Это обеспечивает чрезвычайно высокий уровень профилирования и процесса.
Описание
1. Особенности продукта
- Интерфейс человекапредлагает несколько режимов работы и уровней разрешений. Сварка, деспость и монтаж могут быть выполнены вручную. Легко эксплуатировать.
- Сенсорный экран с высоким разрешением, до 800 × 600 пикселей.
- Оснащен вентилятором Delta Double Ball Flow FlowДля снабжения воздуха нет необходимости для внешнего воздушного источника.
- Принимает DCCE 6- модуль каналаДля системы управления температурой с автоматической регулировкой ПИД.
- Нагреватели контролируются в режиме реального времениПолем В случае несчастного случая соответствующие датчики отправляют сигналы в ПЛК, которая закрывает выходной канал и отображает условие неисправности,автоматическая защита системы.
3. Спецификация
| Власть | 4800W |
| Lop Eneater | Горячий воздух 800 Вт |
| Нижний обогреватель | Горячий воздух 1200 Вт, инфракрасный 2400 Вт |
| Источник питания | AC220V ± 10% 50/60 Гц |
| Измерение | L535*W650*H600 мм |
| Позиционирование | V-Grove PB поддержка и с внешним универсальным приспособлением |
| Контроль температуры | Thermocouple K-типа. Контроль с закрытым петлей, независимое отопление |
| Точность температуры | ± 2 градуса |
| Размер печатной платы | Макс 355*335 мм. Мин 50*50 мм |
| Workbench тонкая настройка | ± 15 мм вперед/назад, ± 15 мм вправо/слева |
| BGA Chip | 80*80-2*2 мм |
| Минимальное расстояние между чипами | 0. 15 мм |
| Temo Sensor | 1 (необязательно) |
| Вес нетто | 30 кг |
4. Детали oF HD TоуSКринBGA ReworkMахин
1. HD сенсорный интерфейс экрана;
2. Три независимых обогревателя (горячий воздух и инфракрасный);
3. вакуумная ручка;
4. Светодиодная фара.
5. Сертификат

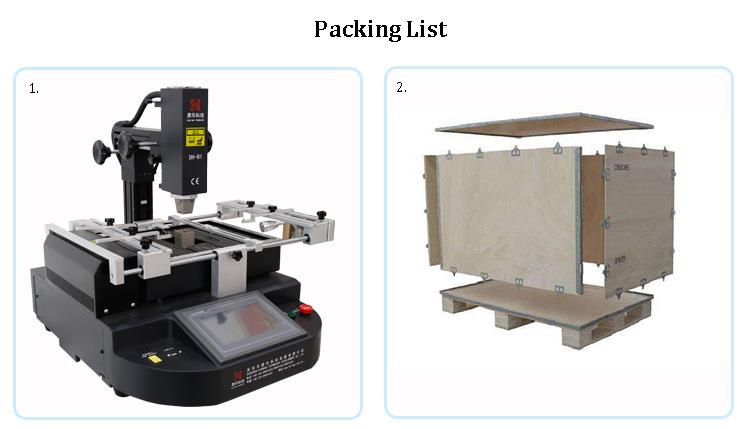

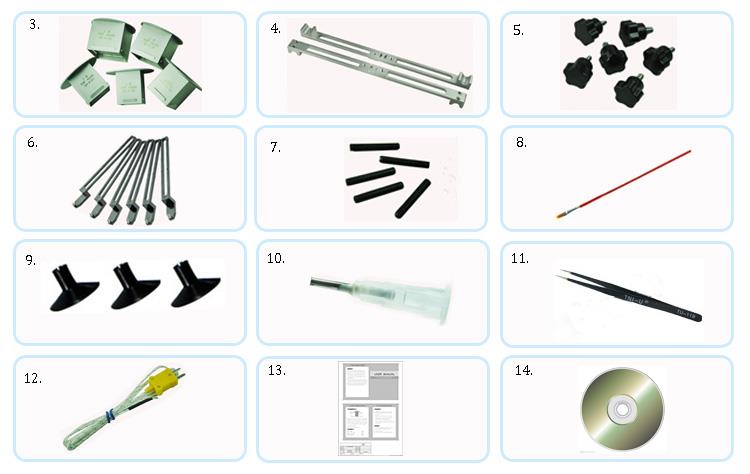

6. Упаковка и отгрузка
7. Связанные знания
Что такое SMD?
SMD означаетПоверхностное устройство, что относится к компонентам, используемым вТехнология поверхностного крепления(SMT).
На ранних стадиях производства электронной платы электронного добычи все сборки была сделана вручную. Когда были введены первые автоматизированные машины, они могли разместить только простые компоненты; Более сложные детали по -прежнему требуют ручного размещения для волновой пайки.
Компоненты, установленные на поверхности, были введены около 20 лет назад, отмечая новую эру, в которой почти все компоненты-от пассивных частей в активные компоненты и интегрированные цепи, переходящие в форму поверхностного монтажа (SMD). Теперь они могут быть обработаны автоматическими машинами для выбора и места.
Сборка:
В течение долгого времени считалось, что все компоненты PIN -кода будут в конечном итоге преобразованы в SMD -пакеты. Сегодня SMD -технология широко используется в светодиодных дисплеях.
Три в одномэто тип технологии SMD светодиодного дисплея, в которой три различных цветных светодиодных чипов инкапсулируются в одном и том же клеве с определенными интервалами.
Полноцветные светодиодные дисплеи с использованием технологии SMD из трех в одном имеют более широкий угол просмотра и могут оснащены поверхностями, обработанными диффузным отражением. Это приводит к снижению зернистости и улучшению однородности. С точки зрения цвета, спектрофотометрическое разделение на трех в одном дисплеях проще, а насыщение цвета выше.
Поскольку вся поверхность излучает свет, дисплеи с тремя в одном обеспечивают более однородный цвет и улучшенную плоскостность, что делает их стандартом для светодиодных дисплеев высокой четкости. Тем не менее, из-за сложного производственного процесса и сложного обслуживания, стоимость относительно высока, поэтому эта технология обычно зарезервирована для высококачественных светодиодных продуктов.
