Инфракрасная паяльная станция

                                                                                      Инфракрасная паяльная станция

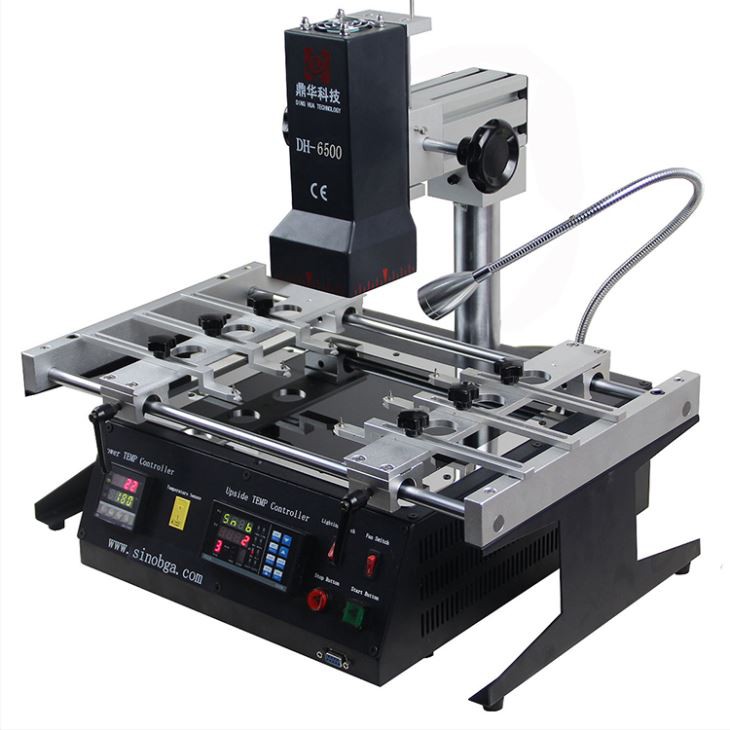

Полностью ИК-станция для пайки BGA с двумя зонами нагрева, подходящая для чипов большого размера (менее 80*80 мм),

И эти печатные платы, такие как телевизор, игровая консоль, компьютер и т. д.

Производственный параметр

Общая мощность	2300W
Верхний нагреватель	450W
Нижний нагреватель	1800 Вт, полностью заключен в застекленный отсек.
Власть	110~250В 50/60Гц
Верхнее движение головы	Вверх/вниз, свободно вращаться.
Освещение	Тайваньский светодиодный рабочий свет, регулировка любого угла.
Хранилище	Храните 10 групп температурного профиля.
Позиционирование	V-образный паз, опора для печатной платы может регулироваться в направлении X, Y с помощью внешнего универсального крепления.
Контроль температуры	Датчик K, замкнутый контур
Точность температуры	±2 градуса
Размер печатной платы	Макс. 270*320 мм Мин. 20*20 мм.
BGA-чип	5*5~80*80 мм
Минимальное расстояние между чипами	0.15 мм
Внешний датчик температуры	1 шт.
Размеры	Д480×Ш370×В390 мм
Вес нетто	Около 15,5 кг

Подробности о продукте

Верхний ИК-нагреватель, 80*80 мм, используется для нагрева практически всего чипа.

Широко используется для материнских плат большого размера до 270*320 мм.

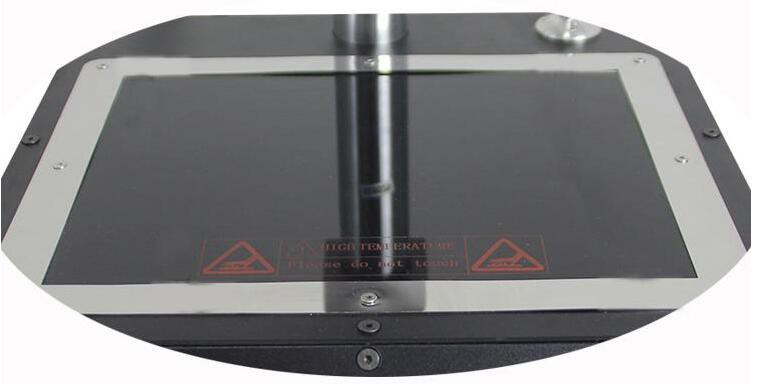

Нижний ИК-приемник полностью закрыт стеклянным экраном.

Приборная панель для настройки температуры и времени, проста в эксплуатации и удобна в использовании.

Панель приборов

Инфракрасная паяльная станция — особенности:

• Импортный обогреватель: качественный и долговечный.
• Тайваньская керамическая пластина с инфракрасным подогревом и стеклянной защитой.
• Две зоны нагрева: верхний нагреватель – инфракрасный, нижний – также с предварительным инфракрасным нагревом.
• Управление с обратной связью типа K: точность температуры в пределах ± 2 градуса. Разъем внешнего датчика определяет фактическую температуру во время нагрева.
• Система звукового оповещения: за 5–10 секунд до завершения нагрева происходит голосовое напоминание, предупреждающее оператора о необходимости подготовки.

Наши услуги

• Перед доставкой: Перед доставкой машина будет подвергнута вибрационным испытаниям в течение как минимум 12 часов. После этого машина будет проверена еще раз, чтобы убедиться в ее правильном функционировании.
• После доставки: Когда машина прибудет к вам, мы свяжемся с вами по электронной почте, телефону или WhatsApp, чтобы подтвердить, что товары были обработаны своевременно.
• Получение машины: Окажем техническую поддержку по установке и эксплуатации.

Часто задаваемые вопросы

В: Как упакован товар?

О: продукт упакован в картонную коробку с пеной внутри для защиты.

Вопрос: вы фабрика?

О: Да, мы фабрика с собственным отделом исследований и разработок и мастерской без пыли.

В: Если я закажу большое количество, могу ли я получить лучшую цену?

О: Да, пожалуйста, свяжитесь с нами для получения подробной информации.

Вопрос: Могу ли я посетить вашу мастерскую?

О: Да, вы можете посетить. Пожалуйста, сообщите нам заранее.

Инфракрасная паяльная станция — работа с электронными сборками

Электростатический разряд (ESD)

Некоторые компоненты, используемые в электронных сборках, чувствительны к статическому электричеству и могут быть повреждены разрядом. Статические заряды создаются при разделении непроводящих материалов, например, при поднятии или открытии пластиковых пакетов, при трении между синтетической одеждой или при выдаче пластиковых лент. Эти обвинения могут также возникать из многих других источников.

Разрушительные статические заряды могут накапливаться на близлежащих проводниках, например, на коже человека, и разряжаться в виде искр между проводниками. Например, когда к поверхности печатной платы прикасается человек, имеющий статический заряд, может произойти повреждение, если разряд пройдет через проводящий рисунок на чувствительный к статическому заряду компонент. Важно отметить, что уровень статического повреждения компонентов обычно не ощущается людьми (обычно ниже 3000 вольт).

Электрическое перенапряжение (EOS)

Повреждение от электрического перенапряжения (EOS) может быть вызвано нежелательными скачками энергии, которые могут возникать в паяльниках, экстракторах для припоя, испытательных приборах и другом оборудовании с электрическим приводом. Это оборудование должно быть спроектировано таким образом, чтобы предотвращать электрические разряды, которые могут причинить вред.

Безопасные рабочие зоны ESD/EOS

Целью безопасной рабочей зоны ESD/EOS является предотвращение повреждения чувствительных компонентов в результате скачков напряжения и статических разрядов. Эти зоны должны быть спроектированы и обслуживаться так, чтобы свести к минимуму риск повреждения ESD/EOS.

Методы обращения и хранения

1, сборки печатной платывсегда следует обращаться в специально отведенных рабочих местах.

2. Отведенные рабочие зоны необходимо периодически проверять, чтобы убедиться, что они продолжают соответствовать стандартам безопасности для защиты от электростатического разряда. Ключевые проблемы включают в себя:

• А. Правильные методы заземления.
• Б. Рассеяние статики рабочих поверхностей.
• C. Рассеяние статического электричества с поверхностей пола.
• D. Эксплуатация ионных воздуходувок и ионно-воздушных пушек.

3. В выделенных рабочих зонах не должно быть материалов, генерирующих статический заряд, таких как пенополистирол, винил, пластик, ткани или любые другие материалы, генерирующие статический заряд.

4. Рабочие места должны содержаться в чистоте и порядке. Во избежание загрязнения узлов печатной платы в рабочей зоне запрещается есть и курить.

5. Когда чувствительные компоненты и печатные платы не используются, их следует хранить в экранированных сумках или коробках.

6. При работе с печатными платами, оператор должен быть надлежащим образом заземлен одним из следующих методов:

• А. Ношение браслета, подключенного к заземлению.
• B. Ношение двух заземлителей на пятках и удержание обеих ног на поверхности пола, рассеивающей статический заряд.

7. Сборку печатной платы следует брать за края. Не прикасайтесь к схемам или компонентам (см. Рисунок 1).

8. По возможности компоненты также следует держать за края. Не прикасайтесь к выводам компонентов (см. Рисунок 2).

9. Не следует использовать кремы и лосьоны для рук, содержащие силикон, так как они могут вызвать проблемы с паяемостью и адгезией эпоксидной смолы. Доступны специальные лосьоны, предназначенные для предотвращения загрязнения печатных плат.

10. Следует избегать штабелирования ПК и сборок во избежание физического повреждения. Для перемещения имеются специальные стеллажи и лотки.
