Оптическая реболлинговая станция BGA для горячего воздуха

Оптическая реболлинговая станция BGA для горячего воздуха

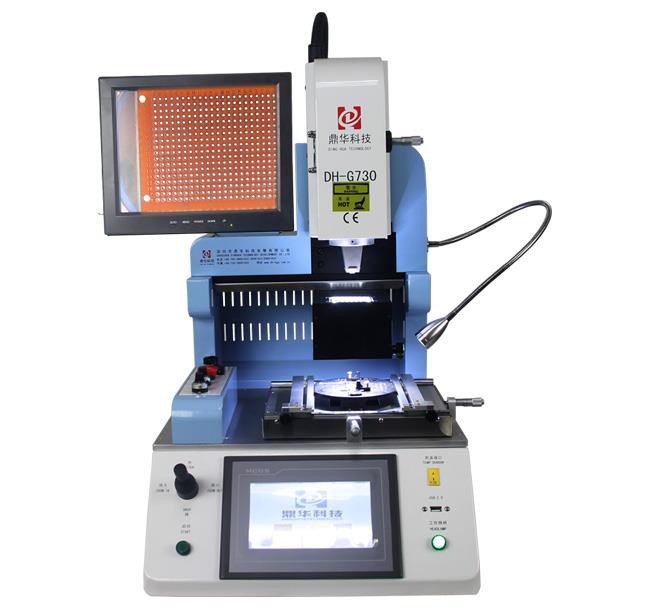

Эта машина DH-G730 - это автоматическая станция для переоборудования IC с 15-дюймовым дисплеем и 1080P, а также импортированная оптическая CCD-камера, которая может разделить два цвета на чип и печатную плату, особенно для IC мобильного телефона, например, iphone, Samsung , Huawei и Xiaomi и т. Д.

Подробная информация о продукте:

Подробная информация о реболлинг-станции для горячего воздуха

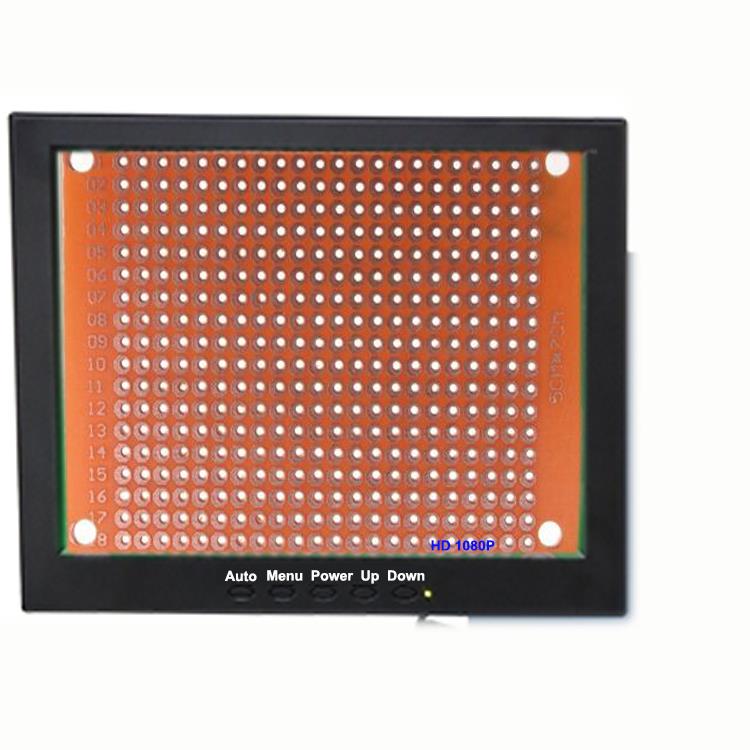

Экран монитора HD, 1080P, точки чипа и PCBA могут отображаться на нем, когда наблюдаются два вида сложенных цветов, просто нажмите «начать», чтобы запустить машину.

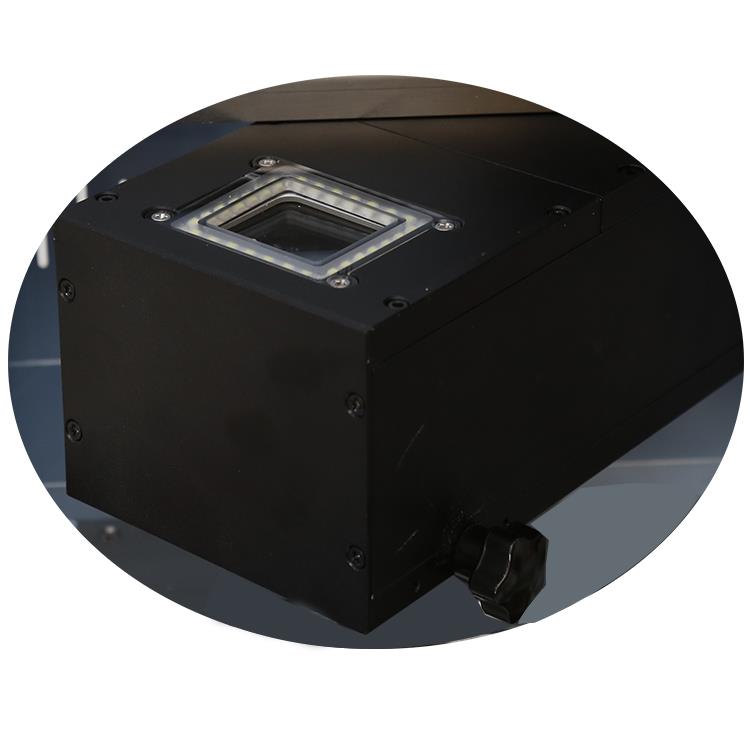

Импортированная оптическая камера CCD, которая может отображать два вида цветов на этом экране монитора, чтобы выровнять для bga, IC и QFN и т. Д.

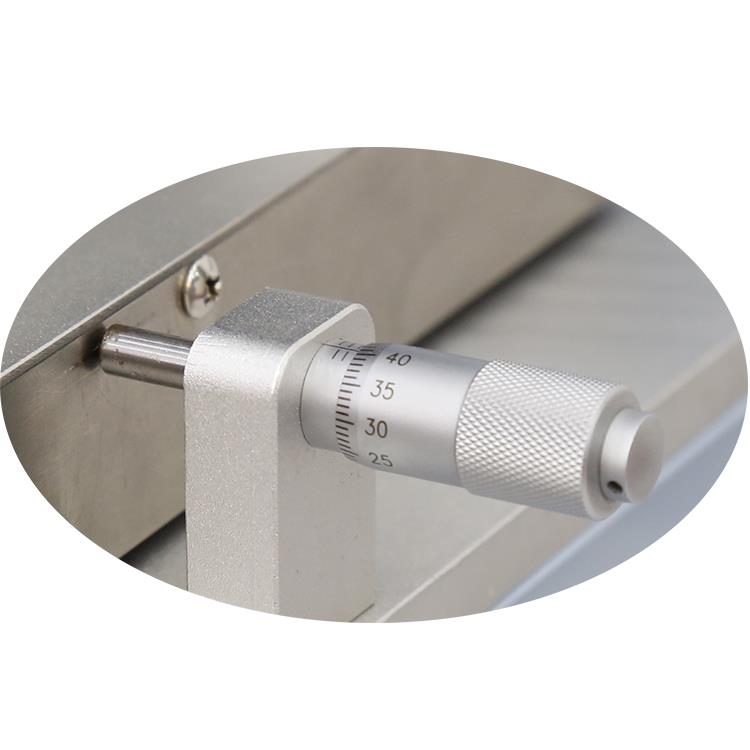

Micrometer для PCB тонкой настройки вправо или влево и назад или назад при выравнивании для чипа на печатную плату.

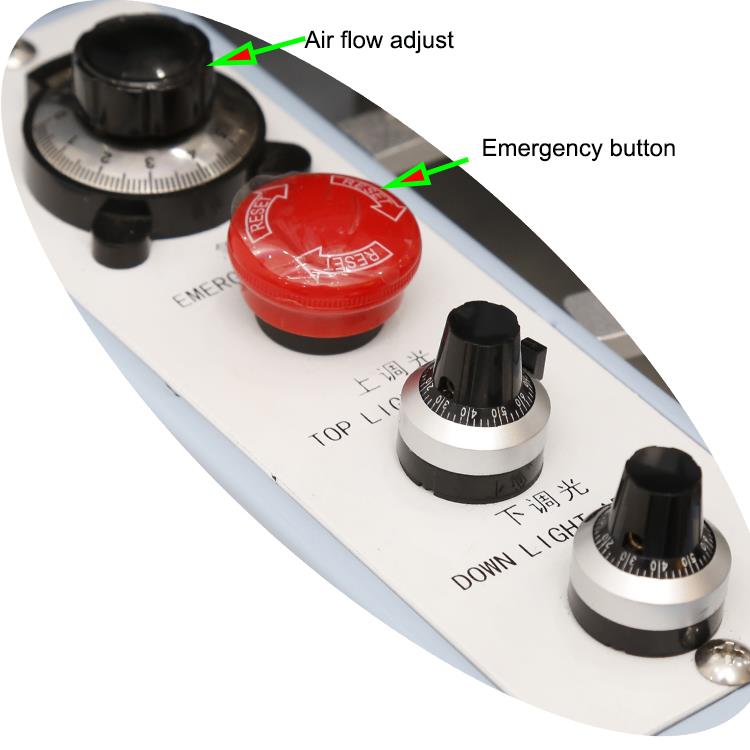

Функциональные кнопки рабочей станции Bga, такие как регулировка расхода воздуха для верхнего горячего воздуха при распайке или пайке, аварийная кнопка и регулировка света для камеры CCD.

DH-G730 bga интерфейс для работы с рабочей станцией, простой и простой в эксплуатации, все параметры могут быть установлены на сенсорном экране, это управляющий центр всей этой машины.

О нашей фабрике

Наш завод за пределами

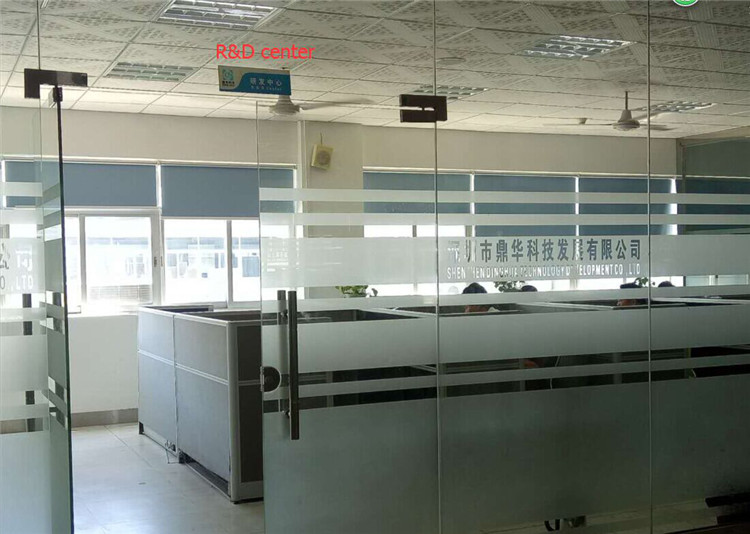

Отдел разработки и исследований нового подразделения по переработке нового стиля Bga

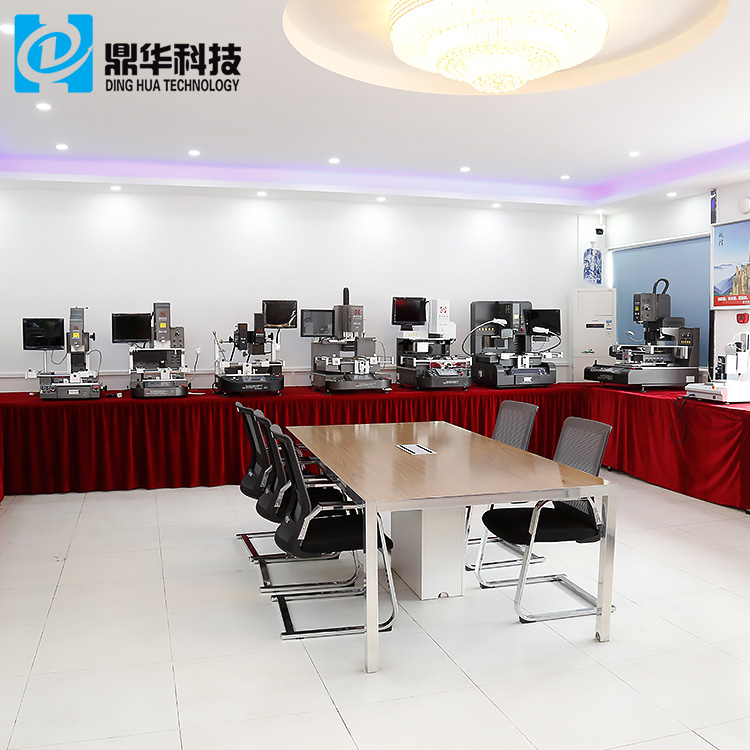

Яркий и широкий выставочный зал для демонтажа станции BGA для посещения клиента

Один из наших офисов

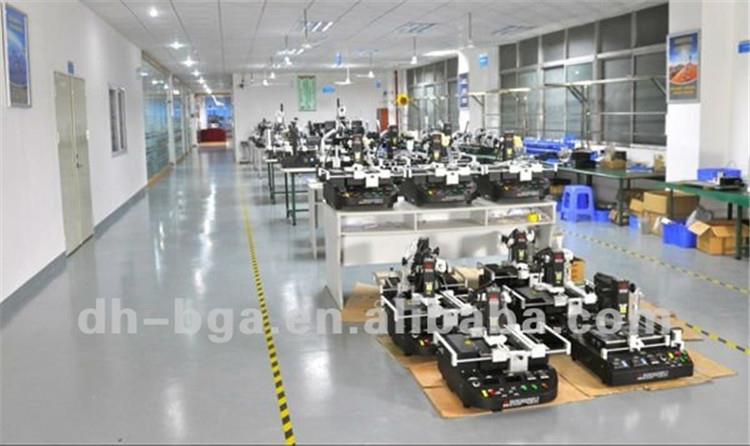

Наша мастерская по сборке станций по переработке BFA

Поставка, доставка и обслуживание горячей рекультивации

Вся машина будет упакована в фанерный футляр (нет необходимости в фумигации), а также положить деревянные батончики, пенопласт и мелкую картонажную бумагу и т. Д. Для фиксированной машины.

Каждая машина будет иметь гарантию не менее одного года для всей машины и 3 года для обогревателей, если заказывать более 10 единиц за один раз, гарантийные годы будут составлять 3 года.

Часто задаваемые вопросы реболлинговой станции

1. В: Если мне нужно использовать сопло для горячего воздуха?

A: Да, если размер вашего чипа не является регулярным, сопло может быть настроено.

2. В: Когда я очищаю остатки, нужно ли мне употреблять алкоголь?

A: Нет, вы также можете использовать растворитель, во всяком случае, после использования, вам лучше помыть руку.

3. В: Сколько доз в машине есть нагреватели?

A: 2 нагревателя, оба из них - горячий воздух, так как все платы для мобильных телефонов очень маленькие, их не нужно предварительно нагревать.

4. Q: Какой размер он может забрать по встроенной вакуумной ручке?

A: Доступный размер от 1 * 1 ~ 80 * 80 мм

Ремонт знаний или советов

Ремонт отверстий, метод трансплантации

КОНТУР

Этот метод используется для восстановления серьезного повреждения отверстия или изменения размера, формы или расположения неподдерживаемого инструмента или монтажного отверстия. Отверстие может иметь в себе проводы компонентов, провода, крепежные детали, штифты, клеммы или другое оборудование. В этом методе ремонта используется дюбель подходящего материала для плат и высокопрочная эпоксидная смола для закрепления дюбеля на месте. После того как новый материал будет скреплен на месте, можно просверлить новое отверстие. Этот метод можно использовать на односторонних, двухсторонних или многослойных печатных платах и сборках.

ВНИМАНИЕ

Поврежденные соединения на внутреннем слое могут потребовать добавления поверхностного провода.

РЕКОМЕНДАЦИИ

1.0 Предисловие

2.1 Управление электронными сборками

2.2 Очистка

2.5 Выпечка и предварительный нагрев

2.7 Эпоксидное смешивание и обработка

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

Базовый материал

Очиститель

Конец мельницы

эпоксидная смола

Микро-дрели

микроскоп

Смесительные палочки

Духовой шкаф

Точный нож

Прецизионная дрель-система

Бритвенная пила

Лента, высокая температура

Влажные салфетки

ПРОЦЕДУРА

1. Очистите область.

2. Завершите отверстие с поврежденным или неправильным размером с помощью торцовой фрезы или сверла. Для точности сверлите отверстие с помощью прецизионного сверлильного или фрезерного станка. Диаметр режущего инструмента должен быть как можно меньше, но все же охватывать всю поврежденную область.

ЗАМЕТКА

Абразивные операции могут генерировать электростатические заряды.

3. Наденьте кусок запасного стержня базового материала. Штанга базового материала изготовлена из штока FR-4. Сократите длину приблизительно на 12,0 мм (0,50 дюйма) дольше, чем необходимо.

4. Очистите переработанную область.

5. Используйте высокотемпературную ленту для защиты открытых частей печатной платы, граничащей с областью передела.

6. Смочите эпоксидную смолу.

7. Покройте как дюбель, так и отверстие эпоксидной смолой и соединитесь. Нанесите дополнительную эпоксидную смолу по периметру нового материала. Удалите лишнюю эпоксидную смолу.

8. Очистите эпоксидную смолу в соответствии с процедурой 2.7. Смешивание и обработка эпоксидной смолой.

ВНИМАНИЕ

Некоторые компоненты могут быть чувствительны к высоким температурам.

9. Удалите ленту и отрежьте лишний материал с помощью бритвенной пилы. Мельница или закрепите дюбель на поверхности доски.

10. Завершите процедуру путем повторного сверления отверстий и добавления схемы по мере необходимости.
