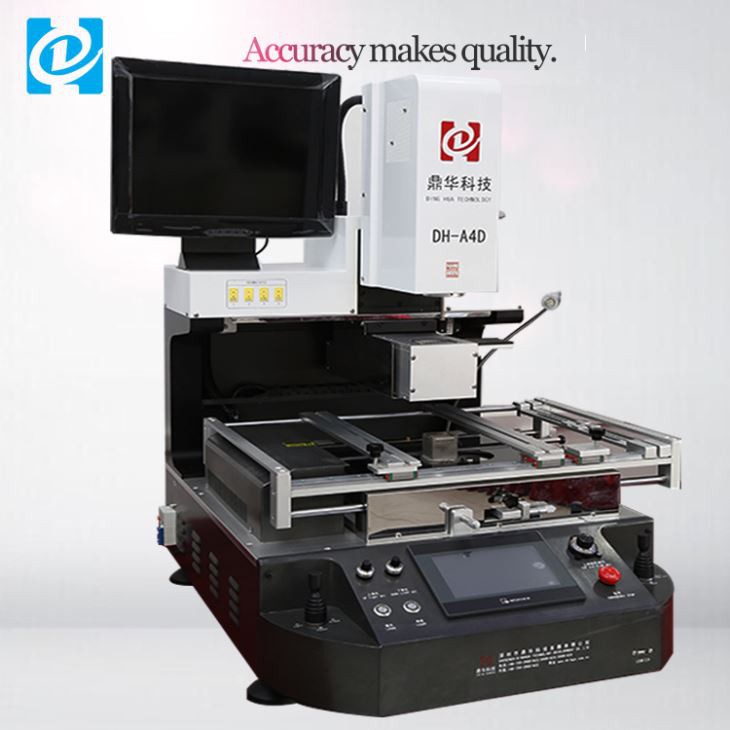

Паяльный станок BGA для оптического северного моста
Станок для ремонта bga северного моста оптического моста 1. Краткий обзор: на этой неделе была запущена ремонтная станция DH-A4D BGA с более высоким соотношением цены и качества. Благодаря инновационному дизайну наша ремонтная станция bga достигает 99,9 процента. Мы посвятили себя bga паяльная станция более 10 лет.
Описание
Станок для переделки оптического северного моста bga
1. Спецификация
Суммарная мощность | 6800W |
Верхний нагреватель | 1200W |
Нижний нагреватель | 2-й 1200Вт, 3-й ИК обогреватель 4200Вт |
Власть | 220 В переменного тока ± 10% 50 Гц |
Объектив оптической ПЗС-камеры | Вперед/назад, вправо/влево вручную |
Устройство подачи стружки | автоматический |
Тонкая настройка верстака: | ±15 мм вперед/назад, ±15 мм вправо/влево |
Точность размещения: | ±0.01 мм |
Точность температуры | ±1 градус |
Размер печатной платы | Макс. 530×490 мм Мин. 22×22 мм |
BGA-чип | 2x2 - 80x80 мм |
Минимальное расстояние между чипами | 0.15 мм |
Внешний датчик температуры | 4шт |
Размеры машины | 780x740x890 мм |
Вес нетто | 97 кг |
Вес брутто | 140 кг |
Размер упаковки | 118*86*121 мм |
2. Особенности продукта и преимущества ремонтной станции DH-A4D BGA
Основные характеристики паяльной станции DH-A4D BGA:
1. Точный контроль температуры и точность нагрева для доработки различных типов BGA.
2.Усовершенствованная система оптического выравнивания с ПЗС-камерой высокого разрешения для точной юстировки
и размещение компонентов BGA.
3. Большая рабочая зона для размещения печатных плат и BGA разных размеров.
4. Регулируемый поток воздуха и давление для точного управления процессом оплавления.
5.Программируемые профили нагрева для поддержки различных приложений по ремонту BGA.
6. Дружественный интерфейс и система управления для простоты эксплуатации и программирования.
7. Автоматическая система охлаждения для предотвращения повреждения компонентов после оплавления.
3. Видео работы паяльной станции DH-A4D BGA:

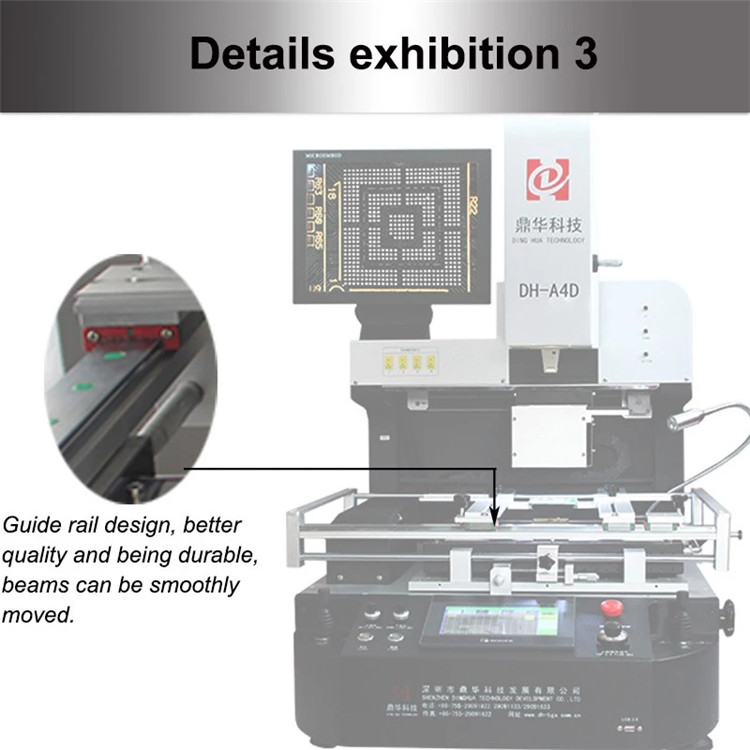

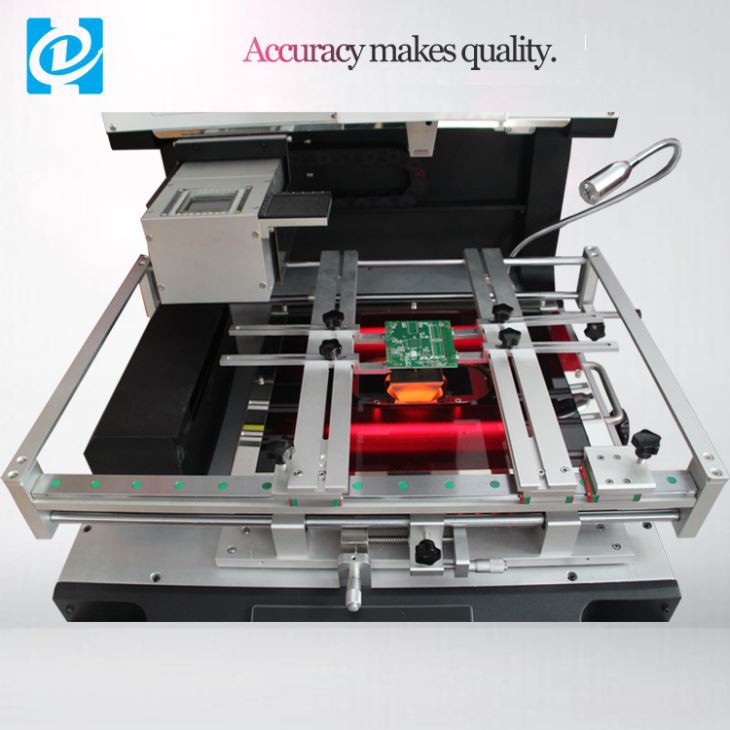

4. Подробные изображения переделочной станции A4 BGA
Ремонтный станок BGA для оптического северного моста — это инструмент, используемый для ремонта материнских плат компьютеров путем удаления
и замена компонента BGA (Ball Grid Array) северного моста. Северный мост является ключевым компонентом ком-
материнская плата, которая управляет связью между процессором, памятью и другими устройствами.
Машина использует оптическую систему для выравнивания компонента BGA и шариков припоя, а затем нагревает припой.
новые шарики припоя к компоненту. Оптическая система позволяет оператору точно позиционировать BGA-компьютер.
компонента и убедитесь, что шарики припоя правильно выровнены.
Эти машины обычно используются новичками и профессиональными техниками по ремонту компьютеров, которые имеют опыт
в ремонте материнских плат. Они могут повысить эффективность и точность процесса доработки, а также
быть дорогим, но простым в эксплуатации.

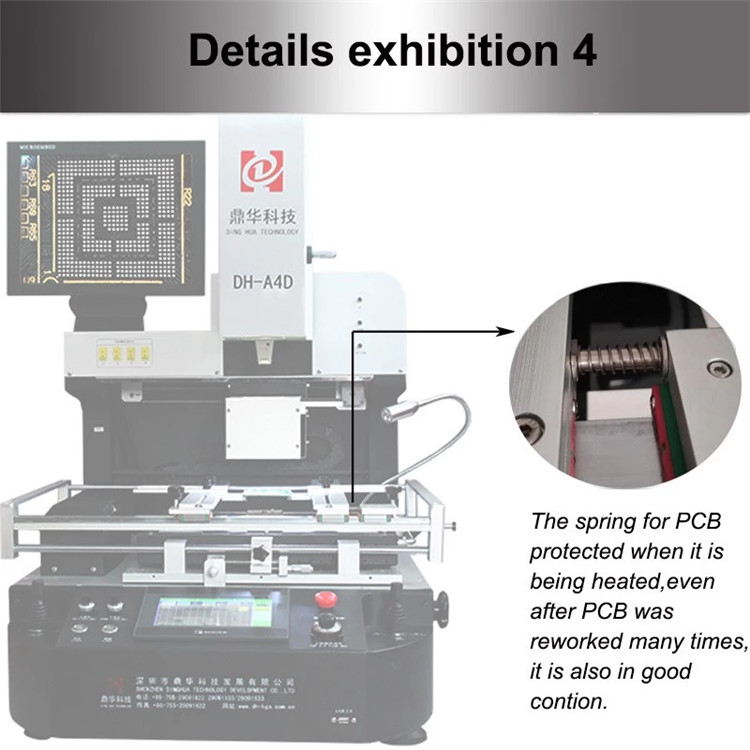

Пружина на платформе ремонтной станции BGA, вероятно, используется как механизм для обеспечения регулируемого давления.
в процессе доработки, помогая обеспечить правильное выравнивание и контакт между рабочей платформой
и печатная плата.

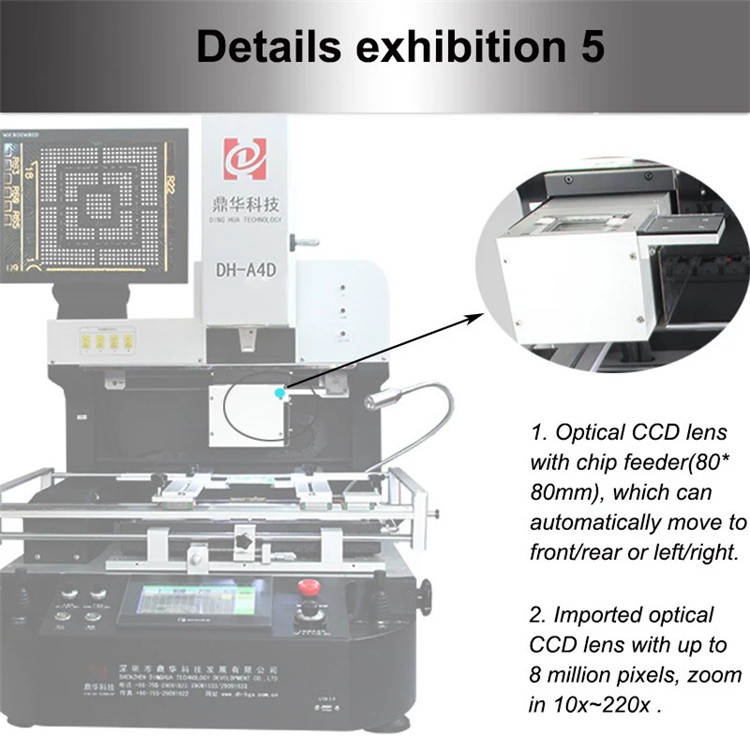

Оптическая ПЗС (устройство с зарядовой связью) в паяльной станции BGA — это тип камеры, которая фиксирует
изображения высокого разрешения компонента BGA и печатной платы в процессе доработки. Эти
изображения можно использовать для точного выравнивания и осмотра, что позволяет техническому специалисту обеспечить правильное размещение
и пайка компонента BGA.
5.Часть наших клиентов
6. Упаковка, доставка и услуги ремонтной станции DH-A4D BGA.

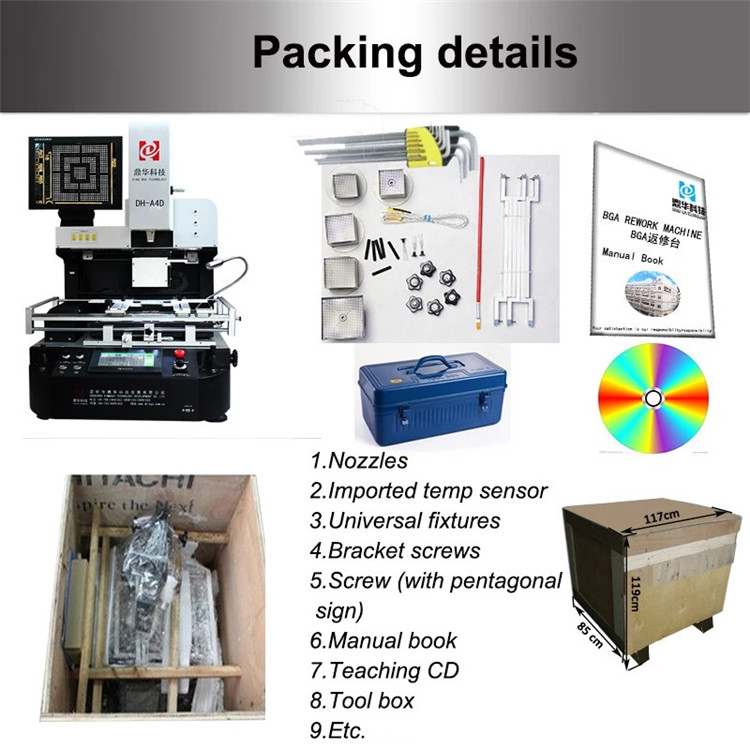

Детали упаковки:
Фанерный ящик (продезинфицирован),
размер упаковки: 85*119*117 см,

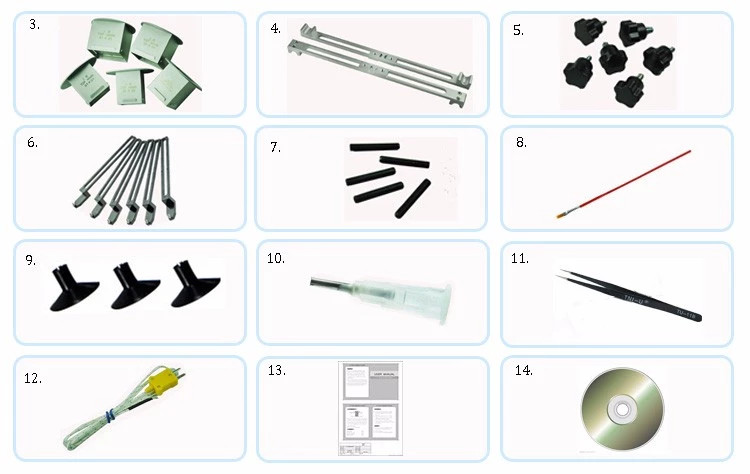

аксессуары: сопла, термопара,
внутренние шестигранные ключи и обучение
компакт-диск и т. д.
Детали Доставки,
DHL, TNT, FEDEX, авиаперевозки, морские перевозки, наземные перевозки и т. д. Доставка занимает 3–30 дней.
пункт назначения в соответствии с различными способами доставки.
7. Часто задаваемые вопросы
Q1: Предоставляете ли вы гарантию? Как насчет послепродажного обслуживания?
A: У нас есть профессиональная команда послепродажного обслуживания, и мы предоставляем бесплатную годовую гарантию на запасные части и срок службы.
техническая поддержка.
Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами свободно.
Q2: Легко ли управлять станком для паяльной станции BGA? Вы предоставляете руководство пользователя, чтобы помочь нам?
О: Да, мы предоставим руководство пользователя на английском языке. Машина гуманизирована, поэтому не беспокойтесь, и это
прост в эксплуатации.
Q3: какой способ оплаты?
Мы принимаем условия оплаты: банковский перевод, Western Union, Moneygram, Paypal и т. д.
8. Услуги
A.Технологическая поддержка: обслуживание в течение всего срока службы; Если у вас есть время, добро пожаловать в нашу компанию, мы организуем
инженеры, чтобы показать вам операцию; Бесплатное обучение в течение всей жизни, чтобы убедиться, что вы освоите управление этим устройством.
китай;
Б. осмотр:
1. Испытание на вибрацию
Каждая машина будет проходить вибрационные испытания, как при транспортировке автомобиля, не менее чем за 24 часа до доставки.
2. Функциональный тест
После вибрационного испытания машина будет работать в течение 1-3 дней, чтобы убедиться, что все функции работают идеально.
3. Высокое качество
Импортные жизненно важные компоненты, такие как оптическая ПЗС-линза, нагревательные провода, термопара и т. д.
