Рентгеновская машина для печатных плат
Рентгеновский аппарат печатных плат проверяет не только печатные платы с компонентами, такими как IC, BGA, QFN.
но также датчик, индуктор, кабели и т. д.
Описание
Описание продукции
Особенности рентгеновского контроля:
- Грузовая платформа может двигаться в направлениях X, Y. Грузовая платформа может двигаться в направлениях X, Y.
- Детектор изображения. Легко обнаружить дефекты продукта, такие как сварка с дефектом BGA, сквозное отверстие олова и т. д.
-
Источник рентгеновского излучения - закрытая световая трубка Хамамацу (hamamatsu), Япония, длительный срок службы, не требует обслуживания.
-
Рентгеновские лучи получают цифровой плоскопанельный детектор высокой четкости.
-
Визуализация окна автоматической навигации. Простота в эксплуатации, быстрый поиск местоположения цели обнаружения.
-
Редактируемая процедура обнаружения. Подходит для массового автоматического обнаружения, повышения эффективности, автоматического
обнаружение продуктов природного газа -
Система MWS/ERP — настраиваемый доступ для легкого управления
Параметр продукта
Параметры рентгеновского аппарата для печатных плат
Рентгеновские лучи — это электромагнитные волны, которые могут проникать через непрозрачные предметы, такие как дерево, картон, кожа и металл. Рентгеновский аппарат для печатных плат отображает на экране изображения разных цветов на основе поглощения объектом рентгеновских лучей для обнаружения дефектов в электронных компонентах, печатных платах и сварке.
|
Источник питания |
110~220В переменного тока, 10А |
Номинальная мощность |
1,7 кВт |
|
Модель проверки |
Офлайн |
Дверь открыта |
Руководство |
|
Рентгеновские трубки |
Закрыто |
световые трубки валюта |
200ɥA |
|
световые трубки Напряжение |
90КВ |
световые трубки Фокус |
3-5 хм |
|
Охлаждение |
Ветровое охлаждение |
Увеличение геометрии |
300 раз |
|
Детектор Новый |
тип TFT |
Устойчивость к радиации |
10000Гр |
|
Эффективная площадь изображения |
130×130 мм |
Уровень защиты |
ИП65 |
|
Пиксельная матрица |
1536 ×1536 |
Измерение |
176 ×176 ×47 |
|
Размер пикселя |
85µm |
Пространственное разрешение |
5,8 л/мм |
|
Измерение |
1100×1200×2100 мм |
Вес приблизительно |
1400 кг |
Применение продуктов
Машина для рентгеновского контроля печатных плат может обнаруживать BGA, CSP, флип-чип, светодиод, предохранитель, диод, датчики, пустоты на печатной плате,
Резистор, конденсатор, индукторный транзистор и алюминиевые детали, пластиковые формы и аэрокосмические детали:
Свет
Ковка шарнира
Компикатор.

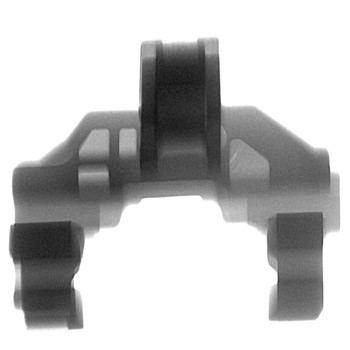

Поковочная часть
Воздушные пузырьки при пайке светодиодов
провод IC
Индуктор
Запчасти для мобильных телефонов
Гарантия безопасности
Гарантия безопасности рентгеновского досмотрового аппарата:
Машины рентгеновского контроля играют решающую роль в обеспечении безопасности во многих отраслях промышленности, таких как
автомобильная, фармацевтическая и коммуникационная отрасли. Эти машины предназначены для обнаружения дефектов в
продукты, которые могут представлять опасность для потребителей.
Однако важно обеспечить, чтобы использование машин рентгеновского контроля было безопасным как для операторов, так и для
проверяемая продукция. Вот почему радиационная безопасность является главным приоритетом при использовании рентгеновских лучей.
инспекционные машины.
Чтобы гарантировать радиационную безопасность, производители рентгеновского оборудования соблюдают строгие правила и правила.
установленные такими организациями, как Международное агентство по атомной энергии (МАГАТЭ) и Международная электротехническая организация.
Комиссия (МЭК).
Например, машины рентгеновского контроля оснащены экранами и защитными блокировками для минимизации излучения.
контакт(Уровень рентгеновского излучения<1μSv/h.). Операторам не нужно носить защитное снаряжение, такое как свинцовые фартуки.
и защитные очки, чтобы еще больше свести к минимуму воздействие, потому что оно сведено к минимуму.
рентгеновский аппарат печатной платы
Как использовать рентгеновский аппарат для печатных плат:
