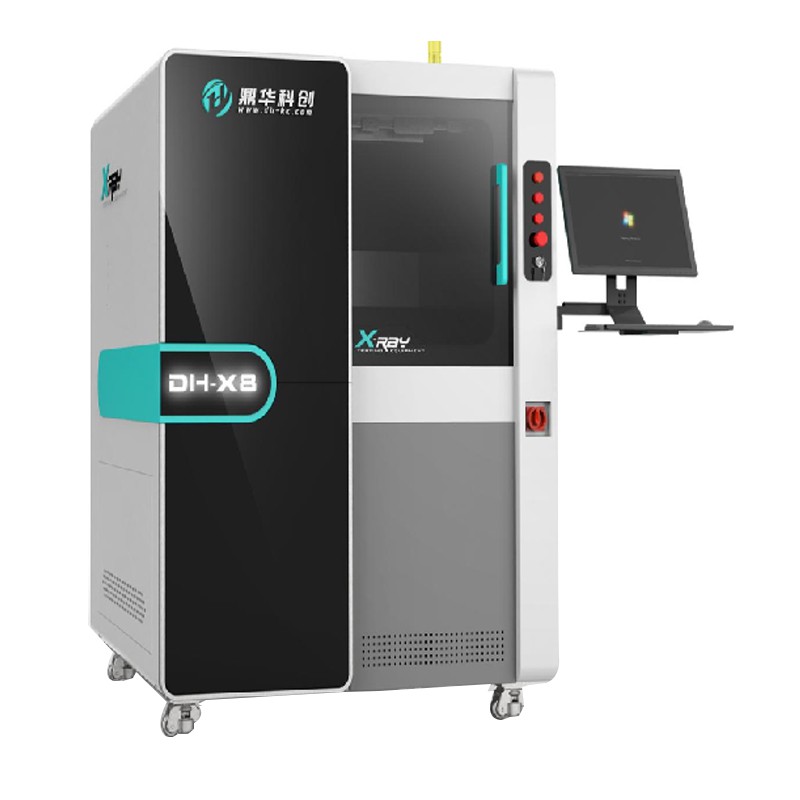

Машина рентгеновского контроля печатных плат
Машины для рентгеновского контроля печатных плат обладают рядом преимуществ, которые делают их идеальными для проверки печатных плат (PCB):1. Высокая точность;2. Более быстрая проверка;3. Неразрушающий;4. Универсальный;5. Улучшенный контроль качества.
Описание
Описание продукта
Машины для рентгеновского контроля печатных плат обладают многочисленными преимуществами, которые делают их незаменимым инструментом для любого производителя печатных плат. Они быстрые, точные, универсальные и неразрушающие, что делает их идеальными для повышения качества производства печатных плат. Инвестируя в машину для рентгеновского контроля печатных плат, производители могут снизить затраты, повысить эффективность и, в конечном итоге, улучшить качество своей продукции.
Особенности продукта
1. Высокая точность. В машинах для рентгеновского контроля печатных плат используются передовые технологии обработки изображений, обеспечивающие подробные и точные изображения компонентов печатных плат.
Это помогает выявить любые дефекты или отклонения, которые не видны глазу.
2. Более быстрый контроль. Машины для рентгеновского контроля печатных плат предназначены для быстрого и эффективного контроля печатных плат. Это экономит время и снижает трудозатраты.
связанные с ручными методами контроля.
3. Неразрушающий подход: машины для рентгеновского контроля печатных плат неразрушающие, то есть не повреждают компоненты печатных плат. Это гарантирует, что печатная плата
остается неповрежденным и может быть использован в производственном процессе.
4. Универсальность: машины для рентгеновского контроля печатных плат могут проверять широкий спектр компонентов печатных плат, включая компоненты BGA, QFN и CSP. Они также могут
проверять различные типы печатных плат, включая односторонние, двухсторонние и многослойные.
5. Улучшенный контроль качества. Выявляя дефекты и отклонения, машины для рентгеновского контроля печатных плат помогают улучшить процесс контроля качества.
Это гарантирует, что в производственном процессе используются только высококачественные печатные платы, что снижает вероятность возврата или гарантийных претензий.
Параметр продуктов
|
Пробер |
Новый тип TFT |
Устойчивость к радиации |
10000Гр |
|
Размер пикселя |
85µm |
Пространственное разрешение |
14 линий/мм |
|
Частота кадров |
20 кадров в секунду |
Цифры преобразования AD |
16бит |
|
Интерфейс данных |
Гигабитный Ethernet |
Уровень защиты |
ИП65 |
|
Измерение |
176×176×47 мм |
Рабочая температура |
10-40 градус |
|
Температура хранения |
-10-55 градус |
Рабочая влажность |
20-90% здоровья |
|
Настройка изображения |
яркость, контрастность |
Режим триггера |
Непрерывное приобретение |
|
Энергетический диапазон рентгеновского излучения |
40кВ-90кВ |
Отображать |
24-дюймовый HD-монитор |
|
Операционная система |
Окна10 64 |
Режим работы |
Клавиатура/мышь |
|
процессор i5 |
+8400 |
Жесткий диск/память |
1 ТБ/8 ГБ |
Параметры, используемые в машинах для рентгеновского контроля печатных плат, имеют решающее значение для обеспечения качества производимых печатных плат.
Вышеуказанные параметры тщательно выбираются, чтобы гарантировать точность, эффективность и тщательность процесса тестирования.
В целом, использование машин рентгеновского контроля в процессах производства и сборки печатных плат является важным шагом.
в направлении содействия контролю качества и производству высококачественных печатных плат.
Применение продуктов
Машины для рентгеновского контроля печатных плат стали важным инструментом в обрабатывающей промышленности. Эти машины используются для проверки отпечатанных
печатные платы (PCB) на предмет любых дефектов или неисправностей, которые могут возникнуть в процессе производства. Использование рентгеновской технологии позволяет
неразрушающий контроль, сокращающий количество продукции, выбрасываемой впустую из-за ручного контроля.
Одно из основных применений рентгеновских аппаратов для печатных плат – электронная промышленность. Эти машины используются в производстве электронной
такие компоненты, как микропроцессоры, датчики и печатные платы. Использование рентгеновской технологии позволяет производителям выявлять любые дефекты.
это может поставить под угрозу качество и функциональность этих компонентов. Это гарантирует соответствие выпускаемой продукции высочайшему качеству.
стандартам и безопасны для использования.
Датчик чипа BGA
Еще одно применение рентгеновских аппаратов для печатных плат – автомобильная промышленность. Эти машины используются для проверки электронных компонентов.
транспортных средств, таких как подушки безопасности, блоки управления двигателем и системы ABS. Использование рентгеновской технологии позволяет производителям выявлять любые проблемы.
с этими компонентами, которые могут поставить под угрозу безопасность и производительность автомобиля.
ковка, часть первая, ковка, часть 2
В заключение, машины рентгеновского контроля печатных плат имеют широкий спектр применения в различных отраслях промышленности. Они являются важным инструментом для
обеспечение качества и безопасности выпускаемой продукции. Использование рентгеновской технологии позволяет проводить неразрушающий контроль,
сокращение количества продуктов, выбрасываемых впустую из-за ручного контроля. Таким образом, внедрение рентгеновских аппаратов на печатных платах будет
совершенствовать производственные процессы, качество продукции.
