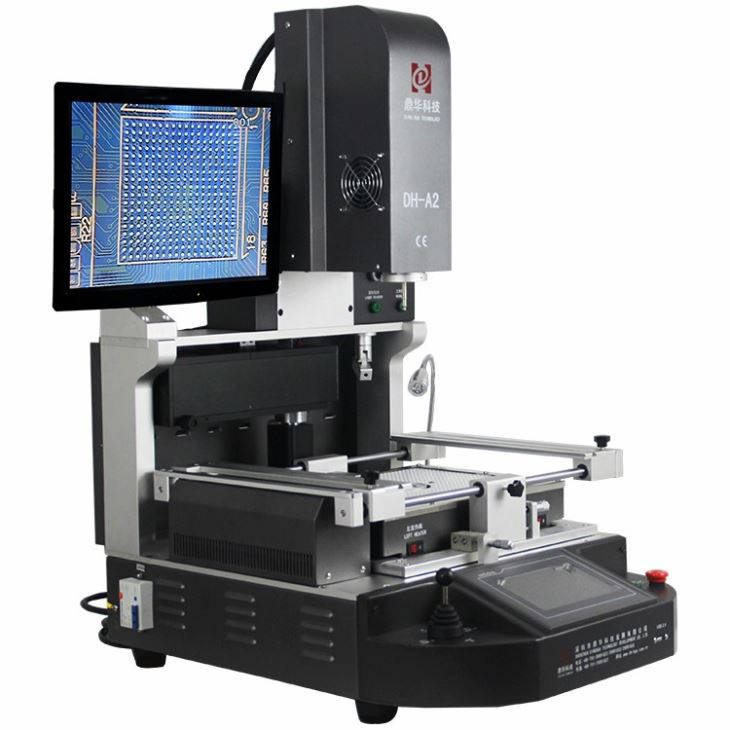

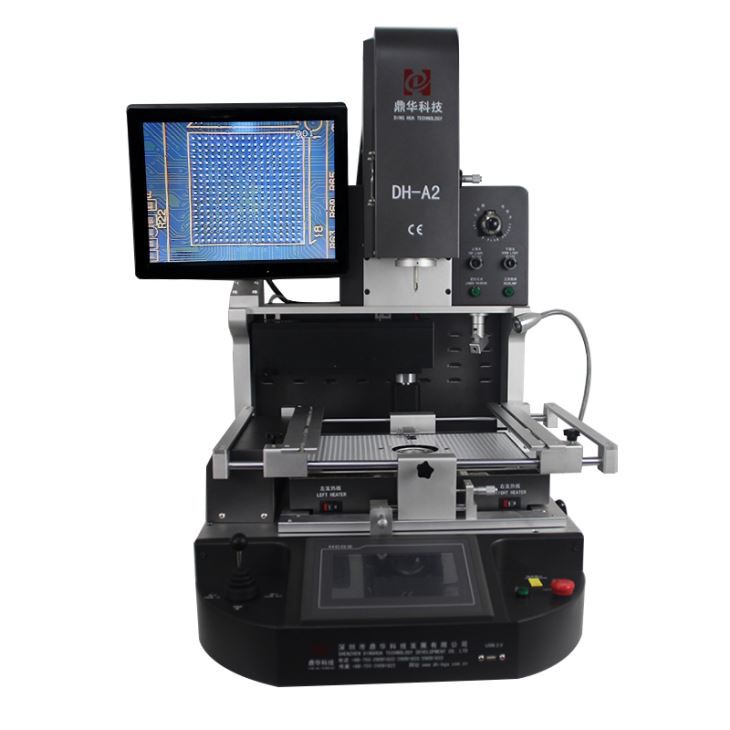

Мобильная автоматическая машина для реболлинга Ic
1. Оптическая система выравнивания HD CCD для позиционирования 2. Превосходная функция безопасности с аварийной защитой 3. Верхняя нагревательная головка и монтажная головка 2 в 1 дизайн 4. Верхний поток воздуха регулируется для удовлетворения требований любых чипов
Описание
Мобильная автоматическая машина для реболлинга ic
Мобильный автомат для реболлинга ИС — это устройство, используемое для ремонта или замены интегральных схем (ИС) на
материнская плата мобильного телефона. Это эффективный и экономичный способ починить поврежденные микросхемы без замены самой микросхемы.
всей материнской платы, что сокращает время ремонта и затраты на техников.
Машина для реболлинга использует различные процессы, такие как предварительный нагрев, флюсование, выравнивание, оплавление и охлаждение для ремонта.
или заменить микросхему на мобильном устройстве. Процесс включает удаление поврежденной микросхемы с материнской платы, очистку
выравнивание области, совмещение новых шариков из специального сплава с точным положением снятой ИС, а затем пайка
новую микросхему на материнскую плату.
Автоматическая машина для реболлинга экономит время и снижает риск повреждения материнской платы, поскольку она предназначена для
делать это автоматически, обеспечивая эффективность процесса реболлинга.
Таким образом, мобильная автоматическая машина для реболлинга IC является важным инструментом для техников по ремонту мобильных телефонов, поскольку она
ускоряет процесс ремонта и экономит средства за счет ремонта материнской платы, а не ее полной замены.
| Суммарная мощность | 5500W |
| 3 независимых нагревателя | Верхний горячий воздух 1200 Вт, нижний горячий воздух 1200 Вт, нижний инфракрасный предварительный нагрев 3000 Вт |
| Напряжение | 110~240 В плюс /-10 процентов 50/60 Гц |
| Электрические части | 7-дюймовый сенсорный экран плюс высокоточный интеллектуальный модуль контроля температуры плюс драйвер шагового двигателя плюс ПЛК плюс ЖК-дисплей плюс оптическая ПЗС-система высокого разрешения плюс лазерное позиционирование |
| Контроль температуры | Замкнутый контур K-Sensor плюс автоматическая компенсация температуры PID плюс модуль температуры, точность температуры y в пределах ±2 градуса. |
| Позиционирование печатной платы | V-образный паз плюс универсальное крепление плюс подвижная полка для печатных плат |
| Применимый размер печатной платы | Макс. 370x410 мм Мин. 22x22 мм |
| Применимый размер BGA | 1*1мм~80x80мм |
| Размеры | 600x700x850мм (Д*Ш*В) |
| Вес нетто | 70 кг |
Расширенные возможности
① Верхний поток горячего воздуха регулируется, чтобы удовлетворить требования любых чипов.
② Отпайка, монтаж и пайка автоматически.

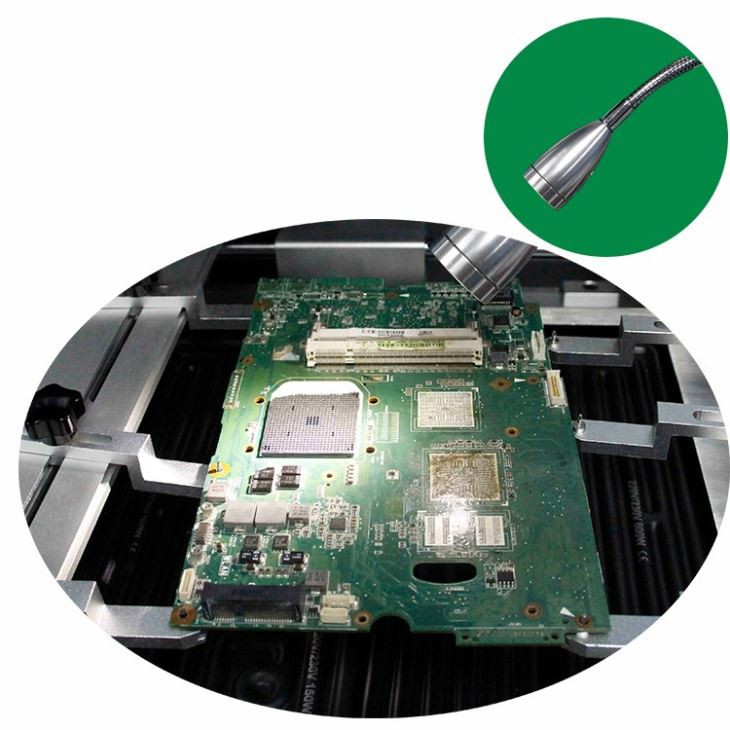

③ Встроенное лазерное позиционирование, помогающее быстро позиционировать печатную плату.
④ Инфракрасная система обогрева с тремя независимыми обогревателями.
⑤ Монтажная головка со встроенным устройством для проверки давления для защиты печатной платы от разрушения.
⑥ встроенный вакуум в монтажную головку автоматически захватывает микросхему BGA после завершения отпайки.
1. Машина: 1 комплект
2. Все упаковано в стабильные и прочные деревянные ящики, подходящие для импорта и экспорта.
3. Верхняя насадка: 3 шт. (31*31 мм, 38*38 мм, 41*41 мм)
Нижняя насадка: 2 шт. (34*34 мм, 55*55 мм)
4. Луч: 2 шт.
5. Ручка сливы: 6 шт.
6. Универсальное крепление: 6 шт.
7. Опорный винт: 5 шт.
8. Ручка-кисть: 1 шт.
9. Вакуумная чашка: 3 шт.
10. Вакуумная игла: 1 шт.
11. Пинцет: 1 шт.
12. Провод датчика температуры: 1 шт.
13. Профессиональная инструкция: 1 шт.
14. Учебный компакт-диск: 1 шт.
