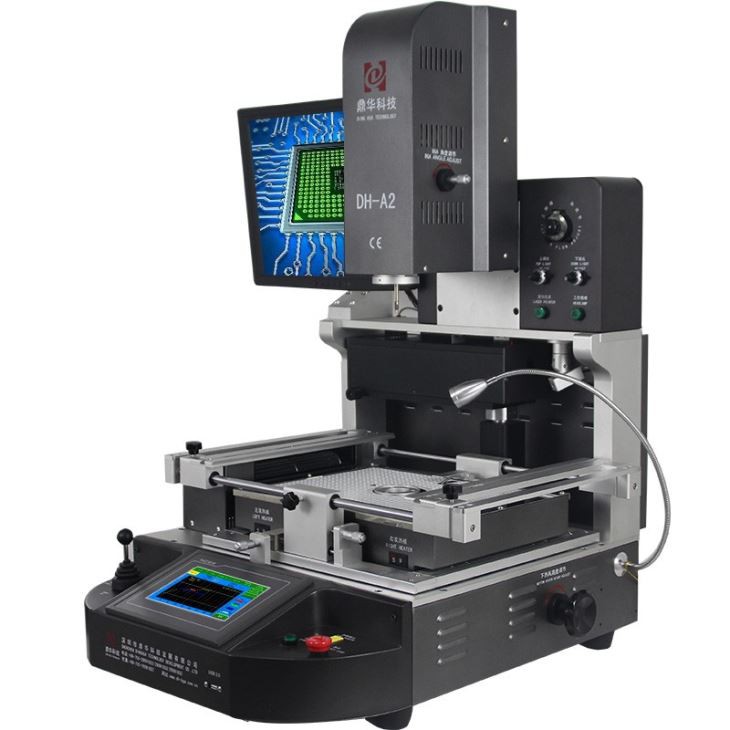

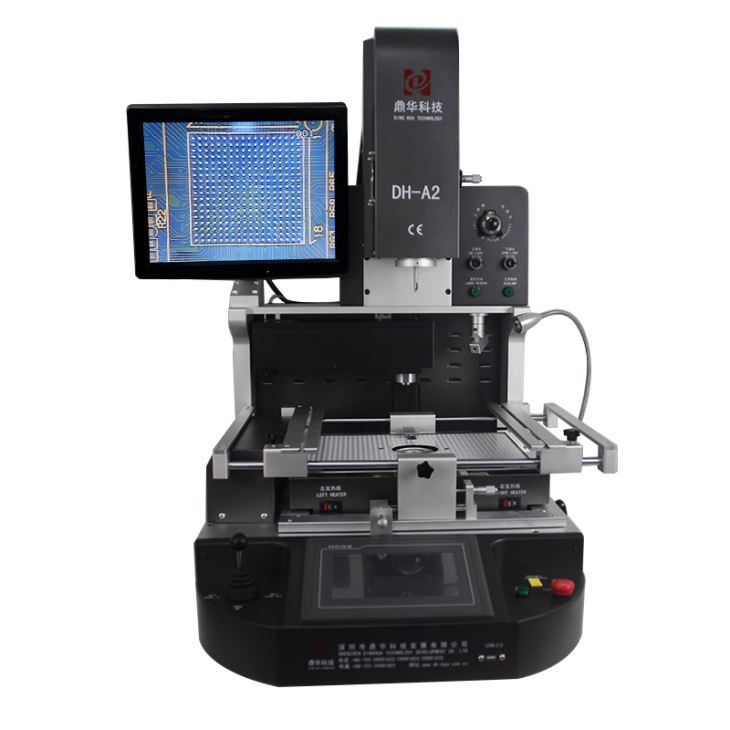

BGA Перерабатывающая солдеринговая станция

BGA переделка припаявки станции

1.Применение оптического выравнивания BGA Reballing station

Можно отремонтировать материнскую плату компьютера, смартфона, ноутбука, логики MacBook, цифровую камеру, кондиционер, телевизор и другое электронное оборудование из медицинской промышленности, индустрии связи, автомобильной промышленности и т.д.

Солдер, reball, desoldering различных видов чипов: BGA, PGA,POP,B'AFP, ФФН,SOT223,PLCC, T-AFP, TDFN, TSOP, PBGA, CPGA, светодиодный чип.

2.Продукт Особенности оптического выравнивания BGA Reballing станции

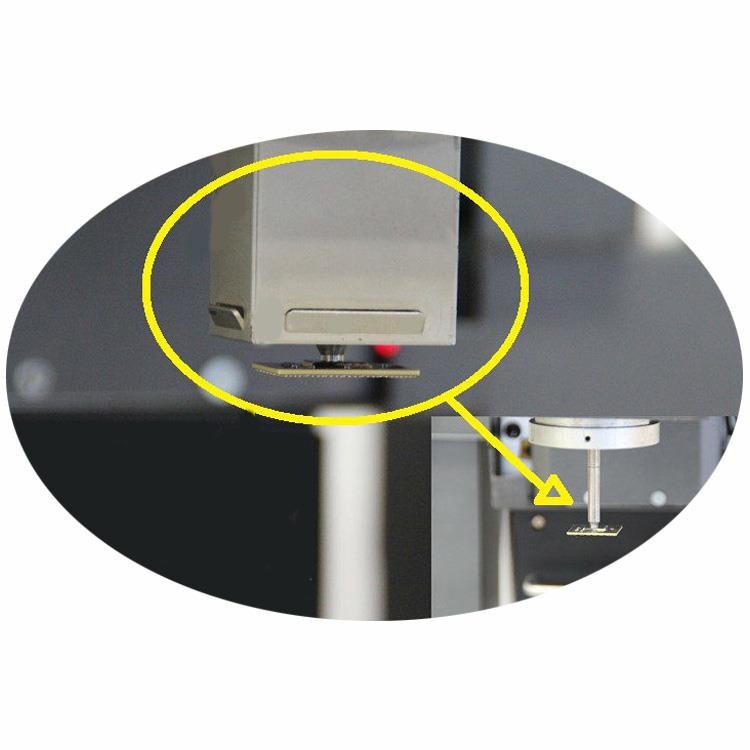

Вакуумно-ручка установлена верхние сопла, что удобно для подхватывания, замены и десолдерирования и т.д.

Монитор экрана, 1080P, 15 дюймов, который используется для выравнивания показал на.

2 обогревателя горячего воздуха и 1 инфракрасная зона подогрева, обогреватели горячего воздуха для припахи и подачи, инфракрасная разогрева

для большой материнской платы, чтобы быть разогретой так, что делает материнскую плату защищены.

Импортный светодиодный свет, 10W, который достаточно яркий для большой PCB, чтобы быть ясно видно.

Сталь-сетчатый корпус установлен над инфракрасной зоной подогрева, что может сделать операторов защищенными от травм,

также для небольших компонентов не снижается внутри, хотя нагревание равномерно.

Высокая успешная скорость ремонта чип-уровня. Точный контроль температуры и точное выравнивание каждого припоимного сустава.

3 независимых зоны обогрева обеспечивают точную температуру. Отклонение с 1oC. Вы можете установить различные профили температуры на экране на основе различных материнских платы.

600 миллионов пикселей Panasonic оригинальная камера CCD обеспечивает точное выравнивание каждого паяльника суставов.

Легко в эксплуатации. Никаких специальных навыков не требуется.

3.Спецификация оптического выравнивания BGA Reballing station

4. Почему выбрать наш оптический выравнивание BGA Reballing станции?

5.Сертификат оптического выравнивания BGA Reballing station

Чтобы предложить качественные продукты, ШЭНЬЧЖЭНь DINGHUA TECHNOLOGY DEVELOPMENT CO.,LTD был первым, кто прошел UL, E-MARK, CCC, FCC, CE ROHS сертификаты. Между тем, чтобы улучшить и усовершенствовать систему качества, Dinghua прошла сертификацию ISO, GMP, FCCA, C-TPAT на месте аудита.

6.Упаковка - Отгрузка оптического выравнивания BGA Reballing Station

7.Отгрузка дляОптическая выравнивание BGA Reballing станция

Мы отправим машину через DHL/TNT/FEDEX. Если вы хотите другие термины перевозкы груза, то пожалуйста сообщите нам. Мы вас поддержим.

8. Условия оплаты

Банковский перевод, Western Union, Кредитная карта.

Пожалуйста, сообщите нам, если вам нужна другая поддержка.

10. Небольшие советы для оптического выравнивания BGA и ручной BGA переделка станции:

BGA desoldering процесс глубокий и тонкий, поэтому необходимо освоить соответствующие навыки и шаги, чтобы иметь хороший эффект. Перед сваркой чипов BGA, для того, чтобы удалить влагу, PCB и BGA следует запекать в постоянной температурной печи при температуре 80 мл 90 градусов по Цельсию в течение 20 часов. Отрегулируйте температуру выпечки и время в зависимости от степени влаги. PCB и BGA без распаковки могут быть сварены непосредственно. Важно обратить особое внимание на ношение электростатических колец или антистатических перчаток при выполнении всех следующих операций, чтобы избежать возможного повреждения чипа BGA.
Перед сваркой чипа BGA чип BGA должен быть точно выровнен на панели PCB. Есть два метода, которые могут быть использованы: оптическое выравнивание и ручное выравнивание. В настоящее время в основном используется ручное выравнивание, то есть линии трафаретной печати вокруг BGA и колодки на PCB выровнены.
Техника выравнивания BGA и PCB: в процессе выравнивания BGA и шелкографии, даже если припой мяч отклоняется от колодки примерно на 30%, он все равно может быть сварен, если он не полностью выровнен. Потому что в процессе плавления, оловянный шар будет автоматически выравниваться с площадкой из-за напряжения между ним и оловянной площадкой. После завершения операции выравнивания поместите PCB на кронштейн таблицы возврата BGA и защитите его так, чтобы он был на уровне таблицы возврата BGA. Выберите соответствующую насадку горячего воздуха (то есть размер сопла немного больше BGA), затем выберите соответствующую кривую температуры, начните сварку, дождитесь завершения кривой температуры, охлаждения, затем завершите сварку BGA.
В процессе производства и отладки, это неизбежно, чтобы заменить BGA из-за повреждения BGA или по другим причинам. Таблица ремонта BGA также может разобрать BGA. Разборка BGA можно рассматривать как обратный процесс сварки BGA. Разница в том, что после того, как кривая температуры закончена, BGA должны быть отсосаны с вакуумной ручкой, и другие инструменты, такие как пинцет, не используются, чтобы избежать повреждения колодки, прилагая слишком много силы. PCB удалены BGA используется для удаления олова, пока жарко, так почему он должен работать, пока жарко? Поскольку горячая ПХД эквивалентна функции подогрева, он может гарантировать, что работа по удалению олова легче. Линия всасывания олова используется здесь, не используйте слишком много силы в операции, чтобы не повредить площадку, после обеспечения того, чтобы колодка на PCB плоская, вы можете войти в сварочные операции BGA.
Удаленный BGA может быть сварен снова. Но мяч должен быть имплантирован перед сваркой снова. Цель посадки мяча состоит в том, чтобы пересадить оловянный шар на площадке BGA, который может достичь такой же договоренности, как новый BGA.
С вышеуказанными навыками BGA сварки и разборки процесса, будет меньше объездов на пути роста сварки, и результаты будут быстрее и эффективнее. Я надеюсь, что опыт обмена в этой статье даст вам некоторое вдохновение для BGA сварки и разборки.
