Паяльная станция BGA для мобильных устройств

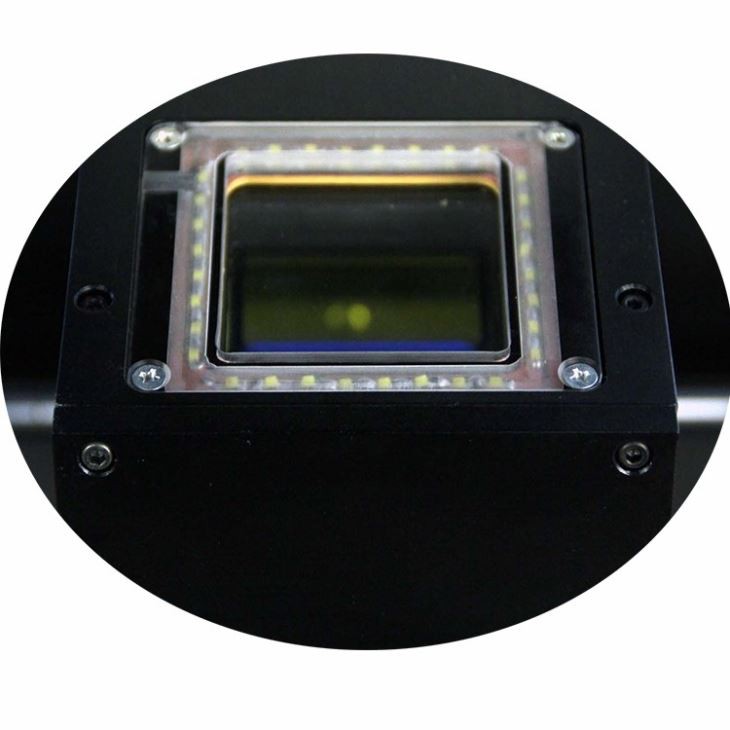

1. Система оптического выравнивания HD CCD для позиционирования
2. Превосходная функция безопасности с аварийной защитой.
3. Верхняя нагревательная головка и монтажная головка 2 в 1, дизайн
4. Верхний воздушный поток регулируется для удовлетворения потребностей любых чипов.
Описание

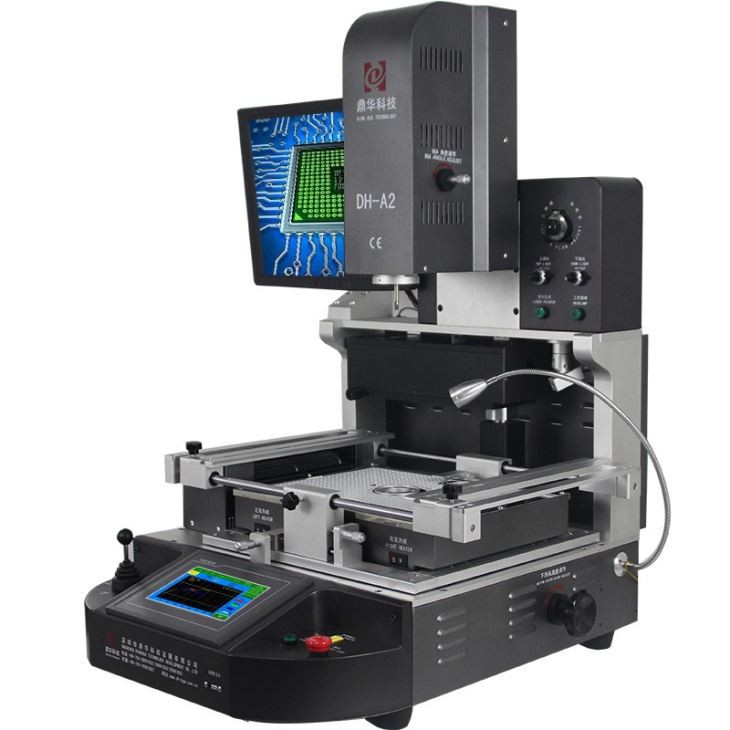

Паяльная станция DH-A2 BGA для мобильных устройств
Паяльная станция BGA для ремонта мобильных телефонов предназначена для ремонта печатных плат мобильных телефонов. Эта станция используется для замены таких компонентов, как интегральные схемы, центральные процессоры, графические процессоры и другие электронные компоненты на печатной плате. Его также можно использовать для удаления или замены неисправных компонентов. Особенности включают регулируемую температуру и давление воздуха, автоматический податчик припоя и высокоточные установочные рамки.
Параметр паяльной станции DH-A2 BGA для мобильных устройств
| Технические характеристики | ||
| 1 | Общая мощность | 5400W |
| 2 | 3 независимых обогревателя | Верхний горячий воздух 1200 Вт, нижний горячий воздух 1200 Вт, нижний инфракрасный предварительный нагрев 2700 Вт |
| 3 | Напряжение | 110~240В +/-10% 50/60Гц |
| 4 | Электрические части | 7-дюймовый сенсорный экран + высокоточный интеллектуальный модуль контроля температуры + драйвер шагового двигателя + ПЛК + ЖК-дисплей + оптическая ПЗС-система высокого разрешения + лазерное позиционирование |
| 5 | Контроль температуры | K-сенсор с замкнутым контуром + автоматическая температурная компенсация ПИД + температурный модуль, точность температуры в пределах ± 2 градуса. |
| 6 | Расположение печатной платы | V-образный паз + универсальное крепление + передвижная полка для печатной платы |
| 7 | Применимый размер печатной платы | Макс. 370x410 мм. Мин. 22x22 мм. |
| 8 | Применимый размер BGA | 1*1 мм~80x80 мм |
| 9 | Размеры | 600x700x850 мм (Д*Ш*В) |
| 10 | Вес нетто | 70 кг |
Различные виды паяльной станции BGA
Детали иллюстрации паяльной станции BGA
Расширенные функции
① Верхний поток горячего воздуха регулируется для удовлетворения потребностей в любых чипсах.
② Автоматическая распайка, монтаж и пайка.
③ Встроенная лазерная система позиционирования помогает быстро позиционировать печатную плату.
④ Инфракрасная система отопления с тремя независимыми обогревателями.
⑤ Монтажная головка со встроенным устройством для проверки давления для защиты печатной платы от разрушения.
⑥ встроенный вакуум в монтажной головке автоматически собирает чип BGA после завершения распайки.

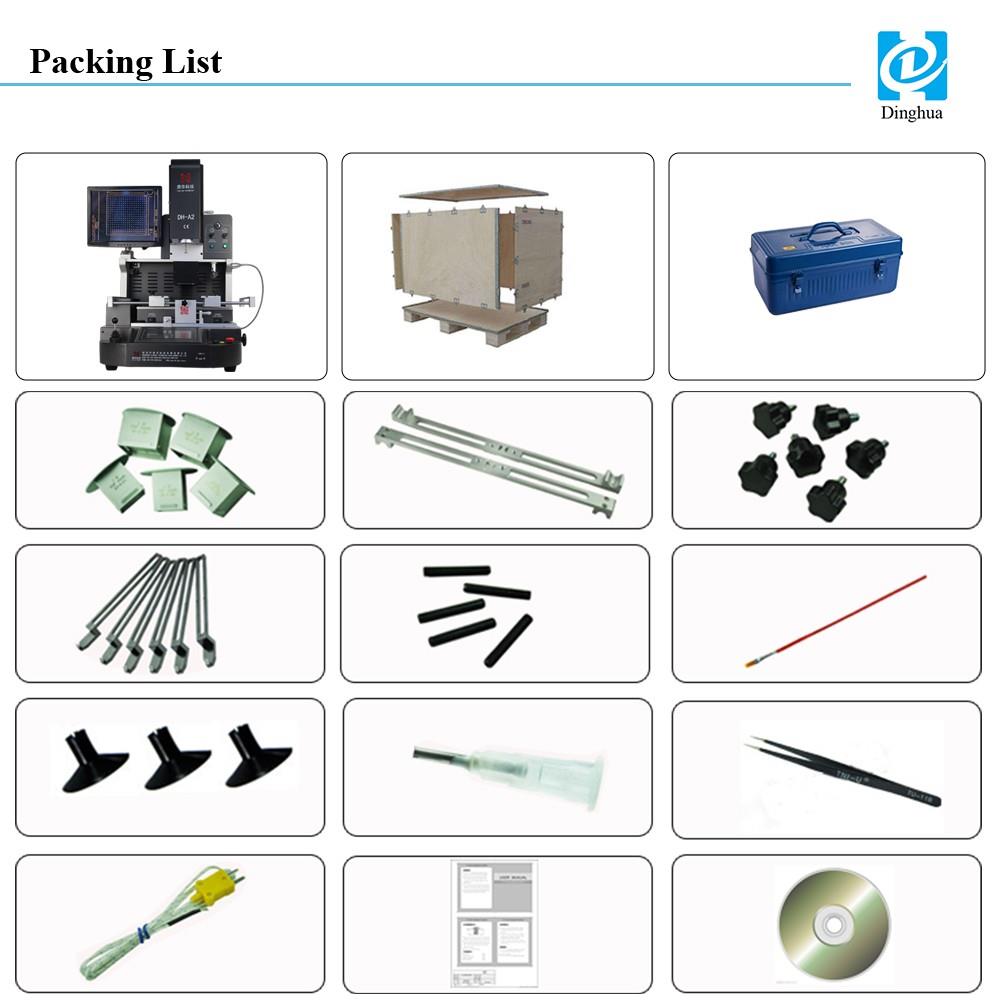

1. Машина: 1 комплект
2. Все упаковано в прочные и прочные деревянные ящики, подходящие для импорта и экспорта.
3. Верхняя насадка: 3 шт. (31*31 мм, 38*38 мм, 41*41 мм)
Нижнее сопло: 2 шт. (34*34 мм, 55*55 мм)
4. Балка: 2 шт.
5. Ручка сливовая: 6 шт.
6. Универсальное приспособление: 6 шт.
7. Опорный винт: 5 шт.
8. Ручка-кисть: 1 шт.
9. Вакуумная чашка: 3 шт.
10. Вакуумная игла: 1 шт.
11. Пинцет: 1 шт.
12. Провод датчика температуры: 1 шт.
13. Профессиональная инструкция: 1 шт.
14. Учебный компакт-диск: 1 шт.
Несколько распространенных вопросов о том, как установить температуру паяльной станции BGA для мобильных устройств:
1, избыточный поток и загрязнение:На поверхности BGA слишком много флюса, а стальная сетка, шарики припоя и стол для размещения шариков не чистые и не сухие.
2. Условия хранения:Паяльную пасту и шарики припоя нельзя хранить в холодильнике при температуре 10 градусов. Печатная плата и BGA могут быть влажными и не подвергаться термической обработке.
3, карта поддержки печатной платы:Если при пайке BGA опорная плата печатной платы затянута слишком плотно, не остается места для теплового расширения, что может привести к деформации и повреждению платы.
4. Разница между этилированным и бессвинцовым припоем:Свинцовый припой плавится при 183 градусах, а бессвинцовый припой плавится при 217 градусах. Свинцовый припой обладает лучшей текучестью, а бессвинцовый припой менее текучий, но экологически чистый.
5. Очистка пластины инфракрасного нагрева:Темную инфракрасную нагревательную пластину внизу нельзя очищать жидкими веществами. Для очистки используйте сухую ткань и пинцет.

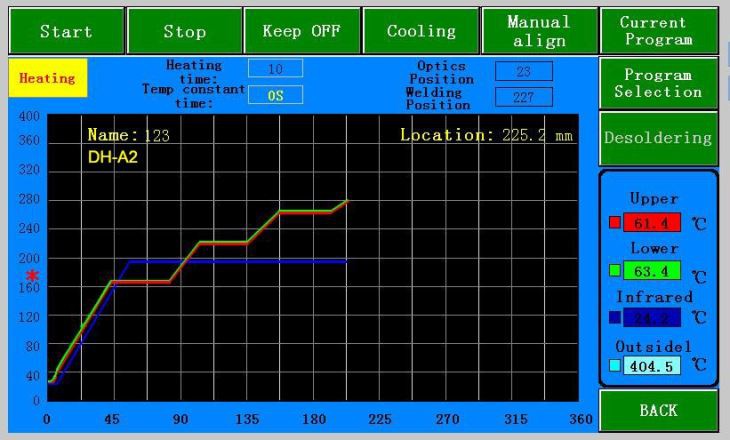

6.Регулировка температурных кривых:Если измеренная температура не достигает 150 градусов после окончания второй стадии (стадии нагрева), целевую температуру на температурной кривой второй ступени можно увеличить или продлить время постоянной температуры. Как правило, измерение температуры должно достигать 150 градусов после завершения второго прогона кривой.
7. Максимальный температурный допуск:Максимальная температура, которую может выдержать поверхность BGA, составляет менее 250 градусов для этилированного припоя (стандарт 260 градусов) и менее 260 градусов для бессвинцового припоя (стандарт 280 градусов). Для получения точной информации обратитесь к спецификациям BGA заказчика.
8, регулировка времени оплавления:Если время оплавления слишком короткое, умеренно увеличьте время поддержания постоянной температуры секции оплавления и при необходимости увеличьте это время.
Хотя настройка температурной кривой для паяльной станции BGA может быть сложной, ее необходимо проверить только один раз. После сохранения температурной кривой ее можно использовать повторно несколько раз. Терпение и пристальное внимание в процессе настройки необходимы для правильной настройки паяльной станции BGA и, следовательно, обеспечения высокой производительности доработки.
