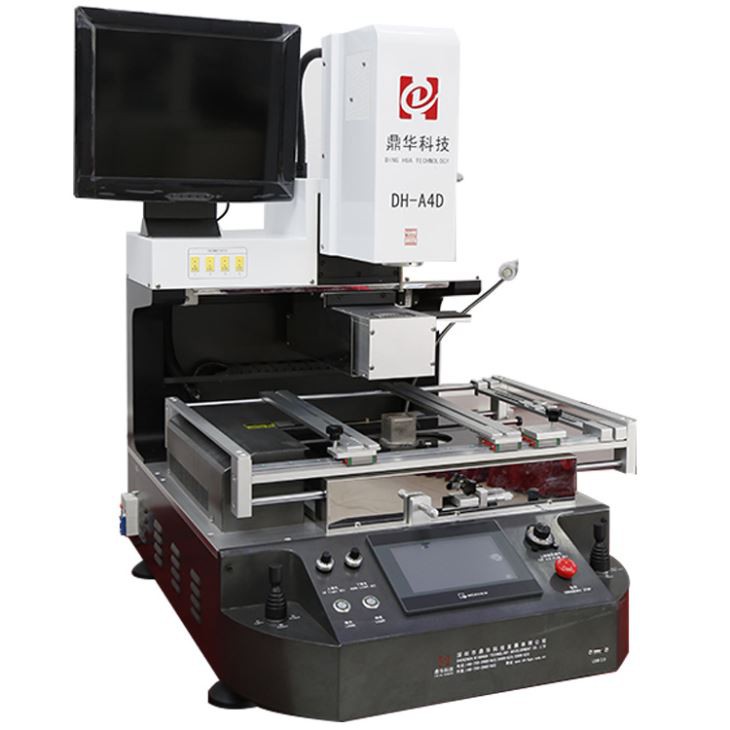

Optical Xbox360 BGA Station
Оптический Xbox360 BGA REWALL Station Dinghua DH-A4D-это полная автоматическая машина для перевозки SMT/BGA, в которой есть углеродные нагревающие трубки и покрытие стекла, высокая автоматическая оптическая CCD и фидера для чипсов, может работать в направлении направо/влево или спереди/спереди, и Laser-Point-In-Top Hot Head (7}}}}}
Описание
Dinghua DH-A4D-это полностью автоматическая машина для перевозки SMT/BGA, оснащенная нагревающими трубками из углеродного волокна и крышкой стеклянного кора Операция .
Оптическая станция xbox 360 BGA Rework предназначена для восстановления соединений BGA Chip на Xbox 360, PS3, ноутбуках, смартфонах и других электронных платах . Она интегрирует оптическое видение (CCD-камера и лазер) для точного выравнивания, многозоновое нагревание с использованием горячего воздушного и предварительного выбора, автоматизированное, а также протоколовое прикосновение, и протоконовое, а также протоконовое и протоконовое, а также протоконовое прикосновение, и протоконовое, а также протоколовое, и протоколовое, а также протоколовое и протоколовое, а также протоколовое прикосновение и протокол и протоколо HMI с хранением профиля для повторяемых рабочих процессов .
Параметр продукта
|
Общая мощность |
6800W |
|
Верхний обогреватель |
1200W |
|
Нижний обогреватель |
2 -й 1200 Вт, 3 -й немецкий ИК -обогреватель 4200 Вт |
|
Власть |
110 ~ 220 В ± 10 ％ 50/60 Гц |
|
Режим работы |
Двойные джойстики |
|
Оптическая CCD -камера объектив |
Автоматический передний / назад, правый / слева или ручное по джойстикам, импортируется из Panasonic |
|
Фидер |
Полное автоматическое, приложение для чипа 1*1 ~ 80*80 мм |
|
Увеличение камеры |
10x - 220x |
|
Workbench тонкая настройка: |
± 15 мм вперед/назад, ± 15 мм вправо/слева |
|
Позиционирование BGA |
Лазерное положение, быстрое и точное положение печатной платы и BGA |
|
Регулировка угла чипа BGA |
Максимум 60 градусов |
|
Верхняя скорость потока воздуха |
Определена путем отрегулирования ручки, предотвратите перемещение Tiny BGA |
|
Позиционирование платы |
Интеллектуальное позиционирование, PCB можно отрегулировать в направлениях x, Y с «5 баллов поддержкой» + v-grove pcb кронштейн + универсальные приспособления, пружина установка на PCB Workbench, защита печатной платы от деформации . |
|
Контроль температуры |
K датчик, закрытый петля |
|
Точность размещения: |
± 0,01 мм |
|
Методы работы |
ПЛК Управление, сервопривод |
|
Точность температуры |
± 1 градус |
|
Освещение |
Рабочий свет под руководством Тайваня, любой регулируемый угол регулируется |
|
Хранилище профиля температуры |
50000 групп |
|
Размер печатной платы |
Макс 410 × 450 мм мин 22 × 22 мм |
|
BGA Chip |
2x 2 - 80 x80 мм |
|
Минимальное расстояние между чипами |
0,15 мм |
|
Внешний датчик температуры |
4 шт |
|
Размеры |
700x700x950 мм |
|
Вес нетто |
95 кг |
Детали продукта

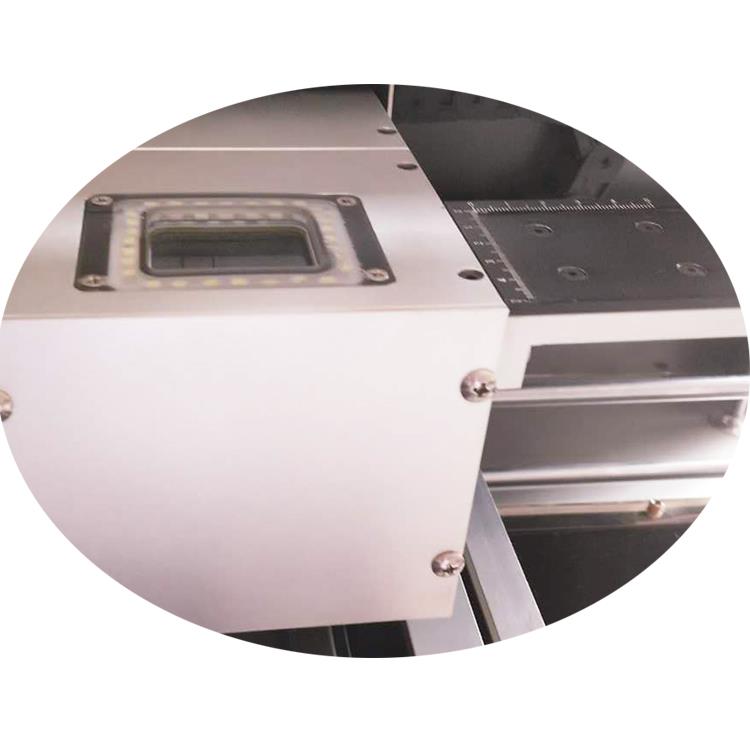

Оптическая ПЗС и фидер работает вместе для визуализации печатных плат и микросхем чипов для падения или пайки, особенно
Когда позиционирование установлено на сенсорном экране, верхняя головка автоматически найдет местоположение чипа .
Всего есть 3 микрометра, один находится на верхней головке для регулировки угла чипа, максимум 60 градусов, а два - для печатной платы
Позиционирование перемещено +/- 15 MM, чтобы сделать PCB Workbench влево/вправо или назад/передний, точность 0 . 01 мм.

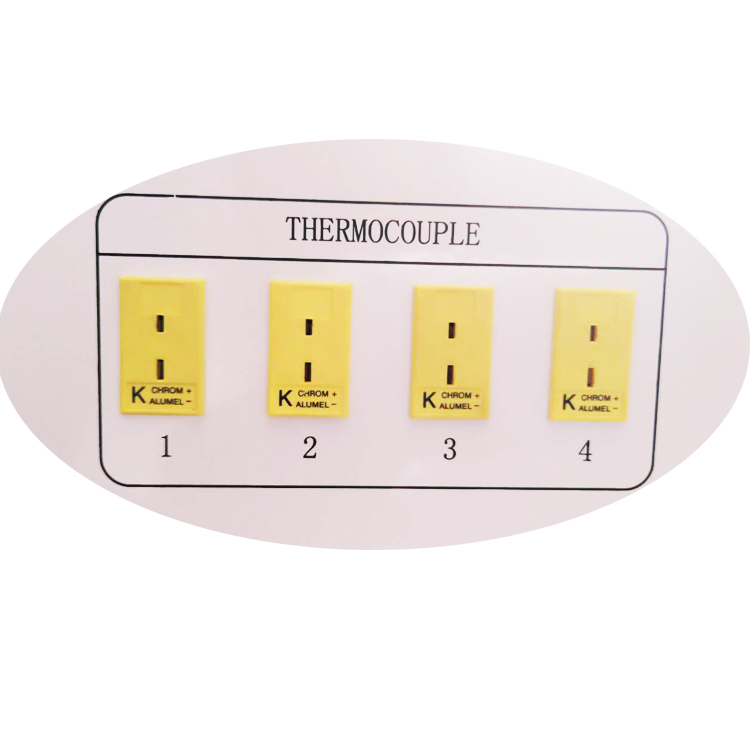

Thermocouple, 4 ПК доступны, для реального температурного обнаружения, и, если необходимо, могут быть калиброваны некоторые температуры .

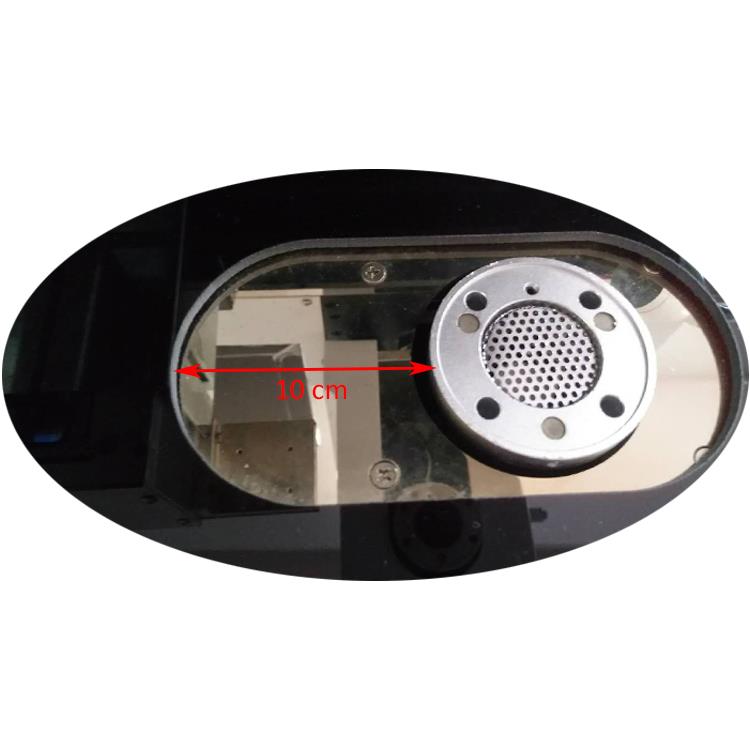

ИК-предварительная область, покрытая анти-высокой температурной стеклянной щитом, которая может предотвратить падение любых небольших компонентов или пыли внутри .
Кроме того, вся область ИК может быть перемещена влево или вправо максимум 10 см, для нагрева положения чипа .

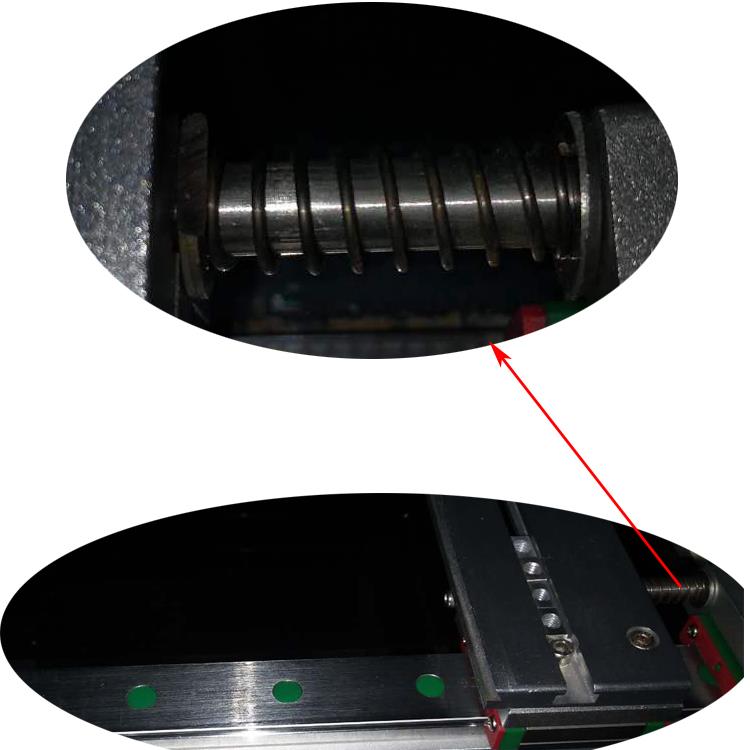

Пружина на печатной плате может защитить защиту печатной платы при нагревании .

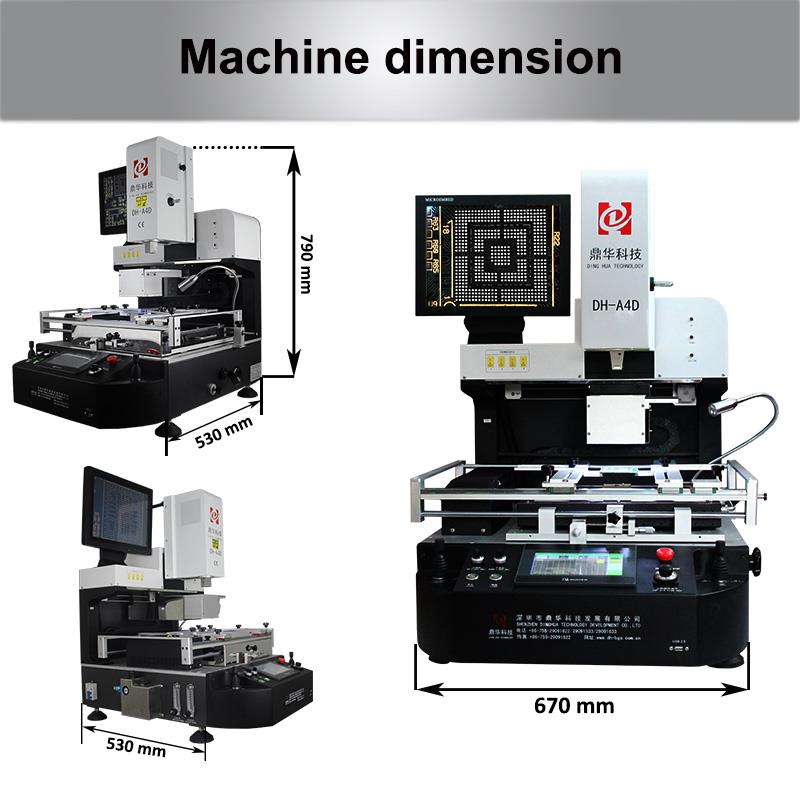

SMT/BGA Rework Station DH-A4D, размеры: лWH = 670530790 мм, упаковано в фанерную коробку с внутренней пеной для защиты машины ., отправляется ли она в Европу, США или любую другую страну, одобрено .
Доставка, упаковка и послепродажная станция перевозки Optical Xbox 360 BGA:
Машины, такие как DH-A4D, вибрируют не менее чем за 24 часа до доставки . Мы являемся единственным производителем, который выполняет вибрационные тестирование для станций перевозки BGA . После вибрации непрерывно запускается в течение как минимум 12 часов..
Каждое устройство упаковано в фьюмитированную фанерную коробку . Независимо от страны назначения, нет никаких ограничений на импорт .
Ценные клиенты, которые используют нашу машину

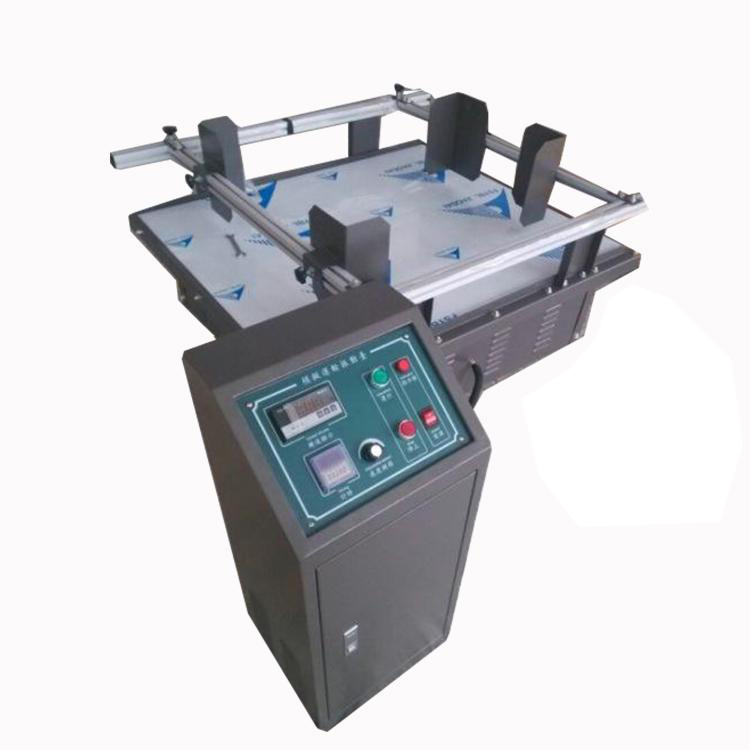

Это машина вибрационного тестирования . Мы были первыми, кто использовал ее для тестирования станций перевозки BGA до доставки, и мы обнаружили, что на протяжении многих лет мы остаемся единственной компанией в Китае, которая делает это .
После вибрационного испытания машина подвергается еще одному раунду тестирования, чтобы убедиться, что не возникли проблем .
Мы предлагаем 2- Год -гарантию на всю машину, 3- Год гарантии на обогреватели и техническая поддержка по жизни .
Клиенты, которые сотрудничали с нами
Часто задаваемые вопросы
Q1: Как мы управляем вашими машинами?
A1:Мы предоставляем руководство пользователя и операционные видеоролики для наших клиентов . дополнительно, если клиенты посещают нашу компанию, мы можем продемонстрировать операцию шаг за шагом ., обычно требуется2-3 часы для нового пользователя, чтобы освоить эти навыки .}
Q2: Какую службу после продажи вы предлагаете?
A2:Как правило, мы предоставляем трехлетнюю гарантию на провода нагревателя, двухлетнюю гарантию на всю машину и техническую поддержку пожизненного времени .
Q3: Сколько дней потребуется для получения машин и какие варианты доставки доступны?
A3:Мы можем отправить машины в пределах 2-3 через несколько дней после получения полной оплаты . точное время доставки зависит от выбранного метода доставки:
- 3-7 Дничерез DHL, FedEx, UPS и т. Д. . (служба от двери до двери)
- 3-5 Днипо воздуху в ваш аэропорт (сервис от двери до аэропорта)
- 25-35 Днипо морю в морской порт (сервис порта-порт)
Q4: Как пакет? Это безопасно во время доставки?
A4:Все машины переработки BGA надежно упакованы в стандартные прочные деревянные коробки с пеной, чтобы обеспечить безопасность во время доставки.
Ноу-хау о станции переработки BGA
Горячий воздух и инфрареда (IR) - это два основных типа станций переделки, обычно используемые OEM -производителями и производителями контрактов с печатной платой сегодня . Каждый тип имеет свои преимущества и недостатки . Выбор правого для вашего приложения требует внимания на несколько факторов, включая ваш бюджет, трудоустройство и опытный персонал {2}
Ниже мы описываем некоторые различия между станциями переработки Hot Air и IR BGA ., есть вопросы или нужна помощь в определении того, что вам подходит? Команда Precision PCB Services, Inc . здесь, чтобы помочь вам . Свяжитесь с представителем напрямую по телефону или по электронной почте для персонализированной поддержки .
