Катушечный счетчик рентгеновских лучей SMT
Быстро и точно обнаруживайте такие материалы, как 7-17-дюймовые лотки/лотки Jedec/IC.
и чувствительные к влаге сумки
Описание
Описание продукции
Он использует принцип рентгеновской перспективы и координацию с алгоритмическим программным обеспечением собственной разработки с функциями искусственного интеллекта для быстрого и точного подсчета количества объектов в лотке для материала, который также имеет возможность автоматического сканирования кодов и загрузки данных.
для MES, ERP и других систем.

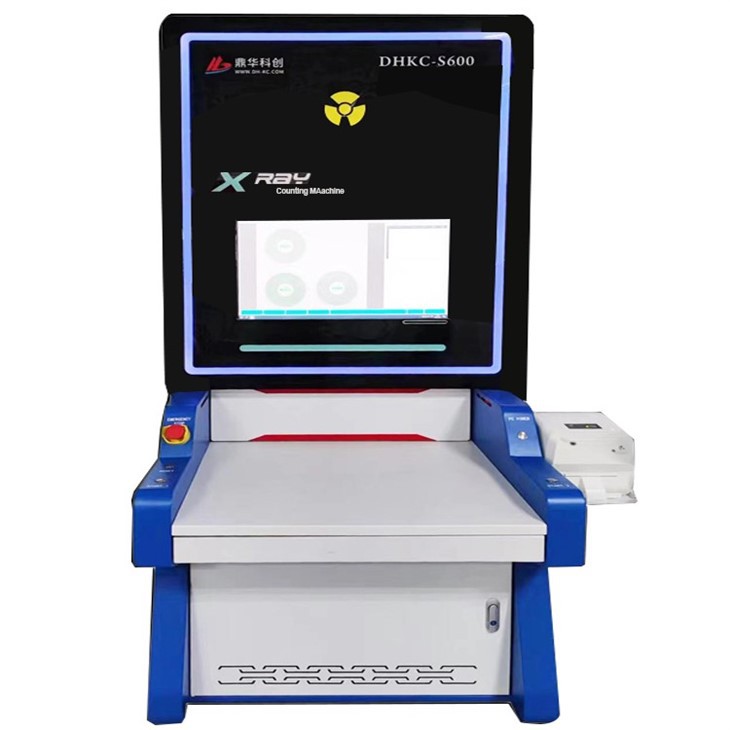

Машина для счета рентгеновских лучей. также известный как счетчик рентгеновских катушек, использует герметичные рентгеновские трубки 40–90 кВ, которые соответствуют расчетным техническим требованиям для различных продуктов.
Применение продуктов

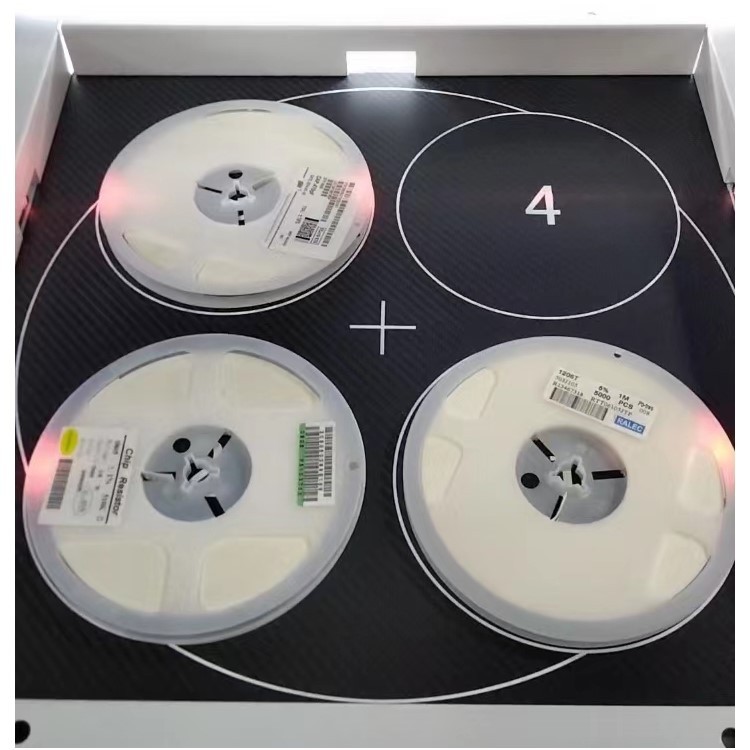

Машина для счетчика рентгеновских лучей может противостоять 1–4 лоткам 7- дюймов, как показано ниже, или 1 лотку диаметром 17 дюймов, помещенному внутрь.
Параметр продуктов
| Источник питания | 100~250В 50/60Гц |
| Номинальная мощность | 1000W |
| источник рентгеновского излучения | Светоотражающий герметичный фокус мини-типа |
| рентгеновская валюта | 0~1100 мкА |
| Размер фокуса | 33~110μm |
| Пиксельная матрица | 3072*3072 |
| Размер изображения | 430мм*430мм |
| Пространственное разрешение | 5LP/мм |
| Аналого-цифровое преобразование | 16-бит |
| рентгеновский плоский детектор | Аморфный кремний |
| Компьютерная башня | саморазвитие или по желанию |
| Операционная система | Выиграть10 64-бит |
| Конфигурация промышленного компьютера |
1 ТБ/8 ГБ |
| Экран монитора | 24-дюймовый HD-монитор |
|
Размер рабочей платформы |
400 мм*400 мм (опционально) |
| Вес лотка | Макс 10 кг |
| Максимальный лоток | 17 дюймов |
| Минимальная высота | 4 мм |
| Максимальная высота | 80 мм |
| Точность подсчета | 99.99% |
| Минимальные компоненты | 01005 |
| Печать этикеток | Промышленный принтер, печать кодов материалов и результаты подсчета в режиме реального времени |
| Сканирование штрих-кода | Автоматическое сканирование штрих-кодов 1D и 2D |
| Программное обеспечение для счетчика рентгеновских лучей SMT | Поддержка автоматического сохранения статистики SPC, изображений и результатов в любом формате. |
| Система стыковки | Поддержка ERP и MES систем производственной линии. |
| Режим тревоги | Акустооптическая сигнализация |
| Измерение |
Д820мм×Ш1300мм×В2210мм |
| Масса | 800 кг |
Случаи применения продуктов

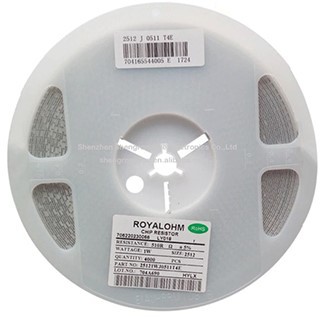

Катушечный рентгеновский счетчик SMT может подсчитывать сопротивление, электрическую емкость, ic, bga, qfn и другие
smd smt компоненты.
Преимущество продукции
1. Механизм защиты от ошибок
Лоток с материалом полностью индуктивно идентифицируется и подключается к принтеру в режиме реального времени.
Возьмите любой лоток с материалами и мгновенно распечатайте информацию о материале лотка.
2. Стыковка данных
Подключайтесь к системным данным, таким как MES/ERP/WMS, взаимодействуйте с данными в режиме реального времени и загружайте их.
и своевременно обновлять информацию о заказе.
3.Алгоритм искусственного интеллекта
Он имеет самостоятельно разработанное программное обеспечение для алгоритмов функций Al, которое позволяет быстро и точно рассчитывать
количество материалов в разгрузочном лотке и повысить эффективность работы.
4. Применимая сцена
Он подходит для различных типов чип-компонентов, устройств SMD выше 01005 и счетных устройств.
точность достигает более 99,99%.
Демонстрационное видео
Как использовать рентгеновский снимок счетчика катушек SMD:
