Полностью автоматическая паяльная станция Bga

   Полностью автоматический ремонтный станок BGA с системой оптического выравнивания и автоматической подачей чипа

Оптическое выравнивание, интеллектуальное управление температурой, автоматическая распайка и пайка и переделка одним ключом,

которые могут помочь вам упростить процедуры доработки.

Параметры продукта

Иллюстрация продукта

Описание функции

Экран монитора

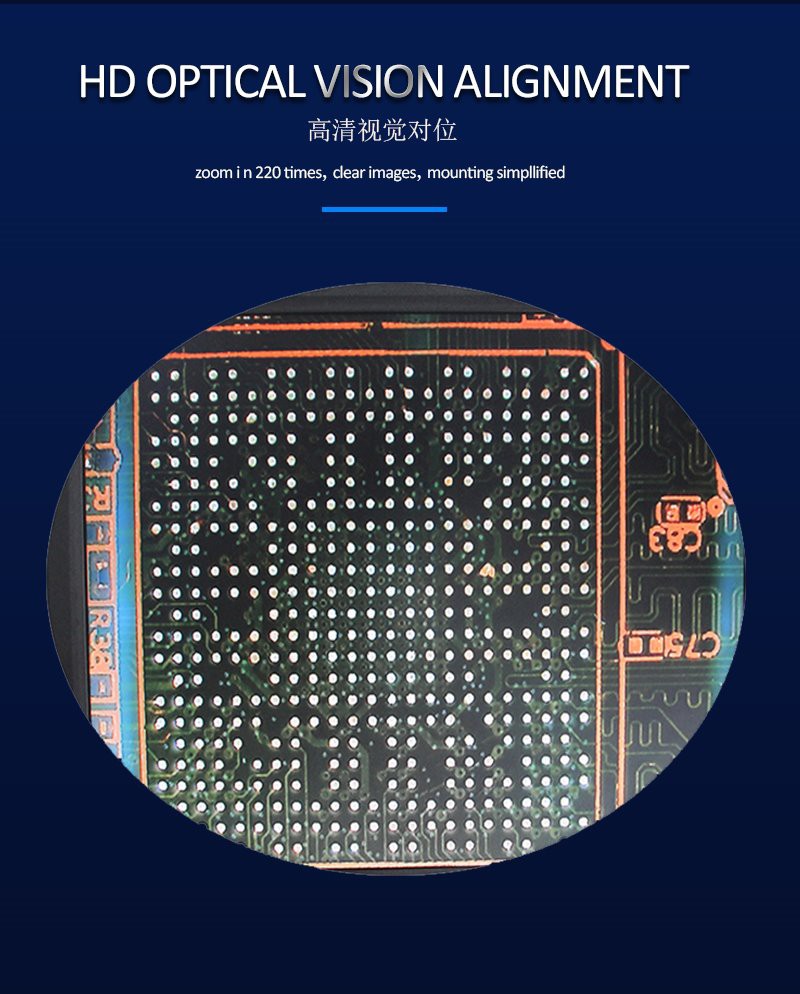

Оптическая ПЗС-система юстировки высокой четкости, позволяющая оператору легко управлять ремонтной машиной BGA,

поскольку процедура монтажа видна на экране дисплея.

Крепление и верхний нагрев интегрированы

Лазер указывает положение чипа, вакуумные насадки автоматически подхватываются или заменяются для отпайки или пайки.

Область ИК-подогрева

Нагревательная трубка из углеродного волокна, которая быстро нагревается, имеет высокую эффективность и длительный срок службы.

Анти-высокотемпературный стеклянный экран, покрывающий область ИК-подогрева, которая даже

тепла и предотвращает падение мелких компонентов внутрь.

Сенсорный экран

Автоматически генерировать кривые для температурных профилей, в режиме реального времени показывая их температуры, часто

для измерения рабочих температур, чтобы фактическая температура достигалась при заданных температурах.

Чипсы

Например, TDFN, TSOP, PBGA, CPGA и SOT-233, а также другие типы микросхем, не указанные выше.

Соответствующие знания о том, как проверить одну материнскую плату:

В повседневной жизни нередки случаи поломки материнской платы. Важность материнской платы компьютера хорошо известна, поэтому, когда материнская плата компьютера сломана,

очень серьезная проблема. Что произойдет, если материнская плата компьютера сломается? Как отремонтировать материнскую плату компьютера? Далее мы представим подробную компьютерную мать

методы ремонта платы:

Метод ремонта материнской платы компьютера?

Симптомы поломки материнской платы: зависание, синий экран

1. Наиболее распространенной неисправностью материнской платы является вздутие конденсатора материнской платы. Неисправность в том, что компьютер время от времени перезагружается, и система работает нестабильно. Потому что

является модулем питания, если конденсаторов слишком много, может не быть реакции на загрузку или вентилятор для поворота дисплея. показывать.

2. Если микросхема материнской платы повреждена, это означает, что нет реакции на загрузку или все вентиляторы работают, а дисплей не реагирует. Кроме того, если его можно включить, он

не обязательно означает, что с железом все в порядке.

Причины повреждения материнской платы

Человеческий фактор: подключение и отключение карт ввода-вывода под напряжением, а также повреждение интерфейсов, микросхем и т. д., вызванное неправильным применением силы при установке плат и разъемов. Плохая среда:

статическое электричество часто приводит к выходу из строя чипов (особенно чипов CMOS) на материнской плате. Кроме того, когда на основной плате происходит сбой питания или генерируются всплески.

Кратковременно под действием напряжения сети он часто повреждает микросхему рядом с разъемом питания на системной плате. Если материнская плата покрыта пылью, это также вызовет появление сигнала

орт цепи и так далее.

Общие методы обслуживания материнской платы

1. Метод наблюдения

Сначала проверьте, нет ли на материнской плате следов подгорания, не поврежден ли внешний вид, не перекошены ли вилки и розетки, не повреждены ли выводы сопротивления и конденсатора.

прикосновение, не треснул ли чип, не вздулась ли медная фольга на материнской плате и т. д. Часто повреждаются электролитические конденсаторы на материнской плате. Легко найти

наружу через наблюдение. Как только возникает проблема, вы можете найти соответствующий конденсатор и заменить его, и проблема может быть решена.

2. Метод очистки

Сначала используйте чистящий инструмент, такой как щетка, чтобы удалить пыль с материнской платы, чтобы устранить неисправность короткого замыкания, вызванную слишком большим количеством пыли, а затем используйте ластик, чтобы стереть оксид

слой на поверхности доски, чтобы избежать окисления доски.

3. Подключи и замени метод

Этот метод может определить, связана ли неисправность с материнской платой или с устройством I/0. Конкретная операция состоит в том, чтобы заменить сменную плату или чип того же типа, а затем оценить

неисправность в соответствии с изменением явления неисправности. В основном используется в простой в подключении среде обслуживания, такой как ошибка самопроверки памяти, та же память может быть заменена на

определить причину неисправности.

4. Метод диагностики программного обеспечения

Метод диагностики программного обеспечения — это метод помощи в обслуживании аппаратного обеспечения материнской платы с помощью прилагаемой диагностической программы или тестового программного обеспечения. Этот метод

подходит для проверки различных неисправностей схемы интерфейса и различных неисправностей схемы с адресными параметрами.

Если вы проверили свою материнскую плату в соответствии с процедурами, описанными выше, но по-прежнему не работает, пожалуйста, используйте полностью автоматический ремонтный станок BGA для ремонта в ближайшее время.
