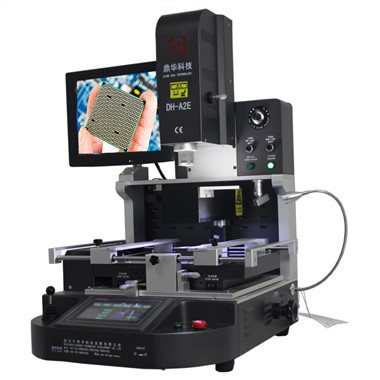

Оборудование для ремонта мобильного телефона BGA
1. Инфракрасная система нагрева 2. Три независимых нагревателя 3. верхний нагреватель и сону 2 в 1 дизайн 4. сопла горячего воздуха
Описание

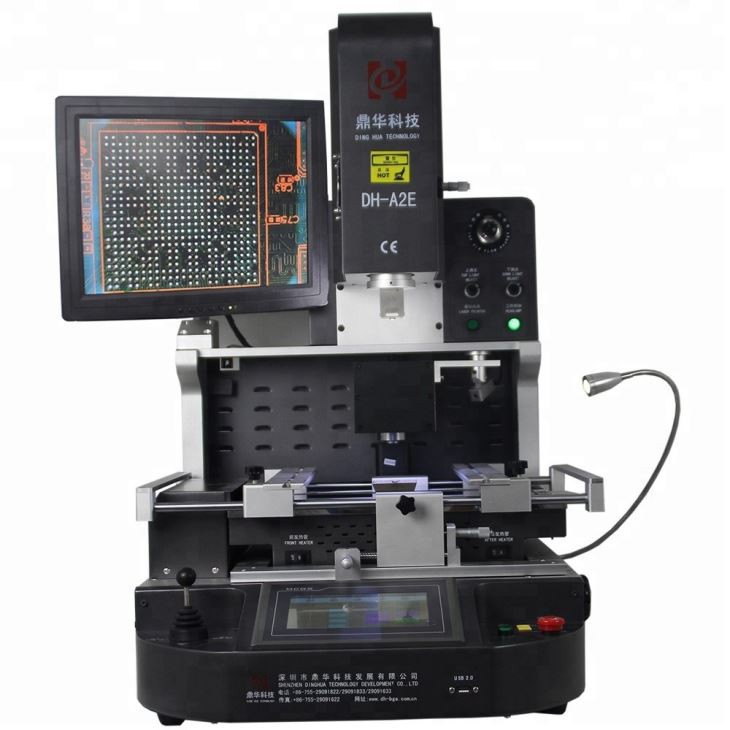

Оборудование для ремонта мобильного телефона BGA
Операция Демо:
Ремонт мобильного телефона BGA Sentering Table Оборудование «Относится к специализированным инструментам и рабочим станциям, используемым для пайки и переработки компонентов BGA (массива шаровых сетей) в ремонте мобильных телефонов . BGA-это тип поверхностной упаковки, используемой для интегрированных цирк (ICS), обычно встречающихся в мобильных телефонах .}}}}}}}}
Десющий BGA Ball и Tin
Технические характеристики:
| 1 | Общая мощность | 5200w |
| 2 | 3 независимых обогревателей | Top Hot Air 1200 Вт, нижний горячий воздух 1200 Вт, нижний инфракрасный предварительный нагрев 2700 Вт |
| 3 | Напряжение | AC220V ± 10% 50/60 Гц |
| 4 | Электрические детали | 7 '' Сенсорный экран + высокопроизводительный интеллектуальный модуль управления температурой + драйвер шагового двигателя + PLC + LCD -дисплей + Оптическая система CCD с высоким разрешением + позиционирование лазера |
| 5 | Контроль температуры | K-Sensor Clod-Cloop + PID Автоматическая температура + модуль температуры, точность температуры в пределах ± 2 градуса . |
| 6 | Позиционирование платы | V-Grove + Universal Perforction + подвижная полка печатной платы |
| 7 | Применимый размер печатной платы | Макс 370x410 мм мин 22x22 мм |
| 8 | Применимый размер BGA | 2x2mm ~ 80x80 мм |
| 9 | Размеры | 600x700x850 мм (L*W*H) |
| 10 | Вес нетто | 70 кг |
Приложения:
Характеристика:
Оборудование для ремонта мобильного телефона BGAпредназначен для работы с различными размерами BGA, QFP и других компонентов ., которая оснащена расширенной оптической системой, называемой «Split Vision», и точная система паяльства позиционирования, позволяющая легко и безопасно заменить любой компонент . Встроенный ЖК-монитор Точная регулировка положения Soladering {{3}
Товарная накладная :
Материалы: Сильный деревянный корпус+деревянные батончики+доказательства жемчужных хлопков с пленкой
- Оборудование для ремонта мобильного телефона 1 шт.
- 1 шт
- 1pc Руководство по инструкции
- 1PC CD видео
- 3pcs Top сопла
- 2pcs нижние форсунки
- 6pcs Универсальные светильники
- 6 шт. Прикрепленные винты
- 4pcs поддерживает винт
- Размер присоски: диаметры в 2,4,8,10,11 мм
- Внутренний шестигранник: M2/3/4
- Размер: 81*76*85 см
- Вес брутто: 115 кг
Спецификация:
|
Общая мощность |
5200W |
|
Верхний обогреватель |
1200W |
|
Нижний обогреватель |
2 -й 1200 Вт, 3 -й ИК -обогреватель 2700 Вт |
|
Напряжение |
AC220V/110 В ± 10 ％ 50 Гц |
|
Система кормления |
Автоматическая система кормления для чипа |
|
Режим работы |
Два режима: ручный и автоматический, бесплатный выбор! HD сенсорный экран, интеллектуальная человеческая машина, настройка цифровой системы . |
|
Хранилище профиля температуры |
50, 000 Группы (неограниченное количество групп) |
|
Оптическая CCD -камера объектив |
Автоматическое растяжение и складывание, чтобы выбрать и поставить BGA -чип |
|
Увеличение камеры |
1,8 миллиона пикселей |
|
Workbench тонкая настройка: |
± 15 мм вперед/назад, ± 15 мм вправо/слева |
|
Точность размещения: |
± 0,015 мм |
|
Позиционирование BGA |
Лазерное позиционирование, быстрое и точное положение печатной платы и BGA |
|
Положение печатной платы |
Интеллектуальное позиционирование, PCB может быть отрегулирована в направлении x, y с помощью «5 баллов поддержки» + v-groov pcb кронштейн + универсальные светильники . |
|
Освещение |
ТАЙВАНСКИЙ СВОДИ |
|
Контроль температуры |
K датчик, закрытие петли, управление ПЛК |
|
Точность температуры |
± 2 градуса |
|
Размер печатной платы |
Максимум 450 × 400 мм мин 22 × 22 мм |
|
BGA Chip |
1x 1 - 80 x80 мм |
|
Минимальное расстояние между чипами |
0,015 мм |
|
Внешний датчик температуры |
1 шт |
|
Размеры |
L740 × W630 × H710 мм |
|
Вес нетто |
70 кг |
