Машина для ремонта компьютеров BGA Rework System

Оптическое выравнивание — отображение призмы и светодиодное освещение осуществляется через оптический модуль для регулировки распределения светового поля так, чтобы изображение небольшого чипа отображалось на дисплее для достижения оптического выравнивания и ремонта. Говорить о неоптическом выравнивании — значит совместить BGA с линией экрана печатной платы и указать невооруженным глазом, чтобы добиться восстановления выравнивания.

Интеллектуальное операционное оборудование для визуального выравнивания, сварки и разборки элементов BGA разных размеров может эффективно повысить производительность ремонта и значительно снизить затраты.

В настоящее время в ремонтной системе имеется три режима нагрева: горячий воздух вверх + инфракрасный вниз, инфракрасный вверх и вниз и горячий воздух вверх и вниз. В настоящее время нет окончательного вывода о том, какой путь является лучшим. Некоторые из принципов производства верхнего горячего воздуха - это вентиляторы, некоторые - воздушные насосы, и последние относительно лучше. В настоящее время инфракрасное отопление в основном осуществляется в дальнем инфракрасном диапазоне, поскольку длина волны дальнего инфракрасного диапазона представляет собой невидимый свет, нечувствительный к цвету, в основном одинаковый показатель поглощения и преломления различных веществ, поэтому он лучше, чем инфракрасное отопление. Разновидность пайки оплавлением горячим воздухом: нижняя часть печатной платы должна иметь возможность нагреваться. Целью этого нагрева является предотвращение коробления и деформации, вызванных односторонним нагревом печатной платы, а также сокращение времени плавления паяльной пасты. Этот нижний нагрев особенно важен при переработке BGA пластин большого размера. Вид В нижней части оборудования для ремонта BGA есть три режима нагрева: один - нагрев горячим воздухом, другой - инфракрасный нагрев, а третий - горячий воздух + инфракрасный нагрев. Преимуществом воздушного отопления является равномерный нагрев, что рекомендуется для общего процесса ремонта. Недостатком инфракрасного нагрева является неравномерный нагрев печатной платы. Теперь горячий воздух + инфракрасное излучение

широко используется в Китае.

Управление прибором, низкая скорость ремонта, легко сжигаемые чипы BGA, особенно бессвинцовые BGA. По сравнению с некоторыми ремонтными столами высокого класса, здесь имеется управление ПЛК и полное компьютерное управление.

Выберите хорошее сопло возврата горячего воздуха. Сопло возврата горячего воздуха относится к бесконтактному нагреву. Во время нагрева припой каждого паяного соединения на BGA одновременно расплавляется потоком высокотемпературного воздуха. Он может обеспечить стабильную температурную среду на протяжении всего процесса рециркуляции и защитить соседние устройства от повреждения конвективным горячим воздухом. Успех зависит от равномерности распределения тепла на корпусе и площадке печатной платы, без выдувания и перемещения компонентов при оплавании. Тип температуры термостойкости большинства полупроводниковых устройств в процессе ремонта BGA составляет 240 ° C ~ 600 ° C. Для системы ремонта BGA очень важен контроль температуры и однородности нагрева. В случае ремонта передача тепла конвекцией включает выдувание нагретого воздуха через сопло, имеющее ту же форму, что и элемент. Воздушный поток является динамичным, включая ламинарный эффект, зону высокого и низкого давления и скорость циркуляции. Когда эти физические эффекты сочетаются с поглощением и распределением тепла, становится ясно, что конструкция сопел горячего воздуха для локального обогрева, а также правильный ремонт BGA являются сложной задачей. Любое колебание давления или проблема с источником сжатого воздуха или насосом, необходимым для системы горячего воздуха, существенно снизит производительность машины.

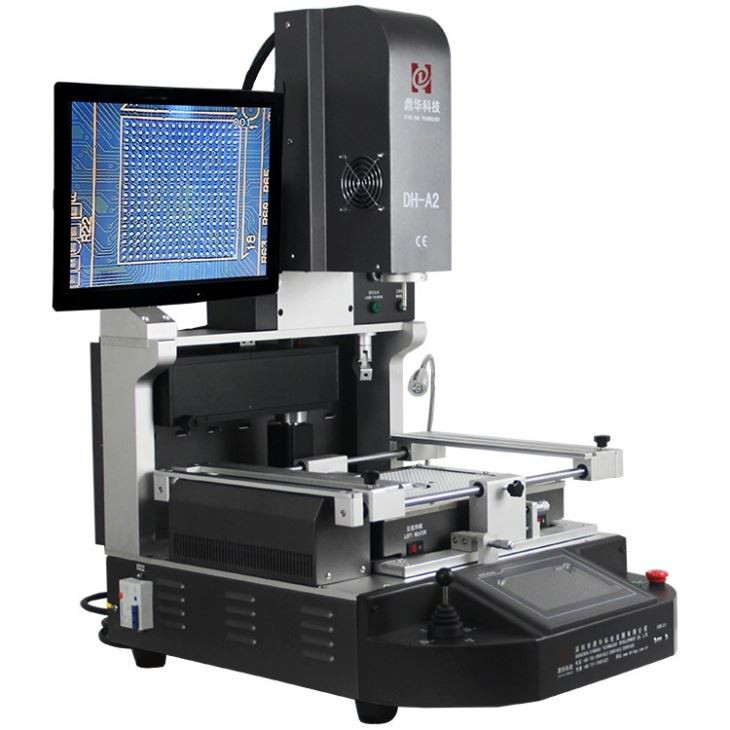

Эффективное время: DH-A2 производства Shenzhen Dinghua Technology Development CO, Ltd. Большая нижняя часть полезной модели оснащена инфракрасным обогревом, который состоит из шести групп инфракрасных нагревательных трубок; маленькое дно принимает инфракрасный нагревательный ветер; верхняя часть использует нагрев горячим воздухом, который состоит из группы намоток нагревательного провода и газовой трубы высокого давления. Система управления использует режим ПЛК, который может хранить 200 температурных кривых.
