Паяльная станция Xbox360 BGA с сенсорным экраном

Паяльная станция Xbox360 с сенсорным экраном

Быстрый просмотр:

Оригинальная заводская цена! Паяльная машина DH-A1 BGA с ИК-нагревателем для ремонта Xbox360 уже в наличии.

Наша паяльная станция в основном используется для доработки BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED и т. д. С

Многофункциональный и инновационный дизайн, машина Dinghua может выполнять универсальную установку, монтаж и пайку.

1. Спецификация

2.Описание паяльной станции DH-A1 BGA.

1. С голосовым предупреждением за 5-10 секунд до окончания нагрева: напомните оператору, чтобы он вовремя забрал чип BGA. После

Нагрев, охлаждающий вентилятор будет работать автоматически, когда температура опустится до комнатной температуры (<45℃ ),

Система охлаждения автоматически остановится, чтобы предотвратить старение нагревателя.

2. Сертификация CE. Двойная защита: защита от перегрева + функция аварийной остановки.

3. Внешнее подключение к цифровому паяльнику для быстрой, удобной и высокой эффективности очистки банки!

4. Лазерное позиционирование, простое и удобное позиционирование.

3. Почему вам следует выбрать Динхуа?

1. Мы являемся профессиональным производителем паяльных станций BGA. И работаем в этой сфере более 13 лет.

Занимается проектированием, разработкой, производством и продажей.

2. Наша машина является лучшей по качеству и низкой цене. Пользуются популярностью среди ремонтных мастерских и учебных заведений по всему миру.

Приветствуем вас стать нашим агентом.

3. Быстрая доставка: FedEx, DHL, UPS, TNT и EMS. Многие модели постоянно в наличии.

4. Оплата: Western Union, PayPal, T/T.

5.OEM и ODM приветствуются.

6.Все машины будут оснащены руководством пользователя и компакт-диском.

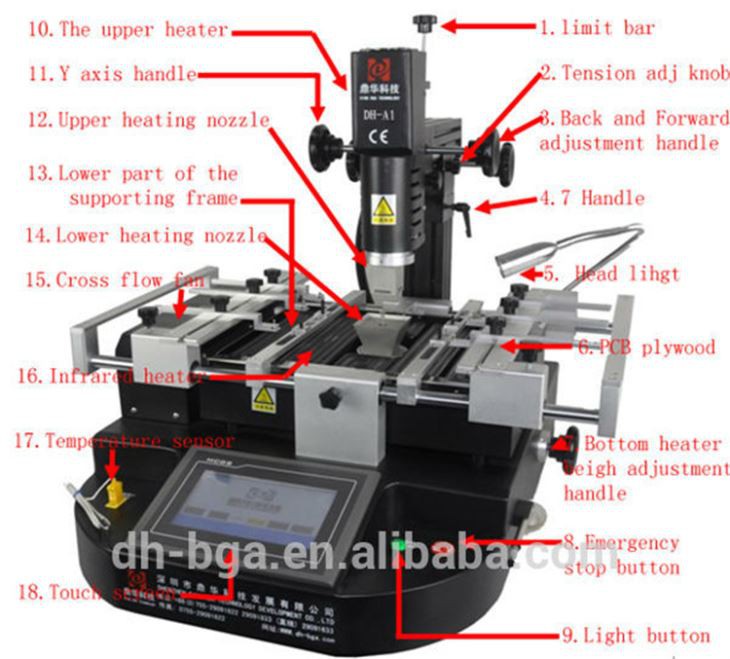

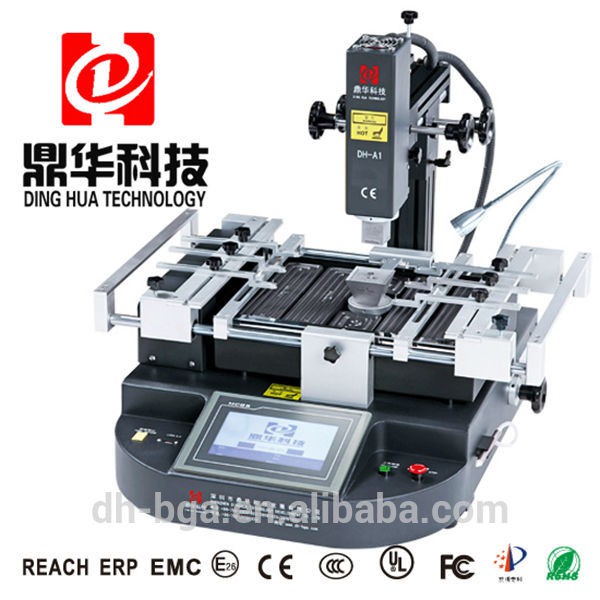

4. Подробные изображения паяльной станции DH-A1 BGA.

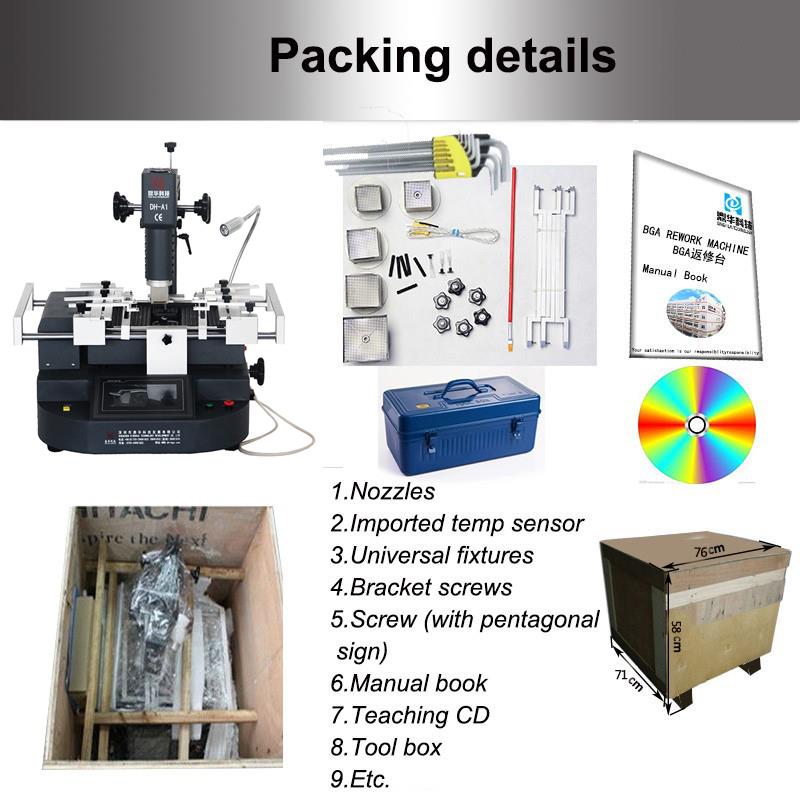

5 Подробности упаковки и доставки паяльной станции DH-A1 BGA

6. Детали доставки паяльной станции DH-A1 BGA.

7. Сопутствующие знания

BGA имеет множество типов корпусов, его форма бывает квадратной или прямоугольной. По договоренности

шариков припоя можно разделить на периферийные, шахматные и полномассивные BGA. В зависимости от различных субстратов,

его можно разделить на три типа: PBGA (пластмассовый шариковый массив Plasticball Zddarray), CBGA (керамический шарикSddarray)

шариковый массив), TBGA (шаровой массив несущего типа с ленточной шариковой сеткой).

1, упаковка PBGA (пластиковая шариковая матрица)

Корпус PBGA, в котором в качестве подложки используется ламинат смола/стекло BT, в качестве герметизирующего материала пластик (эпоксидный формовочный компаунд).

шарик припоя в виде эвтектического припоя 63Сн37Пб или эвтектического припоя 62Сн36Пб2Аг (уже некоторые производители используют бессвинцовый припой),

Соединение шарика припоя и корпуса не требует использования дополнительного припоя. Некоторые корпуса PBGA являются полыми.

структуры, которые делятся на полость вверх и полость вниз. Этот тип PBGA с полостью предназначен для улучшения рассеивания тепла.

производительность, его называют BGA с улучшенной термостойкостью, сокращенно EBGA, а некоторые также называют CPBGA (полая пластиковая шариковая матрица).

Преимущества пакета PBGA заключаются в следующем:

1) Хорошая термическая совместимость с печатной платой (печатная плата — обычно плата FR-4). Коэффициент теплового расширения (КТР)

ламината смола/стекло BT в структуре PBGA составляет примерно 14 ppm/градус, а в печатной плате — примерно 17 ppm/cC.

КТР этих двух материалов относительно близки, что обеспечивает хорошее термическое согласование.

2) В процессе оплавления можно использовать самовыравнивание шарика припоя, то есть поверхностное натяжение расплавленного шарика припоя.

обеспечить требования по выравниванию шарика припоя и площадки.

3) Низкая стоимость.

4) Хорошие электрические характеристики.

Недостатком корпуса PBGA является то, что он чувствителен к влаге и не подходит для корпусов с устройствами, требующими

герметичность и высокая надежность.

2, пакет CBGA (керамический шариковый массив)

В серии корпусов BGA CBGA имеет самую долгую историю. Его подложка представляет собой многослойную керамику, а металлическая крышка припаяна к

подложку герметизирующим припоем для защиты чипа, выводов и площадок. Материал шарика припоя представляет собой высокотемпературную эвтектику.

припой 10Сн90Пб. Для соединения шарика припоя и корпуса необходимо использовать низкотемпературный эвтектический припой 63Sn37Pb.

стандартный шаг шарика составляет 1,5 мм, 1,27 мм, 1,0 мм.

Преимущества корпуса CBGA (керамический шариковый массив) заключаются в следующем:

1) Хорошая воздухонепроницаемость и высокая устойчивость к влаге, что обеспечивает высокую долговременную надежность упакованных компонентов.

2) Электрические изоляционные свойства лучше, чем у устройств PBGA.

3) Более высокая плотность упаковки, чем у устройств PBGA.

4) Тепловые характеристики лучше, чем у структуры PBGA.

Недостатками пакета CBGA являются:

1) Из-за большой разницы в коэффициенте теплового расширения (КТР) между керамической подложкой и печатной платой (КТР

Керамическая подложка A1203 составляет около 7 ppm/cC, а КТР печатной платы составляет около 17 ppm на перо), термическое согласование плохое и

Усталость паяного соединения является основным видом отказа.

2) По сравнению с устройствами PBGA стоимость упаковки высока.

3) Выравнивание шариков припоя по краю корпуса затруднено.

3, решетка керамической колонны CCGA (ceramiccolumnSddarray)

CCGA — это модифицированная версия CBGA. Разница между ними заключается в том, что CCGA использует столбец припоя диаметром 0,5 мм.

и высотой от 1,25 мм до 2,2 мм вместо шарика припоя диаметром 0.87 мм в CBGA для улучшения усталостной стойкости припоя.

соединение. Таким образом, столбчатая структура может лучше снять напряжение сдвига между керамическим носителем и печатной платой, вызванное

термическое несоответствие.
