Оптическая станция перевозки iPad BGA
1 автоматически припаяна, девальщик и крепление чипа BGA IC .
2 CCD -камера высокого определения и система оптического выравнивания .
3. высокая скорость успеха ремонта .
4. 3 нагреватели равномерно .
Описание
1. Приложение
Подходит для ремонта различных печатных плат и чипов .
- Применимо к материнским платам компьютеров, смартфонов, ноутбуков, Macbook, логических плат, цифровых камер, кондиционеров, телевизоров и других электронных устройств, используемых в таких отраслях, как медицинские, коммуникации и автомобиль.
- Совместим с широким диапазоном типов чипов, включая: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA и светодиодные чипы .}}}}}}}}}}}}}}}}}}}}
2. Функции продукта
- Высокий показатель успеха для ремонта чип и печатной платы
- Точная система оптического выравнивания
Камера CCD предлагает до 200 × увеличение с регулируемым верхним/вниз освещением, автофокусом и операцией с помощью программного обеспечения . Точность монтажа находится в пределах 0 . 01 мм.
- Автоматическое снижение, монтаж и пайку

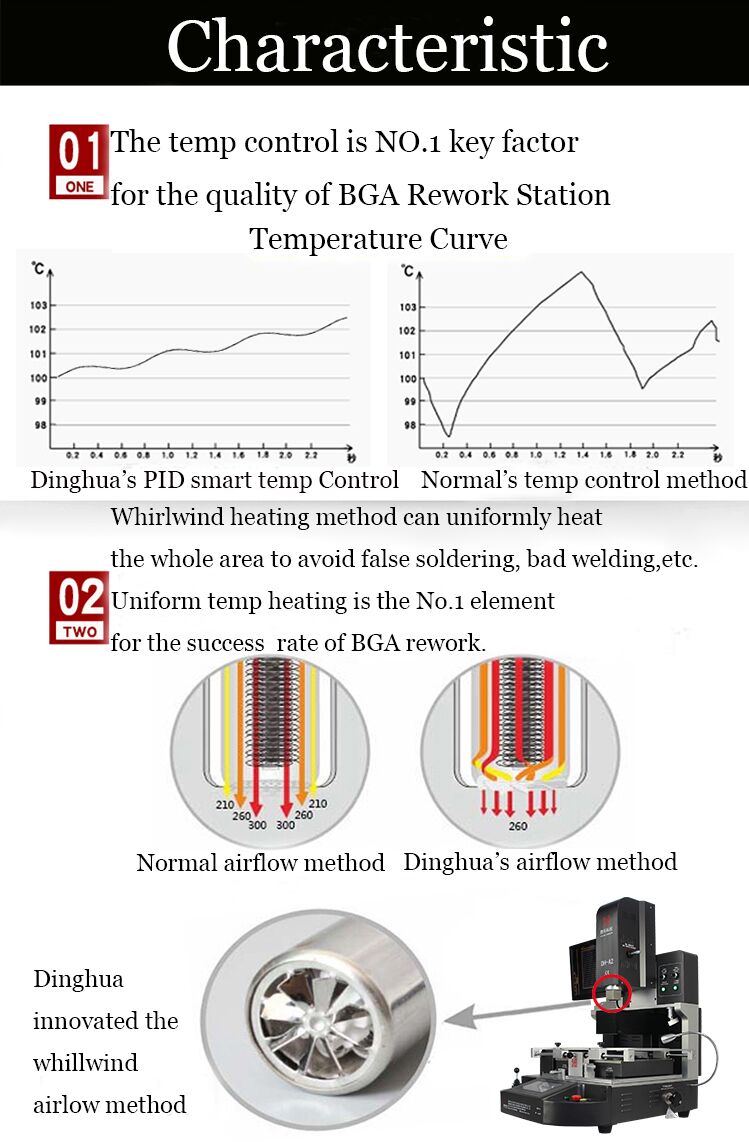

- Три независимо контролируемых обогревателей
Верхние и нижние обогреватели используют нагрев горячих воздуха, в то время как третий-инфракрасная зона предварительного нагрева .
3. Спецификация
| Власть | 5300W |
| Верхний обогреватель | Горячий воздух 1200 Вт |
| Нижний обогреватель | Hot Air 1200W . Инфракрасный 2700 Вт |
| Источник питания | AC220V ± 10% 50/60 Гц |
| Измерение | L530*W670*H790 мм |
| Позиционирование | Поддержка печатной платы V-Goove, а также с внешним универсальным приспособлением |
| Контроль температуры | Thermocouple K-типа, контроль с замкнутой петлей, независимое нагрев |
| Точность температуры | ± 2 градуса |
| Размер печатной платы | Макс 450*490 мм, мин 22 ＊ 22 мм |
| Workbench тонкая настройка | ± 15 мм вперед/назад .+15 мм справа/слева |
| BGA Chip | 80 ＊ 80-1 ＊ 1 мм |
| Минимальное расстояние между чипами | 0,15 мм |
| Температный датчик | 1 (необязательно) |
| Вес нетто | 70 кг |
4. детали

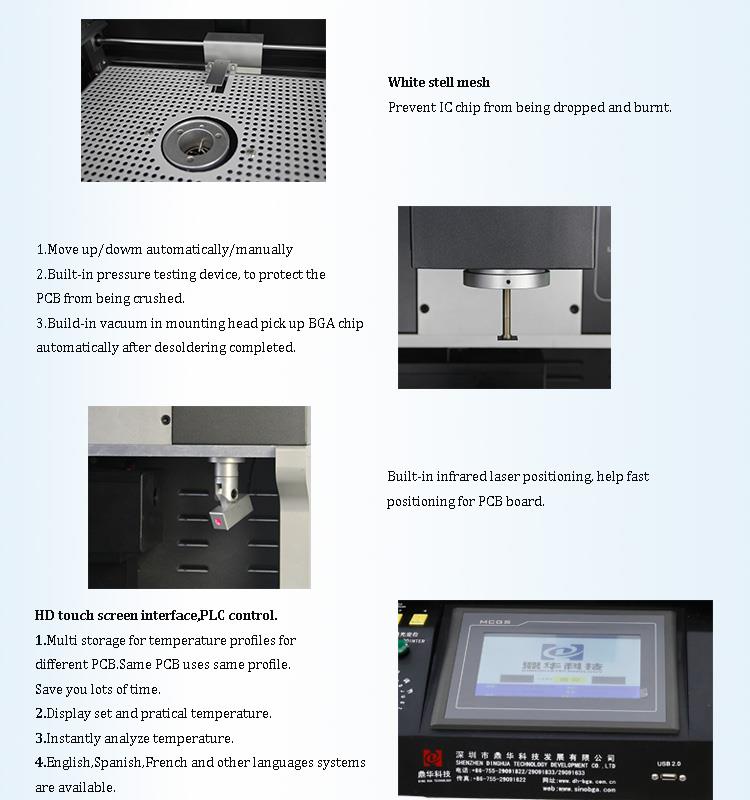

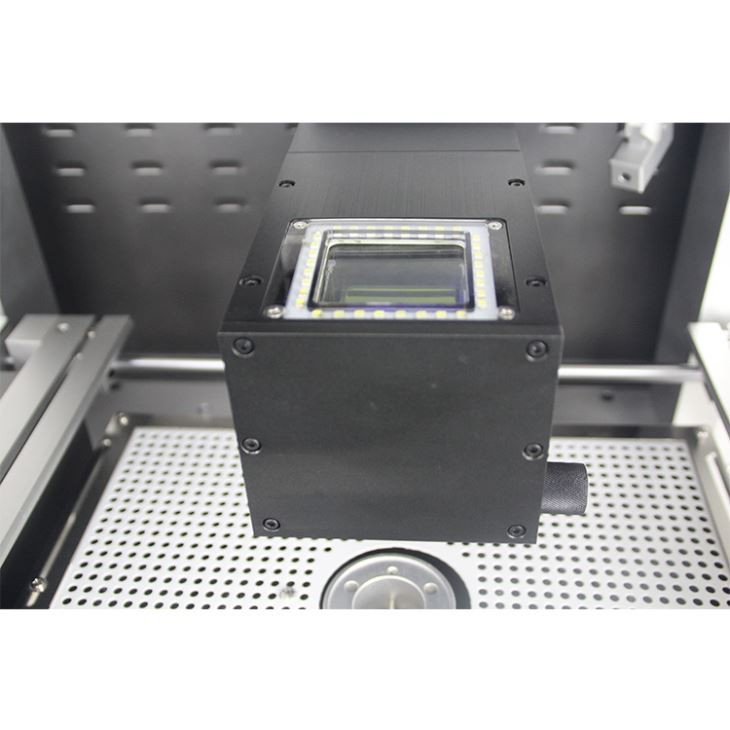

- ПЗС -камера (точная система оптического выравнивания)
- HD Digital Display
- Микрометр для регулировки угла чипа
- Три независимых обогревателя (горячий воздух и инфракрасный)
- Лазерное позиционирование
- HD -сенсорный интерфейс с PLC Control

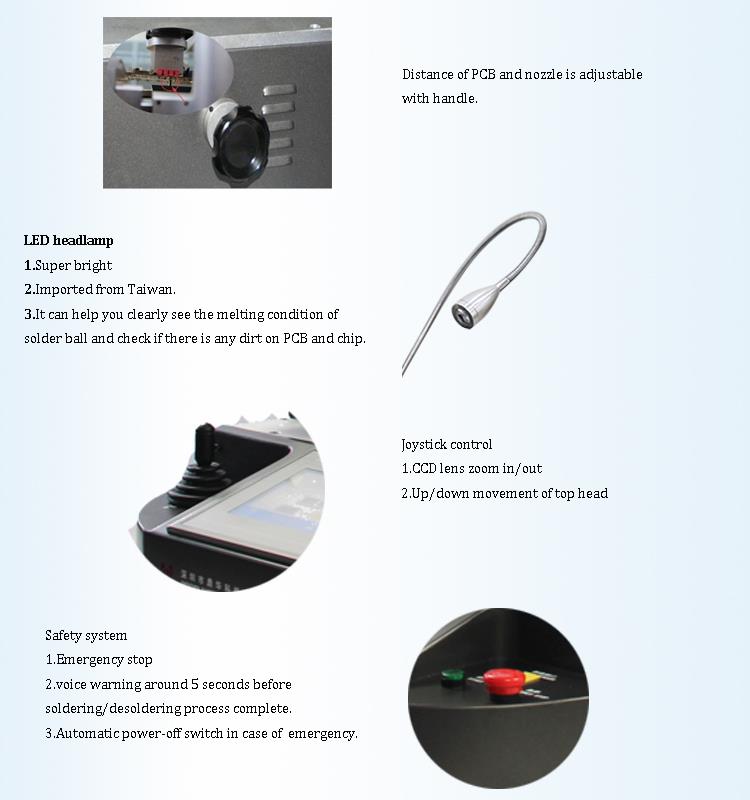

- Светодиодная фара
- Управление джойстиком

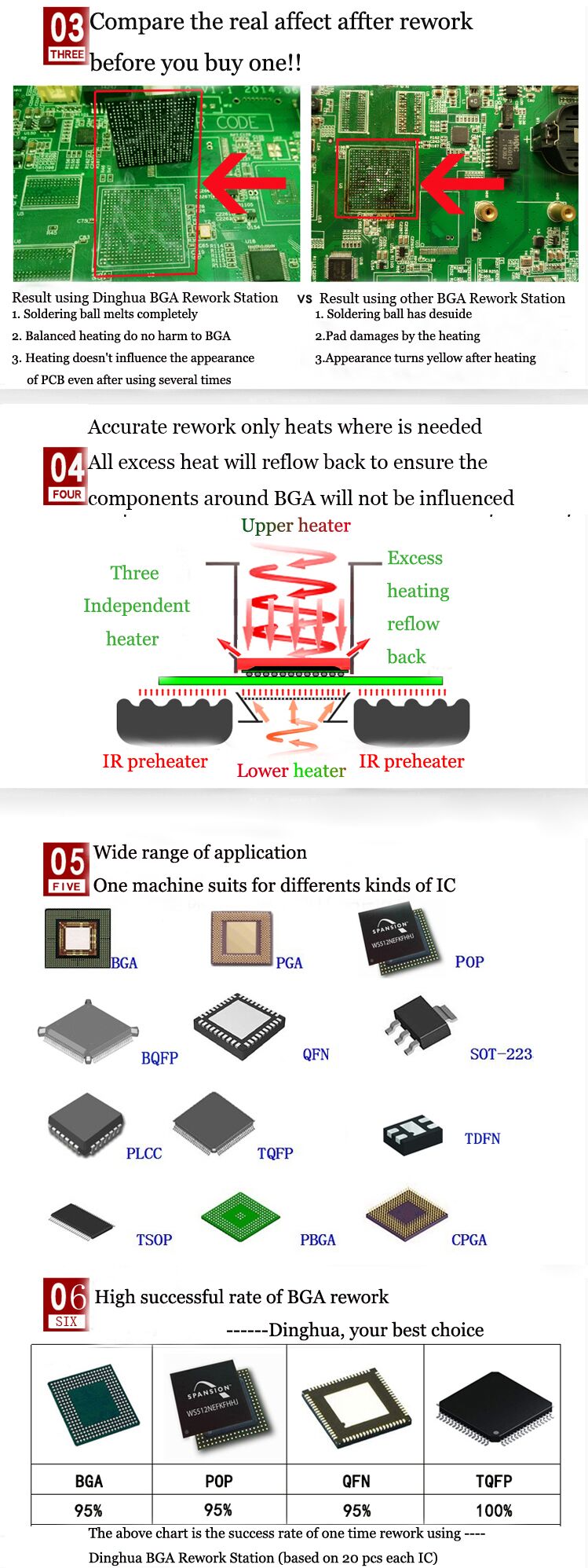

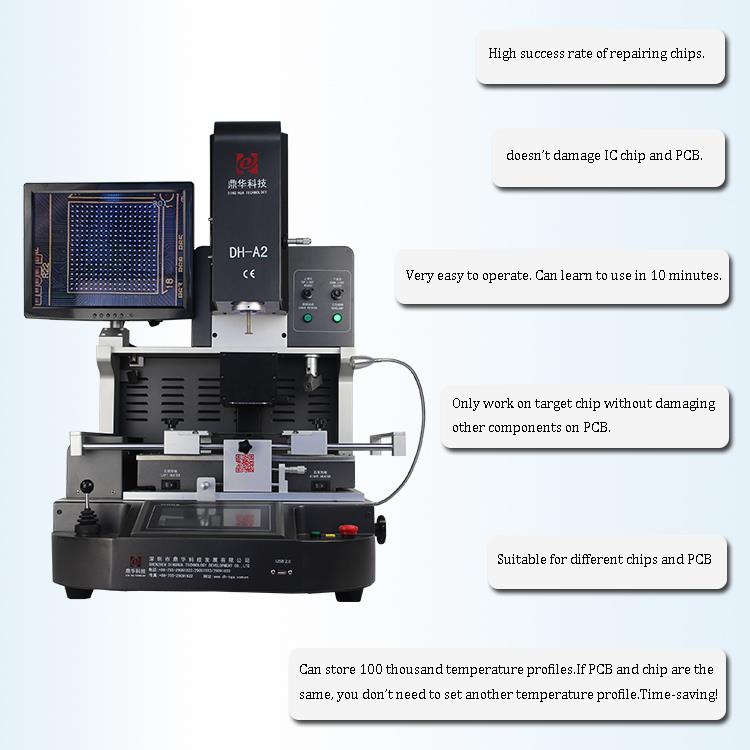

5. Зачем выбирать нашу Optical Ipad BGA ROWNAL -ленту?
6. сертификат
Чтобы обеспечить качество, Shenzhen Dinghua Technology Development Co ., Ltd . был одним из первых, кто получил сертификаты UL, E-Mark, CCC, FCC и CE ROHS . Кроме того, для дальнейшего улучшения его системы качества, Dinghua успешно передано на AUDIT, в том числе и gm. C-tpat .
7. упаковка и отгрузка
8. FAQ

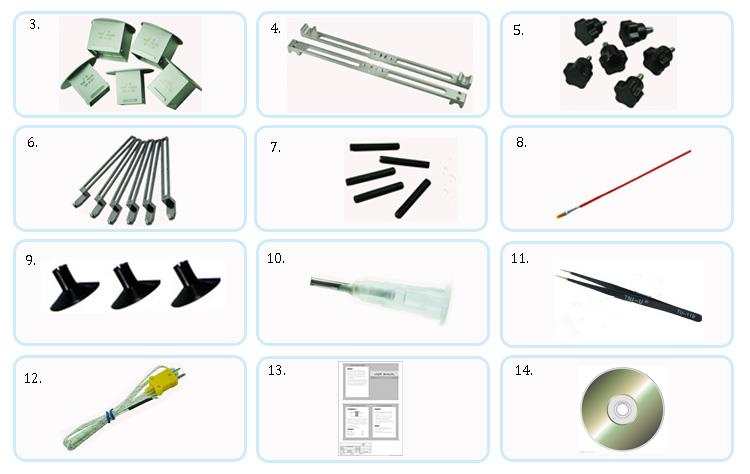

• Какие запасные части вы предлагаете?

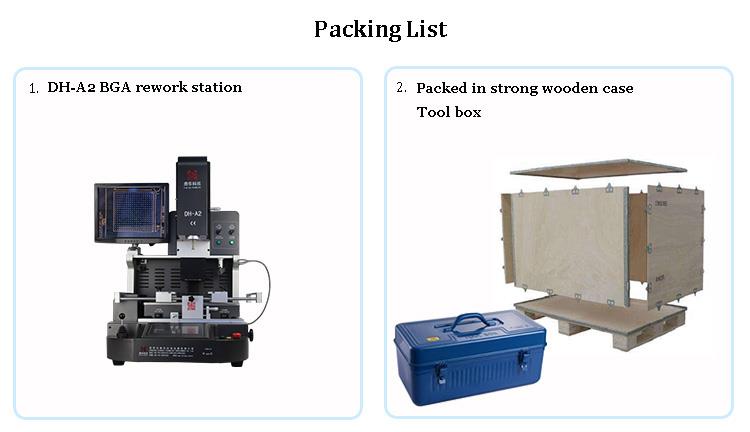

A:Список упаковки включает в себя следующее:
- Машина: 1 набор
- Панель инструментов - все предметы надежно упакованы в прочные деревянные чехлы, подходящие для импорта и экспорта
- Верхние форсунки: 3 шт. (31 × 31 мм, 38 × 38 мм, 41 × 41 мм)Нижние форсунки: 2 шт. (34 × 34 мм, 55 × 55 мм)
- Балки: 2 шт
- Ручки сливы: 6 шт.
- Универсальные приспособления: 6 ПК
- Винты поддержки: 5 ПК
- Кисть ручка: 1 ПК
- Вакуумные чашки: 3 шт
- Вакуумная игла: 1 ПК
- Питзер: 1 шт
- Провод датчика температуры: 1 ПК
- Профессиональное руководство по обучению: 1 ПК
- Учебный компакт -диск: 1 ПК
• У меня нет никаких профессиональных навыков или знаний о пайке или монтажных чипах ., сложно ли использовать эту машину?
A:Профессиональные навыки не требуются ., машина автоматическая и легко изучать . большинство пользователей могут управлять им в течение 10 минут . Бесплатное обучение доступно у наших инженеров.
• Как насчет гарантии?
A:Мы предлагаем 1- гарантию на всю машину и 3- Год гарантии для обогревателей .
