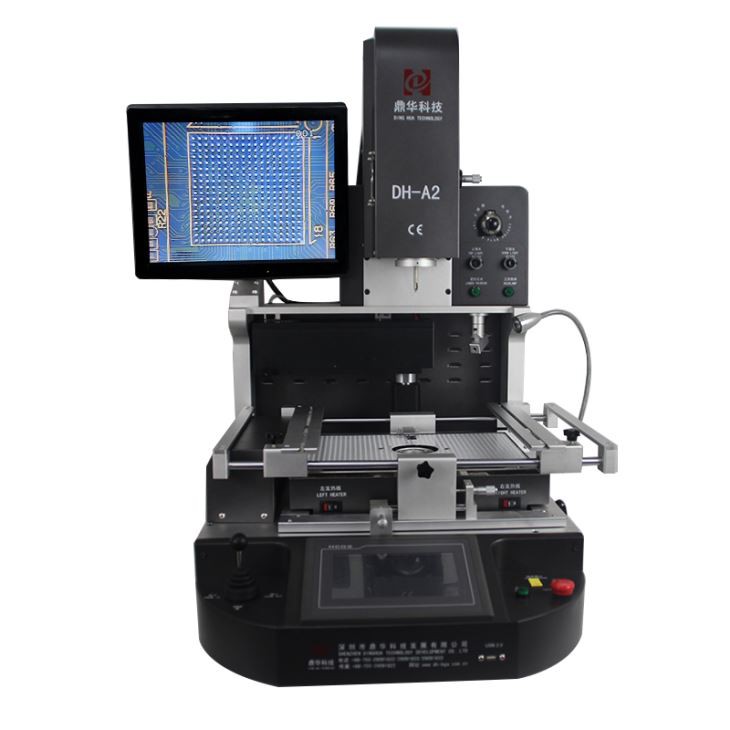

Автоматическая оптическая машина для реболлинга BGA

Автоматическая машина для оптического реболлинга bga

Продукт внедрения автоматической оптической машины для реболлинга bga

Паяльная станция BGA представляет собой автомат с экраном монитора высокой четкости (15 дюймов), импортным оптическим ПЗС-объективом для юстировки,

и точно контролирующий температуру и время промышленный компьютер.

Параметр продукта автоматической оптической машины для реболлинга bga

Особенности продукта и применение автоматической машины для оптического реболлинга bga

Встроенный промышленный ПК, настройка цифровой системы, три независимые зоны нагрева, система камер Panasonic CCD,

Диалоговый интерфейс с сенсорным экраном HD, управление ПЛК, многофункциональное интегрированное управление, дизайн человеческой структуры,

Складная оптическая линза, дополнительный номер, хранение и выбор температурного профиля.

2. Два режима работы в системе: автоматический/ручной. Автоматический режим: автоматическая пайка/распайка bga кнопкой. Ручной режим:

Ручное поднятие/опускание верхней головки для пайки/отпайки bga с помощью джойстиков. Оба режима сочетаются с оптическим выравниванием и

лазерное позиционирование для завершения процесса. Между тем, встроенный пылесос может удобно подобрать чип bga.

3. Многофункциональность: «быстрое позиционирование», «температура удержания», «датчик давления», «мгновенный анализ температуры», «голосовое предупреждение».

перед окончанием нагрева», «Визуальное оптическое выравнивание HD», «Высокоточный контроль температуры, высокая скорость ремонта, высокая стабильность» и т. д.

4. Высокоточное управление термопарой k-типа с замкнутым контуром и система автоматической компенсации температуры PID с ПЛК и

температурный модуль и интеллектуальный блок управления для точного отклонения температуры в пределах ±2 градуса. При этом внешняя температура

разъем для измерения позволяет определять температуру и проводить точный анализ температурной кривой в реальном времени.

5. Лазерное позиционирование: помогите быстро разместить печатную плату в центральной точке, а также с «позицией поддержки 5 точек», более удобной и точной.

6. Подвижное универсальное приспособление предотвращает повреждение печатной платы на краевом компоненте, подходит для всех видов ремонта печатной платы.

7. Светодиодный свет высокой мощности для обеспечения яркости для работы, а также с магнитными насадками разного размера, материалом из титанового сплава, легким

замените и установите, никогда не деформируйте и не ржавейте.

8. Температуру 6-8 сегментов можно установить для верхнего и нижнего нагрева (до 16 сегментов). 50,000 групп температурных кривых

можно хранить, нумеровать, модифицировать и применять в любое время в соответствии с различными BGA. Анализ кривой, настройка и регулировка

также доступны на сенсорном экране.

9. Голосовое предупреждение за 5-10 секунд до окончания нагрева: напомните оператору вовремя забрать чип bga. После нагрева охлаждающий вентилятор

работа автоматическая, когда температура остывает до комнатной температуры (<45℃ ), cooling system will stop automatic to prevent the heater

от старения.

10. Утверждение сертификации CE. Двойная защита: защита от перегрева плюс функция аварийной остановки.

Подробная информация о продуктеавтоматическая машина для оптического реболлинга bga

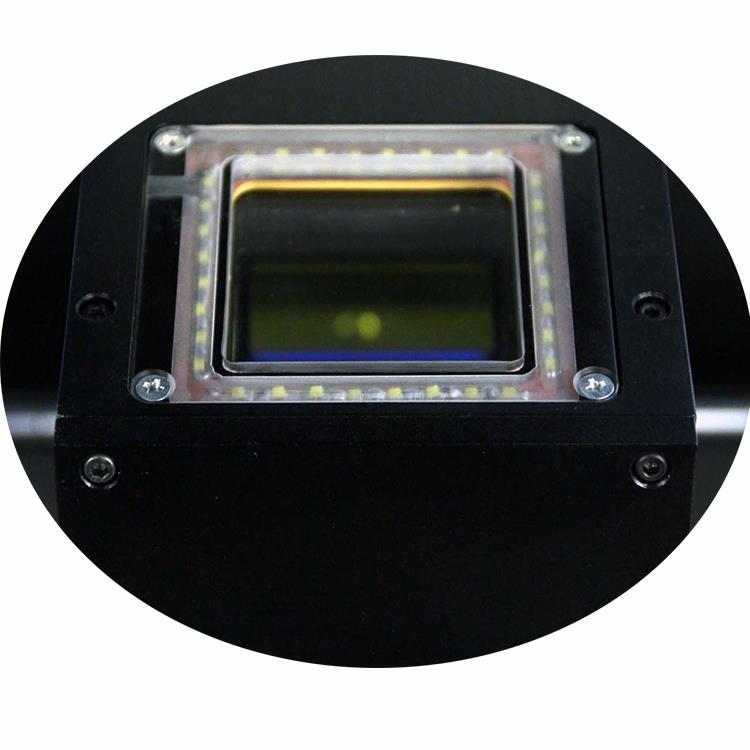

Оптическая CCD линза паяльной станции BGA

Вакуумная ручка со встроенной верхней насадкой

2 в 1 дизайн для замены чипа или

подобрано удобно и точно, также сенсорный компонент установлен в вакуумной ручке,

когда он движется вниз, коснитесь печатной платы или любого блока, он немедленно остановится, чтобы можно было защитить печатную плату.

Автономные обогреватели

Верхний нагреватель горячего воздуха, нижний нагреватель горячего воздуха и инфракрасная зона предварительного нагрева, после ремонта небольшого IC, соответствующие маленькие сопла,

и ИК-подогрев можно отключить.

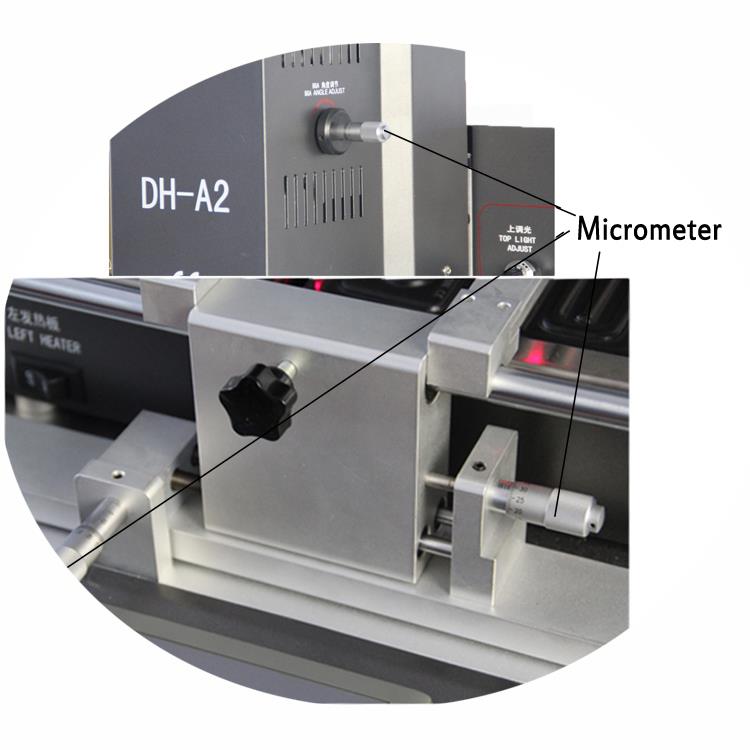

3 микрометра для регулировки печатной платы и чипа

Верхний микрометр для регулировки угла стружки, угол поворота не более 60 градусов, нижний 2 микрометра,один для

Плата перемещена влево или вправо, один для печатной платы перемещается влево или вправо, точная настройка составляет 15 мм.

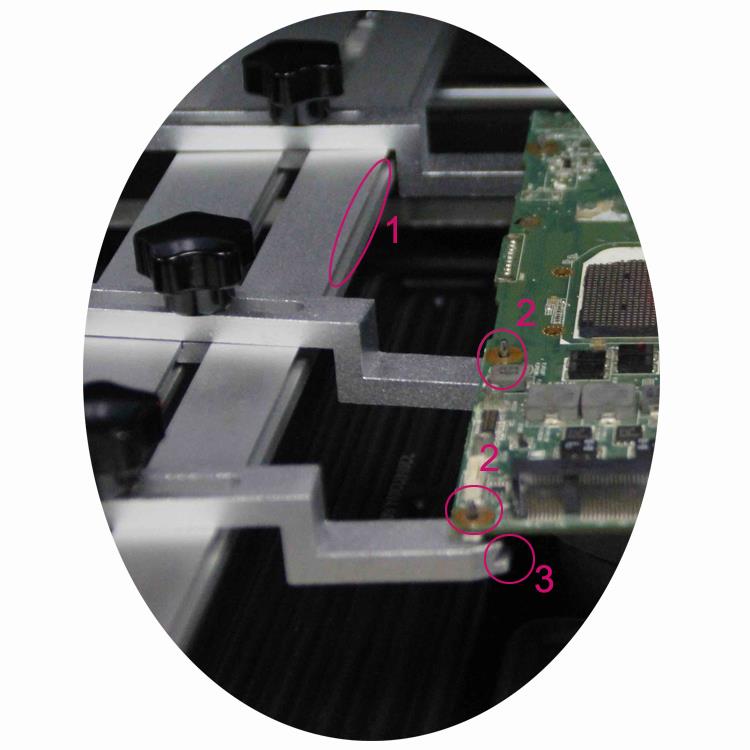

Универсальные крепления для печатных плат стационарные

1. V-образный паз для печатной платы с ровным краем

2 "тонкий наконечник" для отверстий в печатной плате с неровными краями

3. Зажим «крокодил» для любой печатной платы любой формы

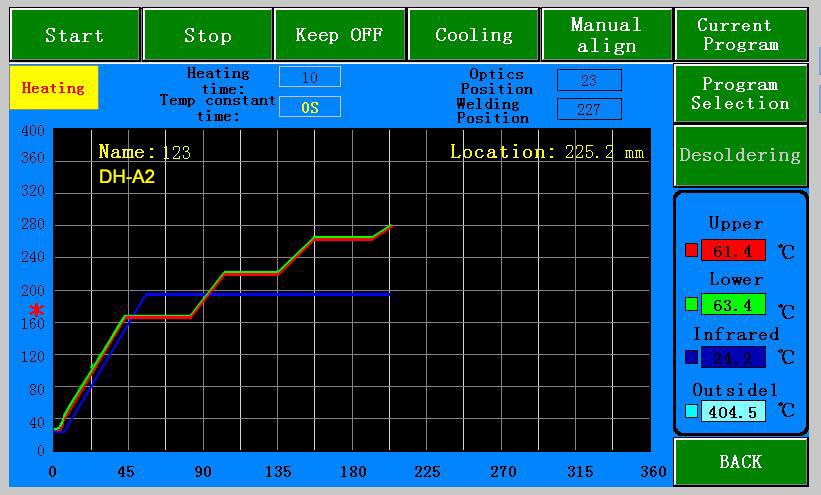

Промышленный компьютер для контроля температуры и времени паяльной станции BGA

Это сенсорный экран промышленного компьютера, на котором можно установить температуру и время. Температура захвата PID в реальном времени.

и откалибровать, и в течение первых 5 лет почти не происходит выцветания тепла, оба они могут обеспечить высокую успешную скорость переделки.

Продукт квалификации автоматической машины для оптического реболлинга bga

Машины были проданы в Европу, Америку, Юго-Восточную Азию, Азию и т. Д.

Участие в Кантонской ярмарке 2 раза в год, 1 раз за границей в течение 1 года, например, в Дубае, Бангалоре, Берлине и т. Д.

Служба доставки и доставкиизавтоматическая машина для оптического реболлинга bga

Перед доставкой: машина будет вибрировать для тестирования не менее 24 часов, после этого дайте ей поработать в течение 12 часов,

затем упакован в фанерный ящик, поэтому, если вам срочно нужно получить машину, пожалуйста, разместите заказ за 2 рабочих дня до доставки.

После доставки: предоставление номера для отслеживания и предоставление информации о доставке в режиме реального времени, как только машины будут получены,

Специалист по продажам расскажет, как установить и использовать и т. д.

Часто задаваемые вопросы об автоматической машине для оптического реболлинга bga

1. В: он может ремонтировать macbook, мобильный телефон, игровую консоль и т. д.

A: Конечно, он может не только ремонтировать их, но и другие, такие как телевизионная приставка, телевизор, кондиционер и так далее.

2. В: Это автоматическая паяльная станция BGA?

A: Да, независимо от того, когда вы паяете или удаляете шелуху, это может

автоматически работают.

3. В: Это полная ИК паяльная станция BGA?

О: Нет, он имеет 2* нагревателя горячего воздуха и 1 зону предварительного ИК-обогрева.

4. В: Как я могу работать?

О: когда машина получена, просто достаньте из коробки и подключите (питание),

Выберите температурный профиль или установите температурный профиль, после чего заработайте.

Последние новости автоматической машины для оптического реболлинга bga

ПРОЦЕДУРА

Чтобы определить подходящую процедуру удаления покрытия, сначала необходимо определить покрытие. При первоначальном изготовлении

конкретное покрытие обычно известно. Следовательно, методы удаления покрытия обычно могут быть определены и основаны на

используются известные покрытия.

Когда идентификация покрытия недоступна, простое наблюдение и тестирование помогут определить характеристики покрытия.

чтобы можно было указать правильную процедуру удаления.

ПРИМЕЧАНИЕ

Общая или коммерческая идентификация материала покрытия не требуется для удаления покрытия.

1.Твердость

Испытание на проникновение в некритическую зону для определения относительной твердости. Чем тверже покрытие, тем больше подходит чистый абразив.

методы. Чем мягче и гуще покрытия, тем больше подходит процедура удаления щеткой.

ОСТОРОЖНОСТЬ

Абразивные операции могут генерировать электростатические заряды.

2. Прозрачность

Очевидно, прозрачные покрытия обычно более пригодны для удаления, чем непрозрачные. Методы удаления, используемые с непрозрачными

покрытия должны быть гораздо более контролируемыми и менее чувствительными к повреждению покрытых компонентов и поверхностей печатных плат и

обычно медленнее.

3. Растворимость

Испытание покрытия на характеристики растворимости в некритической зоне с трихлорэтаном, ксилолом или другими растворителями с низкой токсичностью.

и легкой активности.

ОСТОРОЖНОСТЬ

Печатные платы нельзя погружать в агрессивные растворители.

4. Термическое удаление

Используйте термическое разделительное устройство с контролируемым нагревом и без режущей кромки, чтобы определить, может ли покрытие подвергаться термической обработке.

удаленный. Начните с низкой температуры, ок. 100 градусов C (210 градусов по Фаренгейту) и повышайте температуру до тех пор, пока покрытие не будет удалено.

Если покрытие течет или склеивается, это означает, что вы перегрелись или покрытие не

подходит для термического удаления.

ОСТОРОЖНОСТЬ

Не превышайте максимальную температуру хранения компонентов или другие ограничения.

5. Снимаемость

Аккуратно надрежьте покрытие острым лезвием в некритическом месте и попытайтесь отделить его от поверхности, чтобы определить

если этот метод реализуем. Из-за адгезии, необходимой для материалов покрытия,

методы удаления без химических вспомогательных средств обычно очень ограничены.

6. Толщина

Визуально определите, толстое покрытие или тонкое. На тонких покрытиях видны четкие контуры компонентов и отсутствуют скругления.

в то время как толстые покрытия уменьшают острые очертания компонентов и демонстрируют большие скругления в точках компонента или свинца.

пересечение с печатной платой. Толстые покрытия обычно требуют двухэтапных методов удаления, чтобы предотвратить поверхностное

повреждение платы. Сначала уменьшите толстое покрытие до тонкого, а затем используйте методы чистого истирания, чтобы достичь

поверхность доски.
