Ремонт станции паяльной обработки BGA горячим воздухом

1.система инфракрасного отопления2.мощный вентилятор с вороньим потоком3.система звуковых подсказок4.лазерное позиционирование

Отправить запрос

Описание

Наборы инструментов для ремонта процессоров Macbook DH-A2E

Станция для пайки BGA горячим воздухом — это оборудование, используемое для ремонта компонентов матрицы шариковых решеток (BGA) на печатных изделиях.

печатные платы (PCB). Станция состоит из нагревательного элемента, который использует горячий воздух для расплавления существующего припоя на поверхности.

Компонент BGA, облегчающий его удаление с печатной платы. Станцию для пайки BGA горячим воздухом также можно использовать для установки

новый компонент BGA на печатную плату путем оплавления припоя с помощью нагревательного элемента.

A2E Assemble

Технические характеристики:

1	Общая мощность	5200w
2	3 независимых обогревателя	Верхний горячий воздух 1200 Вт, нижний горячий воздух 1200 Вт, нижний инфракрасный предварительный нагрев 2700 Вт
3	Напряжение	220 В переменного тока ± 10%, 50/60 Гц
4	Электрические части	7-дюймовый сенсорный экран + высокоточный интеллектуальный модуль контроля температуры + драйвер шагового двигателя + ПЛК + ЖК-дисплей + оптическая ПЗС-система высокого разрешения + лазерное позиционирование
5	Контроль температуры	K-сенсор с замкнутым контуром + автоматическая температурная компенсация ПИД + температурный модуль, точность температуры в пределах ± 2 градуса.
6	Расположение печатной платы	V-образный паз + универсальное крепление + передвижная полка для печатной платы
7	Применимый размер печатной платы	Макс. 370x410 мм. Мин. 22x22 мм.
8	Применимый размер BGA	2x2 мм~80x80 мм
9	Размеры	600x700x850 мм (ДШВ)
10	Вес нетто	70 кг

Приложения:

Процесс ремонта компонента BGA с использованием станции пайки BGA горячим воздухом включает в себя несколько этапов. Первый,

существующий припой на компоненте BGA расплавляется горячим воздухом, что позволяет удалить компонент из

печатная плата. Затем область вокруг компонента BGA очищается от остатков припоя и мусора.

После очистки поверхности на печатную плату устанавливается новый компонент BGA, а припой оплавляется горячим воздухом.

Паяльная станция BGA. Температура и поток воздуха нагревательного элемента тщательно регулируются, чтобы гарантировать, что

припой расплавляется равномерно, и компонент BGA прочно прикрепляется к печатной плате.

A2E 内部发热系统

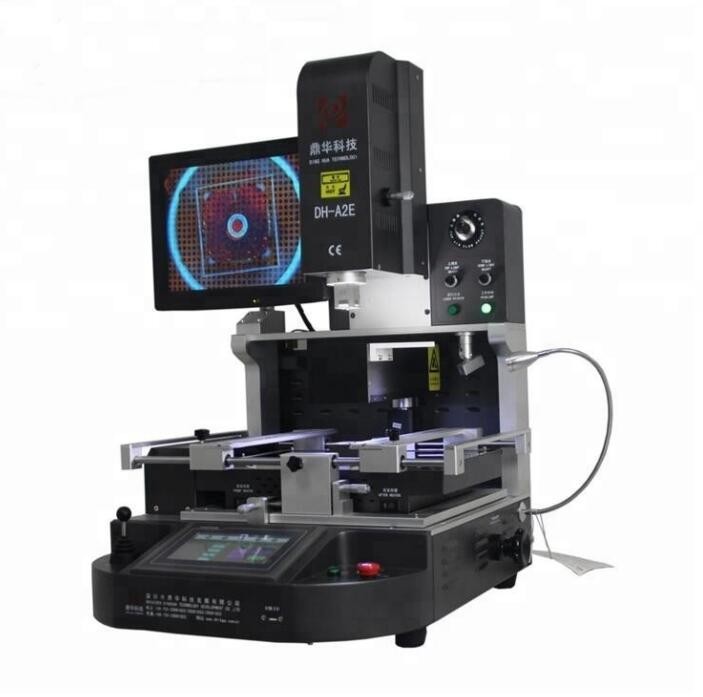

Полностью автоматическая паяльная роботизированная система DH-A2E

Управление DH-A2E осуществляется через удобный сенсорный экран. Его эргономичная приборная панель включает в себя

джойстик управления масштабированием камеры и, когда система находится в ручном режиме, вертикальным управлением верхним нагревателем

и установочная головка.

Регулировка шкалы управления компонентами и освещением печатной платы, а также потоком воздуха от верхнего нагревателя, точный контроль

что может предотвратить смещение мелкой стружки во время оплавления.

На панели паяльной станции также имеется встроенный вход для термопары типа К и порт USB для экспорта припоя.

температурные профили на флэшку.

Product imga2

В целом, паяльная станция BGA горячим воздухом является ценным инструментом для ремонта сложных электронных устройств и может помочь расширить

продлить срок службы дорогостоящего оборудования, позволяя заменять неисправные компоненты вместо того, чтобы выбрасывать все устройство. automatic rework station 4
