Паяльная станция SMD с камерой
1. Оптическая система выравнивания
2. Индикатор лазерного центрирования
3. Инфракрасный предварительный нагрев
4. Два воздушных обогревателя.
Описание

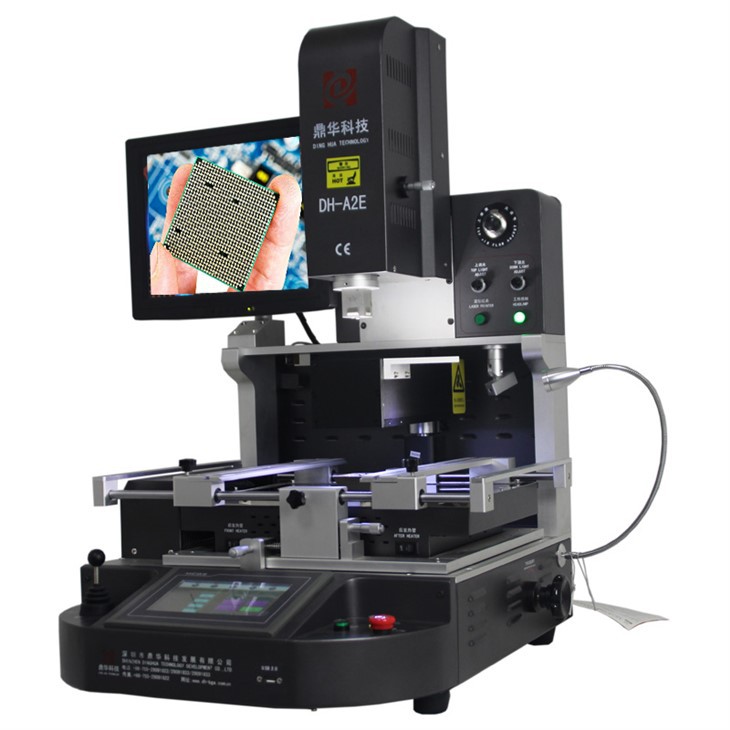

Паяльная станция SMD с камерой DH-A2E
Паяльная станция SMD с камерой (паяльная станция для поверхностного монтажа) — специализированный инструмент.
используется в ремонте и производстве электроники для снятия и замены компонентов на печатных платах (PCB).
Это оборудование, которое нагревает заменяемые компоненты с помощью горячего воздуха, а также имеет встроенный
камеру, чтобы обеспечить лучшую видимость.
Отпайка на уровне чипа
Технические характеристики:
| 1 | Суммарная мощность | 5200w |
| 2 | 3 независимых обогревателя | Верхний горячий воздух 1200 Вт, нижний горячий воздух 1200 Вт, нижний инфракрасный предварительный нагрев 2700 Вт |
| 3 | Напряжение | 220 В переменного тока ± 10%, 50/60 Гц |
| 4 | Электрические части | 7-дюймовый сенсорный экран + высокоточный интеллектуальный модуль контроля температуры + драйвер шагового двигателя + ПЛК + ЖК-дисплей + оптическая ПЗС-система высокого разрешения + лазерное позиционирование |
| 5 | Контроль температуры | K-сенсор с замкнутым контуром + автоматическая температурная компенсация ПИД + температурный модуль, точность температуры в пределах ± 2 градуса. |
| 6 | Расположение печатной платы | V-образный паз + универсальное крепление + передвижная полка для печатной платы |
| 7 | Применимый размер печатной платы | Макс. 370x410 мм. Мин. 22x22 мм. |
| 8 | Применимый размер BGA | 1*1 мм~80x80 мм |
| 9 | Размеры | 600x700x850 мм (Д*Ш*В) |
| 10 | Вес нетто | 70 кг |
Приложения:
Характеристика:
Паяльная станция SMD с камерой DH-A2E
Паяльная станция SMD DH-A2E с камерой имеет два воздухонагревателя, верхний и нижний, для полной
контролируемая распайка и перепайка, обеспечивающая надежные результаты без смещения даже самых маленьких
компоненты.
Для предварительного нагрева нижний нагреватель горячего воздуха окружен подводным ИК-приемником Rapid IR мощностью 2700 Вт. Этот ИР
предварительный нагреватель мягко повышает температуру ПК или светодиодной подложки, чтобы предотвратить коробление и снизить нагрузку
на компонентах и паяных соединениях, прилегающих к месту доработки. Инфракрасные обогреватели полностью закрыты.
застекленный отсек, который быстро рассеивает тепло и предотвращает попадание мусора внутрь элементов,
обеспечение безопасности оператора, сокращение объема технического обслуживания и простота очистки.
Товарная накладная :
Материалы: прочный деревянный футляр + деревянные бруски + устойчивый жемчужный хлопок с пленкой.
1 шт. SMD паяльная станция с камерой
1 шт. ручка-кисть
Руководство по эксплуатации 1 шт.
1 компакт-диск с видео
3шт верхние насадки
2шт нижние насадки
4шт универсальные светильники
4 шт. крепежные винты
5 шт. опорный винт
Размер присоски: Диаметры 2,4,8,10,11 мм.
Внутренний шестигранный ключ: M2/3/4
Размер: 81*76*85 см
Общий вес: 115 кг
