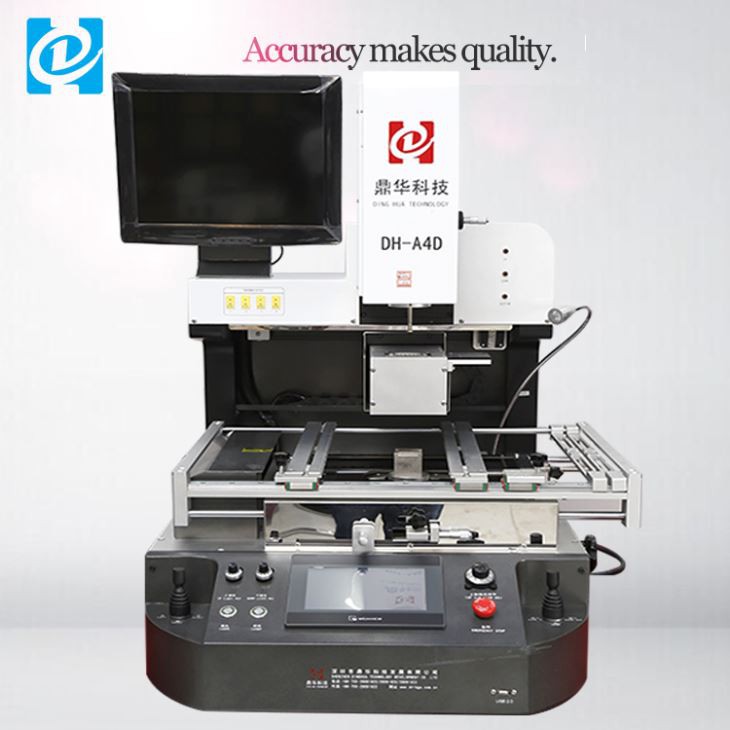

Автоматическая оптическая паяльная машина SMD

Автоматическая оптическая паяльная машина smd

1. Быстрый просмотр:

Автоматические оптические паяльные станки SMD — это высокоэффективные и универсальные инструменты для любой линии сборки электроники. Они предлагают ряд преимуществ, которые могут повысить производительность, точность и контроль качества.

Во-первых, эти машины способны легко и быстро ремонтировать и заменять даже самые сложные компоненты поверхностного монтажа. Их передовые оптические системы обеспечивают точное размещение и выравнивание компонентов, гарантируя их правильную установку и правильную работу.

Во-вторых, автоматические оптические паяльные станки SMD удобны и просты в эксплуатации. Благодаря интуитивно понятному программному обеспечению и элементам управления операторы могут быстро научиться ими пользоваться, сокращая время обучения и повышая общую производительность.

Кроме того, эти машины очень надежны и стабильны. Они обеспечивают надежную производительность и точность, гарантируя, что каждая сборка каждый раз выполняется в соответствии с одним и тем же высоким стандартом, сводя к минимуму риск возникновения дефектов и ошибок.

Более того, автоматические станки для оптической обработки SMD экономически эффективны в долгосрочной перспективе. Они требуют относительно небольшого обслуживания и имеют длительный срок службы, что делает их разумной инвестицией для производителей электроники, стремящихся сэкономить деньги и улучшить свою прибыль.

В заключение, преимущества использования автоматического оптического станка для SMD-переделки очевидны. Они представляют собой универсальное и эффективное решение для ремонта и замены компонентов поверхностного монтажа, повышающее производительность, точность и контроль качества, при этом они просты в использовании и экономичны с течением времени.



2. Спецификация



Спецификация
1	Общая мощность	6800W
2	Верхний нагреватель	1200W
3	Нижний нагреватель	2-й 1200Вт, 3-й ИК-нагреватель 4200Вт
4	Власть	220 В переменного тока ± 10%50 Гц
5	Режим работы	Два режима: ручной и автоматический.
6	HD-сенсорный экран	интеллектуальная человеко-машинная настройка, цифровая система.
7	Оптический объектив камеры CCD	Вперед/назад, вправо/влево вручную
8	Устройство подачи стружки	автоматический
9	Особенность	Вакуумная присоска может быть гибкой (1–3 см), автоматически определяет центр. чипа, пружина установлена ​​на рабочей платформе, и ИК можно переместить в свет или вправо и т. д.
10	Увеличение камеры	10x - 220x
11	Тонкая настройка верстака:	±15 мм вперед/назад, ±15 мм вправо/влево
12	Расположение BGA	Лазерное положение, быстрое и точное позиционирование печатной платы и bga
13	Расположение печатной платы	Интеллектуальное позиционирование, печатную плату можно регулировать в направлении X, Y с помощью «5-точечная опора» + кронштейн для печатной платы с V-образным пазом + универсальные крепления.
14	Контроль температуры	Датчик K, замкнутый контур, управление ПЛК
15	Точность размещения:	±0.01 мм
16	Точность температуры	±1 градус
17	Освещение	Тайваньский светодиодный рабочий свет, регулируемый под любым углом
18	Хранение температурного профиля	50000 групп
19	Размер печатной платы	Макс. 530×490 мм. Мин. 22×22 мм.
20	BGA-чип	2x2 - 80x80 мм
21	Минимальное расстояние между чипами	0.15 мм
22	Внешний датчик температуры	4 шт.
23	Размеры машины	780х740х890мм
24	Вес нетто	97 кг
25	Вес брутто	140 кг
26	Размер упаковки	118*86*121 мм

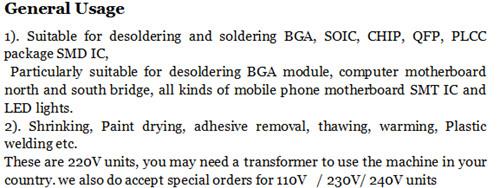

2. Характеристики продукта и использование паяльной станции DH-A4D BGA.

1. Расширенные возможности паяльной станции Dinghua DH-A4 BGA
2. Встроенный промышленный ПК, интерфейс сенсорного экрана высокой четкости, управление ПЛК
3. Управление замкнутой цепью типа K
4. автоматическая система регулировки температуры
5. Поддержка печатной платы с V-образным пазом
6. Гибкое и удобное съемное приспособление.
7. Различные размеры сопел BGA

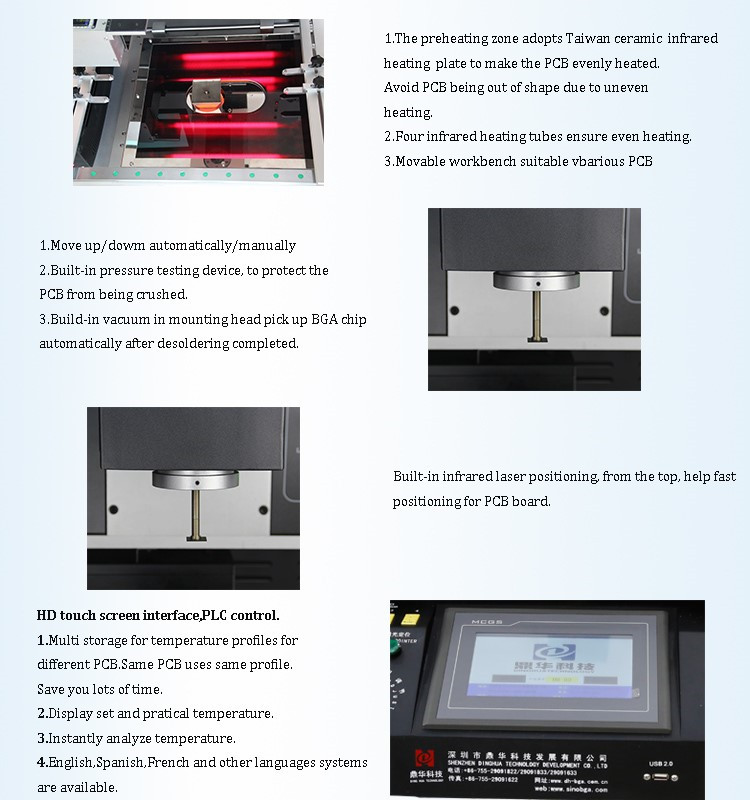

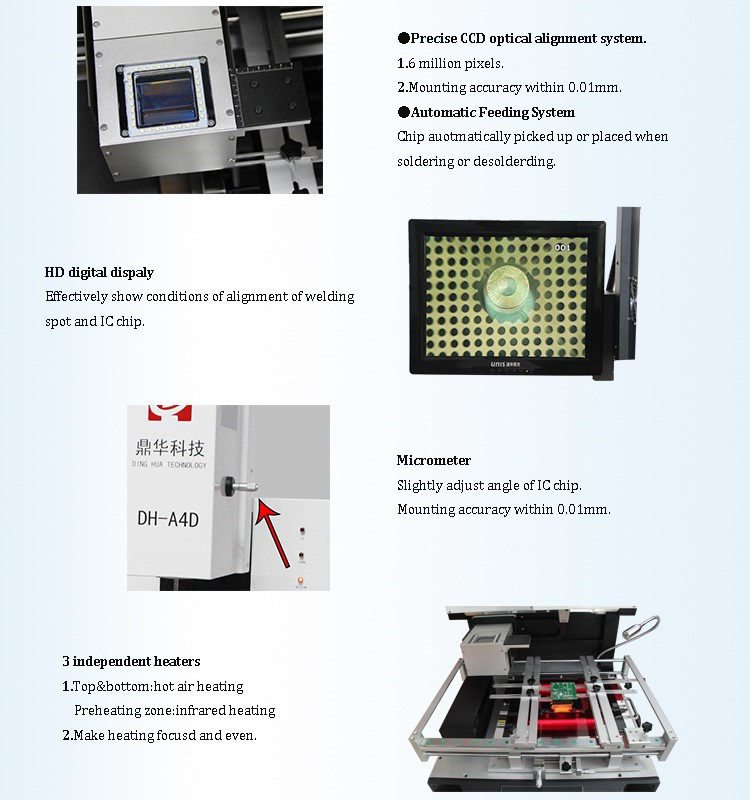

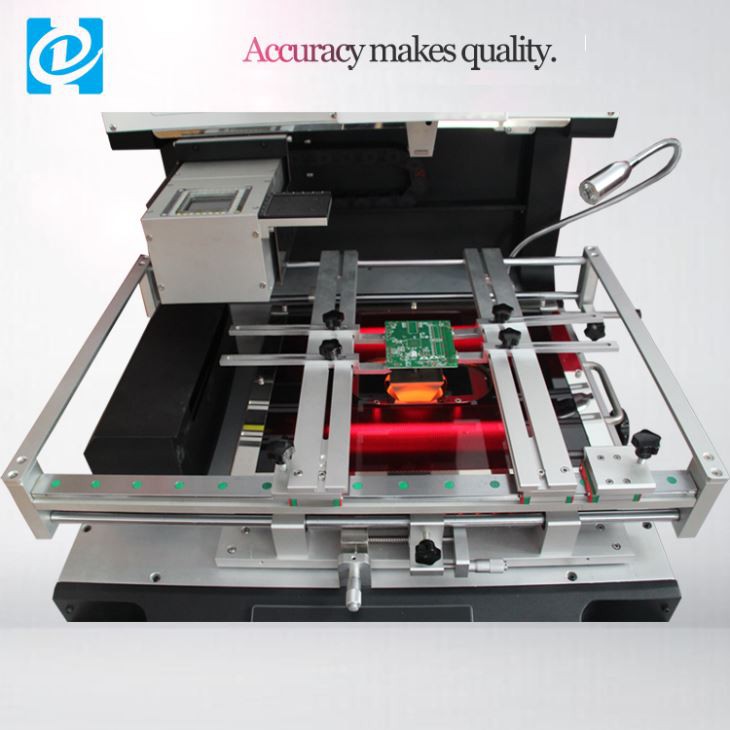

4. Подробные изображения паяльной станции A4 BGA.





3. Профиль компании

О нас



4.Некоторые фотографии нашей фабрики и паяльной станции BGA.

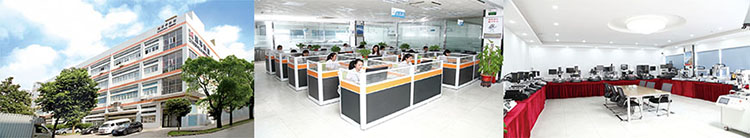

Офисы

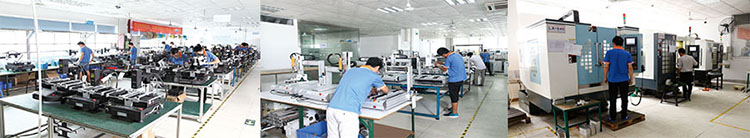

Производственные линии





Патенты и сертификация CE, как показано ниже







5. Часть наших клиентов





6. Упаковка, доставка и обслуживание паяльной станции DH-A4D BGA.

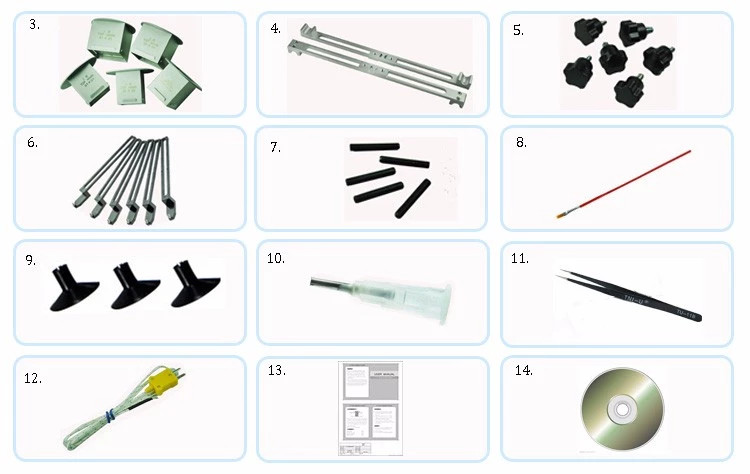

Товарная накладная
1	Машина	1 комплект
2	Все упаковано	в деревянных ящиках
3	Верхняя насадка:	3 шт. (31*31 мм, 38*38 мм, 41*41 мм)
4	Нижнее сопло:	2 шт.(34*34 мм, 55*55 мм)
5	Луч:	2 шт.
6	Сливовая ручка:	6 шт.
7	Универсальный крепеж:	6 шт.
8	Опорный винт:	5 шт.
9	Кисть-ручка:	1 шт.
10	Вакуумная чашка:	3 шт.
11	Вакуумная игла:	1 шт.
12	Пинцет:	1 шт.
13	Провод датчика температуры:	1 шт.
14	Профессиональная инструкция:	1 шт.
15	Учебный компакт-диск:	1 шт.

Детали упаковки:

Фанерный ящик (окуренный),

Размер упаковки: 85*119*117 см,

аксессуары: насадки, термопара,

Внутренние шестигранные ключи и обучение

компакт-диск и т. д.



Подробности доставки,

DHL, TNT, FEDEX, авиадоставка, морская доставка, наземный транспорт и т. д. доставка занимает 3-30 дней.

Пункт назначения в зависимости от различных способов доставки.





7. Часто задаваемые вопросы

В. В чем преимущество вашего продукта?

О:* Вся наша продукция сертифицирована CE.

* Мы являемся оригинальной фабрикой, цена гораздо более конкурентоспособна и имеет более высокое соотношение цены и качества.

* Профессиональные инженеры и команда продаж обеспечат вам поддержку



Вопрос: какая у вас посылка? Безопасно ли во время перевозки?

О: Все наши паяльные станции BGA упакованы в твердую деревянную коробку с пеной, палочками и лентой для фиксации внутри. Это безопасно

достаточно во время транспортировки.



Вопрос: Каким способом и через сколько дней прибудет машина? Какой у вас пакет?

О: мы отправляем товар через DHL, Fed-Ex, UPS и т. д. (от двери до двери), доставка занимает 4-7 дней; Самолетом до ближайшего аэропорта

(От двери до аэропорта) Доставка занимает 2-5 дней; Морским транспортом до ближайшего морского порта, доставка занимает 10–20–30–40 дней.

(в другой стране в разное время)



Вопрос: О гарантии, как долго и как осуществлять послепродажное обслуживание?

О: гарантия 1 год на запасные части и техническая поддержка на весь срок службы. У нас есть профессиональная техническая команда, по любому вопросу,

Также предоставляются вспомогательные видео.
