IR Optical BGA REWARK Станция

1. С большой ИК -предварительной областью нагревания
2. Регулируемый поток горячего воздуха для различных чипов3. Температурные профили сохранены4. Температура в реальном времени, показывающая на сенсорном экране.

Отправить запрос

Описание

1. Введение продукта

Гибкая электропередача для сложных задач

Мощное отопление горячего воздуха в верхнем излучателе: 1200 Вт.
Мощное отопление горячего воздуха в нижнем эмиттере: 1200 Вт.
Сильный инфракрасный предварительный нагрев в нижнем излучателе: 2700 Вт.
Четыре канала термопары для точного измерения температуры
Динамический ИК -технологию нагрева для больших печатных плат (370 × 450 мм)
Высокая задача (+/- 0. 025 мм) Автопроизводство и место с моторизованной камерой Zoom AF
Интуитивно понятная работа с помощью 7 -дюймового сенсорного экрана с разрешением 800 × 480
Встроенный USB 2. 0 порт
Камера процесса обработки обработки моторизованного масштаба для мониторинга процессов
Усовершенствованная автоматическая система кормления чипов

2. Технические характеристики продукта

Размеры (W x d x h) в мм	660 × 620 × 850
Вес в кг	70
Антистатический дизайн (Y/N)	Y
Рейтинг питания в w	5300
Номинальное напряжение в v ac	220
Верхний нагрев	Горячий воздух 1200 Вт
Более низкий нагрев	Горячий воздух 1200 Вт
Район предварительного нагрева	Инфракрасный 2700 Вт, размер 250 x330 мм
Размер печатной платы в мм	от 20 x 20 до 370 x 410 (+x)
Размер компонента в мм	от 1 x 1 до 80 x 80
Операция	7- дюйм встроенный сенсорный экран. 800*480 разрешение
Тестовый символ	CE

3. Приложения продукта

Dinghua DH-A2E представляет собой передовую станцию переработки горячего воздуха, предназначенная для сборки и переделки всех типов компонентов SMD.

Эта система является бестселлером для профессионального переработки мобильных устройств в средах высокой плотности. Его высокий уровень модульности процесса позволяет выполнять все шаги переделки в пределах одной системы. DH-A2E идеально подходит для использования в НИОКР, разработке процессов, прототипировании и настройках производства.

Он поддерживает приложения в диапазоне от 01005 компонентов до крупных BGA на ПХБ небольших и средних размеров, обеспечивая очень воспроизводимые результаты пайки.

Основные моменты

Ведущее в отрасли тепловое управление
Высокоэффективный нагреватель доски
Управление силой закрытой петли
Автоматизированная калибровка верхнего нагревателя

Application photo.png

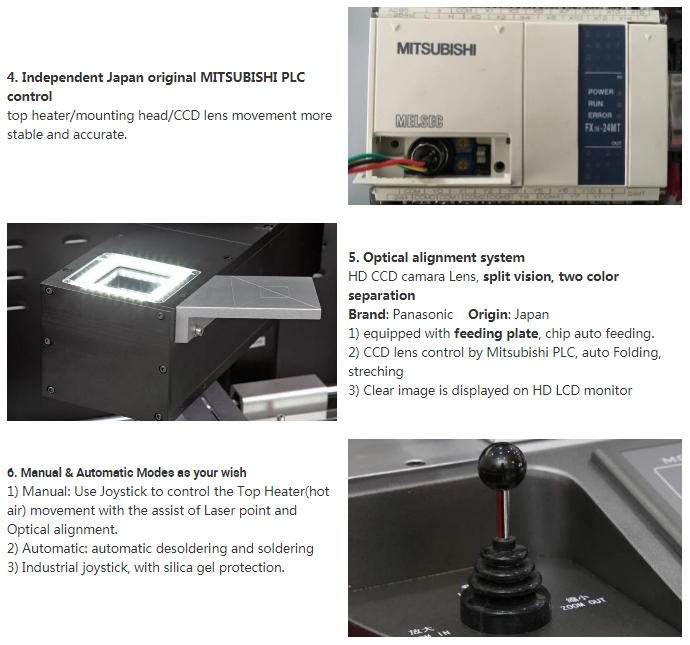

4. Детали продукта

product-1-1

5. Квалификация продукта

product-1-1

6. Наши услуги

Dinghua является признанным мировым лидером в разработке решений для сборки и ремонта передовых электронных систем.

Сегодня Dinghua продолжает предлагать инновационные продукты, решения и обучение для переработки и ремонта сборок печатных цепей.

Наши уникальные возможности и дальновидное зрение обеспечили универсальные решения как для сквозной, так и для проблем с поверхностной сборкой и переработки в высококлассной электронике.

Наша сильная приверженность и проверенный послужной список привели к всестороннему ассортименту решений для сборов и ремонта, адаптированных для удовлетворения ваших потребностей, работаете ли вы со стандартами ISO 9000, промышленными спецификациями, военными требованиями или своими собственными внутренними руководящими принципами. Независимо от того, что вызов, Dinghua готов установить для вас новый эталон.

Dinghua - Более 10 лет лидерства в отрасли, предоставление систем и решений для пайки, переделки и электронного ремонта.

7. FAQ

Электронные устройства и гаджеты становятся все меньше и хуже с каждым днем, благодаря непрерывным технологическим достижениям в отрасли электроники. Ведущие в мире компании электроники конкурируют за производство самых компактных и эффективных устройств.

Две ключевые технологии, управляющие этой тенденциейSMD (устройства поверхностного монтажа)иBGAS (шариковые массивы)-Ко -компактные электронные компоненты, которые помогают уменьшить размер устройств.

Понимание BGA: Что такое массив банной сетки и зачем его использовать?

BGA, илиШариковая сетка массив, это тип упаковки, используемой в технологии поверхностного крепления (SMT), где электронные компоненты напрямую установлены на поверхности печатных плат (ПХБ). В отличие от традиционных компонентов с проводами или булавками, пакет BGA использует массив металлических сплавных шаров, расположенных в сетке, следовательно, название.

Эти паяные шарики обычно изготовлены из олова/свинцового (SN/PB 63/37) или сплавов олова/свинца/серебра (SN/PB/AG).

Преимущества BGA перед SMD:

Современные печатные платы плотно упакованы с помощью электронных компонентов. По мере увеличения количества компонентов размер прогонки. Чтобы минимизировать размер печатной платы, используются компоненты SMD и BGA, потому что они компактные и требуют меньше места.

В то время как обе технологии помогают уменьшить размер доски,Компоненты BGA предлагают несколько различных преимуществ-До тех пор, пока они припаяны правильно, чтобы обеспечить надежное соединение.
