Оптическая паяльная машина SMD с горячим воздухом
Оптическая паяльная машина smd горячим воздухом 1. Быстрый предварительный просмотр: Мы поставляем паяльную машину DH-A5 BGA с более высокой производительностью. Мы посвятили себя переделке bga и автоматическому оборудованию, охватывая большую часть Индии, Европы и американского рынка. Мы ожидаем, что вы станете долгожданным партнер команды в Китае. 1....
Описание
Оптическая паяльная машина smd с горячим воздухом
1. Быстрый просмотр:
Мы поставляем паяльную машину DH-A5 BGA с более высокой производительностью. Мы посвятили себя доработке и ремонту BGA.
автоматическое оборудование, охватывающее большую часть Индии, Европы и американского рынка. Мы ожидаем стать
ваш давний партнер по команде в Китае.
1. Спецификация
Спецификация | ||
1 | Суммарная мощность | 6800W |
2 | Верхний нагреватель | 1200W |
3 | Нижний нагреватель | 2-й 1200Вт, 3-й ИК-нагреватель 4200Вт |
4 | Власть | 220 В переменного тока ± 10%50 Гц |
5 | Водитель | Используется сервопривод. Полностью автоматический подбор, размещение, пайка и распайка, охлаждение. |
6 | Режим работы | Два режима: ручной и автоматический, сенсорный экран HD, интеллектуальный человеко-машинный режим, настройка цифровой системы. |
7 | устройство подачи стружки | автоматический, для стружки 1*1~80*80 мм |
8 | Оптический объектив камеры CCD | Автоматический вперед/назад, вправо/влево |
9 | Увеличение камеры | 10x - 220x |
10 | Тонкая настройка верстака: | ±15 мм вперед/назад, ±15 мм вправо/влево |
11 | Расположение BGA | Лазерное положение, быстрое и точное позиционирование печатной платы и bga |
12 | Максимальная скорость воздуха | Можно регулировать, регулируя ручку, предотвращая движение крошечного bga. |
13 | Расположение печатной платы | Интеллектуальное позиционирование, печатную плату можно регулировать в направлениях X, Y с помощью «5-точечной опоры» + кронштейн для печатной платы с V-образным пазом + универсальные крепления. |
14 | Контроль температуры | Датчик K, замкнутый контур, управление ПЛК, сервопривод |
15 | Точность размещения: | ±0.01 мм |
16 | Точность температуры | ±1 градус |
17 | Осветительные приборы | 2 светильника, независимо от того, смотрите ли вы на чип/плату с любого ракурса, тени нет |
18 | Хранение температурного профиля | более 50000 групп |
19 | Запись температурных профилей | полная запись температурных профилей (хорошо для анализа) |
20 | Размер печатной платы | Макс. 420×470 мм. Мин. 22×22 мм. |
21 | BGA-чип | 2x2 - 80x80 мм |
22 | Минимальное расстояние между чипами | 0.15 мм |
23 | Внешний датчик температуры | 5шт |
24 | Размеры | 730х670х940мм |
25 | Вес нетто | 91 кг |
2. Особенности продукта и преимущества паяльной станции DH-A5 BGA.
Основные характеристики паяльной станции DH-A5 BGA:
1.Сильный и идеальный выбор функций
2. С восемью температурными волнами в программном обеспечении памяти.
3. Можно выбрать правильную температурную волну в соответствии с запросами на пайку/распайку.
4. Интеллектуальное нагревание температурной волны
5. Можно автоматически выполнять пайку/распайку.
6.регулируемая лампа и лазер
7. Подходит для распайки компонентов под любым углом.
8. Интеллектуальный контроль температуры PID позволяет избежать повреждения микросхемы из-за быстрого или непрерывного прогрева.
9. Хорошая система горячего расплава и технология инфракрасной сварки.
10. Тепло легко прокалывается и равномерно распределяется, подходит для различных компонентов компьютера, ноутбука и PlayStation BGA.
11. Дружественный человеко-машинный интерфейс и идеальный ЖК-дисплей.
12.Эргономичный дизайн, практичный и простой в эксплуатации.
13. Гарантия: 1 год.

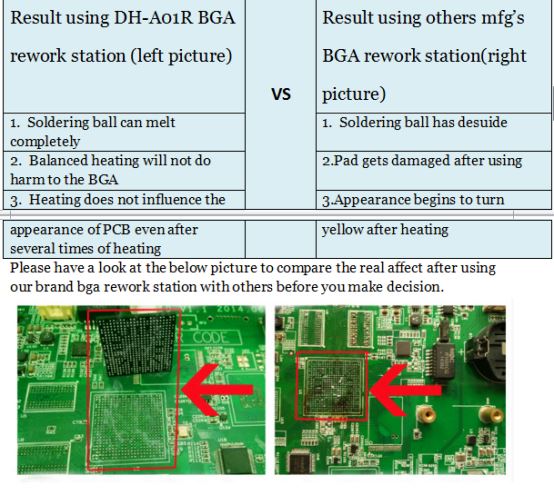

Реальная производительность ремонта паяльной станции DH-A5 BGA:

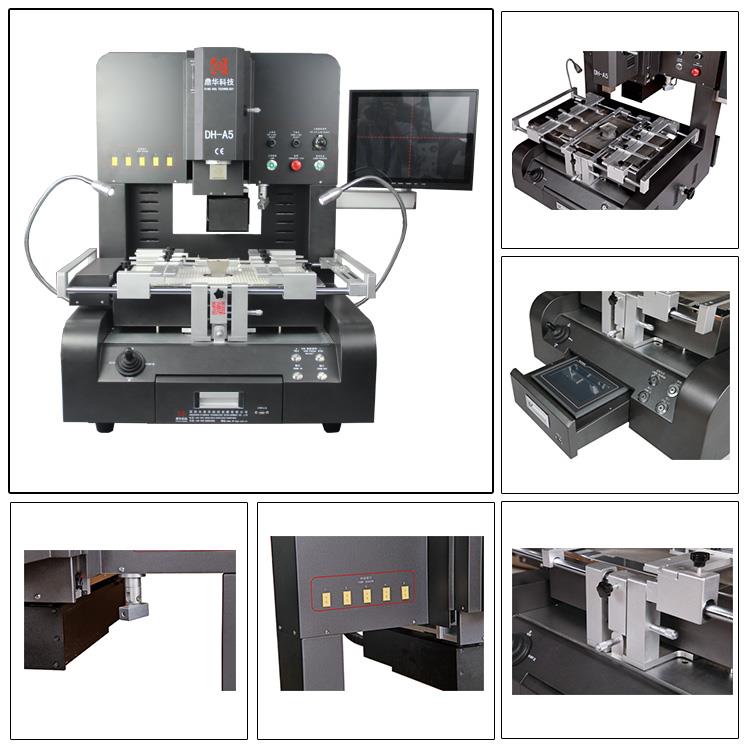

4. Подробные изображения паяльной станции DH-A5 BGA.

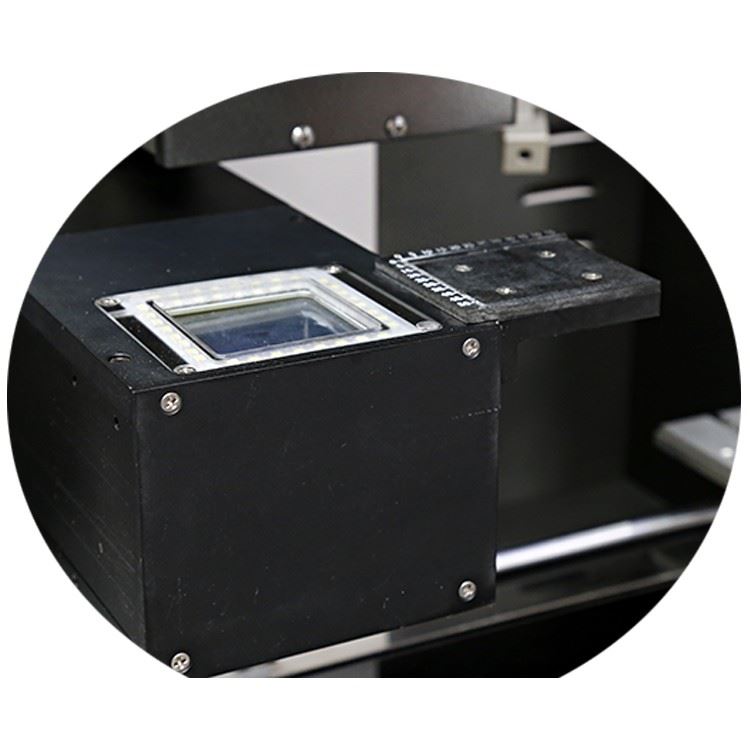

Устройство подачи стружки
Доступен полностью автоматический податчик стружки, податчик стружки размером 1*1~80*80 мм.

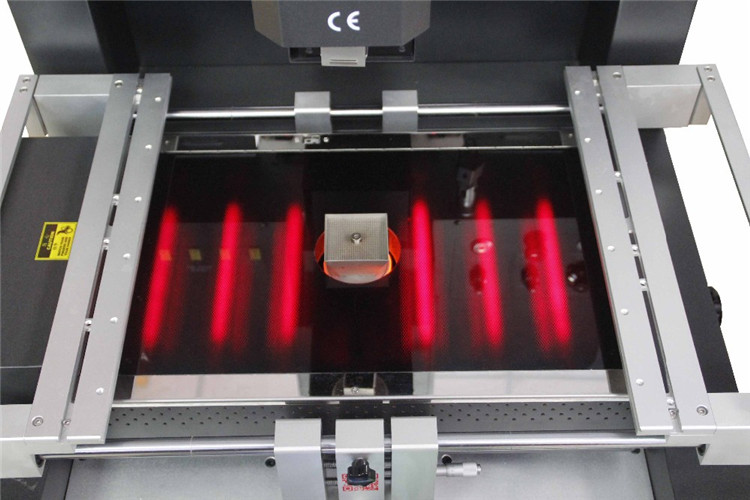

Зона ИК-подогрева
Нагревательные трубки из углеродного волокна, темный свет легче поглощается печатной платой/чипом и устойчивое к высоким температурам стекло.
их накрытие может предотвратить попадание внутрь мелких компонентов и пыли.

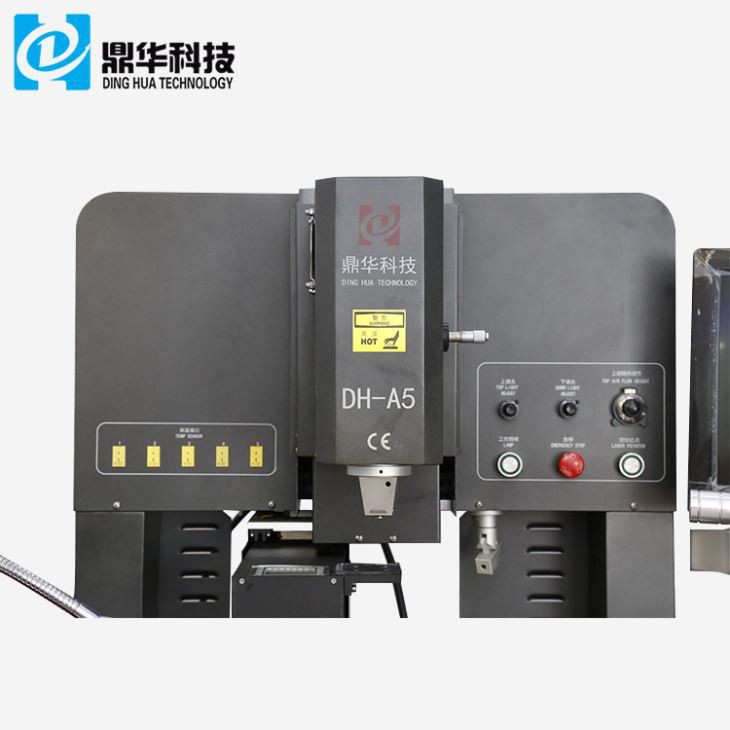

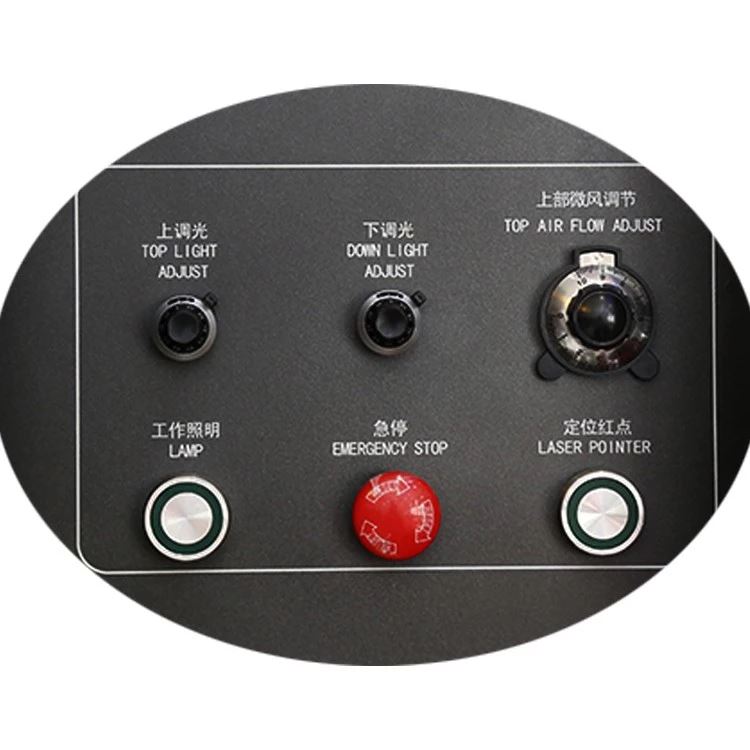

Функциональные кнопки
1. Кнопки регулировки потока воздуха, их можно модернизировать до полностью автоматического (программируемого), особенно для небольших
точные компоненты.
2. Переключатель освещения: 2 источника света помогут вам наблюдать за печатной платой или чипом с любого ракурса и без тени.
3. Аварийная кнопка, кнопки регулировки оптического освещения, лазерного позиционирования и т. д.

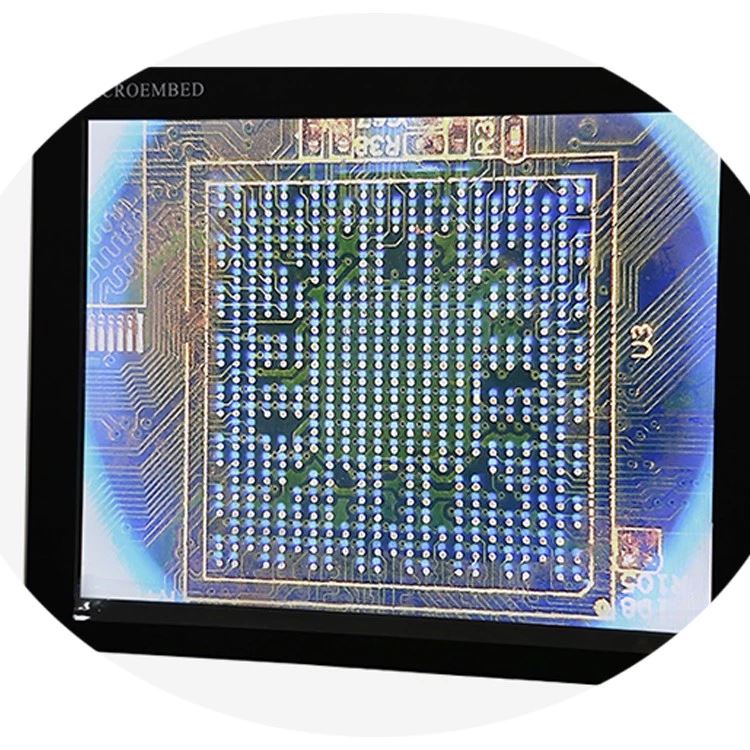

Экран монитора
1980P, 15 дюймов, увеличение 10–220 раз, они могут помочь технику лучше наблюдать за всеми точками на кристалле и печатной плате.

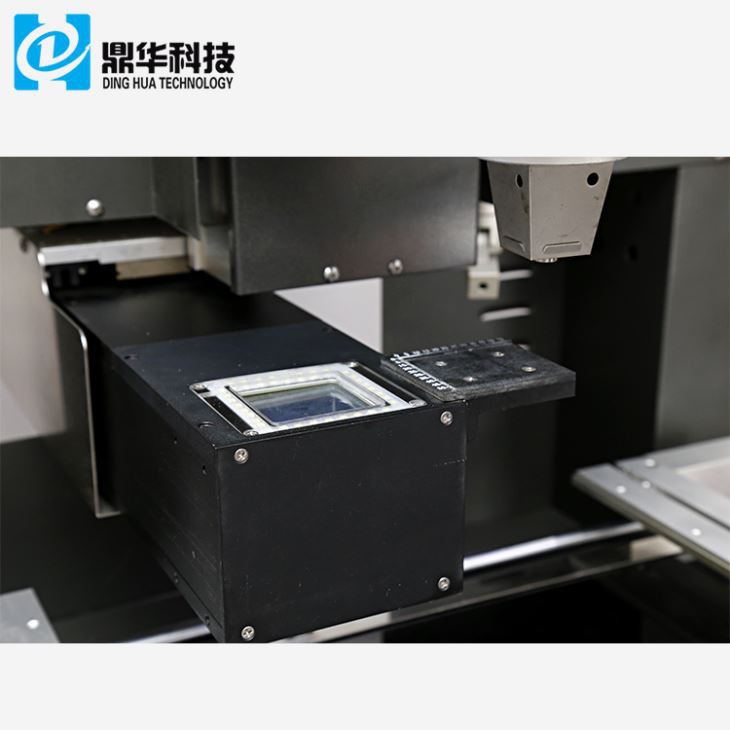

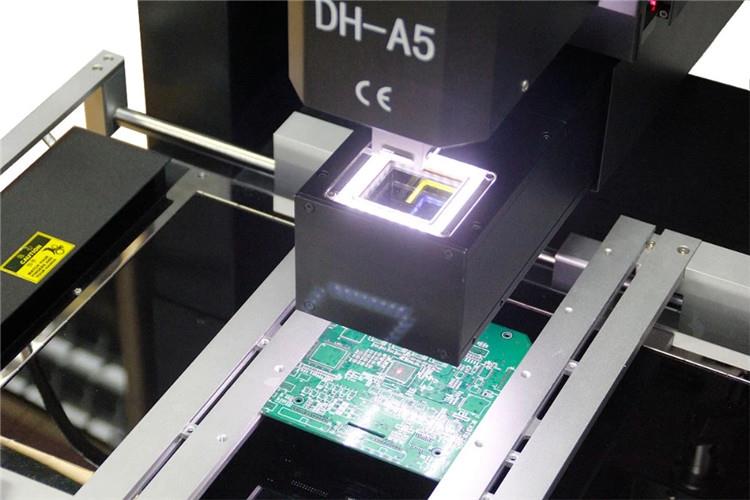

Оптическая ПЗС-камера
Импортированный из Японии, он имеет две стороны, благодаря которым на экране монитора можно увидеть точки чипа и печатной платы с размером до 5–10 миллионов пикселей.

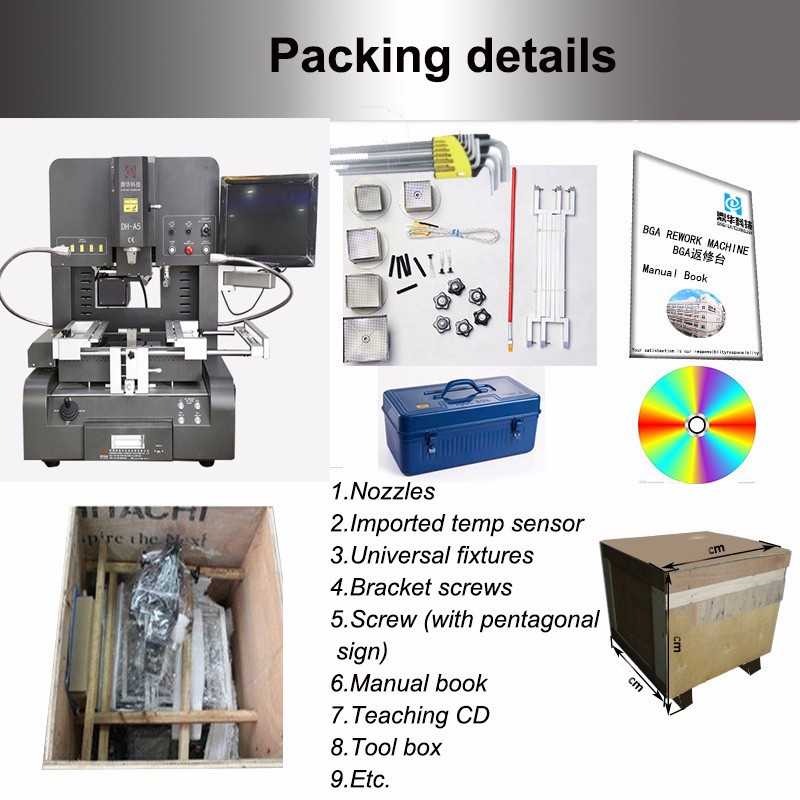

6. Упаковка, доставка и услуги паяльной станции DH-A5 BGA

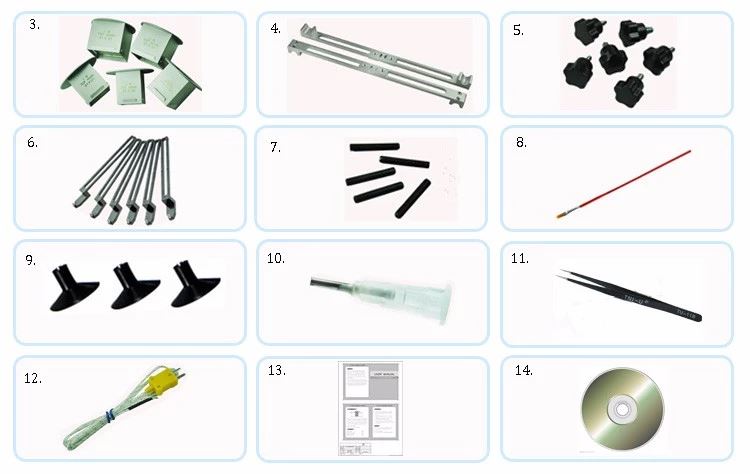

Товарная накладная
1, DH-380 паяльная станция BGA (сенсорный экран) 1 комплект
2, комплект дисплея 1
3. Вакуумная присоска, 3 шт.
4, спецификация DH-380 (руководство) 1 экземпляр
5, сопло горячего воздуха, 5 шт. (31*31/38*38/41*41/34*34/55*55)
6, зажим для аномалий, 6 шт.
7. Цветочная ручка, 6 шт.
8. Опорный винт, 6 шт.
9. Внешний датчик температуры 1 шт.
Детали Доставки
DHL, TNT, FEDEX, авиадоставка, морская доставка, наземный транспорт и т. д. доставка в пункт назначения занимает 3-30 дней в зависимости от различных способов доставки.
7. Преимущества паяльной станции Dinghua BGA:
Почему выбрали нас
Мы являемся профессиональным производителем паяльных станций BGA. И работаем в этой сфере более 13 лет.
Занимается проектированием, разработкой, производством и продажей.
2. Наша машина является лучшей по качеству и низкой цене. Пользуются популярностью среди ремонтных мастерских и учебных заведений по всему миру.
Приветствуем вас стать нашим агентом.
3. Быстрая доставка: FedEx, DHL, UPS, TNT и EMS. Многие модели постоянно в наличии.
4. Оплата: Western Union, PayPal, T/T.
5.OEM и ODM приветствуются.
6.Все машины будут оснащены руководством пользователя и компакт-диском.
