Полностью автоматическая оптическая станция для реболлинга BGA

Полностью автоматическая паяльная станция BGA HD-A5 — это высококачественная машина для ремонта и сборки с импортной оптической системой.

ПЗС-камера, автоматический податчик стружки, который может загружать стружку размером до 80*80 мм и весом менее 5 кг,

особенно запись полных температурных профилей очень полезна для международных компаний, поскольку им необходимо

анализировать результаты пайки и распайки при различных температурах и времени и т. д.

Производственные параметры полностью автоматической оптической станции реболлинга bga

Детали производства полностью автоматической оптической станции реболлинга bga

Оптическая ПЗС-камера и устройство подачи стружки

Импортированная оптическая ПЗС-камера с функцией разделения двух цветов, один цвет - точки чипов, один - точки печатной платы,

оба они отображаются на экране дисплея.

Устройство подачи стружки, оно может автоматически переносить стружку для сбора или замены, размер щепы может достигать 80*80 мм, и

загрузка менее 5 кг.

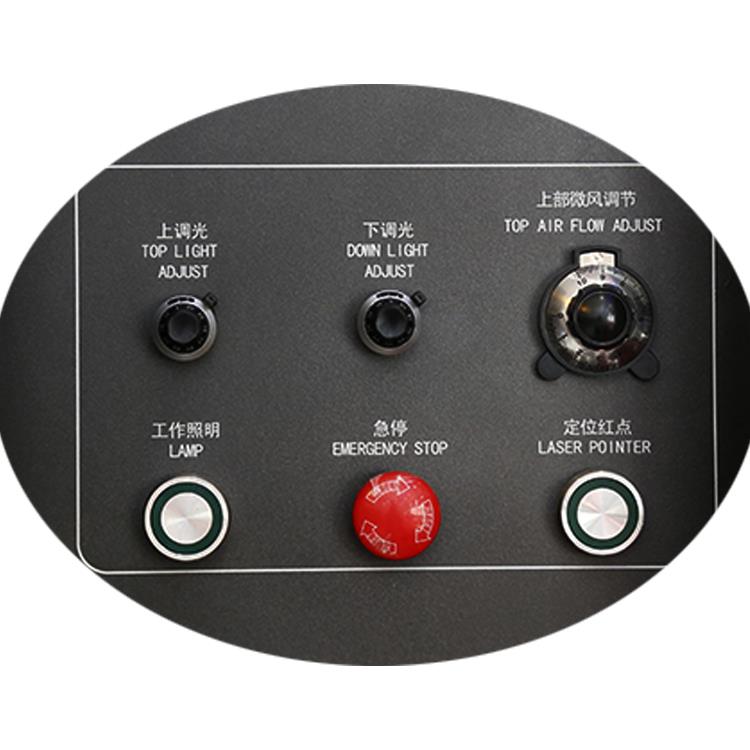

Регулировка верхнего воздушного потока, она может быть ручной или автоматической, что особенно полезно для ремонта микрочипов.

Регулировка верхнего/нижнего света, используется для оптических источников света CCD, отображаемых на экране монитора.

Аварийная кнопка. При необходимости ее можно нажать в любой момент, после чего машина немедленно остановится.

Лазерное позиционирование, которое может помочь печатной плате или чипу найти правильное положение на верстаке.

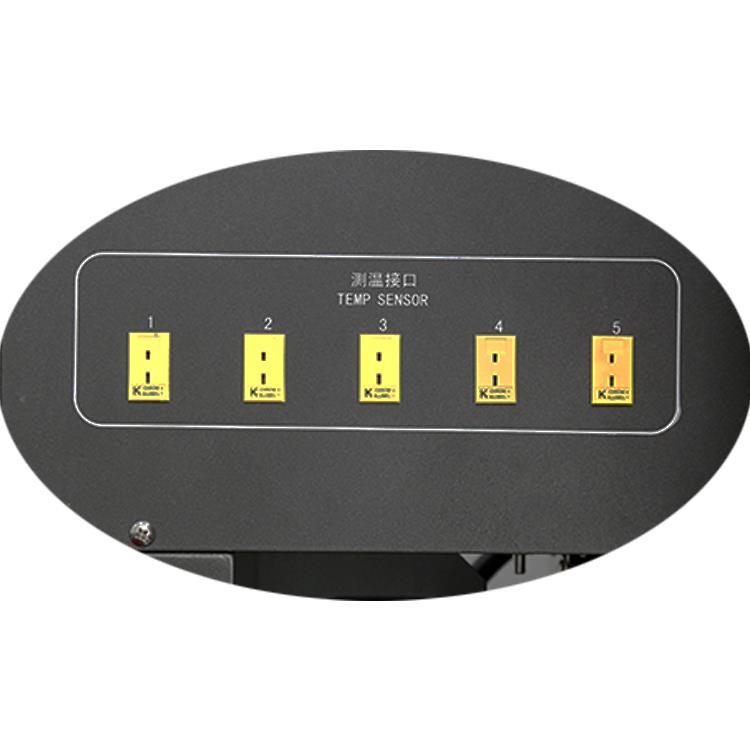

Несколько термопар могут лучше тестировать и проверять различные зоны нагрева, чтобы лучше калибровать температуру.

в случае любой температуры ниже или выше.

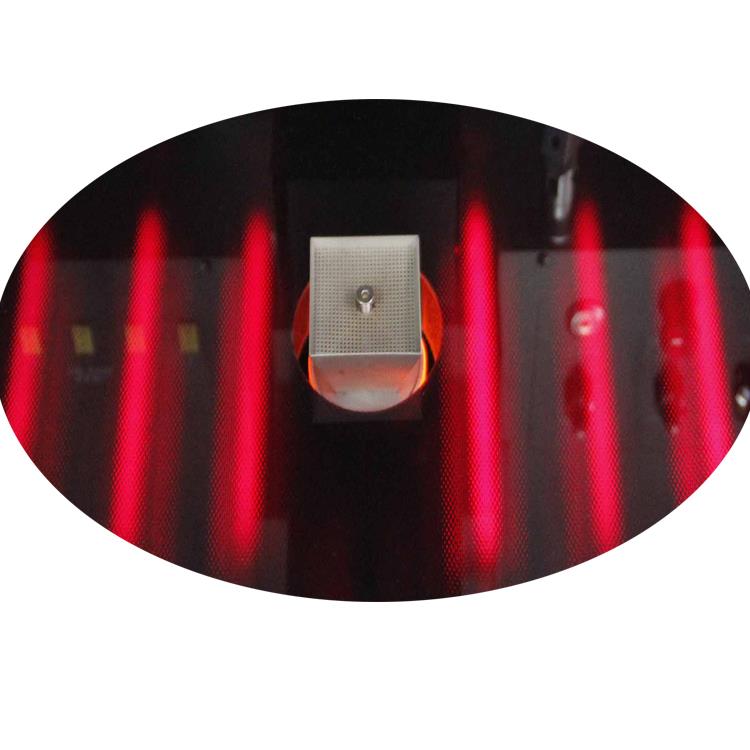

Зона инфракрасного предварительного нагрева состоит из 6 волоконных нагревательных трубок и покрыта оцинкованным экраном, который предотвращает

любые мелкие компоненты, даже если пыль не попадает внутрь, и этот яркий свет легко поглощается светом

Плата, при ремонте небольшой платы, 4 из них можно отключить.

Как работает автоматическая станция пайки BGA:

Квалификация продукта полностью автоматической оптической станции реболлинга bga

На данный момент у наших клиентов есть Foxconn, Lenovo, Huawei и т. д., некоторые из них используют переработку bga.

станция уже более 7 лет и очень хорошо размышляет.

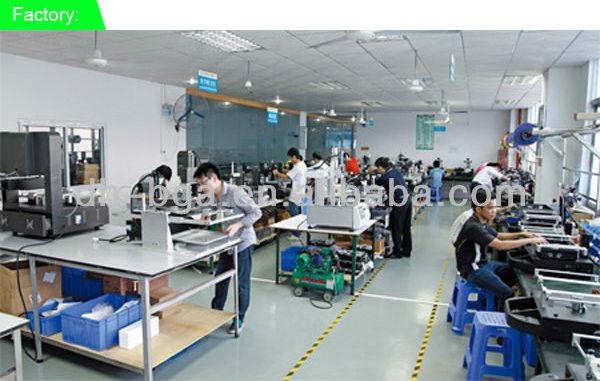

Это одна из верхушек айсберга мастерской, идет сборка паяльной станции BGA DH-A5, другие

регулировка, чистый пол и аккуратная укладка являются одним из необходимых условий хорошего качества.

Награжден CE, патентами и системой сертификации качества продукции и т. д. Это знак превосходной продукции.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ :

Несколько советов по ремонту

Каков размер печатной платы, которую вы часто ремонтируете?

Определите размер рабочей поверхности приобретаемого вами стола для ремонта BGA. Как правило, размер обычных ноутбуков и материнских плат компьютера не превышает 420x400 мм. Это основной ориентир при выборе модели.

Размер микросхемы, которую часто выпаивают

Важно знать как максимальный, так и минимальный размеры чипов. Обычно поставщик предоставляет четыре насадки. Размер самой большой и самой маленькой стружки будет определять размер насадки, которую вам нужно выбрать.

Размер блока питания

Как правило, основные силовые кабели в отдельных ремонтных мастерских имеют сечение 2,5 мм². При выборе паяльной станции BGA номинальная мощность не должна превышать 4500 Вт. В противном случае могут возникнуть трудности с подключением кабеля питания.

С функцией

Есть ли у него 3 температурные зоны?

Три температурные зоны должны включать верхнюю нагревательную головку, нижнюю нагревательную головку и зону инфракрасного предварительного нагрева. Эти три зоны являются стандартной конфигурацией. В настоящее время некоторые продукты на рынке имеют только две температурные зоны: верхнюю нагревательную головку и зону инфракрасного предварительного нагрева. Процент успешных сварок у этих моделей очень низкий, поэтому обязательно проверьте это при покупке.

Может ли нижняя нагревательная головка двигаться вверх и вниз?

Нижняя нагревательная головка должна иметь возможность перемещаться вверх и вниз. Это одна из важнейших особенностей паяльной станции BGA. При работе с относительно большими печатными платами сопло нижней нагревательной головки предназначено для обеспечения вспомогательной поддержки за счет конструктивной конструкции. Если он не может двигаться вверх и вниз, он не будет выполнять эту роль, и вероятность успешной сварки будет значительно снижена.

Есть ли у него интеллектуальная функция настройки кривой?

Настройка температурного профиля является одним из наиболее важных аспектов при использовании паяльной станции BGA. Если температурная кривая настроена неправильно, вероятность успеха сварки будет очень низкой, а сварка или разборка могут оказаться невозможными. Сейчас на рынке есть продукты, такие как GM5360 компании Goldpac Technology, которые предлагают удобные настройки температурной кривой.

Есть ли у него функция пайки?

Если настройка температурной кривой неточна, использование этой функции может значительно повысить вероятность успешной сварки. Температуру сварки можно регулировать в процессе нагрева.

Есть ли у него функция охлаждения?

Обычно для охлаждения используются перекрестные вентиляторы.

Есть ли встроенный вакуумный насос?

Встроенный вакуумный насос удобен для поглощения чипа BGA при его разборке.
