Ремонт компьютерной коробки автомобиля
1. Ремонт компьютерной коробки автомобиля, также называемый ремонтом ЭБУ (электронного модуля управления).
2. Температурные профили сохраняются до 50 000 групп.
3. Одна клавиша для запуска автоматической пайки или распайки.
4. Гибридный нагрев, который лучше защищает печатную плату.
Описание
Высокоавтоматическая паяльная машина для ремонта компьютерных коробок автомобилей
Благодаря более высокому соотношению цена/качество и запатентованной технологии оптического выравнивания, ремонтная система DH (Dinghua) заняла лидирующие позиции на рынке по всему миру. Даже в индустрии мобильных телефонов мы также выиграли тендер Google, не говоря уже о других отраслях, например, автомобильных ЭБУ, ноутбуках, коммуникационном оборудовании и так далее.
Параметр продукта:
| Модель | ДХ-А2Е |
| Источник питания | 110~220В +/- 10% 50/60Гц |
| Номинальная мощность | 5000W |
| Верхний нагрев | Горячий воздух, который можно регулировать |
| Нижний нагрев | Гибридный нагрев печатной платы и уровня чипа |
| Монтаж | Оптическое выравнивание, видимые процедуры, точность 0.01 мм |
| Размер печатной платы | 10*10~450*500мм |
| Чипсы | 1*1~80*80 (более 80*80 мм, опционально) |
| Уровень автоматизации | Высокоавтоматический |
| Послепродажное обслуживание | Онлайн-гид и обучение (при необходимости видеозвонок) |
| Паяльный шарик | Свинцовая или бессвинцовая паяльная паста (предоставляется пользователем) |
| Вилка питания | По требованию клиента |
| Частота | 3 часа работы, 10 минут отдыха. |
| Чипфидер | Автоматически переносите чип на пайку или получайте и возвращайтесь обратно |
| Оптическая ПЗС-матрица | Автоматический |
| Боковая камера | Наблюдайте за состоянием плавления шариков припоя (опционально). |
| Измерение | 600*700*850 мм |
| Масса | 70 кг |
Порядок работы машины:
1. Удаление или распайка чипа/компонента:
Один ключ для запуска, чип будет автоматически поднят после нагрева.
2. Очистка площадок для пайки чипа и печатной платы.
Вручную очистите чип и подготовьте его для пайки.
3. Реболлинг или печать паяльной пасты
В соответствии с требованиями чипов к повторному шарику или печати паяльной пасты,
для лучшей защиты окружающей среды мы предлагаем вам использовать
бессвинцовый припой или паяльная паста.
4. Затвердевание шарика припоя или паяльной пасты.
Вы можете использовать небольшую станцию, как указано выше (DH-T1), которая разделена на 2 части: одна для отопления, другая для отопления.
для охлаждения.
5. Оптическая юстировка.
Точность установки составляет до 0,01 мм, при этом необходимо убедиться, что чип полностью вставлен правильно.
положение на материнской плате.
6. Пайка.
Автоматическая пайка, автоматическое охлаждение и автоматическая обработка.
сброс, который удобнее использовать в следующий раз.
Ремонт компьютерной коробки автомобиля: знание сопутствующей информации

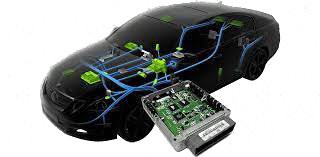

Маршрутный компьютер обычно используется в автомобилях с системой EFI (электронный впрыск топлива) для контроля количества впрыскиваемого топлива, соотношения смеси и других функций. Он состоит из микрокомпьютера и периферийных схем. Микрокомпьютер объединяет микропроцессор (ЦП), память и интерфейсы ввода/вывода на одном кристалле.
Основным компонентом является микрокомпьютер, в котором центральный процессор является основной частью. ЭБУ (электронный блок управления) преобразует входной сигнал в цифровую форму, выполняет сравнительную обработку на основе сохраненных эталонных данных и рассчитывает выходное значение. Затем выходной сигнал усиливается для управления различными компонентами сервопривода регулировки, такими как реле и переключатели.
ЭБУ состоит из трех частей: входной цепи, микрокомпьютера и выходной цепи. Входная цепь принимает сигналы от датчиков и других устройств, фильтрует и усиливает эти сигналы, а также преобразует их в определенный уровень напряжения. Сигналы, посылаемые датчиками во входную цепь ЭБУ, могут быть аналоговыми или цифровыми. Аналого-цифровой преобразователь во входной цепи преобразует аналоговые сигналы в цифровые, которые затем передаются на микрокомпьютер. Микрокомпьютер обрабатывает эти предварительно обработанные сигналы и отправляет обработанные данные в выходную схему. Выходная схема усиливает цифровую информацию и в некоторых случаях преобразует ее обратно в аналоговый сигнал, который управляет сервокомпонентами управляемой регулировки.
