Ремонт автомобильного блока управления
Высокоавтоматическая машина для доработки BGA с визуальными процедурами доработки, позволяет легко заменить обновленный (переболтанный) чип в правильном положении на чипе; даже автоматически снимать, поднимать, заменять, паять и т. д.; Использованные профили температуры можно сохранить и удобно использовать снова.
Описание

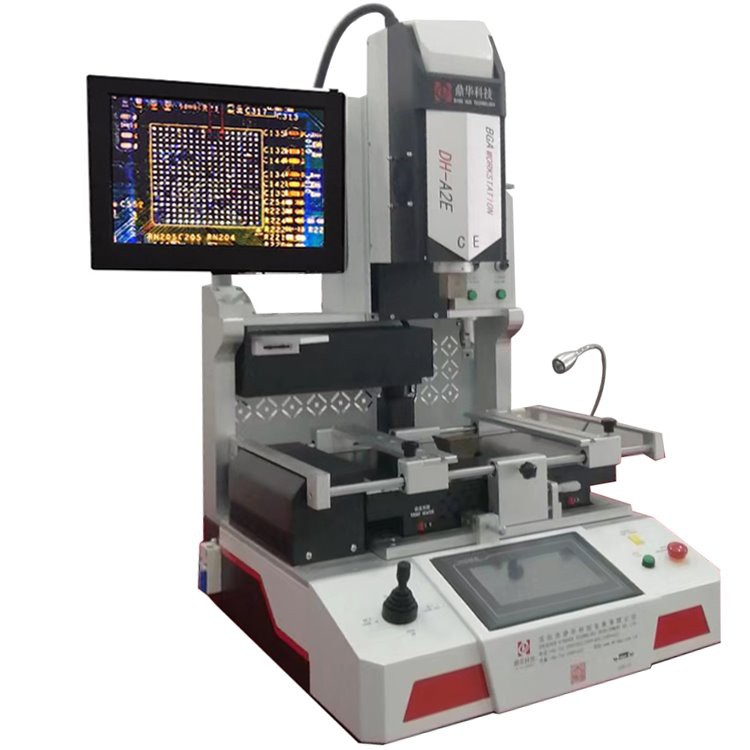

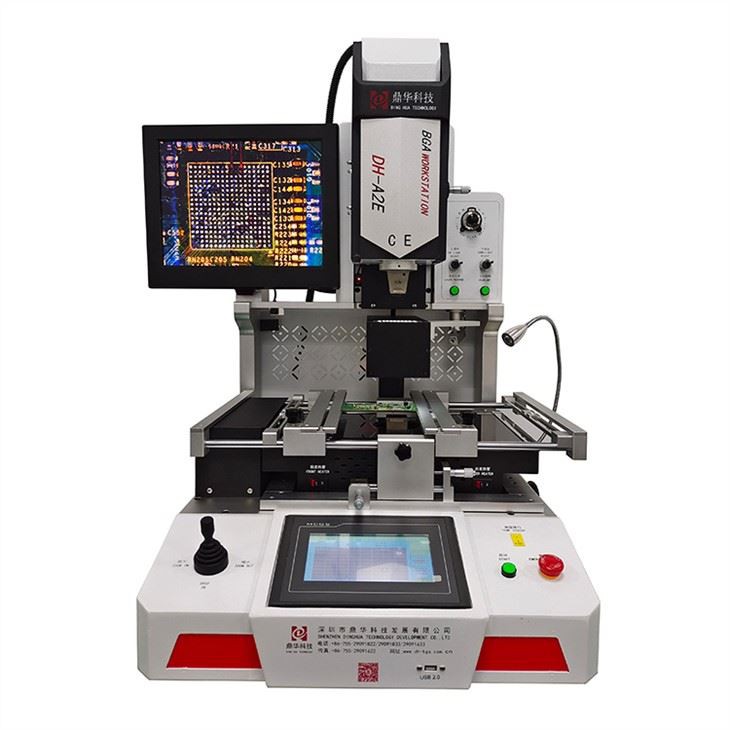

Высокоавтоматическая паяльная машина для ремонта автомобильного блока управления
Ремонт автомобильного блока управления. Во время доработки часто приходится тратить много времени и знаний, которые вам придется потратить или освоить, поскольку у вас нет автоматического станка для доработки BGA с интеллектуальным управлением для нагрева, распайки, монтажа и пайки, а также для корректировки температуры.
Основная информация
| Модель | ДХ-А2Е |
| Источник питания | 110~220В +/- 10% 50/60Гц |
| Номинальная мощность | 5000W |
| Верхний нагрев | Горячий воздух, который можно регулировать |
| Нижний нагрев | Гибридный нагрев печатной платы и уровня чипа |
| Монтаж | Оптическое выравнивание, видимые процедуры, точность 0.01 мм |
| Размер печатной платы | 10*10~450*500мм |
| Чипсы | 1*1~80*80 (более 80*80 мм, опционально) |
| Уровень автоматизации | Высокоавтоматический |
| Послепродажное обслуживание | Онлайн-гид и обучение (при необходимости видеозвонок) |
| Паяльный шарик | Свинцовая или бессвинцовая паяльная паста (предоставляется пользователем) |
| Вилка питания | По требованию заказчика |
| Частота | 3 часа работы, 10 минут отдыха. |
| Чипфидер | Автоматически переносите чип на пайку или получайте и возвращайтесь обратно |
| Оптическая ПЗС-матрица | Автоматический |
| Боковая камера | Наблюдайте за состоянием плавления шариков припоя (опционально). |
| Измерение | 600*700*850 мм |
| Масса | 70 кг |
Процедуры доработки:

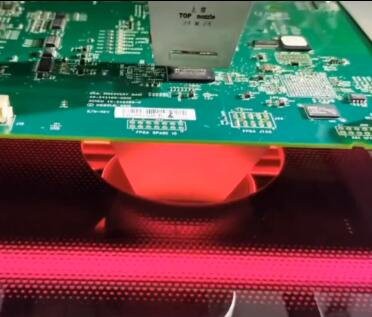

1. Распайка и нагрев
Гибридное отопление инфракрасным и воздушным способами:
Инфракрасный нагрев печатных плат, особенно тех печатных плат, которые долгое время простаивали, для предварительного нагрева.
Нагрев горячим воздухом микросхем (компонентов), подлежащих нагреву для распайки, функция которого аналогична функции
верхний горячий воздух, как правило, верхний горячий воздух и нижний горячий воздух должны работать одновременно.
2. Реболлинг или печать паяльной пасты
Для повторного шарика или печати паяльной пасты после очистки материнской платы и площадок чипа, а затем забетонируйте их.
на чипе или материнской плате, жду пайки.

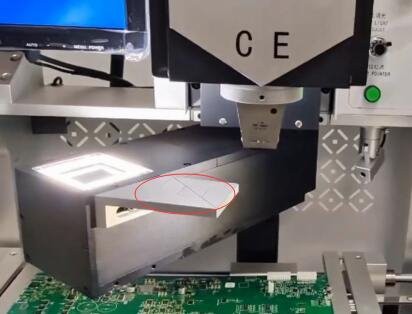

3. Оптическая ПЗС-матрица и устройство подачи стружки.
Оптическая ПЗС-матрица и устройство подачи стружки работают вместе, что обеспечивает автоматическую подачу стружки.
за взятие или получение чипа и перенос его обратно.

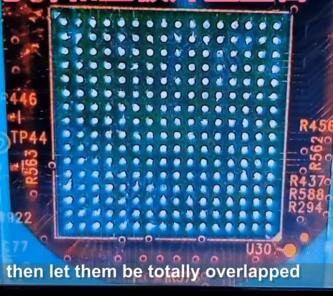

4. Монтаж обновленного чипа или компонентов.
Наглядные процедуры выравнивания, которые помогут вам быть уверенными в установке еще меньшего размера.чип и расстояние. вам просто нужно нажать «Выравнивание ОК» после регулировки микрометров,затем автоматически припаиваем обратно.
5. Пайка
Автоматически верните его в правильное положение на материнской плате,точность 0.01 мм, которая соответствует установке различных чипов и различным
материнские платы и т. д.

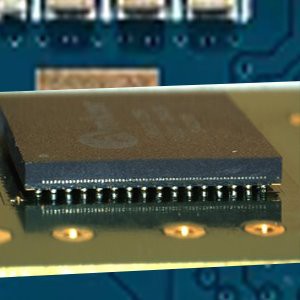

6. Мониторинг (дополнительная функция)
Во время пайки
Статус плавления можно наблюдать черезбоковая камера. Конечно, статус распайки можно увидеть таким же образом.
видео будет показано на мониторе, который используется для формирования изображений на оптической ПЗС-матрице.
Более подробно о пайке при ремонте автомобильного блока управления, вот вам видео:
