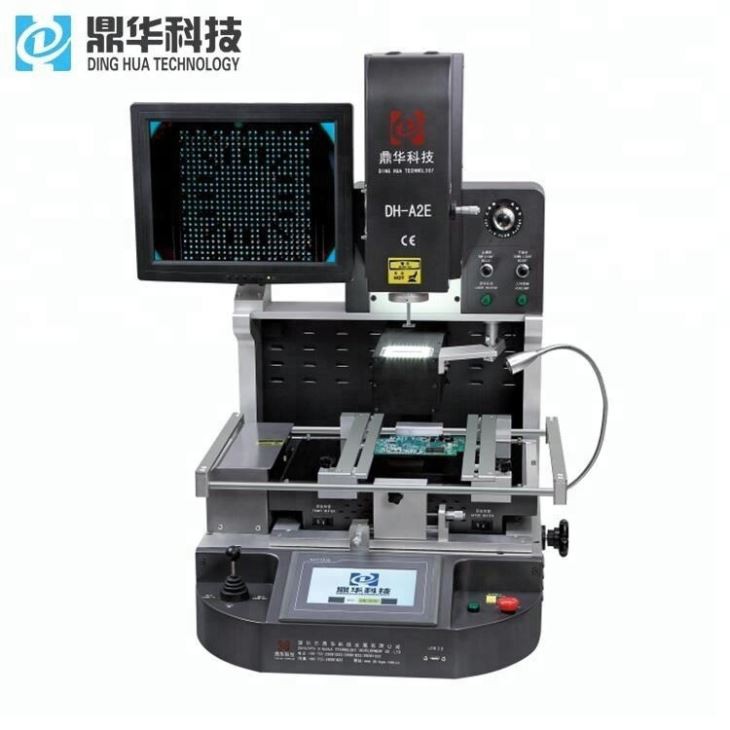

Паяльная станция BGA для оптического телевидения и спутникового телевидения

1. Внедрение продукции

• Сверхточное распознавание объектов
• Превосходная скорость и гибкость выравнивания
• Прецизионная визуализация целевого объекта
• Максимальная чувствительность для деликатного размещения деталей
• Пиксельная раскраска пэдов для максимальной контрастности
• Оптический зум и автофокус для превосходного качества изображения
• Увеличенное изображение деталей микроразмера
• Отмеченное наградами обслуживание и поддержка!

• Высокоскоростная силовая обратная связь обеспечивает максимальную чувствительность при деликатном размещении компонентов.

• Двухцветный интерфейс камеры предлагает уникальные возможности обработки

2. характеристики продукта

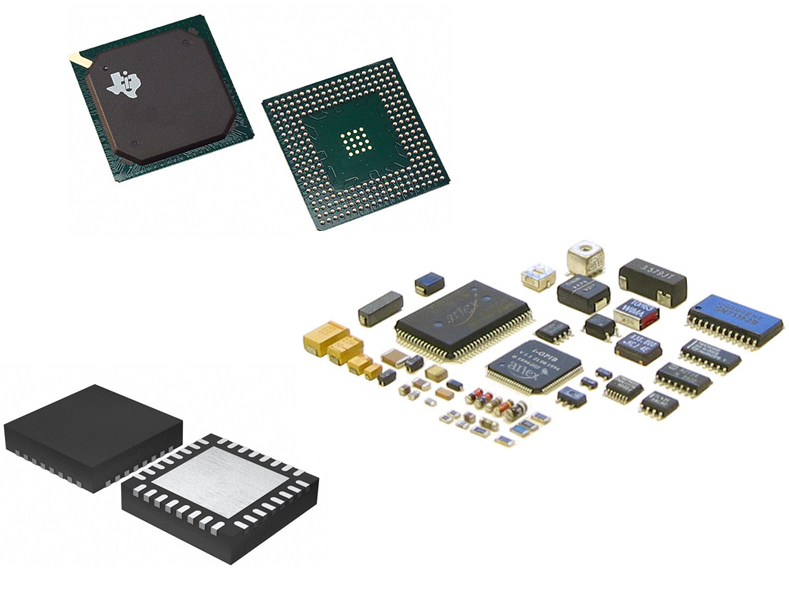

3. Применение продукта

Паяльные станции Dinghua BGA оснащены новейшими технологиями технического зрения и термического управления процессами.

Печатные платы и подложки, состоящие из таких компонентов, как BGA, CSP, QFN, Flip Chips,

PoP, матрицы уровня пластин и многие другие SMD обрабатываются с неизменно высоким качеством результатов. Точный

Механика и передовое программное обеспечение упрощают размещение компонентов, пайку и/или доработку. Оператор

участие очень ограничено, что делает эти системы простыми в настройке и использовании. Доступен в настольном и автономном исполнении.

конфигурации, эти машины идеально подходят для исследований и разработок прототипов, НПИ, инжиниринга, лабораторий анализа отказов, а также

Производственные среды OEM/CEM. Автоматизация, возможности машин и простота использования имеют решающее значение для обеих сторон.

прототипы и объемы производства, требующие последовательности и качества.

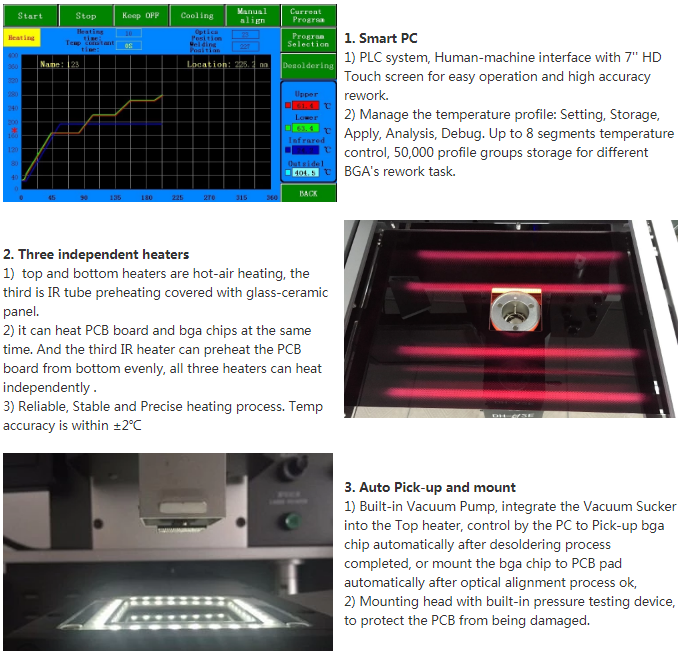

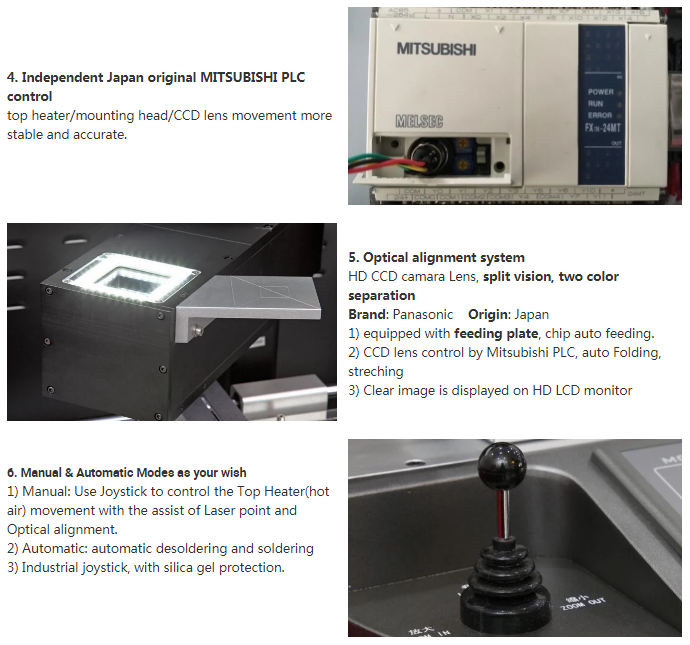

4. Информация о продукте

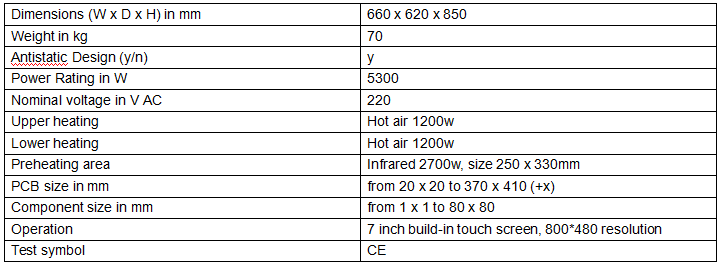

5. Характеристики продукта

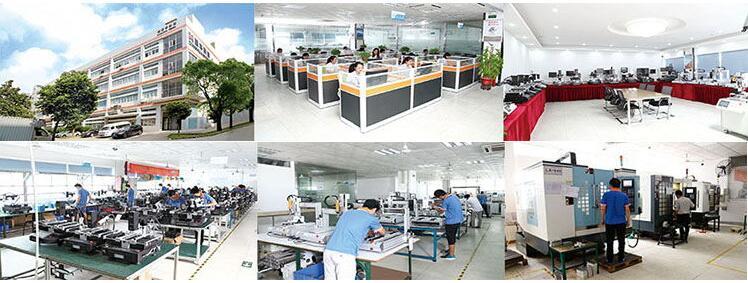

6. Наши сервисы

Отмеченные наградами и запатентованные системы доработки

Сегодня у нас более 50 опытных инженеров и технических специалистов, работающих над новыми инновациями и улучшениями.

каждый день – всего 10% наших сотрудников работают в сфере исследований и разработок. Корпорация Dinghua уже

технологический лидер мирового рынка во многих сферах своей деятельности. Многочисленные патенты и награды подтверждают нашу

постоянное стремление к инновациям. Принимая постоянный процесс изменений, мы адаптируем нашу продукцию к быстро меняющимся условиям.

требованиям рынка, одновременно разрабатывая дорожную карту устойчивых технологий и инноваций.

7. Часто задаваемые вопросы

Прочная конструкция обеспечивает сверхточное размещение с точностью до 0.0002 дюйма или 5 микрон. Недавно реализованное программное измерение силы

Система позволяет работать даже с самыми маленькими и хрупкими устройствами, а также со сложными упаковками, такими как штабелированные штампы или пакеты.

На упаковке (PoP). Оптика Split Vision позволяет одновременно просматривать верхнюю часть печатной платы/подложки и нижнюю часть компонента.

и выровняйте оба изображения. Разделение изображений — это функция, которая позволяет просматривать диагональные углы для выравнивания больших упаковок при большом увеличении.

Высококачественные компоненты оптической системы обеспечивают четкое изображение без искажений. Точное управление процессом оплавления в замкнутом контуре позволяет

имитируя исходный профиль производства. Программное обеспечение содержит базу данных предопределенных профилей, которые пользователь выбирает в зависимости от пакета.

и печатная плата перерабатывается. Функция автоматического создания профиля позволяет пользователю разработать оптимальный профиль за один проход, который можно сохранить.

для дальнейшей обработки. Профили можно легко изменять, оптимизировать и сохранять для будущего использования. Настройки можно изменять «на лету», пока профиль открыт.

бег. Программное обеспечение управляет оплавлением с помощью верхнего нагревателя с принудительной подачей воздуха, нижнего нагревателя с принудительной подачей воздуха и кварцевого инфракрасного предварительного нагревателя большой площади. Поток воздуха в верхнем нагревателе

контролируется программным обеспечением и обеспечивает превосходную однородность температуры. Это гарантирует очень мягкий поток, который не сможет нарушить даже малейшие

соседние компоненты, такие как пассивы 01005. Контролируемое охлаждение детали и печатной платы осуществляется за счет прямого потока воздуха в верхнем сопле и потока воздуха в

локализованный нижний нагреватель и боковой автоматический мощный охлаждающий вентилятор с поперечным потоком воздуха.
