Машина для пайки BGA с сенсорным экраном с горячим воздухом
машина для переделки bga сенсорного экрана горячего воздуха Быстрый просмотр: Рекламная цена! Паяльный станок DH-A1L BGA с функцией оплавления уже в наличии. Благодаря более совершенным конструктивным решениям точность установки BGA на нашей машине остается в пределах 0,01 мм. Мы посвятили себя доработке bga и автоматическому...
Описание
Машина для переделки BGA с сенсорным экраном с горячим воздухом
Быстрый просмотр:
Акционная цена! Паяльный станок DH-A1L BGA с функцией оплавления уже в наличии. С лучшим дизайном
Если верить идеям, точность монтажа BGA на нашей машине остается в пределах 0,01 мм. Мы посвятили себя доработке и автоматике bga.
машинное оборудование, охватывающее большую часть рынка Индии, Европы и Америки. Мы надеемся стать вашим давним партнером в
Китай.
| Спецификация | ||
|
1 |
Власть |
4900W |
|
2 |
Верхний нагреватель |
Горячий воздух 800 Вт |
|
3 |
Нижний нагреватель Железный обогреватель |
Горячий воздух 1200 Вт, Инфракрасный 2800 Вт 90w |
|
4 |
Источник питания |
220 В переменного тока ± 10% 50/60 Гц |
|
5 |
Измерение |
640*730*580 мм |
|
6 |
Позиционирование |
V-образный паз, опору печатной платы можно регулировать в любом направлении с помощью внешнего универсального крепления. |
|
7 |
Контроль температуры |
Термопара типа К, регулирование с обратной связью, автономный нагрев |
|
8 |
Точность температуры |
±2 градуса |
|
9 |
Размер печатной платы |
Макс 500*400 мм Мин 22*22 мм |
|
10 |
BGA-чип |
2*2-80*80мм |
|
11 |
Минимальное расстояние между чипами |
0.15 мм |
|
12 |
Внешний датчик температуры |
1 (опционально) |
|
13 |
Вес нетто |
45 кг |
2.Основные характеристики паяльной станции DH-A1L BGA.
Сенсорный экран высокой четкости, управление ПЛК, возможность сохранения нескольких групповых профилей. Отображение установленных и измеренных значений в реальном времени
температура с функцией мгновенного анализа температурной кривой. Он может показывать установленную и измеренную температуру.
Для изменения и анализа профиля.
Высокоточная термопара К-типа с замкнутым контуром управления, выходной мощностью и системой управления имеет оптическую изоляцию.
технология. Саморегулирующаяся система PID точно контролирует температуру, отклонение температуры находится в пределах 2 градусов.
Между тем, внешний датчик температуры позволяет анализировать и корректировать температуру в режиме реального времени.
Печатную плату с V-образным пазом можно регулировать в любом направлении с помощью внешнего универсального приспособления, подходящего для всех видов ремонта BGA.
Гибкое и съемное универсальное приспособление может защитить плату печатной платы от деформации и повреждения платы неправильной формы.
его можно легко надеть.
Предлагаем все виды сопел горячего воздуха с вращением на 360 градусов; легко установить и изменить, доступны индивидуальные настройки.
Приложение
Эта машина используется для ремонта сломанного набора микросхем BGA (пакет Ball Grid Array) на материнской плате.
BGA-приложение
1. PCBA для ноутбуков и настольных компьютеров
2.Игровая консоль, такая как Xbox one,Play Station 4
3. PCBA мобильного телефона
4. Материнская плата ТВ-приставки
5. Материнская плата сервера, принтера, камеры и т. д.

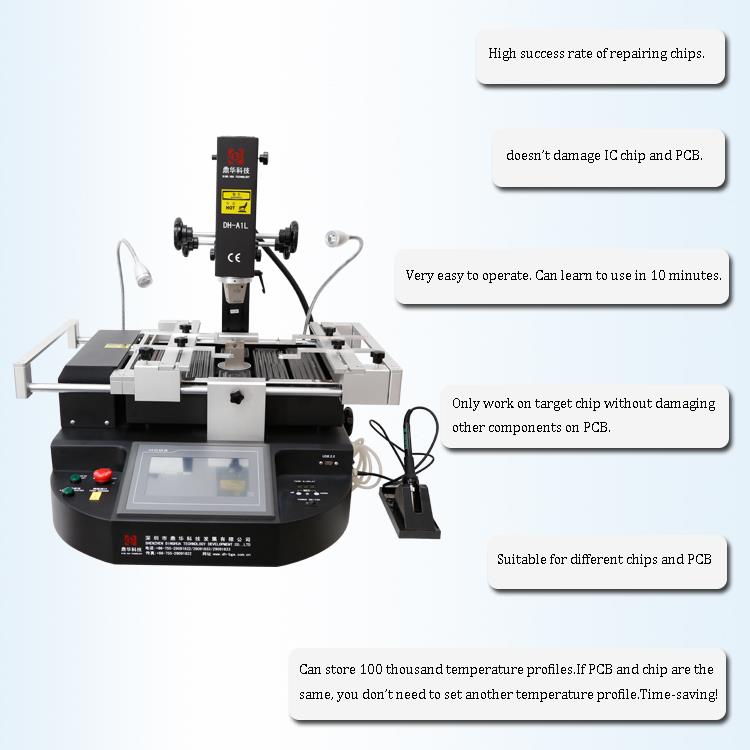

3. Почему вам следует выбрать паяльную станцию DH-A1L BGA?
4. Сопутствующие знания:
Преимущества БГА
BGA — это решение проблемы создания миниатюрного корпуса для интегральной схемы, состоящей из многих сотен
булавок. Матрицы с сеткой выводов и корпуса для поверхностного монтажа с двойной линией (SOIC) производились со все большим количеством выводов.
и с уменьшением расстояния между выводами, но это затрудняло процесс пайки. Как пакет
контакты сближались, росла опасность случайного соединения соседних контактов припоем.
Еще одним преимуществом корпусов BGA перед корпусами с отдельными выводами (т.е. корпусами с ножками) является меньшая тепловая нагрузка.
сопротивление между корпусом и печатной платой. Это позволяет выделять тепло интегральной схемой внутри корпуса.
легче течь к печатной плате, предотвращая перегрев чипа.
Чем короче электрический проводник, тем ниже его нежелательная индуктивность, свойство, вызывающее нежелательные искажения.
сигналов в быстродействующих электронных схемах. BGA с очень коротким расстоянием между корпусом и печатной платой имеют низкую индуктивность выводов, что обеспечивает им превосходные электрические характеристики по сравнению с устройствами с выводами.

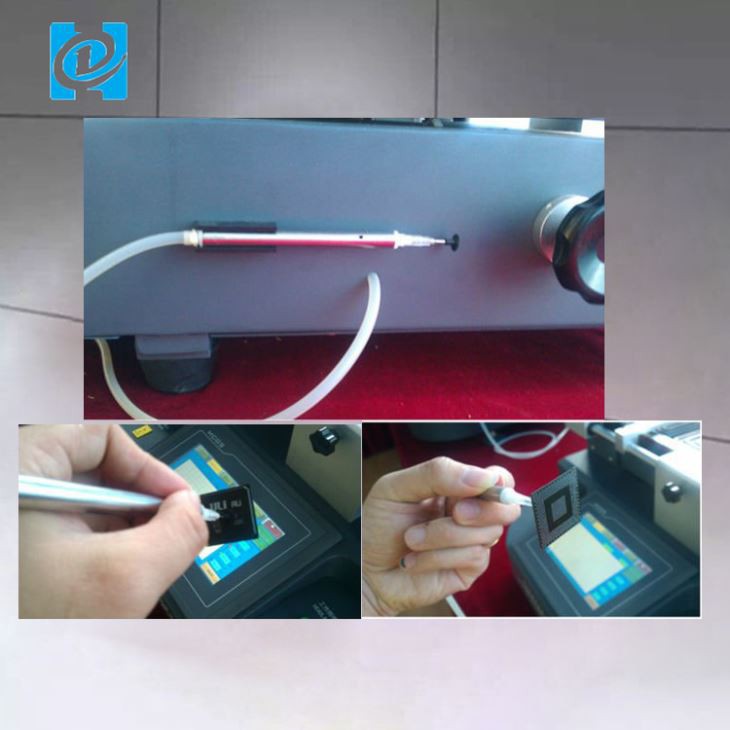

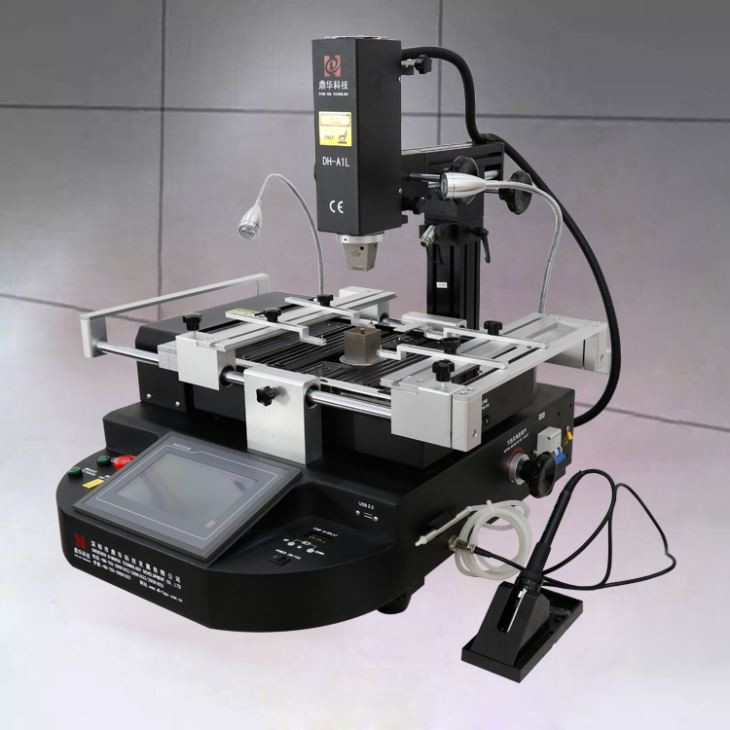

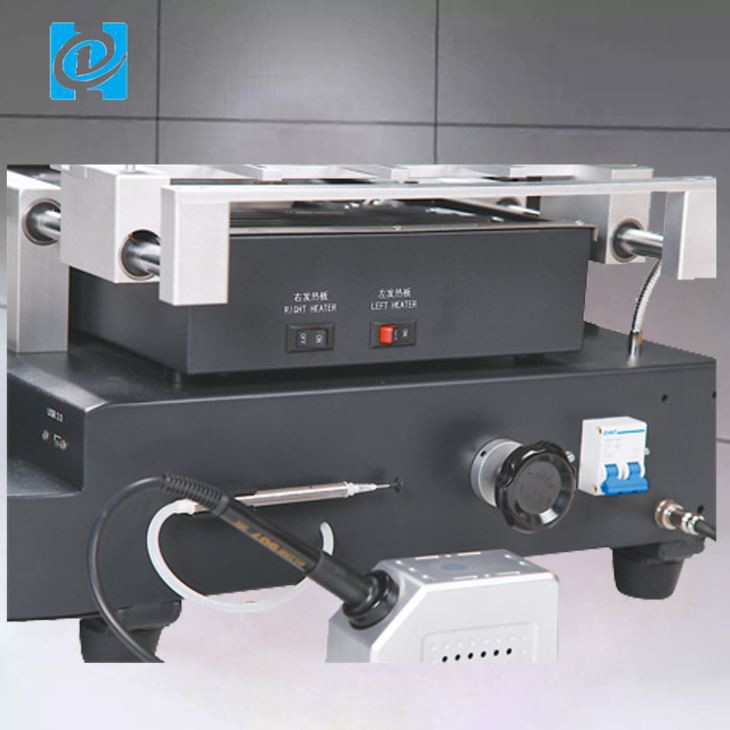

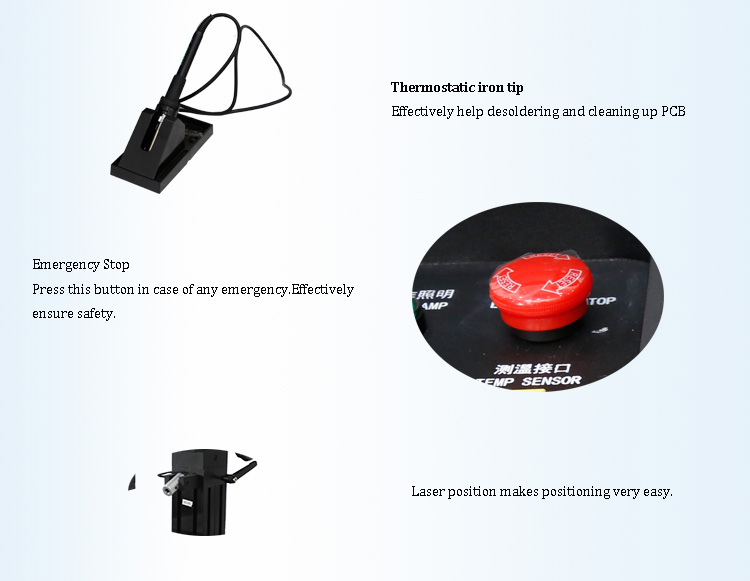

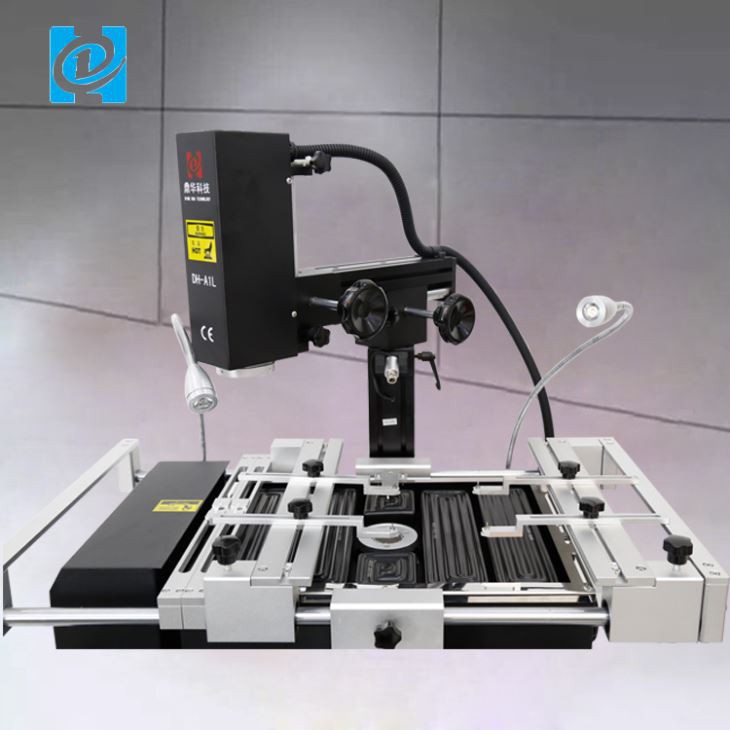

5. Подробные изображения паяльной станции DH-A1L BGA.

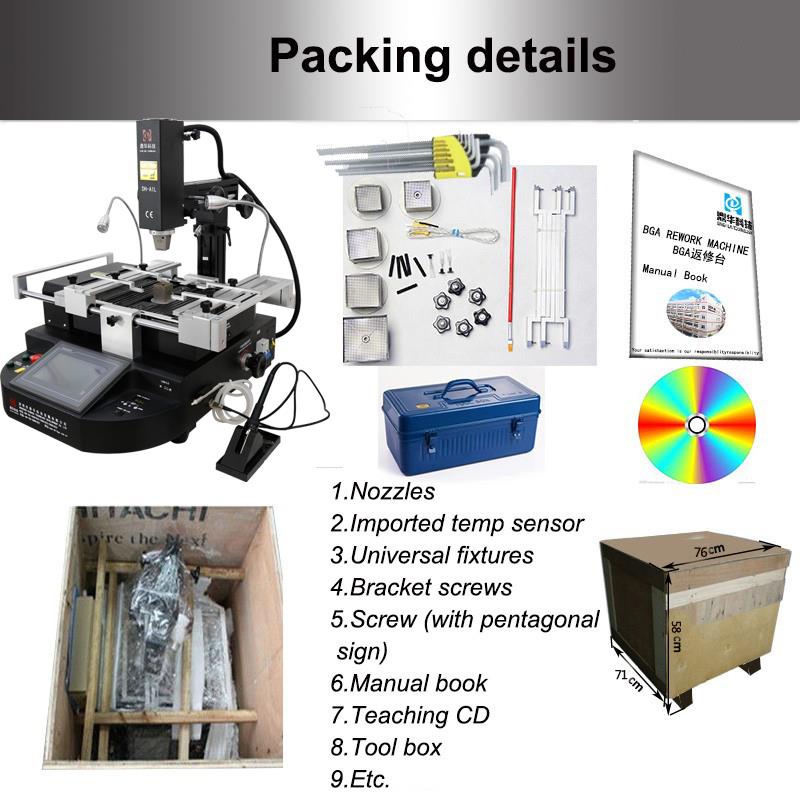

6. Подробности упаковки и доставки паяльной станции DH-A1L BGA.
Детали доставки ремонтной станции DH-A1L BGA
|
Перевозки: |
|
1. Отгрузка будет произведена в течение 5 рабочих дней после получения оплаты. |
|
2. Быстрая доставка DHL, FedEX, TNT, UPS и другими способами, в том числе по морю или по воздуху. |
7. Часто задаваемые вопросы
В: Почему стоит выбрать нас?
Вопрос: Как мне произвести оплату? Какой путь лучше?
Вопрос: Как насчет упаковки? Безопасно ли это во время родов?
Вопрос: Легко ли управлять этой машиной? если у меня нет опыта, могу ли я также хорошо им управлять?
Предоставляете ли вы руководство пользователя и видео по эксплуатации, чтобы поддержать нас?
