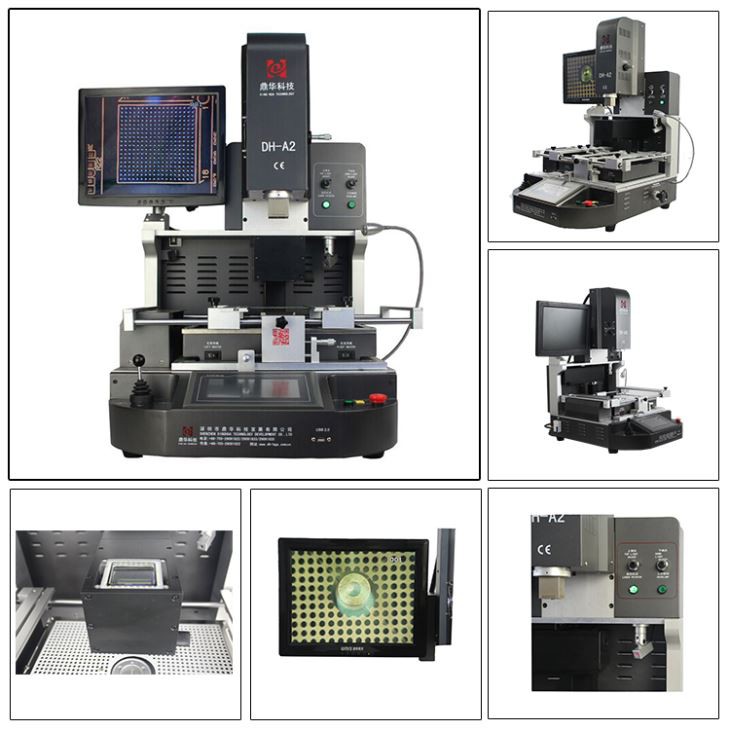

Машина для пайки BGA с 3 зонами нагрева и сенсорным экраном

1. Приложение

Подходит для печатных плат различных электронных продуктов.

Материнская плата компьютера, смартфона (iPhone, Huawei, Samsung), ноутбука, материнской платы MacBook, цифровой камеры, кондиционера, телевизора и другого электронного оборудования из медицинской промышленности, связи, автомобильной промышленности и т. д.

Подходит для различных чипов: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP, PBGA,CPGA,LED чип.

2. Особенности продукта



• Автоматическая распайка, монтаж и пайка.

• Точная система оптического выравнивания

Объектив камеры Panasonic CCD эффективно повышает точность выравнивания и вероятность успеха ремонта. Изображение отображается на экране монитора.

• Верхний поток горячего воздуха регулируется для удовлетворения потребности в любых чипсах.

•Встроенное инфракрасное лазерное позиционирование помогает быстро позиционировать печатную плату.

• Верхняя нагревательная головка и монтажная головка 2 в 1.

• Монтажная головка со встроенным устройством проверки давления для защиты печатной платы от разрушения.

3. Спецификация

Власть	5300w
Верхний нагреватель	Горячий воздух 1200 Вт
Нижний нагреватель	Горячий воздух 1200Вт. Инфракрасный 2700 Вт
Источник питания	220 В переменного тока ± 10%, 50/60 Гц
Измерение	Д530*Ш670*В790 мм
Позиционирование	Поддержка печатной платы с V-образным пазом и внешним универсальным крепежом
Контроль температуры	Термопара типа K, управление с обратной связью, независимое отопление
Точность температуры	±2 градуса
Размер печатной платы	Макс 450*490 мм, Мин 22*22 мм
Тонкая настройка верстака	±15 мм вперед/назад, ±15 мм вправо/влево
BGA-чип	80*80-1*1мм
Минимальное расстояние между чипами	0.15 мм
Датчик температуры	1 (опционально)
Вес нетто	70 кг

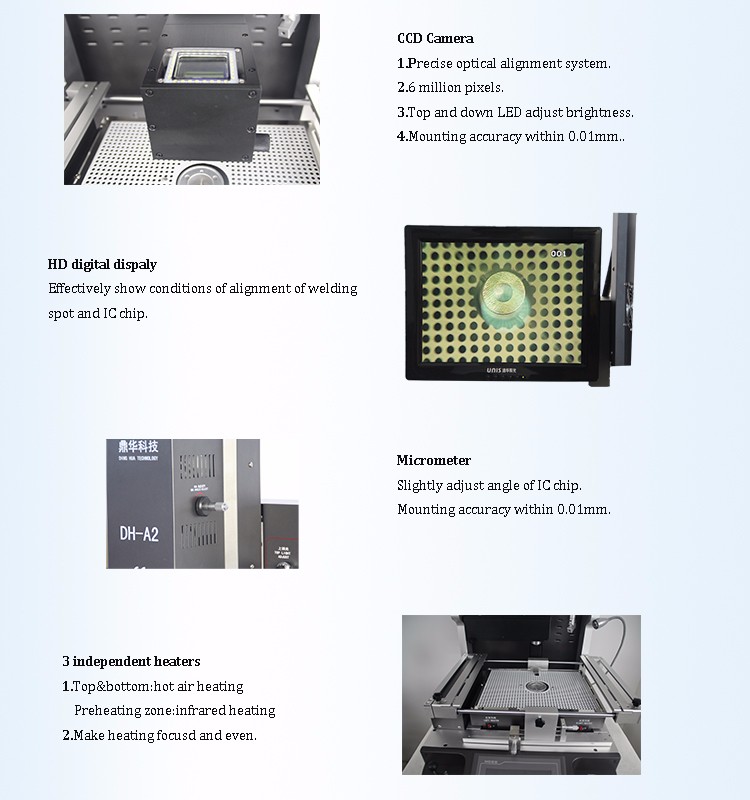

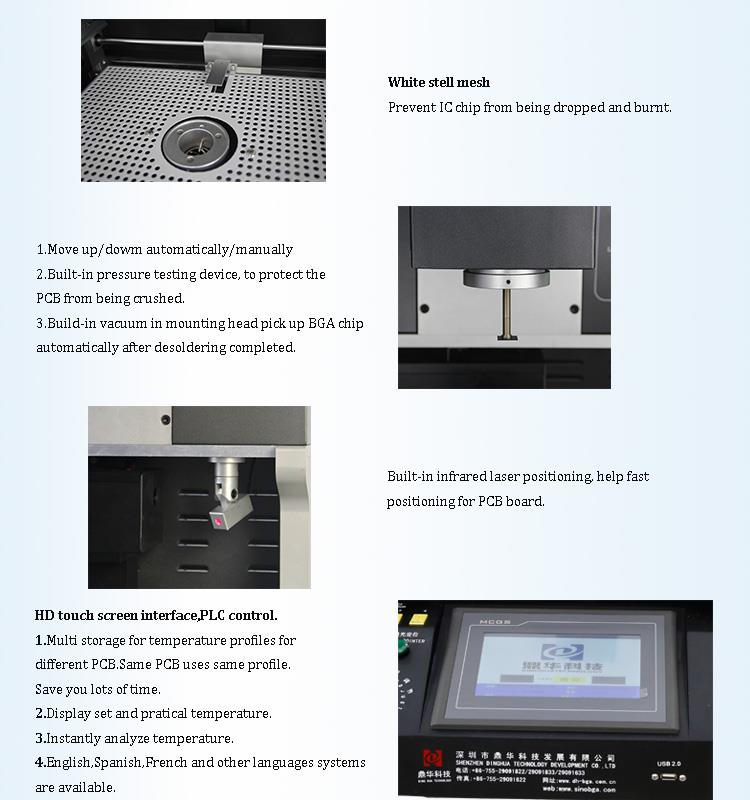

4. Детали

1.CCD-камера (точная система оптического выравнивания);

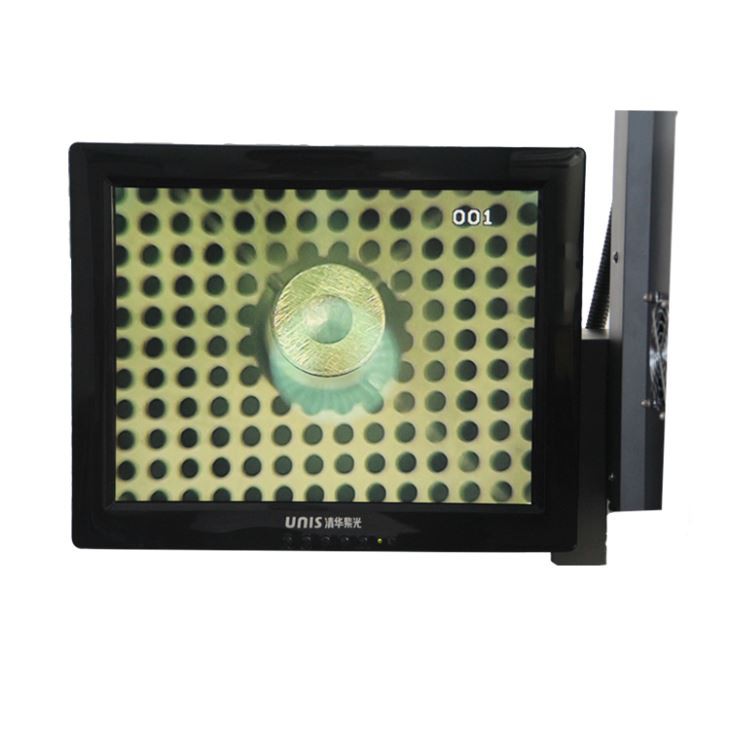

2.HD цифровой дисплей;

3. Микрометр (регулировка угла стружки);

4,3 независимых обогревателя (горячий воздух и инфракрасный);

5. Лазерное позиционирование;

6. Интерфейс сенсорного экрана HD, управление ПЛК;

7. Светодиодная фара;

8. Управление джойстиком.

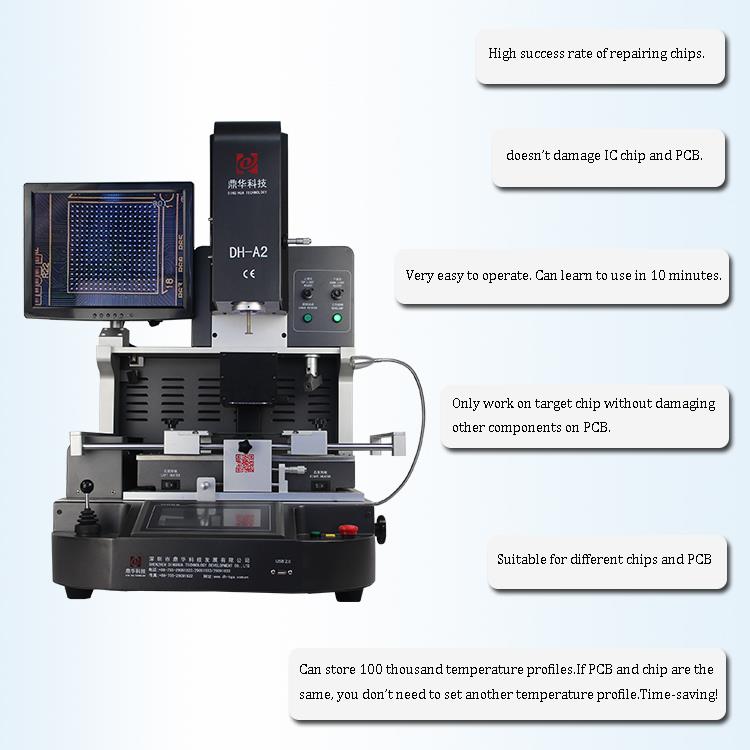

5. Почему стоит выбрать нашу машину для переделки bga с сенсорным экраном с 3 зонами нагрева?



6. Сертификат

Предлагая качественную продукцию, компания SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD первой получила сертификаты UL, E-MARK, CCC, FCC, CE ROHS. Между тем, чтобы улучшить и усовершенствовать систему качества, Dinghua прошла сертификацию аудита на месте ISO, GMP, FCCA, C-TPAT.

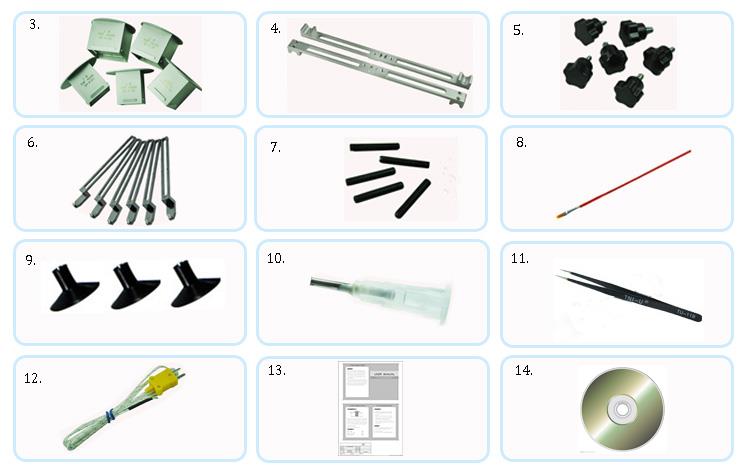

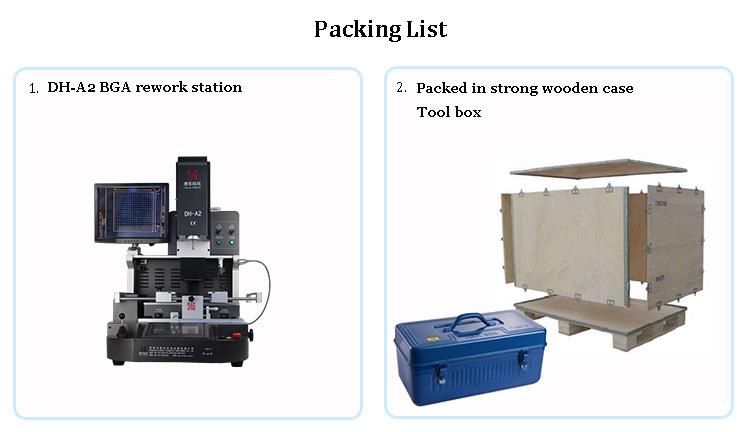

7. Упаковка и отгрузка



8. Свяжитесь с нами

Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

9. Часто задаваемые вопросы

• Каковы основные факторы успешного ремонта печатных плат и микросхем на станке для ремонта BGA?

A: Цветная оптическая система с функциями разделения зрения, разделения двух цветов, увеличения/уменьшения масштаба и микрорегулировки, оснащенная устройством обнаружения аберраций, с автофокусировкой и программным управлением.

•Как ваш станок для ремонта BGA гарантирует точное выравнивание шариков припоя на микросхемах и паяного соединения на печатной плате?

A: Система цветного оптического зрения с ручным перемещением по осям X и Y, с двухцветным разделением света, увеличением/уменьшением масштаба и функцией точной настройки, включая устройство разрешения цветового различия. На экране дисплея четко отображается состояние совмещения шариков припоя на микросхемах и паяного соединения на печатной плате.

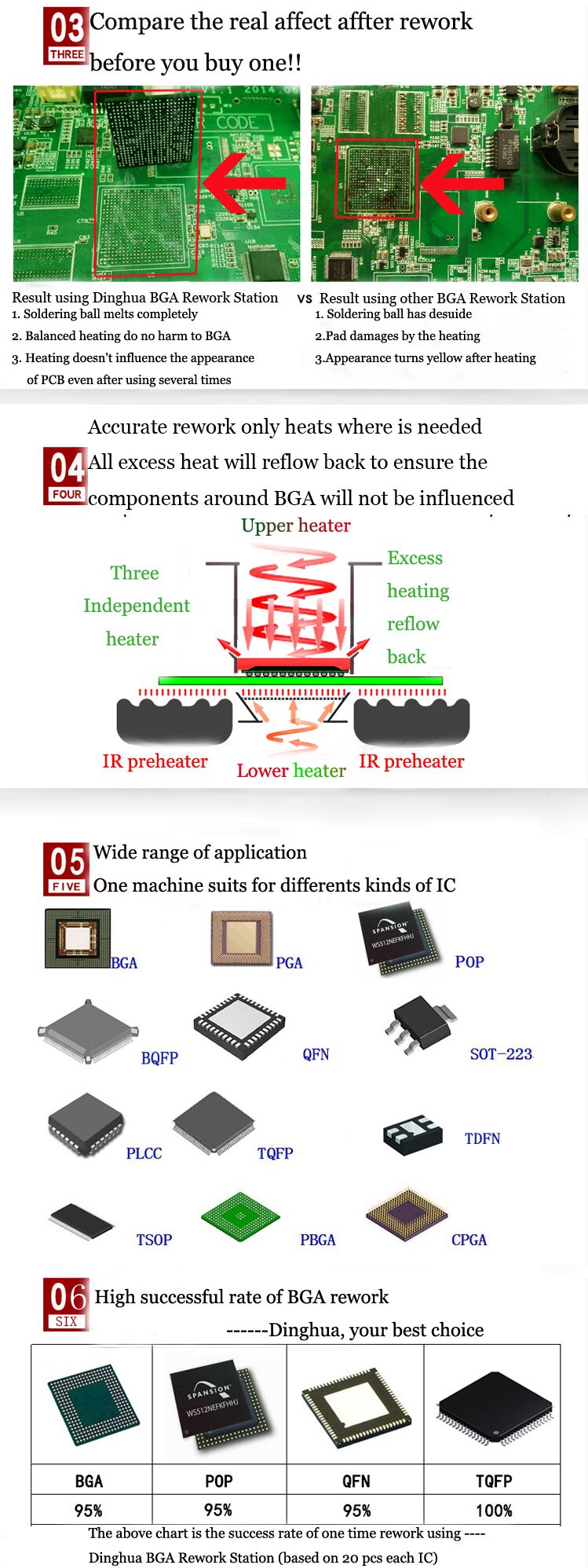

•Каков принцип нагрева горячим воздухом и инфракрасным излучением в вашем станке для ремонта BGA?

О: Есть три независимых обогревателя. Верхний горячий воздух + нижний горячий воздух + инфракрасная платформа предварительного нагрева. Горячий воздух имеет преимущество быстрого нагревания и охлаждения. Температуру очень легко контролировать. Нижняя часть инфракрасного порта предотвращает деформацию печатной платы (общие причины деформации: большая разница температур между местами печатной платы и целевым чипом BGA). Эту модель машины относительно легко контролировать, а температура легко контролировать.
