Лазерная машина для переделки BGA с сенсорным экраном
Первоначально разработан компанией Shenzhen Dinghua Technology. DH-B2 — идеальное решение для переделки BGA. Это простой, быстрый и недорогой метод реболлинга BGA в объемах от нескольких до нескольких тысяч штук. Широкий выбор доступных шаблонов делает паяльную станцию DH-B2 BGA привлекательным и гибким решением для выполнения требований по реболлингу BGA. Типичные области применения включают ремонт на уровне чипа и замену компонентов BGA.
Описание
1. Характеристики продукта LасерPостионTойSкринБГА Rэлектронная работаMболит
1. Уникальная конструкция трех нагревательных зон, работающих независимо, для более точного контроля температуры.
2. Первая/вторая температурные зоны нагреваются независимо, что позволяет настроить 8 сегментов повышения температуры и 8
сегменты с постоянной температурой для контроля. Одновременно можно сохранить 10 групп температурных кривых.
3. В третьей зоне используется инфракрасный нагреватель для предварительного нагрева и независимого контроля температуры, чтобы печатная плата
может быть полностью предварительно нагрет в процессе распайки и не подвергаться деформации.
4. Выберите импортный высокоточный K-сенсор и замкнутый контур для точного определения температуры вверх/вниз.
2.Спецификация оf LасерPостионTойSкринБГА Rэлектронная работаMболит
| Власть | 4800W |
| Верхний нагреватель | Горячий воздух 800 Вт |
| Нижний нагреватель | Горячий воздух 1200 Вт, инфракрасный 2700 Вт |
| Источник питания | 220В переменного тока+10% 50160Гц |
| Измерение | Д800*Ш900*В750 мм |

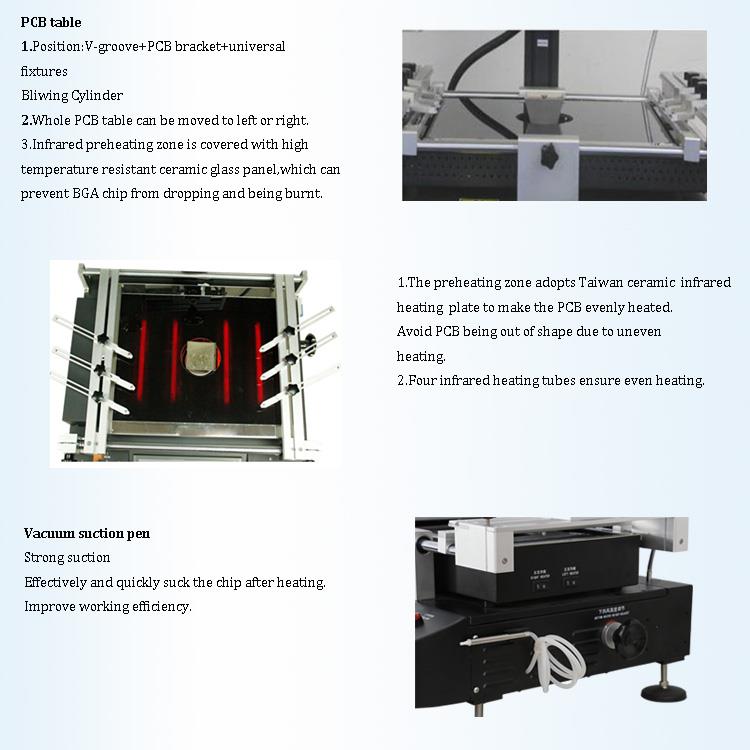

| Позиционирование | Поддержка печатной платы с V-образным пазом и внешним универсальным крепежом |
| Контроль температуры | Термопара типа К, управление с обратной связью, независимый нагрев |
| Точность температуры | ±2 градуса |
| Размер печатной платы | Макс450:500 мм.Мин 20*20 мм |
| Тонкая настройка верстака | ±15 мм вперед/назад, ±15 мм вправо/влево |
| BGAчип | 80 *80-1*1мм |
| Минимальное расстояние между чипами | 0.15 мм |
| Датчик температуры | 4 (опционально) |
| Вес нетто | 36 кг |
3.Подробнее оf LасерPостионTойSкринБГА Rэлектронная работаMболит

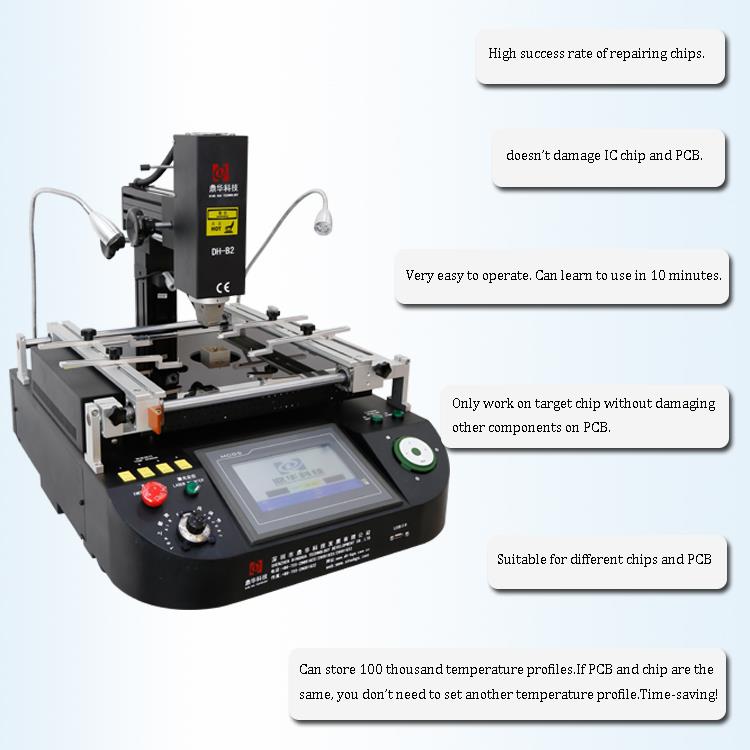

1. Интерфейс сенсорного экрана HD;
2. Три независимых обогревателя (горячий воздух и инфракрасный);
3. Вакуумная ручка;
4.Светодиодная фара.
4.Почему выбирают наш LасерPостионTойSкринБГА Rэлектронная работаMболит?
5.Сертификат
6.Упаковка и отгрузка
7.Видео паяльной станции BGA DH-B2:
8. Сопутствующие знания
Общий процесс сушки стружки
- Чипсы в вакуумной упаковке не нужно сушить.
- Если чипсы в вакуумной упаковке распакованы и карта индикатора влажности в упаковке показывает уровень относительной влажности более 20%, необходимо выполнить запекание.
- Если после распаковки вакуумной упаковки чипсы находились на воздухе более 72 часов, их необходимо высушить.
- Микросхемы без вакуумной упаковки, которые еще не использовались или не использовались разработчиками, должны быть высушены, если они еще не высохли.
- Регулятор температуры и влажности сушильной машины должен быть установлен на 10%, а время сушки должно составлять не менее 48 часов. Фактическая влажность должна быть менее 20%, что считается нормальным.
Общий процесс выпечки чипсов
- В запечатанном виде срок годности компонента — декабрь (примечание: это может относиться к конкретному месяцу или сроку годности, но в исходном тексте это неясно).
- После открытия герметичной упаковки компоненты могут оставаться в печи оплавления при температуре менее 30 градусов и относительной влажности 60%.
- После открытия запечатанной упаковки, если компоненты не находятся в производстве, их следует немедленно хранить в сушильном шкафу с относительной влажностью ниже 20 %.
- Запекание требуется в следующих случаях (применимо к материалам с уровнем влажности LEVER2 и выше):
- Когда упаковка открыта, проверьте карту индикатора влажности при комнатной температуре. Если влажность выше 20%, запекание необходимо.
- Если после вскрытия упаковки компоненты остаются вне упаковки в течение времени, превышающего пределы, указанные в таблице, и нет компонентов, подлежащих сварке.
- Если после открытия упаковки компоненты не хранятся в сухом боксе с относительной влажностью менее 20%, как это требуется.
- Если компоненты старше одного года с даты печати.
5.Время выпечки:
- Выпекайте в низкотемпературной духовке при температуре 40 ± 5 градусов (с относительной влажностью ниже 5%) в течение 192 часов.
- Альтернативно, запекайте в духовке при температуре 125 ± 5 градусов в течение 24 часов.
