Паяльная станция BGA с сенсорным экраном горячего воздуха



Мы являемся производителем, который уже более 8 лет сотрудничает с такими международными компаниями, как Foxconn, Lenovo и Huawei, в области паяльных станций BGA/SMT. Наши паяльные станции BGA продаются по всему миру, и у нас есть агенты в таких странах, как Иран, США, Мексика, Индия и Вьетнам. Мы надеемся, что вы тоже сможете присоединиться к нам. Ваше удовлетворение всегда является нашей целью.

Функции

• Широко используется для доработки чипов процессора и графического процессора на ноутбуках, PS3, PS4, XBOX360 и т. д.
• Пайка, распайка, удаление и монтаж микросхем BGA вручную.
• Оснащен верхним и нижним нагревателями горячего воздуха, а также нижней инфракрасной нагревательной пластиной.
• Удобный интерфейс сенсорного экрана для простоты эксплуатации.
• Поддерживает доработку компонентов BGA, CCGA, QFN, SMD и т. д.
• Точный контроль температуры с точностью ±2 градуса.
• Превосходные функции безопасности, включая аварийную защиту.

Параметр продукта

Общая мощность	4800W
Верхний нагреватель	800W
Нижний нагреватель	2-й 1200 Вт, 3-й ИК-нагреватель 2700 Вт
Власть	220 В переменного тока ± 10% 50 Гц
Освещение	Тайваньский светодиодный рабочий свет, регулировка любого угла.
Режим работы	Сенсорный экран HD в стиле ящика, интеллектуальный диалоговый интерфейс, настройка цифровой системы
Хранилище	50000 групп
Движение верхнего нагревателя	Вправо/влево, вперед/назад, свободно вращаться.
Позиционирование	Интеллектуальное позиционирование, печатную плату можно регулировать в направлении X, Y с помощью «5-точечная опора» + кронштейн для печатной платы с V-образным пазом + универсальные крепления.
Контроль температуры	Датчик K, замкнутый контур
Точность температуры	±2 градуса
Размер печатной платы	Макс. 390×400 мм. Мин. 22×22 мм.
BGA-чип	2х2 мм - 80х80 мм
Минимальное расстояние между чипами	0.15 мм
Внешний датчик температуры	1 шт.
Размеры	610*620*560 мм
Вес нетто	40 кг

Особенность продукта

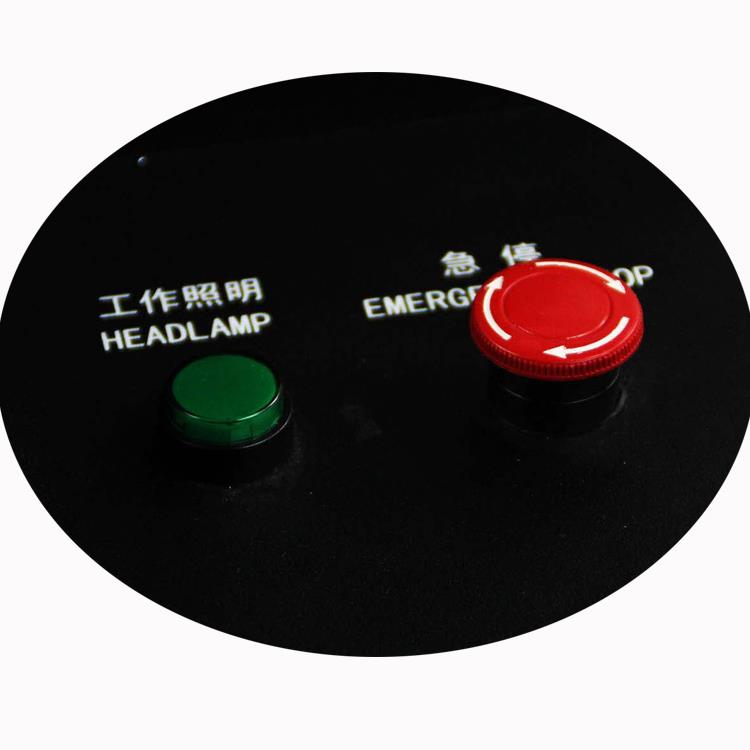

Аварийная кнопка машины, любая неотложная ситуация, ее можно нажать, а затем переделать BGA.

Машина немедленно перестает работать, и перекрестный вентилятор начинает охлаждать печатную плату/чип и в-

обжаренная зона предварительного нагрева.

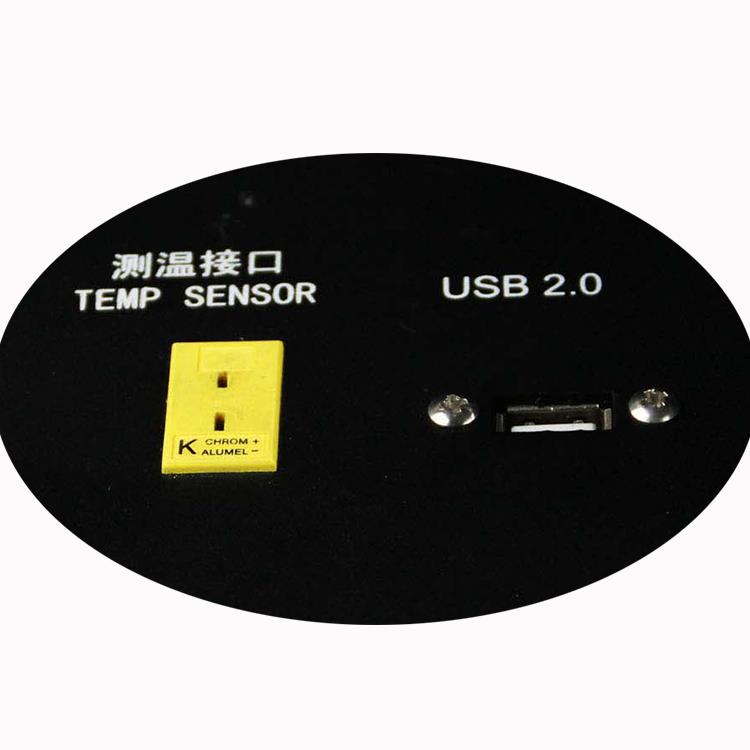

Датчик Tempe может контролировать температуру в реальном времени на чипе, USB 2.0 для загрузки программного обеспечения.

или загрузка скриншота и т. д.

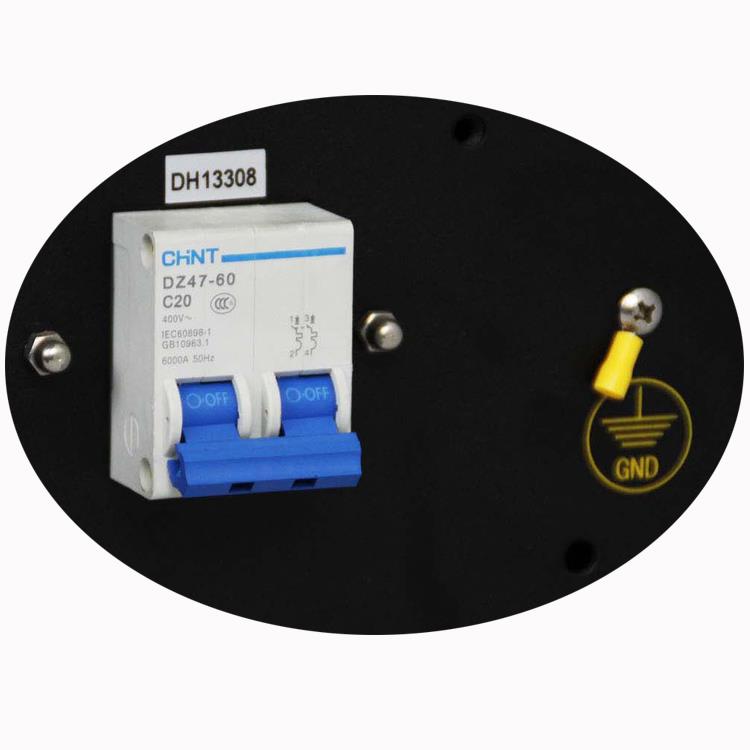

Воздушный переключатель, который останавливается, когда валюта не в норме (более или менее), например, утечка

электричества, короткое замыкание, напряжение питания превышает нормальный диапазон (+/- 10%).

«GND» для подключения заземляющего провода для обеспечения более безопасной технологии использования машины.

Как работает паяльная станция BGA?

Паяльная станция BGA имеет аккуратный и простой интерфейс управления с одним портом для датчика температуры, портом USB 2.0, выключателем света и аварийной кнопкой. Промышленный компьютер, оснащенный 7-дюймовым сенсорным экраном, может хранить до 5000 профилей, что позволяет сохранять успешные профили для использования в будущем.

Квалификация продукта паяльной станции BGA с сенсорным экраном горячего воздуха

На изображении выше показана имитация автомобильной транспортной машины. Все наши машины проходят строгий процесс тестирования: они работают непрерывно в течение 3 дней, затем подвергаются как минимум 24-часовым испытаниям на вибрацию. После этого они работают еще 24 часа, чтобы выявить любые потенциальные проблемы и предотвратить будущие проблемы для наших клиентов. На сегодняшний день мы единственная компания в Китае, которая проводит столь тщательное тестирование в этой отрасли.

Часто задаваемые вопросы

Вопрос: Что такое печатная плата?

A:PCB (печатная плата) состоит из слоев стекловолокна и меди, склеенных вместе.

Вопрос: Могу ли я использовать 110 В для этой машины?

A:Да, машина может работать от напряжения 110 В, но, пожалуйста, сообщите нам заранее, так как некоторые компоненты могут нуждаться в настройке.

Вопрос: Могу ли я использовать распаянный чип, чтобы снова припаять его к печатной плате?

A:Да, пока базовая точка остается нетронутой, фишку можно использовать повторно после повторной сборки.

Вопрос: Как определить, с каким чипом возникла проблема?

A:Обычно для диагностики проблемы вам понадобится рентгеновский аппарат.



Несколько советов по ремонту: ремонт проводников и метод сварки

Перед использованием любого сварочного оборудования следует принять определенные меры предосторожности. Убедитесь, что электроды оборудования очищены, выровнены и настроены на соответствующую толщину платы.

Следует использовать тестовые образцы с одинаковой шириной цепи, расстоянием между ними, толщиной, качеством поверхности и контуром. Наблюдайте и проверяйте качество сварного шва, выравнивание, изменение цвета, плавление и внешний вид основного материала в зоне сварного шва. Отрегулируйте настройки сварочного оборудования и повторяйте действия до достижения приемлемого результата.

Совмещение свариваемой ленты с рисунком схемы должно быть в пределах {{0}},050 мм (0,002 дюйма). Прочность соединения сварного шва должна превышать прочность соединения цепи/основного материала.

Процедура

1. Очистите территорию.
2. Выберите отрезок ленты Ковар, соответствующий ширине ремонтируемого рисунка проводника (± {{0}},050 мм или 0,002").
3. Отрежьте ленту примерно на 3,0 мм (0.120 дюйма) длиннее ремонтируемой секции.
4. Очистите ленточный проводник и основной материал вокруг места ремонта.
5. Поместите ленту по центру ремонтируемого участка, оставляя равные длины с каждой стороны параллельно рисунку схемы.
6. Расположите плату под сварочными электродами так, чтобы электроды прижимались к месту ремонта.
7. Удерживайте ленту на месте прецизионным пинцетом до завершения сварки. Приварите по месту, используя настройки, основанные на принятых тестовых образцах.
8. Очистите территорию.
9. Внимательно осмотрите соединение на предмет качества сварки и соосности.
10. При необходимости нанесите небольшое количество флюса и залудите всю площадь припоем.
11. Очистите территорию еще раз.

При необходимости покройте отремонтированный участок эпоксидной смолой.
