Горячий воздух с сенсорным экраном Bga Reballing Station

Сенсорный экран с горячим воздухом BGA

Эта станция для доработки BGA DH-C1 с 6 универсальными приспособлениями, 2 штангами и фиксированной V-образной канавкой для печатной платы, так что, например, компьютер, мобильный телефон и игровая консоль, PS3 / 4 и т. Д. Могут быть предварительно нагреты, и отремонтированы.

Параметр продукта горячего воздуха с сенсорным экраном BGA реболлинг станции

Особенность продукта

1. Принят с линейным ползунком, который может выполнять точную настройку и быструю ориентацию с идеальной точностью позиционирования и быстрой маневренностью машины для ремонта печатных плат.

2. Оснащен интерфейсом сенсорной панели для обеспечения стабильной и надежной работы. И он может хранить несколько данных профилирования температуры пользователей. С защитой и модификацией паролем, функция при включении питания. Профили температуры будут отображаться на сенсорном экране.
3. Три температурных зоны для независимого нагрева, нагреватели горячего воздуха между верхней и нижней зонами, инфракрасный нагрев внизу, точный контроль температуры составляет ± 2 2. Верхняя температурная зона может свободно перемещаться в соответствии с потребностями, вторая зона может регулироваться вверх и вниз. Верхний и нижний нагреватели могут быть настроены несколькими сегментами управления одновременно. Инфракрасная зона нагрева может регулироваться выходной мощностью с учетом эксплуатационных требований.

4. Сопло для горячего воздуха можно поворачивать на 360 градусов, инфракрасный нагреватель в нижней части может равномерно нагревать печатную плату.
5. Высокоточная термопара типа K с замкнутым контуром управления. Он может точно измерять температуру через внешний интерфейс измерения температуры, печатная плата расположена в закрытом V-образном гнезде. Гибкие и удобные универсальные приспособления могут предотвратить любые повреждения или деформацию печатной платы, а также подходят для всех размеров упаковки BGA.

6. Наличие функции предупреждения о тревоге после выполнения сварки, особенно добавлена функция раннего предупреждения для удобной работы.

7. Он прошел сертификат CE. Он оснащен аварийным выключателем и защитным оборудованием для автоматического отключения при возникновении аварийной аварии. В этой ситуации, когда температура выходит из-под контроля, цепь может автоматически отключить питание с помощью функции двойной защиты от перегрева. Ремонт печатной платы.

Информация о продукте горячего воздуха с сенсорным экраном BGA реболлинга

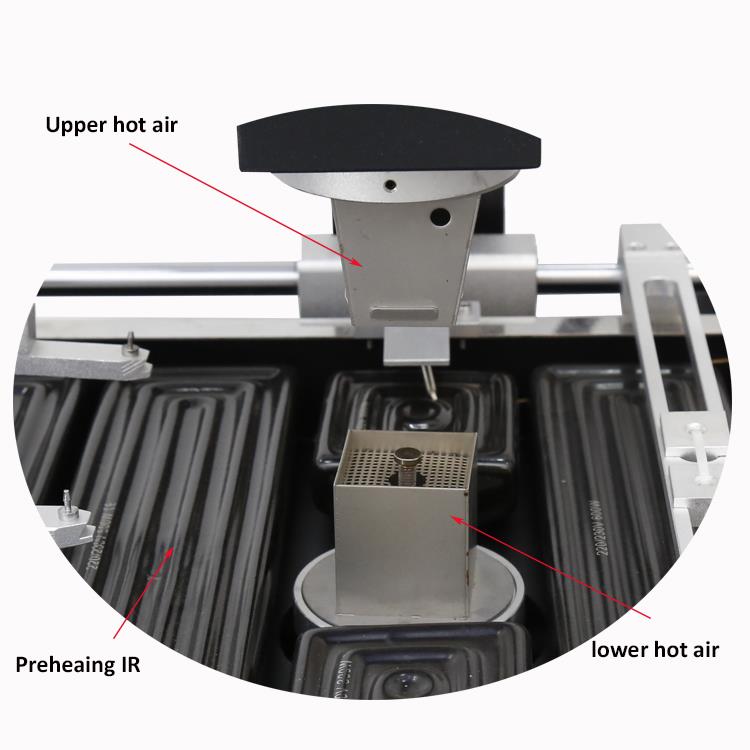

3 независимых зоны нагрева, верхний горячий воздух, нижний горячий воздух и инфракрасный подогреватель, верхнее / нижнее сопла могут быть настроены в соответствии с размером или формой стружки и т. Д.

Зона инфракрасного нагрева для подогрева печатной платы, подходит для 390 * 400 мм, таких как iPhone, MacBook и другие мобильные телефоны, печатные платы компьютеров.

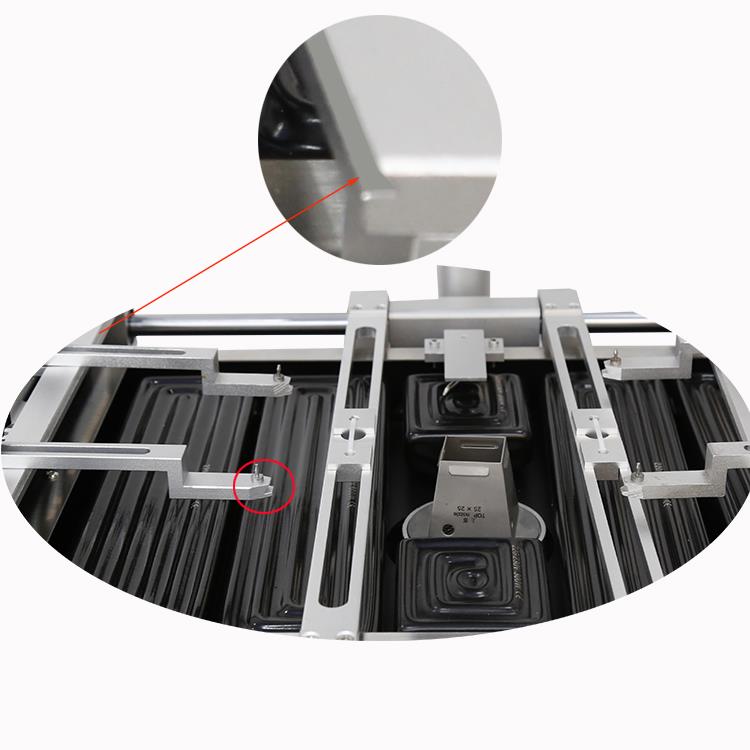

«5-точечная» опора под нагреваемой печатной платой, чтобы она оставалась на одном уровне и защищала печатную плату от деформации.

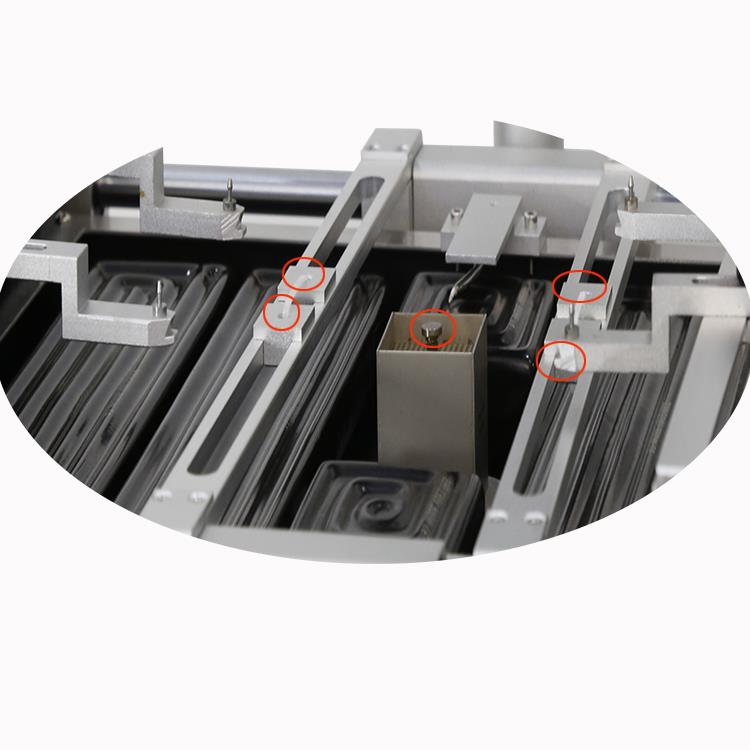

Крепление печатной платы

Тонкий наконечник для небольшого отверстия в печатной плате, независимо от формы.

V-образный паз для тех печатных плат неправильной формы

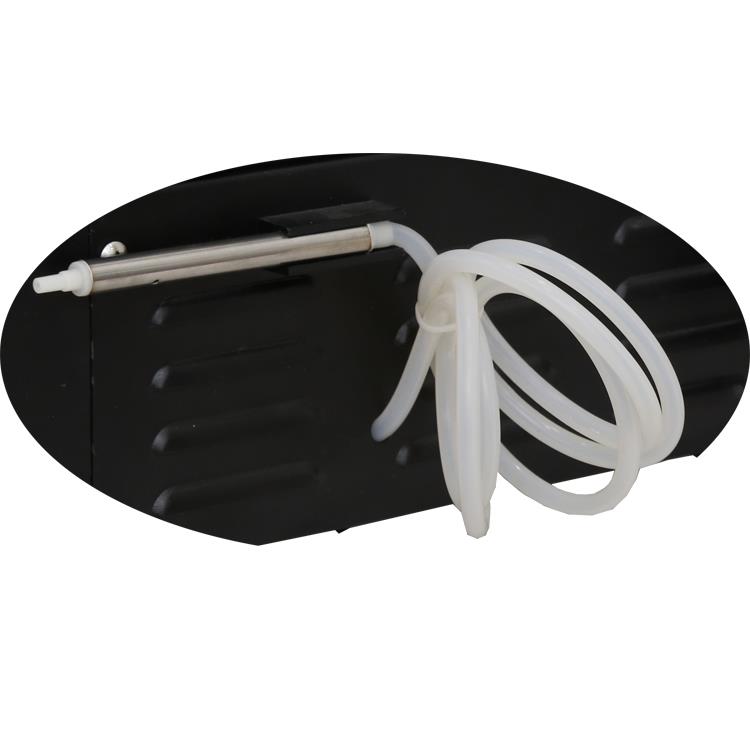

Вакуумная ручка

Встроенный насос, вакуумная ручка, установленная снаружи машины, с мягкой трубкой длиной до 1 м для сбора или замены стружки.

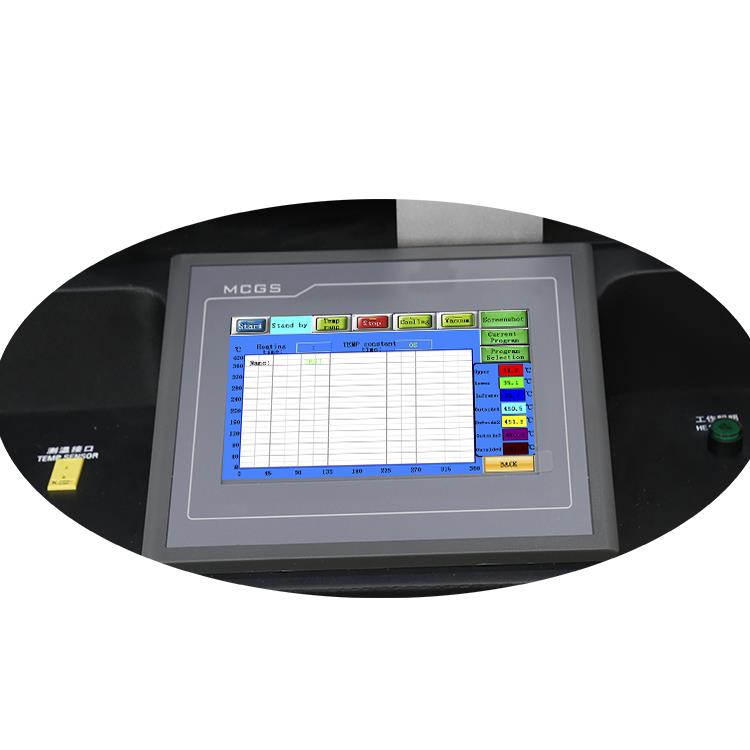

Компьютер марки MCGS с сенсорным экраном, расчет PID для определения температуры в режиме реального времени и калибровки, тепловое затухание происходит намного медленнее, чем у конкурентов, это является ключевым фактором для успешного результата переработки.

Качество продукции горячего воздуха с сенсорным экраном BGA реболлинг станции

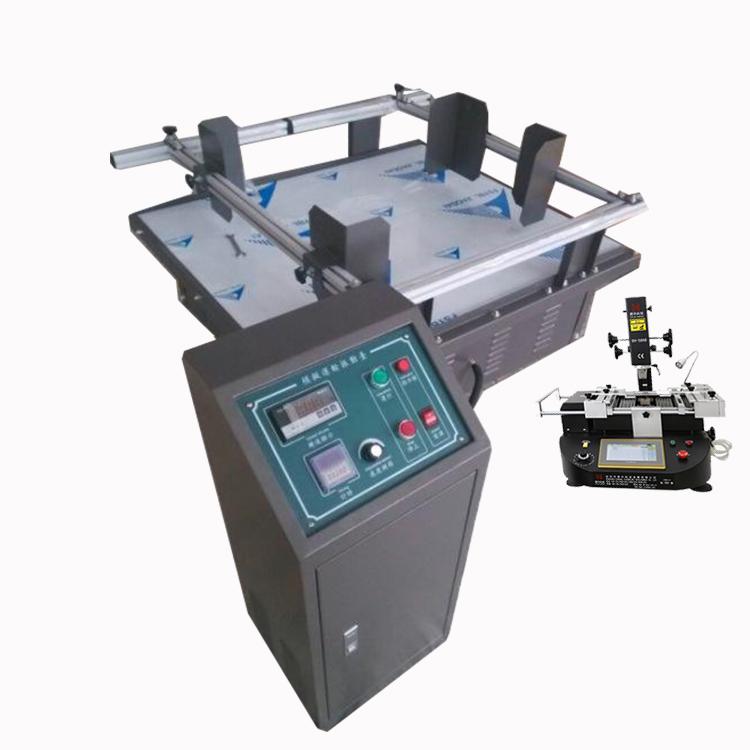

Вибрационная испытательная машина для машины, способной вибрировать, как движущийся автомобиль, так что мы можем увидеть, возникнут ли какие-либо проблемы, если они возникли, это можно решить в мастерской.

До сих пор, например, Foxconn, ZTE и Gionee использовали наши машины и хорошо отразили свое мнение, они приняли технику, поэтому наши машины тоже должны вас встретить.

FAQ по горячему воздуху с сенсорным экраном BGA реболлинговая станция

1. Вопрос: Какова функция флюса при пайке?

A: Это для очистки слоя оксида металла на поверхности припоя, чтобы уменьшить поверхностное натяжение и увеличить теплопередачу.

2. В: Что такое флюс?

A: Флюс является вспомогательным материалом при пайке. Необходим для пайки, но после пайки не вносит свой вклад и может даже повредить в качестве каталитического материала.

3. Q: Что такое пайка?

A: Без вмешательства в химическую или физическую структуру, соединение одинаковых или разных металлов друг с другом как электрическим, так и механическим путем с использованием другого металла или сплава в качестве наполнителя или удержания.

4. Q: Что такое распайка?

A: В электронике демонтаж - это удаление припоя и компонентов с печатной платы для устранения неисправностей, ремонта, замены и утилизации.

Некоторые из практических ремонтных технических

Ремонт проводников, метод поверхностных проводов

КОНТУР

Этот метод используется на платах ПК для замены поврежденных или отсутствующих цепей на поверхности платы ПК. Длина стандартного изолированного или неизолированного провода используется для ремонта поврежденной цепи.

ВНИМАНИЕ

Ширина цепи, расстояние и допустимая нагрузка по току не должны быть ниже допустимых пределов.

ПРОЦЕДУРА

1. Очистите область.

2. Удалите поврежденный участок цепи с помощью ножа. Поврежденная цепь должна быть обрезана до такой степени, что цепь все еще имеет хорошую связь с поверхностью платы ПК.

НОТА

Тепло может быть приложено к поврежденному контуру с помощью паяльника, чтобы обеспечить более легкое удаление контура

3. Используйте нож и соскребите любую паяльную маску или покрытие с концов оставшегося контура.

4. Удалите все незакрепленные материалы. Уберите область.

5. Нанесите небольшое количество жидкого потока на концы оставшегося контура. Олово обнаженный конец каждой цепи с помощью припоя и паяльника.

6. Очистите область.

7. Выберите провод, соответствующий ширине и толщине заменяемой цепи. Отрежьте длину примерно по мере необходимости. См. Таблицу 1 для эквивалентов сплошной проволоки.

8. Зачистите провод и при необходимости залейте концы. Неизолированный провод может использоваться для короткого ремонта, если проводники не пересекаются.

9. Очистите провод.

10. Если проволока длинная или имеет изгибы, один конец может быть припаян до формирования новой формы. Поместите провод в нужное положение. Провод должен перекрывать существующую цепь как минимум в 2 раза больше ширины цепи. Провод можно удерживать на месте с помощью каптоновой ленты во время пайки.

Если позволяет конфигурация, соединение паяного соединения внахлест должно находиться на расстоянии не менее 3,00 мм (0,125 ") от соответствующей клеммы. Этот зазор минимизирует возможность одновременного оплавления во время операций пайки.

11. Нанесите небольшое количество жидкого флюса на шов внахлест.

12. Припаяйте провод к одному концу цепи на поверхности платы ПК. Убедитесь, что провод правильно выровнен.

Согните провод по мере необходимости, чтобы он соответствовал форме отсутствующей цепи.
