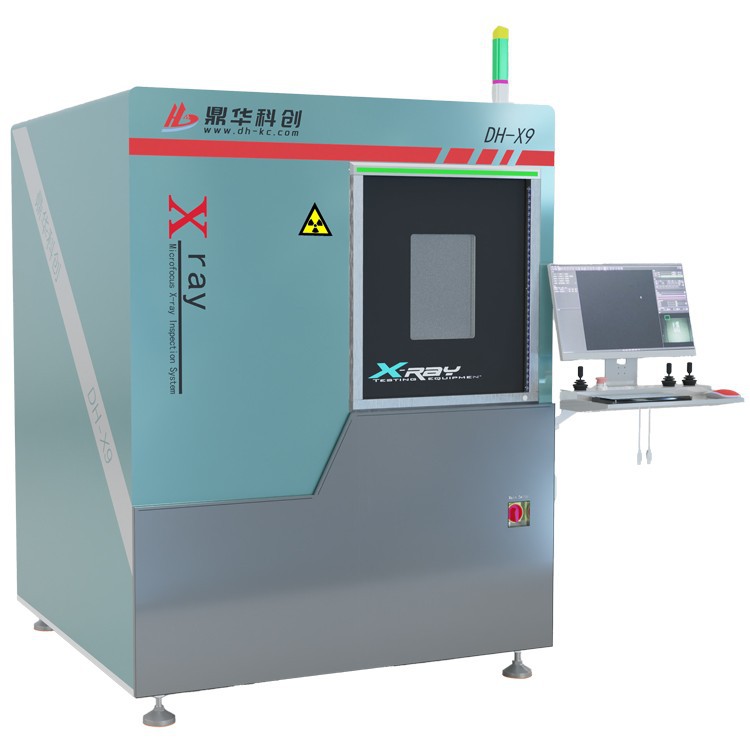

Рентгеновская система проверки
Платформа для загрузки может быть повернута на 360º, ее детектор изображений может быть наклонен при 60º, рентгеновский источник приняла закрытая световая трубка, используемая для MobileAuto, полупроводящего и т. Д.
Описание
Инспекционная машина рентген
Dinghua Technology использует наиболее продвинутое оборудование и технологии для обеспечения высочайшего уровня качества и точности. Наши рентгеновские системы проверки подходят для широкого спектра отраслей, включая автомобильную, электронику, автомобильную и полупроводниковую. В автомобильном секторе и в промышленном секторе системы контроля рентгеновских лучей используются для обнаружения дефектов в компонентах, таких как подушки безопасности, лицевая часть, металлические детали, алюминиевые детали и т. Д. В этих отраслях, наши системы обнаруживают дефекты в электронных компонентах, EGSUCH, как PCB, конденсации и чипсы IC. Трещины, умирание и т. Д. Алюминиевых частей.
Одним из преимуществ систем проверки рентгеновских лучей является то, что они неразрушающие, что означает, что мы не повреждаем тестируемый продукт. Это экономит время, потому что дефектные части могут быть быстро идентифицированы и заменены, прежде чем они вызовут проблемы.
Параметры инспекционной машины рентгеновских
|
Статус машины |
Рентгеновская трубка |
|||
|
Источник питания: |
AC220V 10A |
Рентгеновский тип трубки: |
закрыто |
|
|
Власть : |
1,9 кВт |
Текущий: |
200ɥA |
|
|
Открытие двери: |
Метод Руководство |
Напряжение: |
90 кВ -130 кв |
|
|
Метод обнаружения: |
в автономном режиме |
Размер фокуса: |
5um |
|
|
Измерение: |
1475 × 1465 × 1930 мм |
Геометрическое увеличение: |
300times |
|
|
Масса: |
Около 2100 кг |
Метод охлаждения: |
Воздушное охлаждение |
|
|
Система визуализации |
||||
|
Эффективная зона визуализации: |
130 × 130 мм |
Радиационная терпимость: |
10000gy |
|
|
Пиксельная матрица: |
1536 ×1536 |
Размер: |
176 ×176 ×47 |
|
|
Размер пикселей: |
85µm |
Детектор: |
Новый TFT |
|
|
Пространственное разрешение: |
5,8 л\/мм |
Рабочая температура: |
10-40 степень |
|
Успешные случаи
Выберите систему, которая подходит вам лучше всего.
IC Gold Wire
Золотые провода проверяются, виден точные, точные, а не короткие или сломанные.

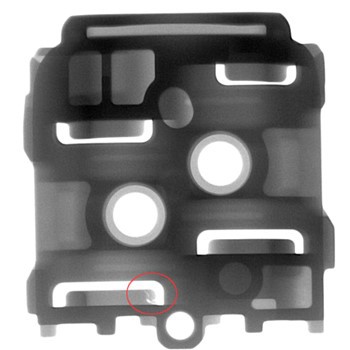

Металлические детали
На одной стальной части электроники исчезла угол.
Металлические петли
Этот будет сложен тысячами, когда он будет собран на мобильном телефоне,
Необходимо проверить, чтобы не было трещин или дефектов.
Светодиодный чип
Чтобы осмотреть его пузырьки, коротко, убедитесь, что он соответствует стандарту использования.

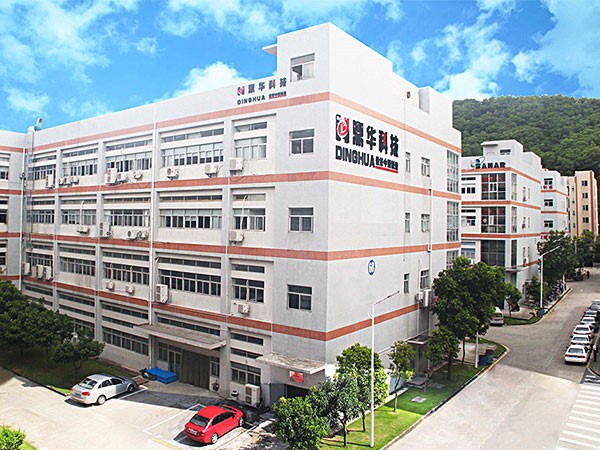

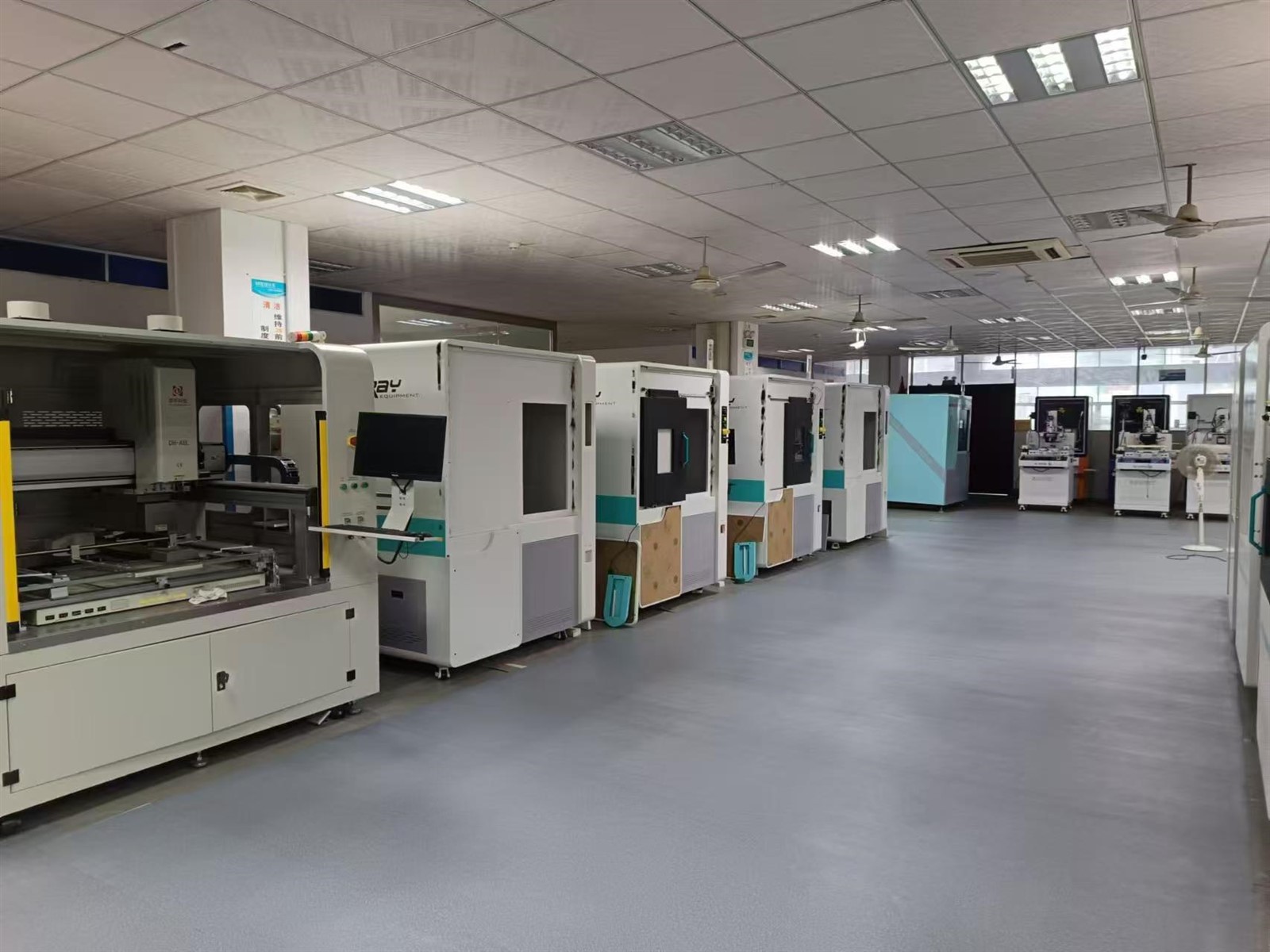

Наша фабрика и Quipment
Self-R & D и производство в Китае
Часто задаваемые вопросы
Если нет ваших ответов, просто свяжитесь с нами
Что такое рентгеновский осмотр и как это работает?
+
-
Рентгеновский осмотр-это метод неразрушающего тестирования, который использует электромагнитное излучение
Проникает в объект и создает изображение его внутренней структуры. В контексте печатной платы,
Рентгеновские машины проверки могут раскрыть невидимые скрытые функции на платах, видимых для
невооруженный глаз. Конечно, другие объекты, например, алюминиевые детали, бэттерт и негастные детали
Можно также проверить.
Каковы преимущества рентгеновской проверки печатной платы?
+
-
Инспекционные машины рентгеновских лучей предоставляют несколько преимуществ для печатных плат. Во -первых, они обеспечивают способ визуализировать компоненты и следы, скрытые под поверхностью печатной платы; Это помогает подтвердить внутренние соединения компонента и обнаружить любые дефекты.
Во-вторых, рентгеновские инспекционные машины могут быстро и точно проверять ПХБ, тем самым экономия затраты, время и ресурсы для производителей.
Наконец, рентгеновские проверки могут обнаружить ряд дефектов, включая трещины, пустоты и проблемы сварки, могут снизить риск отказа продукта.
Какие типы дефектов могут обнаружить рентгеновский осмотр?
+
-
Рентгеновские аппараты могут идентифицировать ряд дефектов в печатных платах, включая пустоты в приподке, компоненты, разработанные трещины, выводы, и разбиты цепи. Они также могут обнаружить недостаточную заполнение, наличие компонентов и проверку, проблемы с проволочной связью и поддельные компоненты.
Может ли рентгеновская проверка обнаружить поддельные детали?
+
-
Да, рентгеновская проверка может помочь определить поддельные детали. Различные компоненты, электрические свойства, состав материала и размеры по сравнению с подлинными компонентами могут быть обнаружены с использованием рентгеновских изображений.
Каковы ограничения рентгеновского экзамена?
+
-
Рентгеновский экзамен не является надежным методом, и у него есть свои ограничения. он не может обнаружить дефекты внутри компонента
Использование более продвинутых методов, таких как 3D рентгеновские снимки или КТ. Кроме того, разрешение рентгеновской машины инспекции также может быть ограниченным, что может не помочь вам проанализировать компоненты.
