Мобильная ремонтная машина SMD

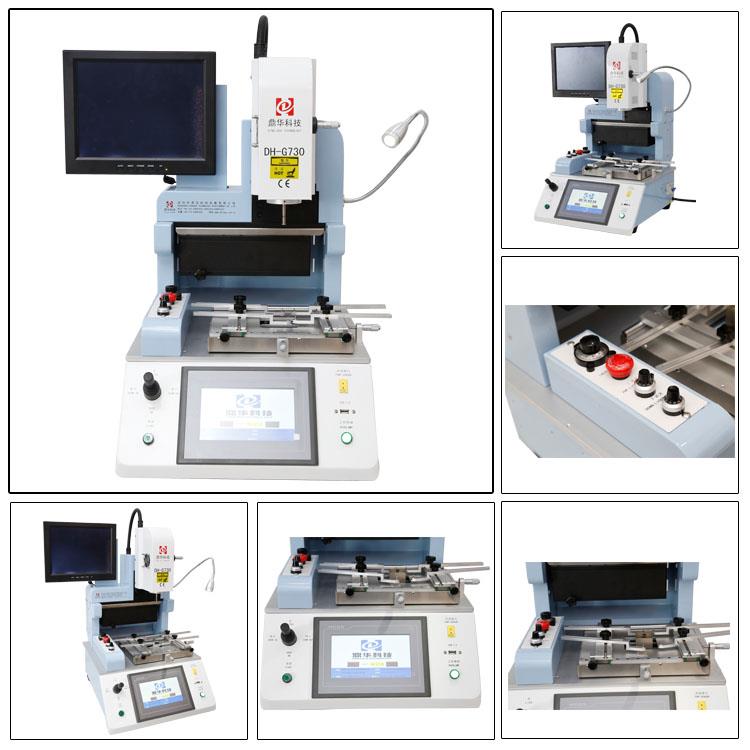

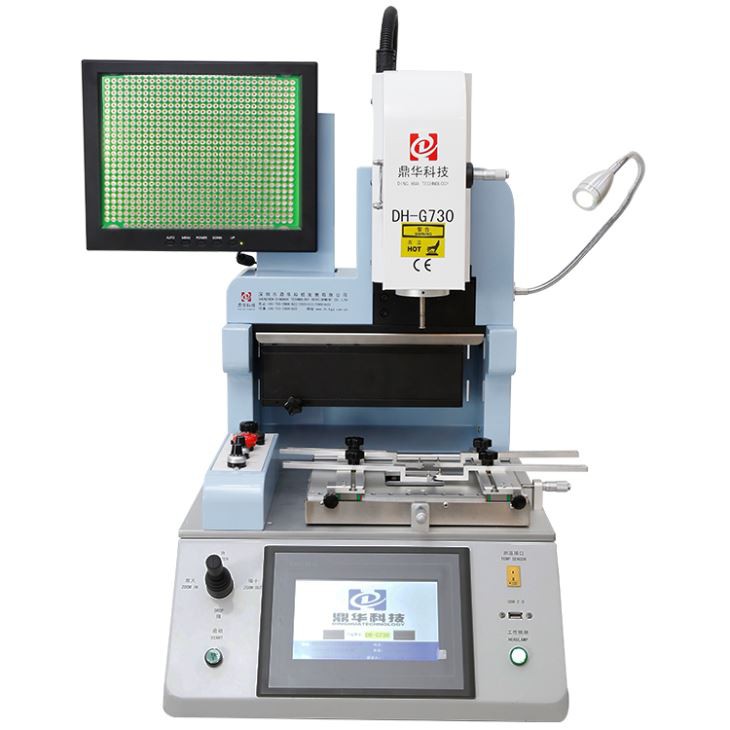

Автоматическая мобильная ремонтная машина SMD

1. Применение мобильной ремонтной SMD-машины с ПЗС-камерой

Особенно подходит для ремонта материнской платы мобильного телефона и небольшой материнской платы. Подходит для различных чипов: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, светодиодный чип.

2. Особенности продуктаАвтоматическая мобильная ремонтная машина SMD

• Широко используется для ремонта на уровне микросхем в мобильных телефонах, небольших платах управления или крошечных материнских платах и ​​т. д.

• Отпайка, монтаж и пайка автоматически.

• Система оптического выравнивания HD CCD для точной установки BGA и компонентов

• Подвижное универсальное крепление предотвращает повреждение печатной платы на краевом компоненте, подходит для всех видов ремонта печатных плат.

• Мощный светодиодный свет для обеспечения яркости при работе, различные размеры магнитных насадок, материал из титанового сплава, простота замены и установки, никогда не деформируется и не ржавеет.

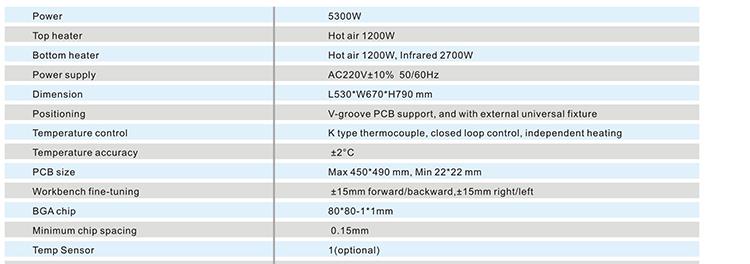

3. СпецификацияМобильный ремонт SMD-машины с сенсорным экраном MCGS

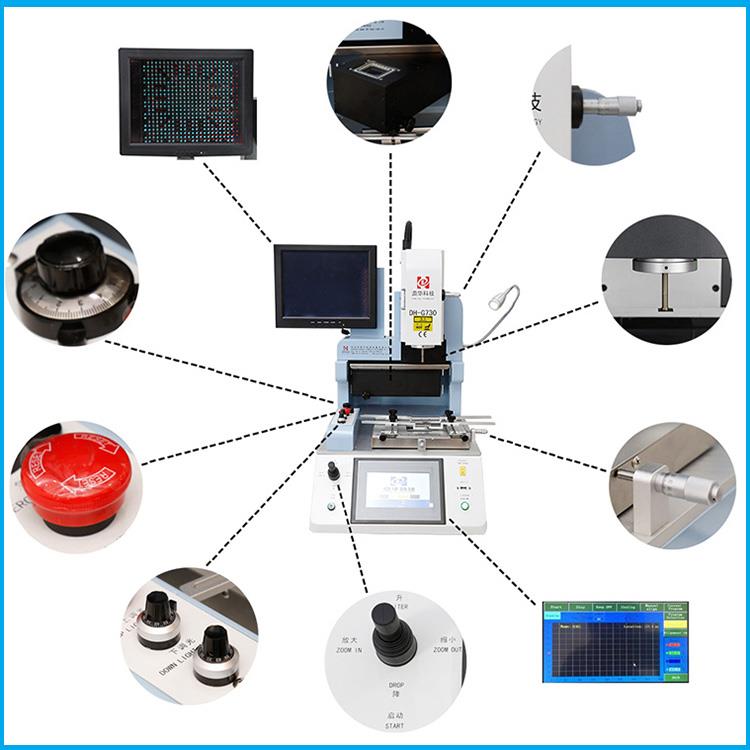

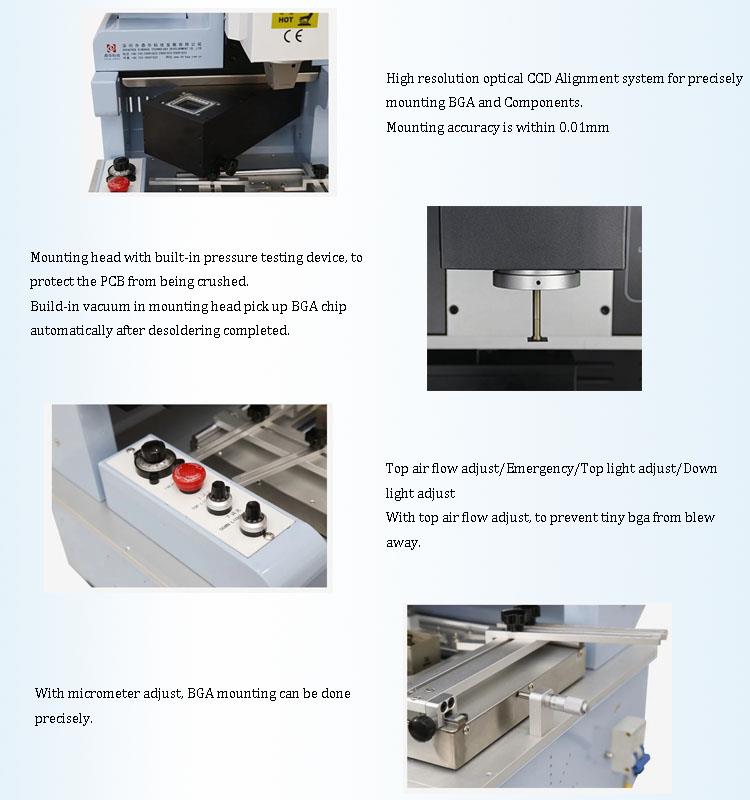

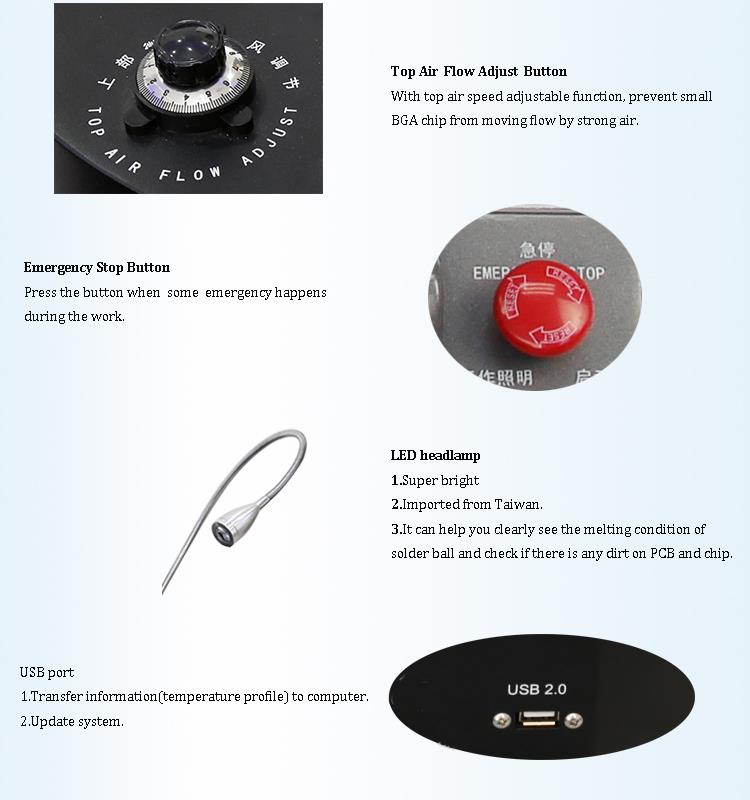

4.ДеталиМашина горячего воздуха для ремонта мобильных устройств SMD

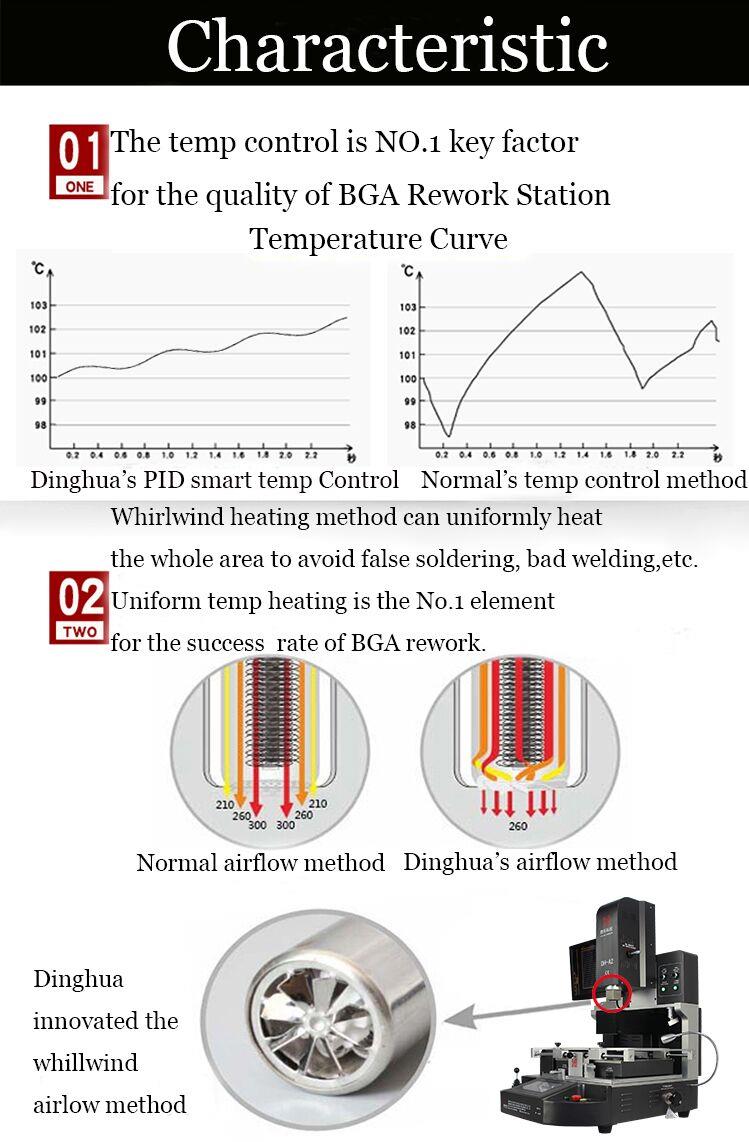

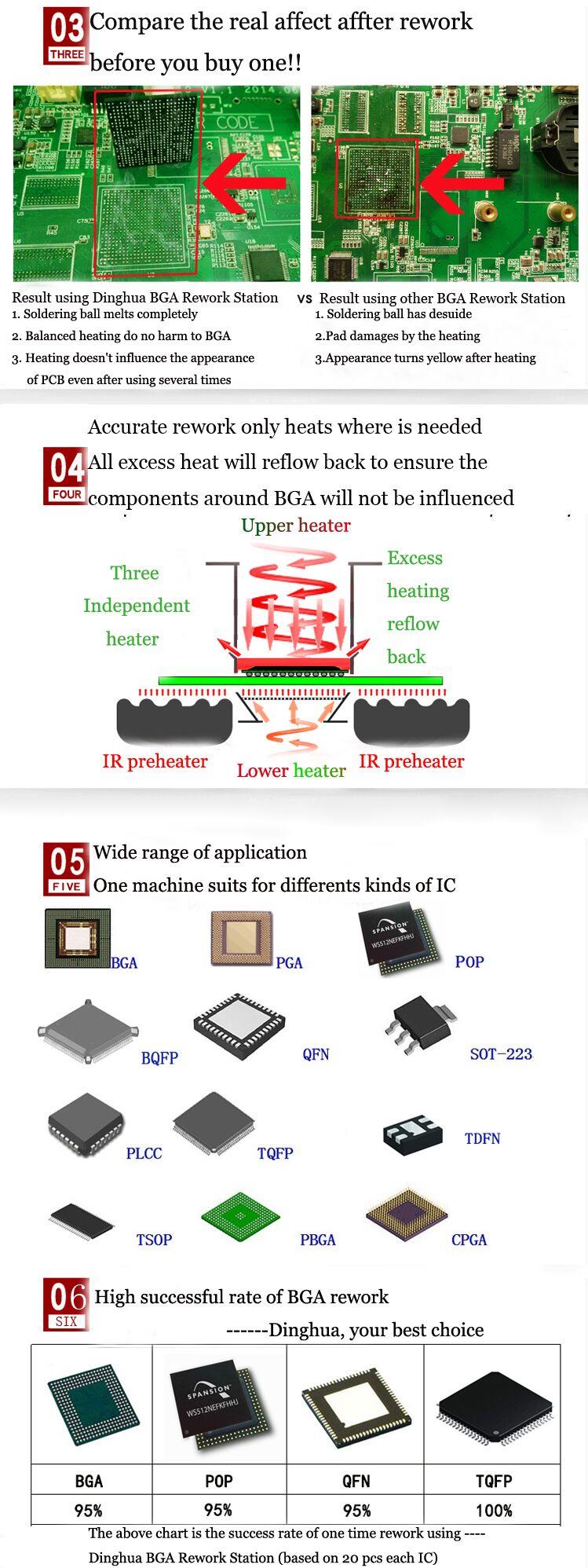

5.Почему выбирают нашАвтоматическая мобильная ремонтная машина SMD?

6.СертификатМобильная ремонтная машина для оптического выравнивания SMD

7. Упаковка и отгрузкаАвтоматический мобильный ремонт SMD машины Split Vision

8. ОтгрузкаАвтоматическая мобильная ремонтная машина SMD

Мы отправляем машину через DHL/TNT/UPS/FEDEX, что быстро и безопасно. Если вы предпочитаете другие условия доставки, пожалуйста, сообщите нам об этом.

9. Условия оплаты.

Банковский перевод, Вестерн Юнион, Кредитная карта.

Мы отправим машину с 5-10 бизнесом после получения оплаты.

10. Сопутствующие знания

Влияние поверхностного слоя покрытия (гальванизации) печатной платы на конструкцию:

В настоящее время широко используемыми традиционными методами обработки поверхности являются позолоченные позолоченные аэрозольные олова OSP.

Мы можем сравнить преимущества и недостатки стоимости, свариваемости, износостойкости, стойкости к окислению и производственного процесса, сверления и модификации схемы.

Процесс OSP: низкая стоимость, хорошая проводимость и плоскостность, но плохая стойкость к окислению, что не способствует сохранению. Компенсация сверления обычно производится в соответствии с {{0}}.1 мм, а ширина медной толстой линии HOZ компенсируется на 0,025 мм. Учитывая чрезвычайно легкое окисление и пыление, процесс OSP завершается после очистки формы. Когда размер одного куска меньше 80 мм, необходимо учитывать форму куска. Доставка.

Процесс гальванического никелирования золота: хорошая стойкость к окислению и износостойкость. При использовании для вилок или точек контакта толщина слоя золота больше или равна 1,3 мкм. Толщина слоя золота, используемого для сварки, обычно составляет 0.05-0.1 мкм, но относительная паяемость. Бедный. Компенсация сверления выполняется в соответствии с 0.1 мм, а ширина линии не компенсируется. Когда медная пластина изготовлена ​​из 1 унции или более, слой меди под поверхностным слоем золота, вероятно, вызовет чрезмерное травление и разрушение, что приведет к плохой пайке. Позолота требует текущей помощи. Процесс золотого покрытия предназначен для травления до того, как поверхность будет полностью протравлена. После травления процесс снятия травления сокращается. Поэтому ширина линии не компенсируется.

Процесс химического никелирования золота (иммерсионное золото): хорошая стойкость к окислению, хорошая энтальпия, плоское покрытие широко используется в платах SMT, компенсация сверления производится в соответствии с 0.15 мм, толщина медной линии HOZ компенсируется {{ 3}}.025 мм, потому что процесс иммерсионного золота разработан после паяльной маски, перед травлением требуется защита от травления, а после травления необходимо удалить сопротивление травлению. Следовательно, компенсация ширины линии больше, чем у позолоченной пластины, поэтому золото наносится после сопротивления припоя, и большинство линий имеют покрытие паяльной маской без необходимости погружения золота. Для большой площади медной кожи количество соли золота, потребляемой иммерсионной золотой пластиной, значительно ниже, чем у золотой пластины.

Процесс напыления белой жести (63 олова / 37 свинца): стойкость к окислению, восприимчивость относительно лучшая, плоскостность плохая, компенсация сверления выполняется в соответствии с 0.15 мм, компенсация ширины линии толщины меди HOZ составляет 0 0,025 мм, базовая обработка и погружение В настоящее время это наиболее распространенный тип обработки поверхности.

В соответствии с директивой ЕС ROHS было запрещено использование шести опасных веществ, содержащих свинец, ртуть, кадмий, шестивалентный хром, полибромдифениловый эфир (ПБДЭ) и полибромдифенил (ПБД), а при обработке поверхности применялся спрей из чистого олова (олово- медь), распыление чистого олова (олово-серебро-медь), иммерсионное серебро и иммерсионное олово и другие новые процессы, заменяющие процесс распыления свинца и олова.
