Цена на инфракрасную паяльную станцию ​​BGA в Индии

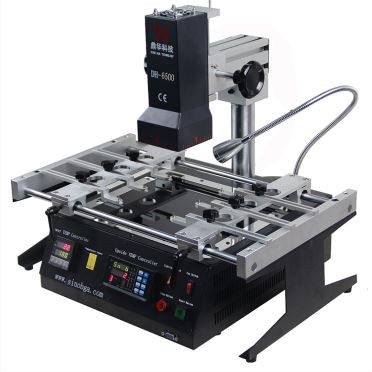

                                             DH-6500 ИНФРАКРАСНАЯ паяльная станция BGA

Инфракрасная паяльная станция BGA — это специализированное устройство, используемое в электронной промышленности для ремонта или доработки компонентов шариковой решетки (BGA) на печатных платах (PCB). BGA — это тип корпуса для поверхностного монтажа, используемый для интегральных схем, где соединения выполняются через набор шариков припоя на нижней стороне компонента.

DH-6500 универсальный инфракрасный ремонтный комплекс с цифровыми терморегуляторами и керамическими нагревателями для Xbox,

Ремонт BGA чипов PS3, ноутбуков, ПК и т.д.

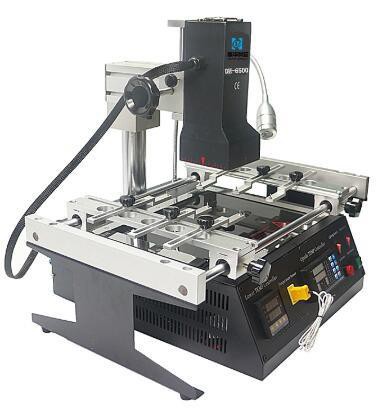

У DH-6500 разные левая, правая и задняя стороны.







Верхний ИК-керамический нагрев, длина волны 2 ~ 8 мкм, площадь нагрева до 80*80 мм, приложение для Xbox,

Материнская плата игровой консоли и другой ремонт на уровне чипа.

Универсальные крепления, 6 шт. с небольшой выемкой и тонким и приподнятым штифтом, которые можно использовать для

нестандартные материнские платы, которые можно закрепить на рабочем столе, размер печатной платы может достигать 300*360 мм.





Нижняя зона предварительного нагрева покрыта жаростойким стеклянным экраном, площадь нагрева 200*240 мм.

на нем можно использовать большинство материнских плат.



2 регулятора температуры для настройки времени и температуры машины, имеется 4 температурные зоны.

можно установить для каждого температурного профиля, можно сохранить 10 групп температурных профилей.





Параметры инфракрасной паяльной станции BGA:



Источник питания	110~250В +/-10% 50/60Гц
Власть	2500W
Зоны отопления	2 ИК
Доступна печатная плата	300*360 мм
Размер компонентов	2*2~78*78мм
Вес нетто	16 кг



Вопросы и ответы по паяльной станции IR BGA

Вопрос: Можно ли отремонтировать мобильный телефон?

О: Да, может.



Вопрос: Сколько стоит 10 комплектов?

A: For a better price, please email us: john@dh-kd.com



Вопрос: Хотели бы вы принять OEM?

О: Да, пожалуйста, дайте нам знать, сколько вам может понадобиться?



Вопрос: Могу ли я купить напрямую из вашей страны?

О: Да, мы можем отправить его экспресс-почтой к вашей двери.



Некоторые навыки работы с паяльной станцией IR BGA



Предоперационные знания:

Скорость повышения температуры в бессвинцовой зоне предварительного нагрева обычно регулируют на уровне 1,2–5 град/с (секунд). Температура в зоне предварительного нагрева обычно составляет менее 160 градусов, а температура в зоне изоляции составляет 160–190 градусов. Пиковая температура обычно поддерживается на уровне 235–245 градусов, при этом температура поддерживается в течение 10–45 секунд. Время от повышения температуры до пиковой температуры составляет примерно 1,5–2 минуты.

Температура плавления свинцового припоя составляет 183 градуса, а температура плавления бессвинцовой паяльной пасты — 217 градусов. Когда температура достигает 183 градусов, свинцовосодержащая паяльная паста начинает плавиться. Из-за своих химических свойств фактическая температура плавления шариков припоя выше, чем у паяльной пасты.

Общие знания о машине:

1,Широко используется:Верхняя сторона открыта + темная инфракрасная нижняя сторона.

2,Три модели температурных зон:Горячий воздух + лучистое тепло + слабый темный инфракрасный свет.

3,Полностью красный внешний вид:Верхний инфракрасный + нижний темный инфракрасный. Ключевые моменты: Способы нагрева и температурные режимы различаются в зависимости от типа продукта. Введение тепла происходит следующим образом:

Воздушное отопление:Использует принцип воздушной теплопередачи, обеспечивая высокоточный и контролируемый нагрев. Регулировка объема воздуха и скорости ветра позволяет добиться равномерного и контролируемого нагрева. Во время сварки тепло передается от корпуса BGA-чипа, что приводит к разнице температур между шариками припоя и выходом горячего воздуха. Требования к температуре могут различаться в зависимости от отдельных производителей, и данные в этом техническом документе применимы ко всем моделям Dinghua Technology. Эти факторы необходимо учитывать при настройке, а также понимать характеристики валиков припоя и соответствующим образом настраивать их.
Для дифференциации температурных участков (конкретные настройки см. в технических инструкциях производителя) важно сначала отрегулировать самый высокий температурный участок. Установите пиковое значение температуры (235 градусов для бессвинцового материала, 220 градусов для этилированного материала) и запустите станцию ​​ремонта BGA для тестового нагрева. При нагреве следите за всем процессом, особенно если неизвестен температурный допуск новой платы. Когда температура превысит 200 градусов, проверьте процесс плавления шарика припоя на участке рядом с BGA. Используйте пинцет, чтобы коснуться пластыря; если он движется, температура достаточная. Когда BGA-микросхема начнет тонуть, запишите температуру, отображаемую на устройстве или сенсорном экране, и время работы. Идеальную температуру следует поддерживать в течение 10–20 секунд после достижения точки плавления.

Итог:Как только BGA сформирован, шарики припоя начнут отделяться после достижения максимальной температуры в течение нескольких секунд. Только для сегмента температурной кривой с самой высокой температурой необходимо установить самую высокую постоянную температуру в течение N + 20 секунд. Для получения информации о других процедурах обратитесь к параметрам температурной кривой, предоставленным производителем. Обычно весь процесс пайки свинцом следует контролировать примерно за 210 секунд, а процесс бессвинцовой пайки — примерно за 280 секунд. Время не должно быть слишком большим, чтобы избежать ненужного повреждения печатной платы и BGA.
