Полуавтоматический паяльный станок для оптических BGA
1. Введение продукта Одноосное размещение и конструкция пайки Оптика разделенного обзора со светодиодной подсветкой Точное размещение в пределах +/- 0.0002" или 5 микрон Система измерения силы с программным управлением 7-дюймовая сенсорная панель управления, разрешение 800*480 Закрыто Контур управления процессом В...
Описание
1. Знакомство с продуктом
- Одноосное размещение и конструкция пайки
- Оптика Split Vision со светодиодным освещением
- Точность размещения в пределах +/- 0.0002" (5 микрон)
- Система измерения силы с программным управлением
- Сенсорная панель управления с диагональю 7 дюймов и разрешением 800x480.
- Управление процессом с обратной связью
- Перемещение головки оплавления в процессе
- Лазерный указатель для позиционирования печатной платы
2.Технические характеристики продукта
| Размеры (Ш x Д x В) в мм | 660 x 620 x850 |
| Вес в кг | 70 |
| Антистатический дизайн (да/нет) | y |
| Номинальная мощность в Вт | 5300 |
| Номинальное напряжение в В переменного тока | 220 |
| Верхний нагрев | Горячий воздух 1200 Вт |
| Нижний нагрев | Горячий воздух 1200 Вт |
| Зона предварительного нагрева | Инфракрасный 2700 Вт, размер 250 x 330 мм. |
| Размер печатной платы в мм | от 20х20 до 370х410(+х) |
| Размер компонента в мм | от 1 х 1 до 80х 80 |
| Операция | 7-дюймовый встроенный сенсорный экран, разрешение 800*480 |
| Символ испытания | CE |
Паяльная станция DH-A2 SMD/BGAоснащены новейшими технологиями машинного зрения и контроля тепловых процессов. Печатные платы и подложки, включая такие компоненты, как BGA, CSP, QFN, Flip Chips, PoP, кристаллы уровня пластины и многие другие SMD, обрабатываются с неизменно высоким качеством результатов. Точная механика и современное программное обеспечение упрощают размещение, пайку и доработку компонентов. Участие оператора минимально, что упрощает настройку и использование этих систем. Доступные как в настольной, так и в автономной конфигурации, эти машины идеально подходят для исследований и разработок прототипов, научно-технических исследований, инжиниринга, лабораторий анализа отказов, а также производственных сред OEM и CEM. Автоматизация, возможности машины и простота использования имеют решающее значение как для прототипов, так и для крупносерийных приложений, требующих согласованности и качества.

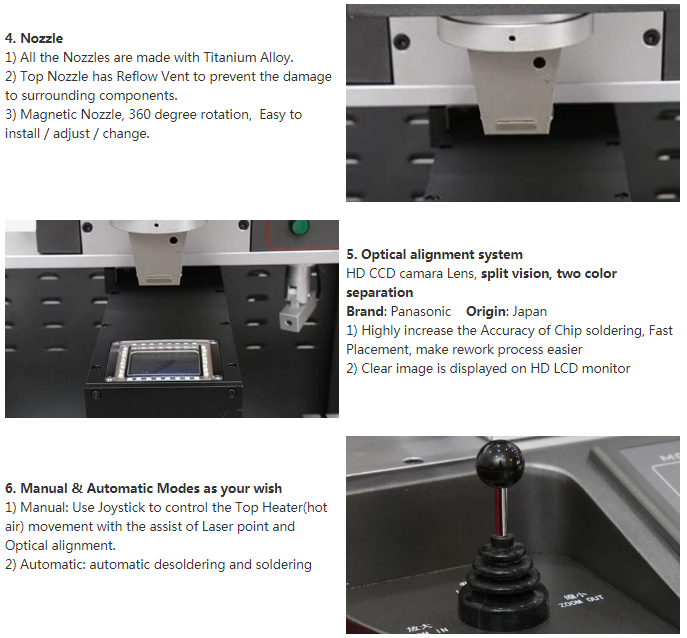

4.Подробности о продукте
5.Характеристики продукта
6. Наши услуги
Dinghua Technology — ведущий производитель оборудования для субмикронной сварки штампов и передовой обработки поверхностного монтажа.
Наши машины одинаково подходят для использования как в исследовательских лабораториях, так и в промышленном производстве.
Мы предлагаем бесплатное обучение для наших клиентов, предоставляем 1-летнюю гарантию и предлагаем пожизненную техническую поддержку.
7. Часто задаваемые вопросы
Переработка компонентов BGA с большими массивами шариков, процессорных блоков (ЦП), графических чипов (GPU) и CSP с массивами с мелким шагом требует специальных конфигураций устройств, которые сочетают в себе точное управление температурным режимом с высокой точностью размещения и оптикой высокого разрешения, чтобы обеспечить доработку. процессы с паяными соединениями без пустот и точным выравниванием. Спрос на большую функциональность и производительность на печатных платах меньшего размера продолжает тенденцию создания миниатюрных, все более сложных устройств с чрезвычайной плотностью упаковки и растущим количеством входов-выходов.
Часто ремонт BGA используется как синоним ремонта SMD. Таким образом, большая часть информации в этом документе актуальна не только для пакетов массивов, но и для доработки SMD в целом, показывая стратегии доработки таких компонентов и одобренные решения Dinghua.
