Оптический мобильный телефон BGA Station

1. Приложение

Материнская плата компьютера, смартфона, ноутбука, логической платы MacBook, цифровой камеры, кондиционера, телевизора и

Другое электронное оборудование из медицинской промышленности, индустрии коммуникации, автомобильной промышленности и т. Д.

Подходит для различных видов чипов: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA,

Светодиодный чип.

2. Особенности продукта

• Широко используется в ремонте уровня чипов в мобильных телефонах, небольших контрольных платах или крошечных материнских платах и т. Д.

• Падение, монтаж и паяль автоматически.

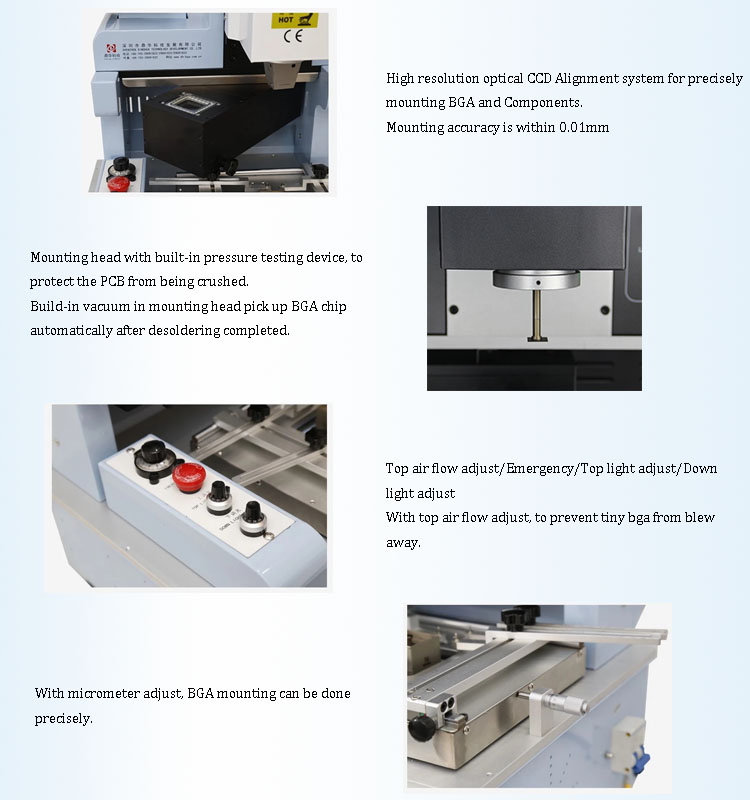

• Система оптического выравнивания HD CCD для точного монтажа BGA и компонентов

• Встроенный промышленный ПК, настройка цифровой системы, две независимые зоны отопления, система CCD Panasonic

HD сенсорный экран разговорной интерфейс, управление ПЛК, многофункциональный интегрированный управление, дизайн структуры человека,

Складная оптическая линза, дополнительное число, хранить и выберите профиль температуры.

• Два режима эксплуатации в системе: Авто/Руководство. Автоматический режим: автоматическая паяль/дежущая BGA с кнопкой. Руководство

Режим: Ручное вверх/вниз по верхней головке в пайку/падение BGA с джойстиками. Оба режима в сочетании с оптическим выравниванием

и лазерное позиционирование, чтобы закончить процесс. Между тем, встроенный вакуум может удобно поднять BGA Chips.

• Встроенный вакуум в монтажной головке автоматически поднимает BGA-чип после завершения падения.

3. Спецификация

Власть	5300W
Верхний обогреватель	Горячий воздух 1200 Вт
Нижний аккуратный	Горячий воздух 1200 Вт. Инфракрасный 2700 Вт
Power Suoov	AC220V ± 10% 50/60 Гц
Измерение	L530*W670*H790 мм
Поля	Поддержка V-Grove CB и с внешним универсальным приспособлением
EmperatureContol	Thermocouple K-типа, контроль с замкнутым контуром, независимое нагрев
Точность температуры	± 2 градуса
Размер печатной платы	Макс 450*490 мм. Мин 22 *22 мм
Workbench тонкая настройка	± 15 мм вперед/назад ± 15 мм вправо/слева
Минимальный числент Чи	80*80-1*1 мм
Датчик температуры	1 (необязательно)

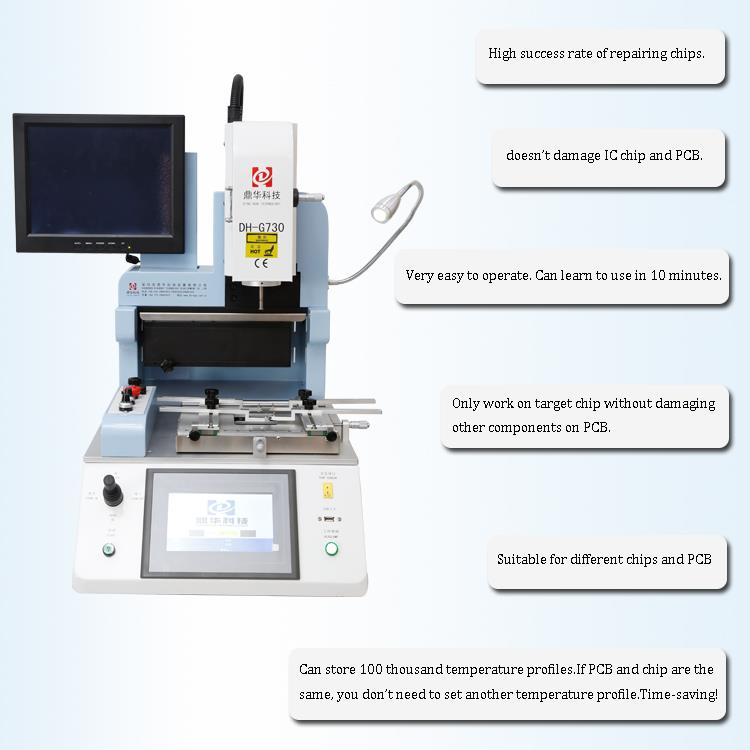

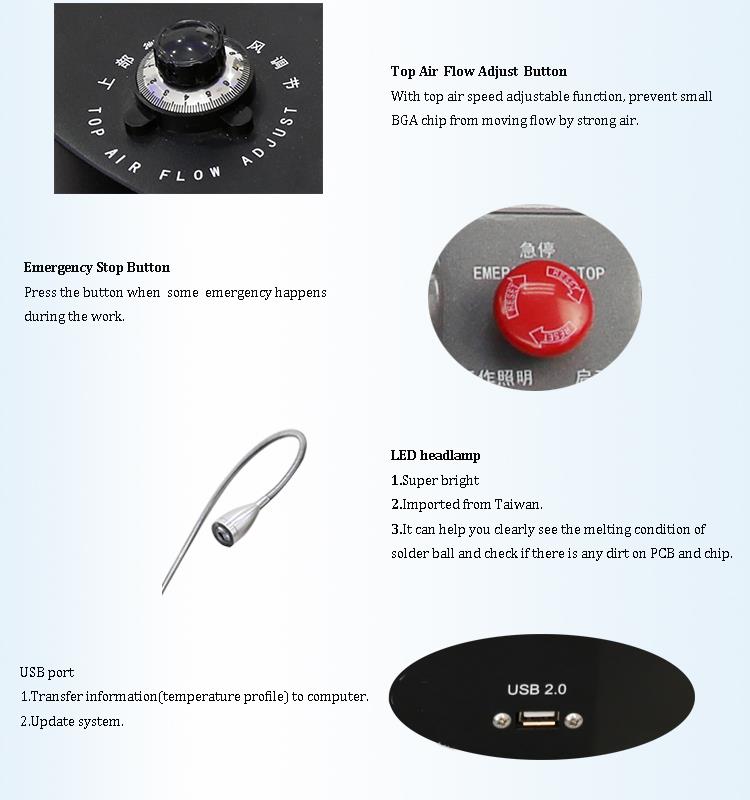

4. Подробная информация об оптическом мобильном телефоне BGA REWOL

1. ПЗС -камера (точная система оптического выравнивания);
2. HD Digital Display;
3. Микрометр (отрегулируйте угол чипа);
4. Отопление горячего воздуха;
5. HD сенсорный интерфейс, PLC Control;
6. Светодиодная фара;
7. Управление джойстиком.

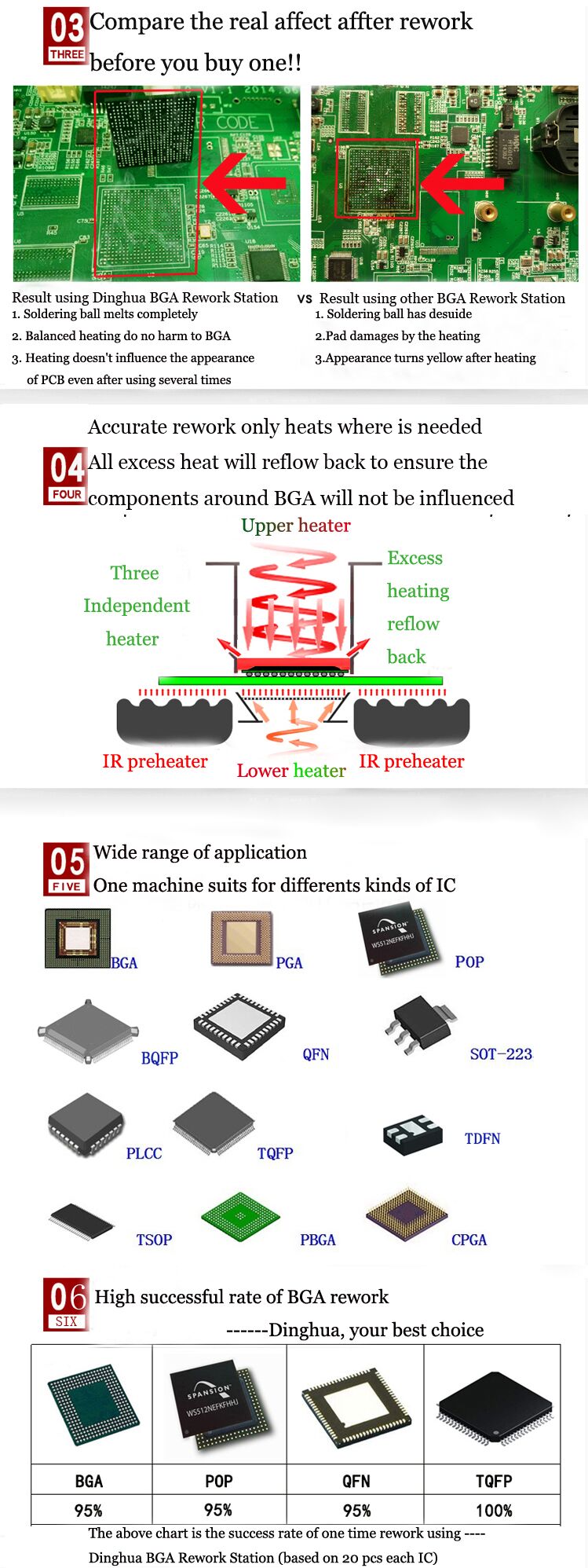

5. Почему выбирают нашу оптическую мобильную станцию BGA Rewort?

6. Сертификат

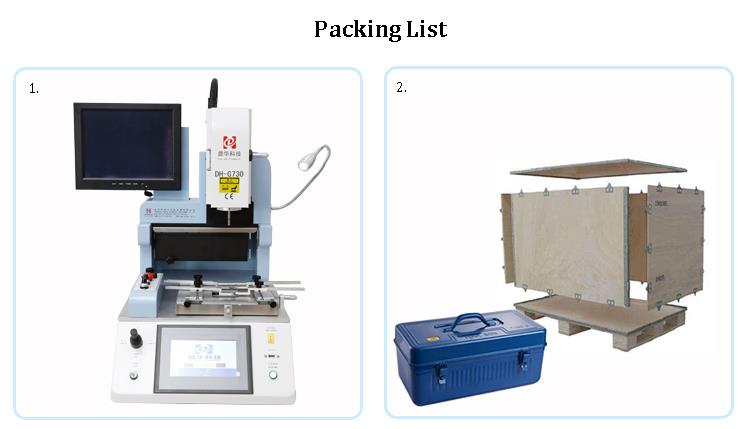

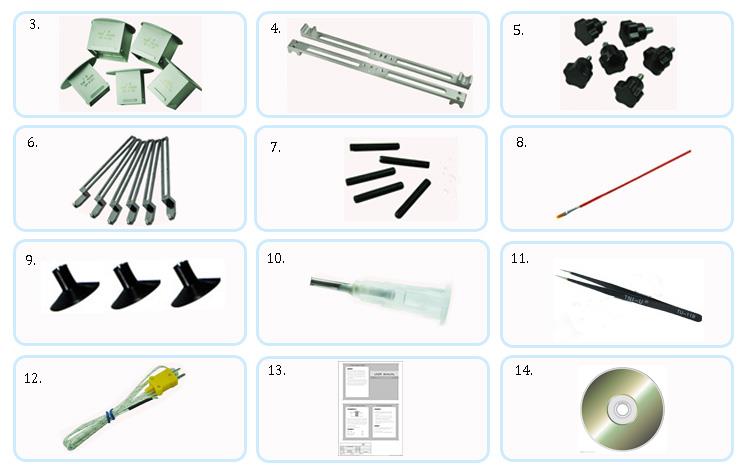

7. Упаковка и отгрузка

8. Свяжитесь с нами

Email: john@dh-kc.com

WhatsApp/WeChat: +86 157 6811 4827

9. Связанные знания

Ремонт компьютерных материнских плат и ICS

1, Основные шаги в ремонте компьютера на уровне чипов:

Понимание схемы имеет решающее значение. Вы должны быть в состоянии прочитать эти диаграммы, чтобы понять принципы работы схемы, последовательности питания и поток сигнала. Если вы можете интерпретировать схемы PDF-схемы, предоставленные фабрикой, вы можете ремонтировать материнские платы или ноутбуки, с которыми никогда не сталкивались раньше.

В реальных работах по техническому обслуживанию вы часто сталкиваете незнакомые модели материнской платы или те, которые повреждены водой или человеческой ошибкой. В таких случаях необходим анализ диаграмм PDF на заводе. Поскольку все больше людей входят в область технического обслуживания компьютера, многие фабричные схемы стали общедоступными для обучения и обмена.

2, Учимся понимать фабрику PDF -диаграммы:

Чтобы прочитать и понять схемы схемы, вы должны начать с изучения основных электронных компонентов, таких как резисторы, конденсаторы, диоды, транзисторы, МОСФЕТЫ и логические ворота. Узнайте их идентификацию, характеристики, принципы работы и то, как они направляют поведение схемы.

Кроме того, важно понимание различий в проектировании цепи среди основных производителей. Вам нужно будет понять конструкцию цепи защиты, время включения и поток сигнала. После того, как вы овладеете этими навыками, вы сможете с легкостью устранения устранения даже обновления или переработанных компьютеров.

Изучение того, как найти электронные компоненты на материнской плате, также имеет решающее значение. Если вы можете проанализировать диаграмму, но не можете идентифицировать компоненты на доске, вы не сможете выполнить ремонт - очень похоже на определение подозреваемого, не имея возможности найти их.

3, Дизайн схемы и диагностика разломов:

Каждая схема на материнской плате компьютера основана на наборе принципов работы. Понимание этих принципов облегчает отслеживание и анализ путей схемы. Те, кто их не понимает, часто будут бороться, даже после обучения.

Некоторые специалисты получают материнскую плату и даже не знают, с чего начать. Выявление ключевых испытательных точек на плате необходимо для определения неисправностей. Так же, как традиционные практики китайской медицины используют импульс для диагностики заболевания, квалифицированные ремонтники используют напряжение, сопротивление и показания формы волны в ключевых точках тестирования, чтобы найти проблемы.

Многие люди проводят 2–3 дня, ремонтируя материнскую плату ноутбука, не обнаруживая проблему - не потому, что она невозможно, а потому, что они не знают, где проверить.

4, инструменты ремонта и их важность:

Инструменты ремонта, такие как регулируемые источники питания и осциллографы, необходимы для обнаружения неисправностей. Эти инструменты похожи на ультразвуковую или компьютерную машину больницы - они дают четкое представление о внутренних проблемах.

Однако для эффективного использования этих инструментов вы должны сначала понять знания, охватываемые в разделах 1, 2 и 3. Только с этой основой вы можете точно диагностировать разломы, используя эти инструменты.
