Паяльная станция SMD с 3 зонами нагрева с сенсорным экраном
Мы являемся ведущим производителем и поставщиком паяльных станций BGA с горячим воздухом и инфракрасным излучением. Мы предлагаем тщательно спроектированную и высококачественную паяльную станцию с цифровым контролем температуры. Эти продукты доступны с цифровыми индикаторами, и мы предлагаем эти продукты в различных технических характеристиках с точки зрения размеров, мощностей и диаметров.
Описание
1. Характеристики паяльной станции SMD с сенсорным экраном и 3 зонами нагрева.
Примите технологию инфракрасной сварки, которая обеспечивает независимое исследование.
Используйте нагрев горячим воздухом, его легко разрезать с помощью традиционного сварочного аппарата для прокалывания тепла с сирокко.
Легко работать. Просто нужна получасовая тренировка. Можно ли управлять этой машиной.
Сварочные инструменты не нужны, можно сваривать все детали размером 2x2-80x80 мм.
Эта машина имеет систему нагрева мощностью 650 Вт. широко до 80х120мм.
Сопло горячего воздуха оснащено отверстием для оплавления. Не воздействуйте на небольшие компоненты по периметру. Подходит для всех компонентов, особенно для компонентов Micro BGA.
2. Спецификация паяльной станции SMD с сенсорным экраном и 3 зонами нагрева.
| Власть | 4800W |
| Верхний нагреватель | Горячий воздух 800 Вт |
| Нижний нагреватель | Горячий воздух 1200 Вт, инфракрасный 2700 Вт |
| Источник питания | 220 В переменного тока ± 10%, 50/60 Гц |
| Измерение | Д800*Ш900*В750 мм |
| Позиционирование | Поддержка печатной платы с V-образным пазом и внешним универсальным крепежом |
| Контроль температуры | Термопара типа К, регулирование с обратной связью, автономный нагрев |
| Точность температуры | ±2 градуса |
| Размер печатной платы | Макс. 450*500 мм. Мин. 20*20 мм. |
| Тонкая настройка верстака | ±15 мм вперед/назад, ±15 мм вправо/влево |
| BGAчип | 80*80-1*1мм |
| Минимальное расстояние между чипами | 0.15 мм |
| Датчик температуры | 4 (опционально) |
| Вес нетто | 36 кг |
3. Подробная информация о паяльной станции SMD с сенсорным экраном и 3 зонами нагрева.
1. Интерфейс сенсорного экрана HD;

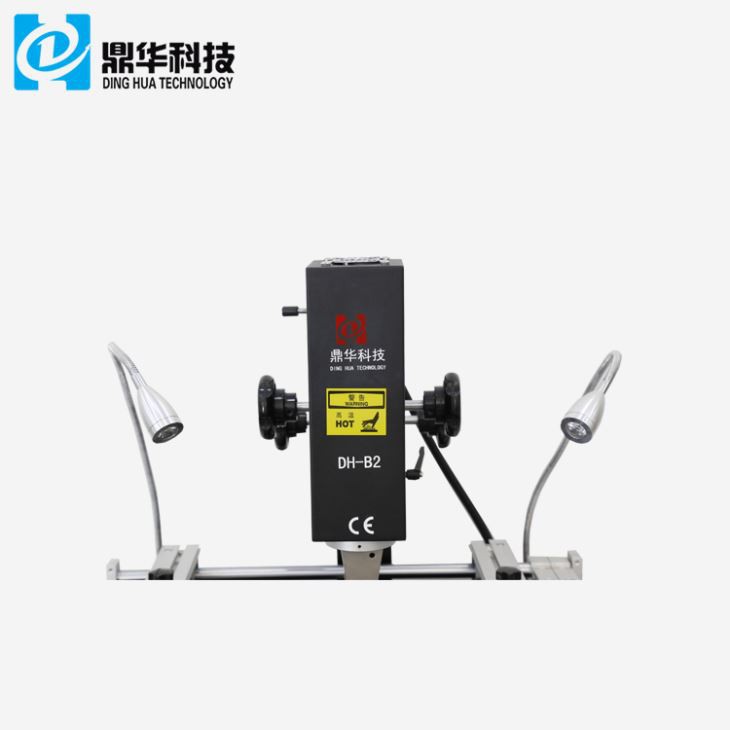

2. Три независимых обогревателя (горячий воздух и инфракрасный);

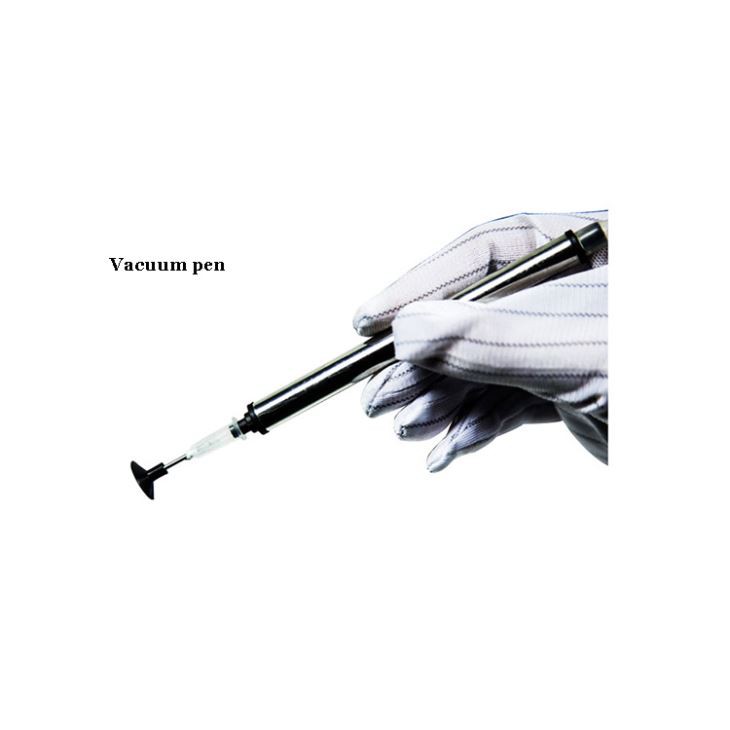

3. Вакуумная ручка;

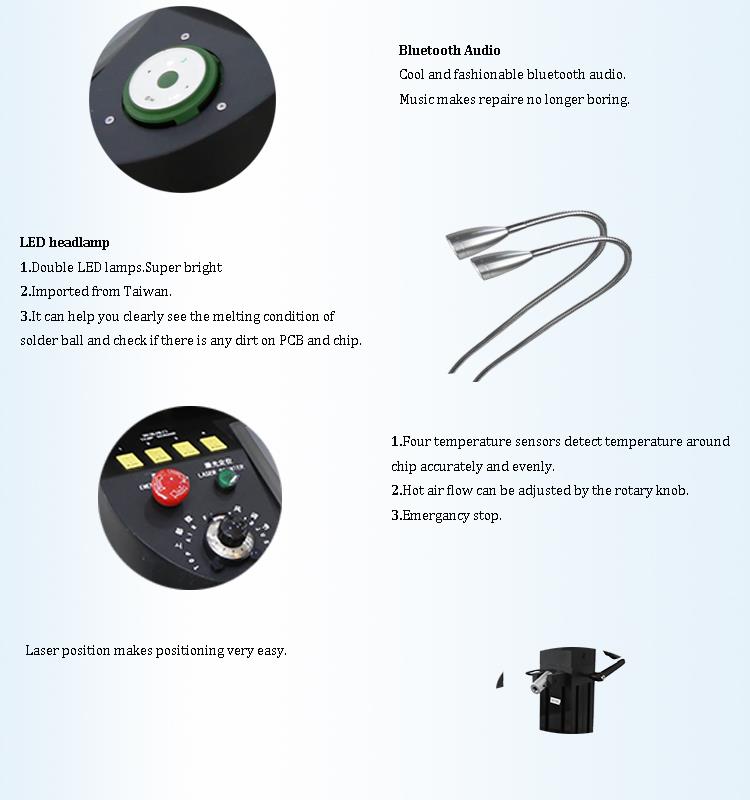

4.Светодиодная фара.
4. Почему стоит выбрать нашу паяльную станцию SMD с сенсорным экраном и 3 зонами нагрева?
5. Сертификат паяльной станции SMD с сенсорным экраном на 3 зоны нагрева.
6. Упаковка и отгрузка паяльной станции SMD с сенсорным экраном с 3 зонами нагрева.
7. Сопутствующие знания
Каковы меры предосторожности при установке патчей SMT?
Температура хранения: рекомендуется, чтобы температура хранения в холодильнике составляла 5 градусов -10 градусов.
не опускаться ниже 0 градуса.
Принцип исходящего потока: вы должны следовать принципу «первым пришел — первым вышел» и не допускать накопления паяльной пасты.
в морозилке слишком долго.
Требования к оттаиванию: Естественное оттаивание в течение не менее 4 часов после извлечения паяльной пасты из морозильной камеры.
Не открывайте крышку при оттаивании.
Производственная среда: рекомендуется, чтобы температура в магазине составляла 25±2 градуса, а относительная влажность
должна составлять 45%-65% относительной влажности.
Использованная паста: После открытия крышки рекомендуется использовать ее в течение 12 часов. Если его необходимо сохранить, пожалуйста,
используйте чистую пустую бутылку, затем запечатайте ее и положите обратно в морозильную камеру.
Количество пасты, нанесенной на стальную сетку: Количество паяльной пасты, нанесенной на стальную проволоку в первый раз.
время не должно превышать 1/2 высоты шабера при печати и прокатке.
Во-вторых, при печати процессов обработки чипов SMT необходимо обратить внимание на:
1. Скребок: материал скребка предпочтительно представляет собой стальной скребок, который способствует формованию и зачистке.
паяльной пасты, напечатанной на PAD.
Угол ракеля: ручная печать составляет 45-60 градусов; машинная печать составляет 60 градусов.
Скорость печати: Ручная 30-45 мм/мин; печатная машина 40мм-80мм/мин.
Условия печати: температура 23±3 градуса, относительная влажность 45%-65% относительной влажности.
2. Стальная сетка: отверстия в стальной сетке. В соответствии с требованиями продукта выберите толщину
стальная сетка, а также форма и соотношение отверстий.
QFP\CHIP: Чипы с центральным шагом менее 0,5 мм и размером 0402 необходимо вырезать лазером.
Испытание стальной сетки: испытание стальной сетки на растяжение проводится один раз в неделю, требуется значение натяжения.
быть 35 Н/см или более.
Очистите трафарет: при печати 5-10 плат подряд очистите его чистой салфеткой. Тряпки лучше не использовать.
3. Очиститель: растворитель IPA. При очистке трафаретов лучше всего использовать IPA и спиртовой растворитель. Невозможно использовать
хлорсодержащие растворители, поскольку состав пасты будет разрушен и общее качество ухудшится.
быть затронуты.
