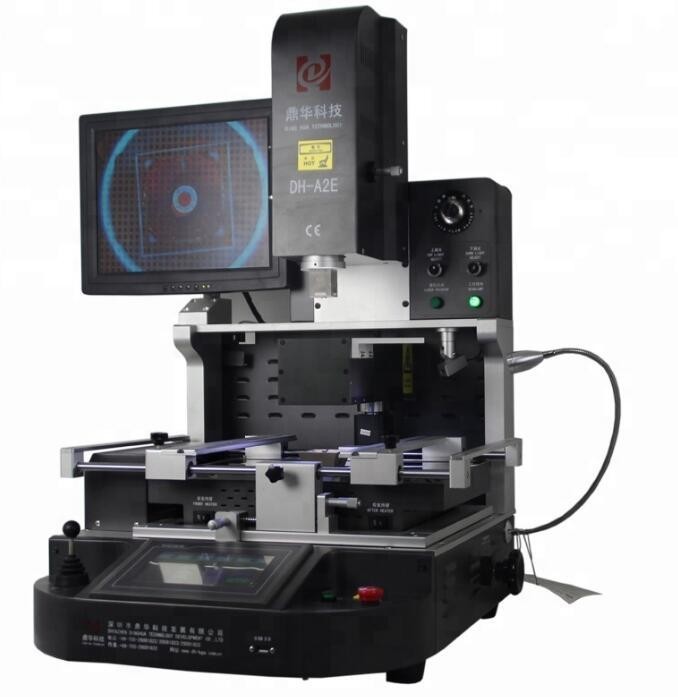

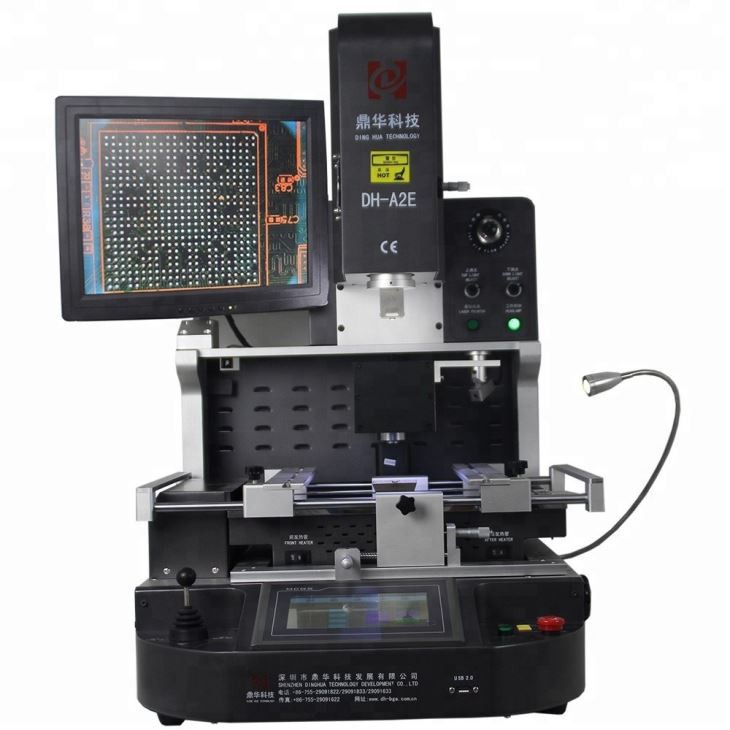

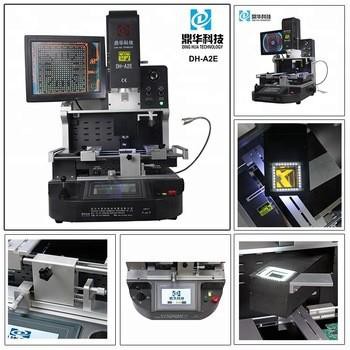

Инструменты для ремонта мобильных микросхем оптической центровки

Инструменты для ремонта мобильных микросхем оптической центровки

Инструменты для ремонта мобильных микросхем оптической центровки — это специализированное оборудование, используемое для точного ремонта и выравнивания интегральных схем (ИС) в мобильных устройствах, таких как смартфоны. Эти инструменты, часто входящие в состав станций пайки BGA, включают в себя высокоточные оптические системы, такие как микроскопы или камеры, для точного позиционирования микросхем. Они обеспечивают правильное выравнивание небольших компонентов, таких как микросхемы BGA, с контактными площадками печатной платы. Система также включает в себя оборудование для пайки или доработки с автоматизированными функциями и точным контролем температуры, что позволяет выполнять безопасный и эффективный ремонт.



Отпайка шарика и олова BGA



Технические характеристики:

1	Общая мощность	5200w

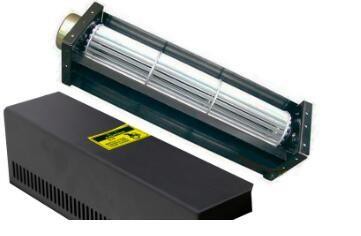

2	3 независимых обогревателя	Верхний горячий воздух 1200 Вт, нижний горячий воздух 1200 Вт, нижний инфракрасный предварительный нагрев 2700 Вт
3	Напряжение	220 В переменного тока ± 10%, 50/60 Гц
4	Электрические части	7-дюймовый сенсорный экран + высокоточный интеллектуальный модуль контроля температуры + драйвер шагового двигателя + ПЛК + ЖК-дисплей + оптическая ПЗС-система высокого разрешения + лазерное позиционирование
5	Контроль температуры	K-сенсор с замкнутым контуром + автоматическая температурная компенсация ПИД + температурный модуль, точность температуры в пределах ± 2 градуса.
6	Расположение печатной платы	V-образный паз + универсальное крепление + передвижная полка для печатной платы
7	Применимый размер печатной платы	Макс. 370x410 мм. Мин. 22x22 мм.
8	Применимый размер BGA	2x2 мм~80x80 мм
9	Размеры	600x700x850 мм (Д*Ш*В)
10	Вес нетто	70 кг

Приложения:



Характеристика:

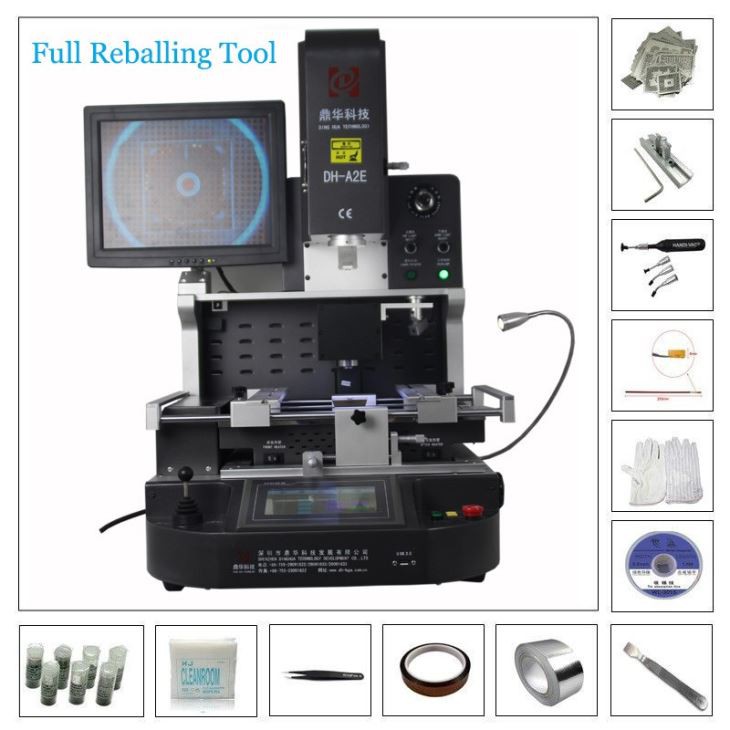

Товарная накладная :

Материалы: прочный деревянный футляр + деревянные бруски + прочный жемчужный хлопок с пленкой.

Инструменты для ремонта мобильных микросхем оптического выравнивания, 1 шт.

1 шт. ручка-кисть

Руководство по эксплуатации 1 шт.

1 компакт-диск с видео

3шт верхние насадки

2шт нижние насадки

6шт универсальные светильники

6 шт. крепежные винты

4 шт. опорный винт

пинцет 1 шт.

Размер присоски: Диаметры 2,4,8,10,11 мм.

Внутренний шестигранный ключ: M2/3/4

Размер: 81*76*85 см

Общий вес: 115 кг



Часто задаваемые вопросы

1. Как поживает посылка? Безопасен ли процесс распространения?

Прочный футляр из твердой древесины, деревянные перекладины и прочный жемчужный хлопок, обернутый пленкой, — все вместе сохраняет

машина в безопасности на протяжении всей транспортировки.

2. Как он будет доставлен? Через какое время машина прибудет?

Обычно доставка курьером через DHL, FedEx, UPS и т. д. обычно занимает около 5 дней.

Или вы можете путешествовать на самолете (услуга от двери до аэропорта) и прибыть примерно через три дня.

Вместо этого вы можете добраться до морского порта на лодке; минимальная потребность в кубических метрах составляет 1 куб. м, а поездка занимает 30 дней.

3. Можете ли вы предоставить гарантию? А как насчет поддержки после покупки?

На машину предоставляется годовая гарантия, а техническая помощь бесплатна.

После покупки одной из наших машин мы предлагаем техническую помощь и обучающие фильмы, которые прилагаются.

к оборудованию.

4. Просто ли использовать эту машину? Могу ли я эффективно использовать его, если у меня нет никаких навыков?

Действительно, наши машины созданы для того, чтобы ими было легко управлять. Хотя обучение их использованию обычно занимает от двух

а за три часа, если у вас есть опыт, обучение пойдет гораздо быстрее.

5. Проведете ли вы нам бесплатное обучение, если мы посетим вашу фабрику?

абсолютно! Мы сердечно приглашаем вас принять участие в обучении на нашем заводе.

6. Каковы условия оплаты?

T/T, MoneyGram, Western Union, PayPal и т. д.





Спецификация:



Общая мощность	5200W
Верхний нагреватель	1200W
Нижний нагреватель	2-й 1200 Вт, 3-й ИК-нагреватель 2700 Вт
Напряжение	220 В переменного тока/110 В ± 10% 50 Гц
Система кормления	Система автоматической подачи щепы
Режим работы	Два режима: ручной и автоматический, свободный выбор! Сенсорный экран HD, интеллектуальная человеко-машинная система, настройка цифровой системы.
Хранение температурного профиля	50,000 групп(неограниченное количество групп)
Оптический объектив камеры CCD	Автоматическое растягивание и складывание для захвата и размещения чипа BGA.
Увеличение камеры	1,8 миллиона пикселей
Тонкая настройка верстака:	±15 мм вперед/назад, ±15 мм вправо/влево
Точность размещения:	±0.015 мм
Позиционирование BGA	Лазерное позиционирование, быстрое и точное позиционирование печатной платы и BGA.
Положение печатной платы	Интеллектуальное позиционирование, печатную плату можно регулировать в направлениях X, Y с помощью «5-точечной опоры» + кронштейн для печатной платы с V-образным пазом + универсальные крепления.
Освещение	Тайваньский светодиодный рабочий свет, регулируемый под любым углом
Контроль температуры	Датчик K, замкнутый контур, управление ПЛК
Точность температуры	±2 градуса
Размер печатной платы	Макс. 450×400 мм. Мин. 22×22 мм.
BGA-чип	1х1 - 80х80 мм
Минимальное расстояние между чипами	0.015 мм
Внешний датчик температуры	1 шт.
Размеры	Д740×Ш630×В710 мм
Вес нетто	70 кг
