Инфракрасная система пайки SMT DH-A2
1. HD CCD Оптическая система выравнивания для позиционирования 2. Верхняя функция безопасности с аварийной защитой 3. верхняя нагревательная головка и монтажная головка 2 в 1 Конструкция 4. Верх
Описание

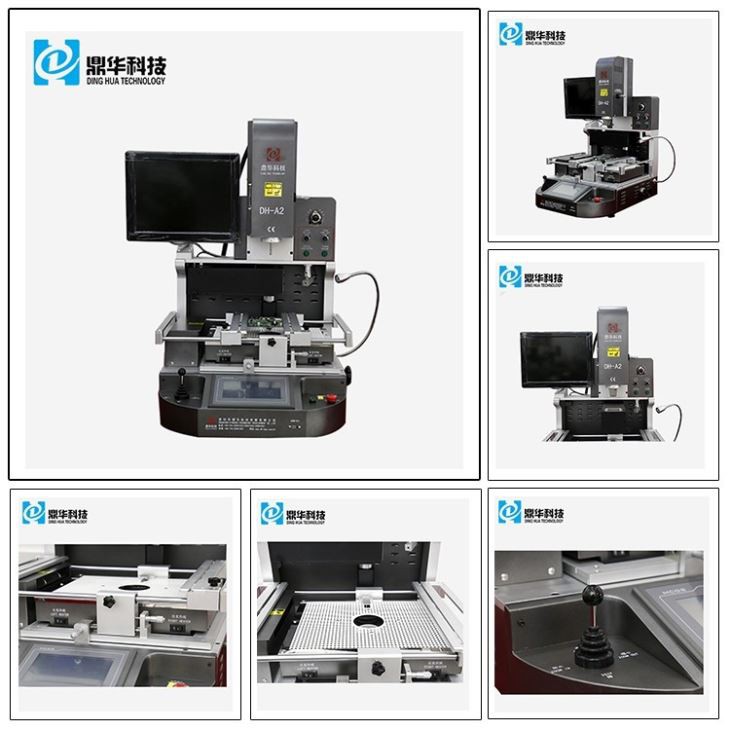

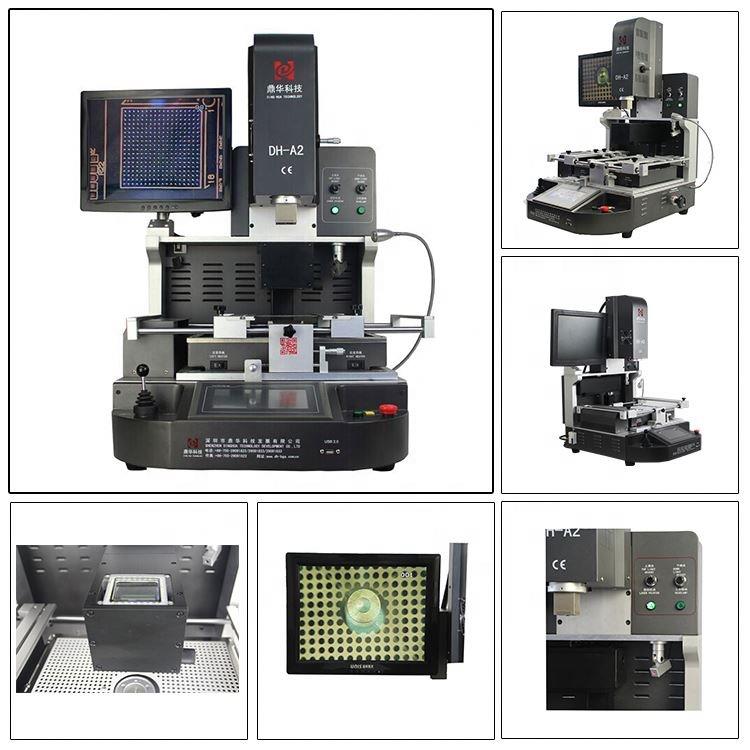

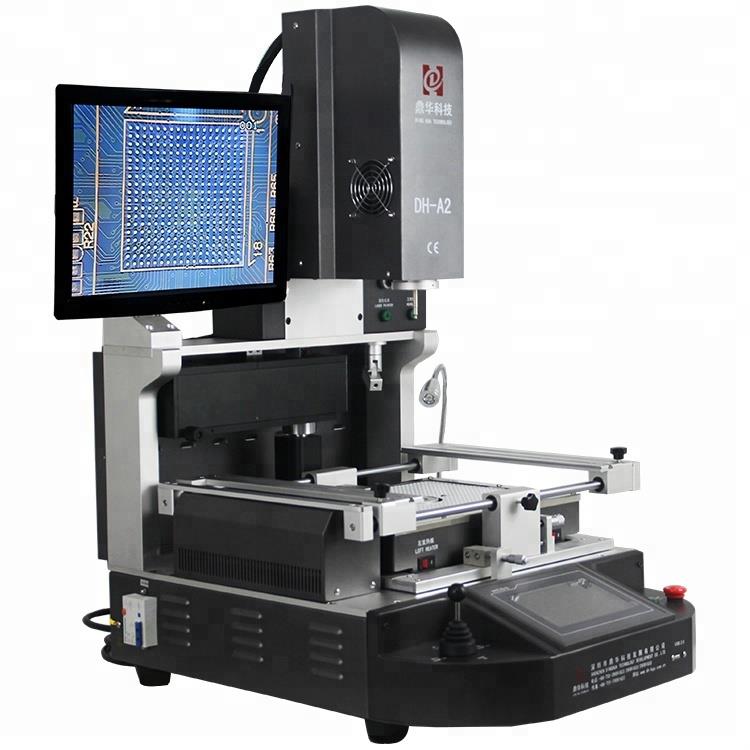

Инфракрасная система пайки SMT DH-A2
DH -A2 от Shenzhen Dinghua Technology - это полу -аутоматическая / гибридная станция переработки SMT с Hot -Air SMT, адаптированная для мобильного телефона, ноутбука, игровой консоли и ремонта материнской платы.: Интегрирует:
- Нагреватели с горячими воздухами (≈ 1200 Вт каждый)
- Нижняя инфракрасная зона предварительного выживания (≈ 2700–3, 000 W) для даже нагрева ПХБ и компонентов

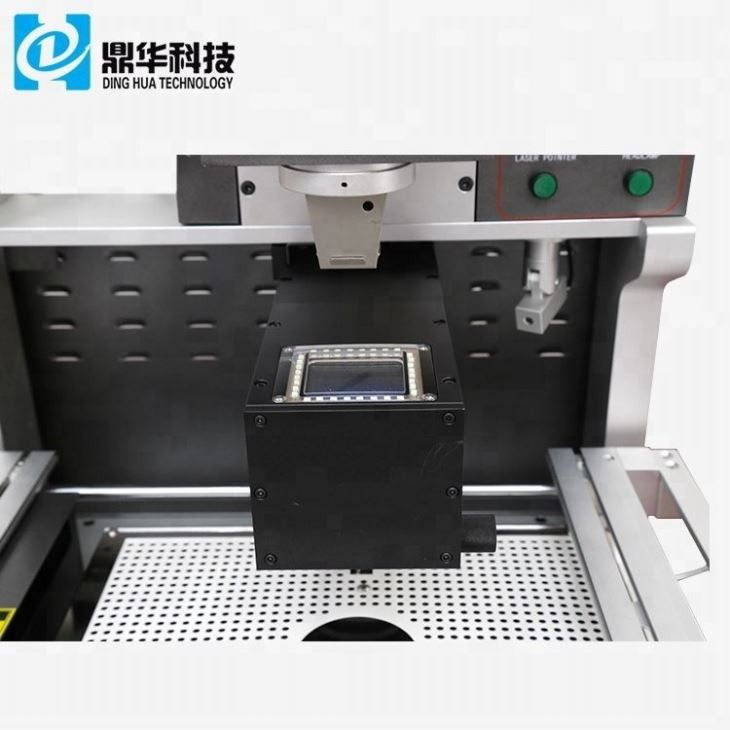

- Система зрения с камерой CCD и необязательным лазерным позиционированием для точного выравнивания .
- Встроенный промышленный ПК / ПЛК и сенсорный экран HMI, поддержка автоматических / ручных режимов, вакуумный пикап, зондирование положения, хранение профиля и анализ
|
Спецификации
|
|||
|
1
|
Общая мощность
|
5300w
|
|
|
2
|
3 независимых обогревателей
|
Top Hot Air 1200 Вт, нижний горячий воздух 1200 Вт, нижний инфракрасный предварительный нагрев 2700 Вт
|
|
|
3
|
Напряжение
|
AC220V ± 10% 50/60 Гц
|
|
|
4
|
Электрические детали
|
7 '' Сенсорный экран + высокопроизводительный интеллектуальный модуль управления температурой + драйвер шагового двигателя + PLC + LCD -дисплей + Оптическая система CCD с высоким разрешением + позиционирование лазера
|
|
|
5
|
Контроль температуры
|
K-Sensor Clod-Cloop + PID Автоматическая температура + модуль температуры, точность температуры в пределах ± 2 градуса .
|
|
|
6
|
Позиционирование платы
|
V-Grove + Universal Perforction + подвижная полка печатной платы
|
|
|
7
|
Применимый размер печатной платы
|
Макс 370x410 мм мин 22x22 мм
|
|
|
8
|
Применимый размер BGA
|
2x2mm ~ 80x80 мм
|
|
|
9
|
Размеры
|
600x700x850 мм (L*W*H)
|
|
|
10
|
Вес нетто
|
64 кг
|
|
Расширенные функции
① Верхний поток горячего воздуха регулируется для удовлетворения требований различных чипов .
② Поддерживает автоматическое десподирование, монтаж и пайку .

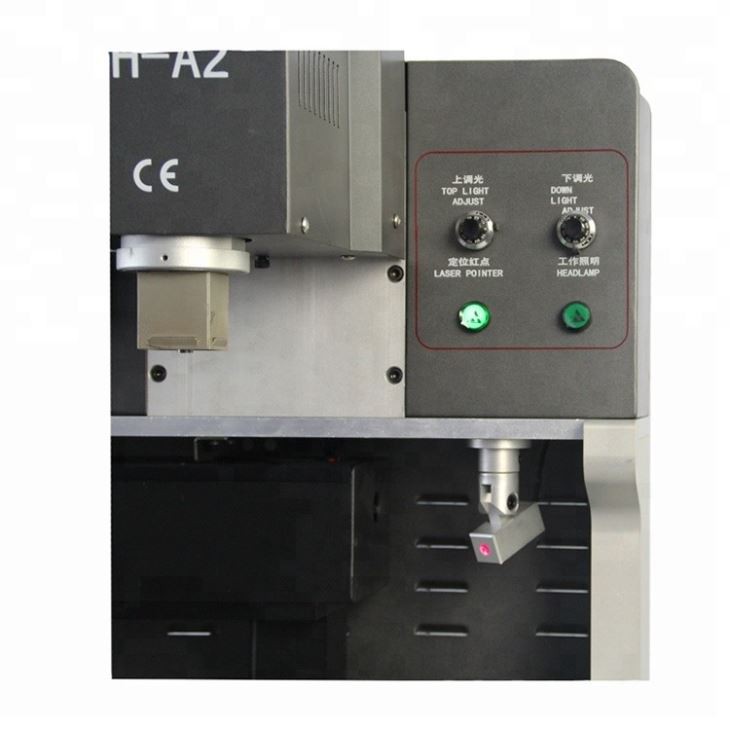

③ Встроенная система позиционирования лазера для быстрого выравнивания печатной платы .
④ Инфракрасная система отопления с тремя независимыми обогревателями .
⑤ Монтажная головка включает встроенное устройство обнаружения давления для предотвращения повреждения печатной платы .
⑥ Встроенный вакуум в монтажной головке автоматически поднимает чип BGA после того, как дельгация завершена .
- Машина: 1 набор
- Все упакованы в стабильные и сильные деревянные чехлы, подходящие для импорта и экспорта .
- Верхнее сопло: 3 шт. (31*31 мм, 38*38 мм, 41*41 мм).
- Луч: 2 шт
- Ручка сливы: 6 шт
- Unicersal Matterfule: 6 шт
- Винт поддержки: 5 шт
- Щетка ручка: 1 шт
- Вакуумная чашка: 3 шт
- Вакуумная игла: 1 шт
- Тиньер: 1 шт
- Temp Destra Lizer: 1 ПК
- Профессиональная учебная книга: 1 ПК
- Учебное компакт -диск: 1 ПК
