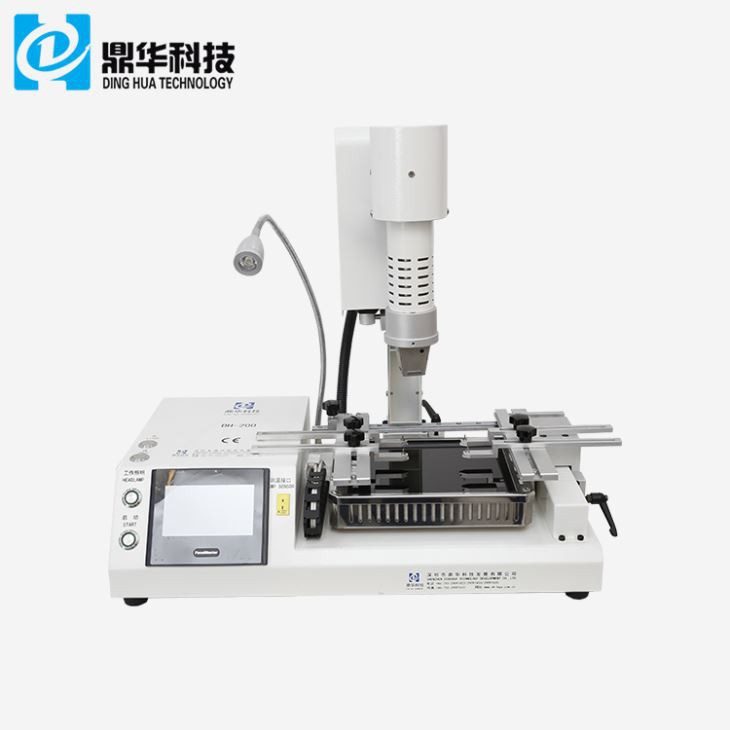

Паяльная машина BGA с 2 зонами нагрева и сенсорным экраном

                                   Паяльная машина BGA с 2 зонами нагрева и сенсорным экраном



1. Введение продукта

﹡ Широко используется при ремонте микросхем мобильных телефонов, ПК, ноутбуков, телевизоров, Xbox one, PS4, плат управления и т. д.

﹡ Удобный интерфейс с сенсорным экраном HD, простота управления

﹡ Зона инфракрасного предварительного нагрева покрыта жаропрочной стеклокерамической панелью.

﹡ привод шагового двигателя верхнего отопителя, управляемый кнопкой

﹡ Можно установить 8 сегментов повышения температуры/постоянного времени/наклона повышения температуры.



2. Технические характеристики продукта



1	Общая мощность	2300W
2	3 независимых обогревателя	Верхний горячий воздух 450 Вт, нижний инфракрасный предварительный нагрев 1800 Вт
3	Напряжение	220 В переменного тока ± 10% 50/60 Гц
4	Электрические части	Панель управления с сенсорным экраном + высокоточный интеллектуальный контроль температуры модуль + драйвер шагового двигателя
5	Контроль температуры	K-сенсор с замкнутым контуром + автоматическая температурная компенсация ПИД + температурный модуль, точность температуры в пределах ± 2 градуса.
6	Расположение печатной платы	Кронштейн с V-образным пазом + универсальный крепеж
7	Применимый размер печатной платы	Макс. 350x280 мм. Мин. 22x22 мм.
8	Применимый размер BGA	2x2 мм~80x80 мм
9	Размеры	500x550x650 мм (Д*Ш*В)
10	Вес нетто	16 кг

3. Прочность продукта и его применение

Преимущества DH-200:

(1) Высокоточный контроль температуры не приводит к нулевой сварке или соединенной сварке.

(2) Сверхвысокий уровень успеха ремонта благодаря высокоточному контролю температуры и точной системе оптического выравнивания.

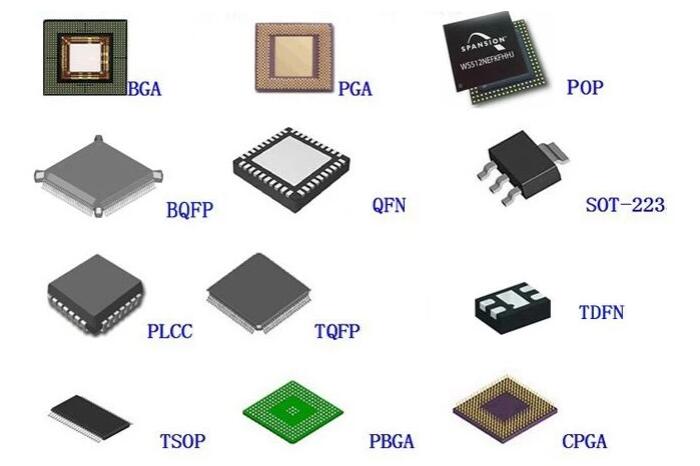

Широкий спектр применения: можно перерабатывать BGA, PGA, POP, BQFP, QFN, SOT- 223, PLCC, TQFP, TDFN, TSOP, PBGA,

CPGA, светодиодный чип в материнских платах электронных изделий. Успешность ремонта 99%.



4.  Подробности о продукте

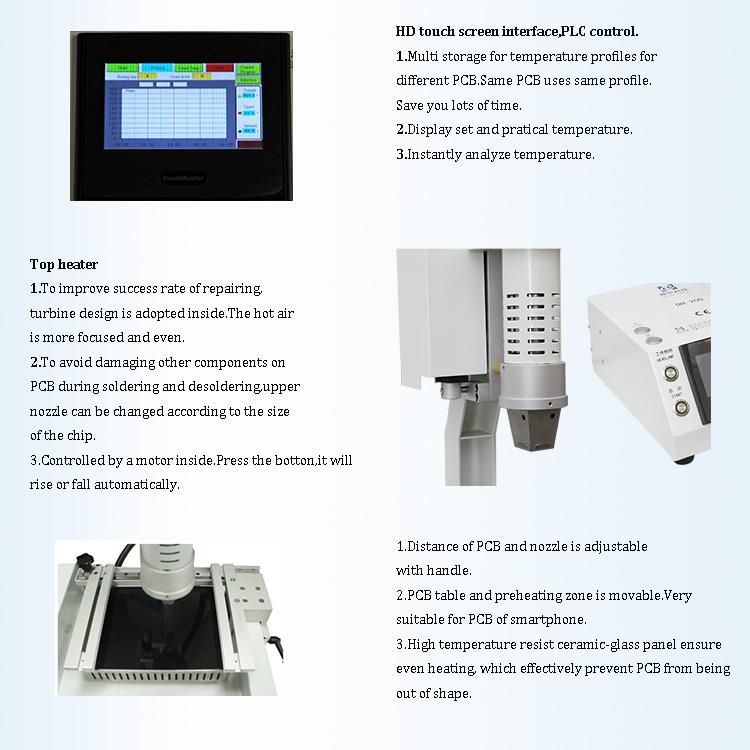

Сенсорный экран HD, интеллектуальное управление ПК

• Конструкция верхнего нагревателя
• 2 независимых обогревателя

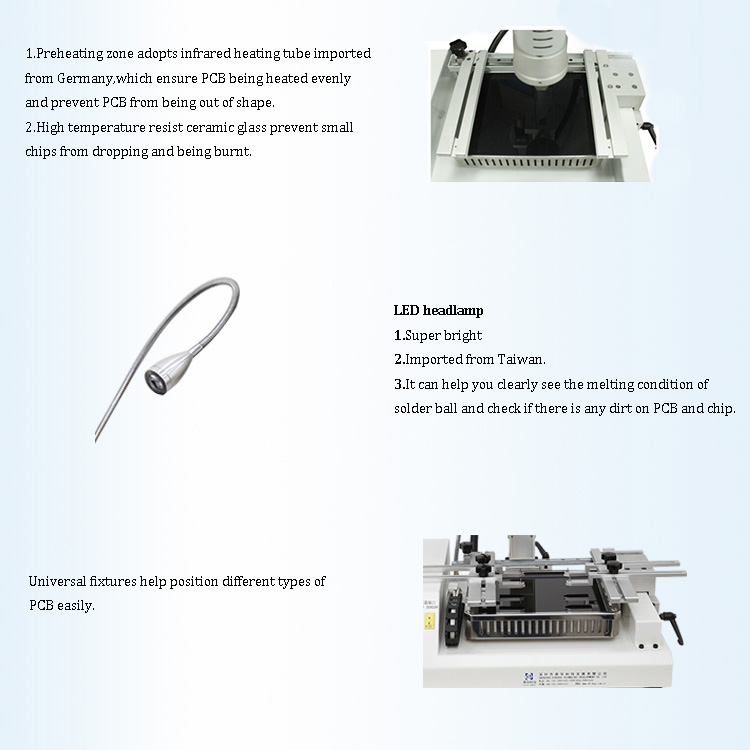

• Предварительный нагрев ИК-трубки, покрытый жаропрочной стеклокерамической панелью, обеспечивает более равномерный нагрев
• светодиодный рабочий свет
• несколько способов позиционирования печатной платы
• качественная кнопка
• мощный охлаждающий вентилятор





5.Характеристики продукта





6.Наши услуги

Все наши ремонтные станции BGA надежно упакованы для транспортировки.





Наши услуги

1. На ваш запрос ответят в течение 24 часов;
2. Предлагайте бесплатные запасные части и обслуживание в течение одного года гарантии, но все остальные относительные расходы должны быть за счет покупателя;
3. Предоставьте БОЛЬШУЮ скидку АГЕНТАМ, чтобы обеспечить агентам прибыль.



Гарантия на ремонтную станцию ​​Dinghua BGA:

1. Приобретайте самые последние, самые популярные и качественные товары.

2. Предложите наиболее конкурентоспособную цену.



7. Часто задаваемые вопросы

*Условия оплаты?

T/T: депозит 50%, баланс перед отправкой

Western Union

ПайПал

Алиэкспресс

Условное депонирование

*Обучение и гарантия?

Пожизненное бесплатное обучение эксплуатации и техническому обслуживанию.

Гарантия: один год гарантии. 1-й год бесплатно, после 1-го года взимается ТОЛЬКО стоимость запасных частей.

На запрос ответят в течение 24 часов, 7 дней в неделю.

Обучение и гарантию можно получить напрямую в местном зарубежном офисе или в офисе Шэньчжэнь Динхуа.



8. Больше информации:

Меры безопасности на ремонтной станции

1. Не используйте вентиляторы или другие устройства непосредственно на волосах ремонтной станции, когда они работают, в противном случае это приведет к отрицательному дифференциальному нагреванию поверхности пластины.
2. При включении зона высокотемпературного нагрева не может иметь прямого контакта с объектом, это может привести к возгоранию или взрыву, поэтому печатную плату следует размещать на опорных полках для печатной платы.
3. Не трясите паяльную станцию ​​и перемещайте осторожно.
4. Не прикасайтесь к области с высокой температурой, иначе она обожжется.
5. При включении не используйте легковоспламеняющийся спрей, жидкость или горючий газ рядом с ремонтной станцией.
6. Не пытайтесь модифицировать ремонтную станцию, иначе это может стать причиной возгорания или поражения электрическим током.
7. Электрическая коробка содержит компоненты, находящиеся под высоким напряжением, не пытайтесь разбирать ее.
8. Если металлические предметы или жидкости попали в ремонтную станцию ​​во время ее работы, немедленно отключите питание, отсоедините шнур питания до тех пор, пока машина не остынет, затем полностью удалите мусор, грязь; если грязь осталась, то при перезагрузке присутствует запах.
9. При аномальном нагреве или курении немедленно отключите питание и сообщите в техническую службу для ремонта. При этом необходимо отключить провода между электрошкафами и деталями машины, а вилку придется придерживать, иначе это приводит к плохому контакту и не работает.
10. Обратите внимание, что на ремонтной станции нельзя нажимать или наезжать на другое электрооборудование, линии электропередачи или кабель связи, это может привести к неисправности устройства, возгоранию или поражению электрическим током.
11. Перед использованием паяльной станции необходимо внимательно прочитать данное руководство.



Установка ремонтной станции BGA

Чтобы обеспечить срок службы ремонтной станции BGA, необходимо установить ремонтную станцию.

отвечать следующим требованиям:

1. Вдали от легковоспламеняющихся и взрывоопасных материалов
2. Не разбрызгивайте воду или другие жидкости
3. Хорошо вентилируемое, прохладное место
4. Стабильные, плоские поверхности, менее подверженные вибрации.
5. Кладите меньше пыли
6. Запретить размещение тяжелых предметов на блоке управления.
7. Без влияния кондиционеров, обогревателей и вентиляторов.
8. Зарезервировано 30 см для перемещения и вращения вокруг верхней части задней части паяльной станции.
