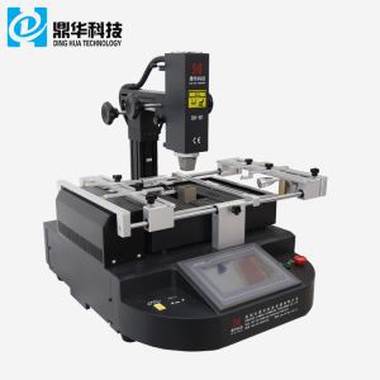

Станция лазерного позиционирования SMD
1. Модель DH-A2. 2. Прямо с завода. 3. Лазерное позиционирование. 4. автоматический и оптический. 5. Распайка, пайка и реболлинг
Описание
Лазерная Позиционная SMD паяльная станция


1. Применение OfLaser Position SMD паяльная станция
Может отремонтировать материнскую плату компьютера, смартфона, ноутбука, логической платы MacBook, цифровой камеры, кондиционера, телевизора и другого электронного оборудования из медицинской промышленности, отрасли связи, автомобильной промышленности и т. Д.
Припой, реболл, распайка различных видов микросхем: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, светодиодный чип.
2. Особенности продукта лазерного позиционирования SMD паяльная станция

* Высокий уровень автоматизации с высокой успешной ставкой
* 3 независимых обогревателя обеспечивают строгий контроль температуры
600-мегапиксельная оригинальная CCD-камера Panasonic обеспечивает точное выравнивание каждого паяного соединения.
* Удобный. Можно научиться использовать за 30 минут.
3. Спецификация лазерной позиции SMD паяльная станция

4. Детали лазерной позиции SMD паяльная станция



5.Почему выбирают нашу лазерную станцию для пайки SMD Position?


6. Сертификат лазерной позиции SMD паяльная станция
Чтобы предлагать качественную продукцию, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD первой получила сертификаты UL, E-MARK, CCC, FCC, CE ROHS. Между тем, чтобы улучшить и усовершенствовать систему качества, Dinghua прошла сертификацию аудита на местах ISO, GMP, FCCA, C-TPAT.

7. Упаковка& Отгрузка реболлинговой станции Optical Alignment BGA

8. Отгрузка дляЛазерная Позиционная SMD паяльная станция
Мы отправим машину через DHL / TNT / FEDEX. Если вы хотите другой срок доставки, пожалуйста, сообщите нам. Мы будем поддерживать вас.
9. Условия оплаты
Банковский перевод, Western Union, Кредитная карта.
Пожалуйста, сообщите нам, если вам нужна другая поддержка.
10. Руководство по эксплуатации паяльной станции Laser Position SMD
11. Связанные знания
Код диагностической карты после включения материнской платы
После включения материнской платы код диагностической карты не перемещается. Сторона 00 или FF указывает, что процессор материнской платы не работает. Далее нам нужно отключить питание и снять вентилятор процессора для хорошего процессора. Держите процессор рукой (наилучшее использование между пальцем и процессором). Горячие предметы отделены друг от друга, чтобы избежать ожогов.) Слегка нажмите и удерживайте блок питания. Если диагностика по-прежнему не отвечает, а материнская плата все еще не работает, то база ЦП разряжается, и следующим шагом является определение неисправности цепи ЦП.
Прежде всего, мы должны знать тенденцию цепи питания процессора этой материнской платы. При нормальных обстоятельствах схема цепи питания ЦП является разумной и не будет в других местах вокруг ЦП, поэтому мы также должны знать, что ЦП имеет красный источник питания 5 В, а затем соединен с черным измерительным пером. Красный интерфейс 5 В, красная ручка подключена к четырехугольному интерфейсу вспомогательного источника питания ЦП (может быть зуммер модуляции мультиметра), когда мультиметр сделает короткий вызов, чтобы показать, что в цепи нет проблем.
Затем поместите черное тестовое перо на контакт вспомогательного интерфейса ЦП, а красное тестовое перо скользит на U-чипе рядом с ЦП. Если будет короткий звонок, он немедленно прекратится. В это время контакт на чипе является контактом питания CPU5V (этот чип U является источником питания). Микросхема управления) Затем две пары полевых транзисторов рядом с боковым ЦП (эффект-транзистор не может быть закорочен мультиметром дважды. Если обнаружено, что три контакта под напряжением друг к другу, эффект-транзистор поврежден или поврежден и заменен ) Затем измерьте несколько конденсаторных резисторов в разъеме процессора. Если питание включено, схема питания процессора не является проблемой. Схема процессора часто повреждена (две пары транзисторов эффекта, микросхема управления питанием, конденсатор).
3. Общее обнаружение материнской платы, подключите диагностическую карту, сначала добавьте ЦП, затем добавьте память, плюс дискретную графическую карту, код дисплея начинается с OO или FF, один раз 01, C1, 24, 25, 26 , и т.д.
