Инструменты для лазерной сварки BGA

1. сопла горячего воздуха 2. датчик k с замкнутым контуром управления 3. поддержка печатной платы с v-пазом 4. система оптического выравнивания цвета hd

Отправить запрос

Описание

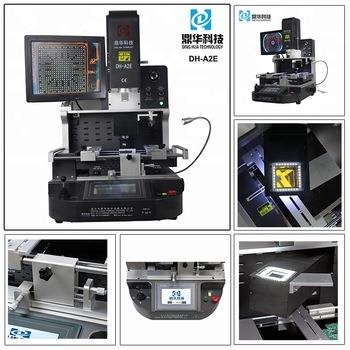

Сварочные инструменты для лазерного позиционирования BGA DH-A2E

Рабочая демонстрация:

Инструменты для лазерной сварки BGA необходимы в электронной промышленности для точного размещения, выравнивания и пайки компонентов BGA на печатных платах. Они используют лазерную технологию для обеспечения точного позиционирования и интегрированы с паяльными станциями для контролируемого нагрева и пайки. Ключевые особенности включают в себя лазерные системы выравнивания, бесконтактные датчики и контроль температуры с обратной связью, которые вместе повышают точность и эффективность. Эти инструменты идеально подходят для высокоточного ремонта электроники, прототипирования и мелкосерийного производства, предлагая универсальность и надежность при работе с различными компонентами BGA в современных электронных устройствах.

Отпайка шарика и олова BGA

Laser Positioning BGA Welding Tools

Технические характеристики:

1	Общая мощность	5200w
2	3 независимых обогревателя	Верхний горячий воздух 1200 Вт, нижний горячий воздух 1200 Вт, нижний инфракрасный предварительный нагрев 2700 Вт
3	Напряжение	220 В переменного тока ± 10%, 50/60 Гц
4	Электрические части	7-дюймовый сенсорный экран + высокоточный интеллектуальный модуль контроля температуры + драйвер шагового двигателя + ПЛК + ЖК-дисплей + оптическая ПЗС-система высокого разрешения + лазерное позиционирование
5	Контроль температуры	K-сенсор с замкнутым контуром + автоматическая температурная компенсация ПИД + температурный модуль, точность температуры в пределах ± 2 градуса.
6	Расположение печатной платы	V-образный паз + универсальное крепление + передвижная полка для печатной платы
7	Применимый размер печатной платы	Макс. 370x410 мм. Мин. 22x22 мм.
8	Применимый размер BGA	2x2 мм~80x80 мм
9	Размеры	600x700x850 мм (ДШВ)
10	Вес нетто	70 кг

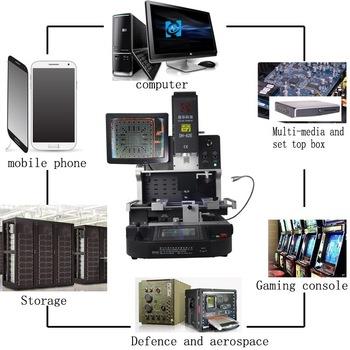

Приложения:

Laser Positioning BGA Welding Tools

Характеристика:

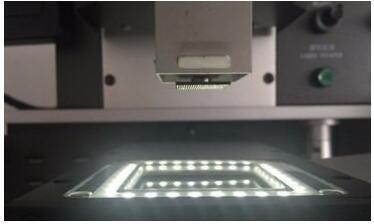

A2E 内部发热系统

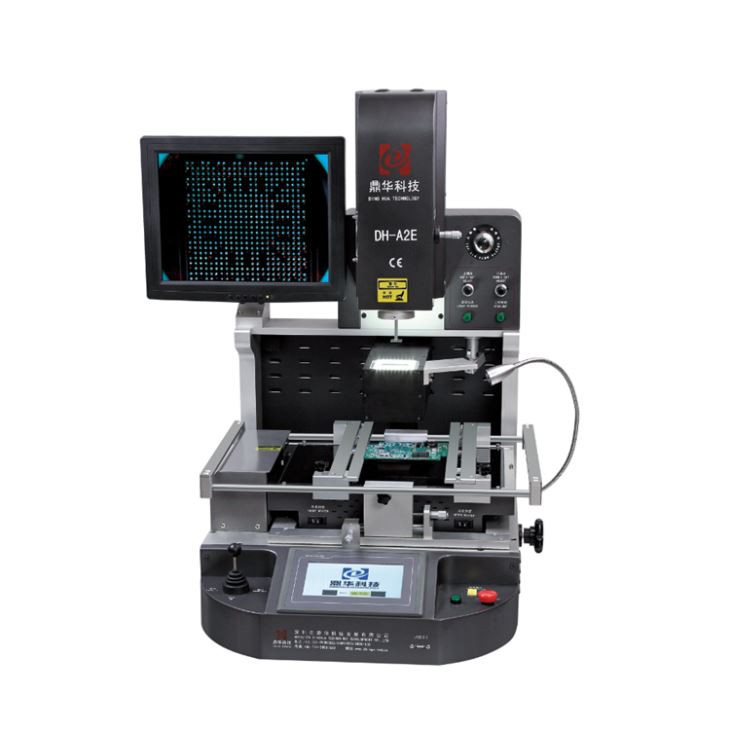

Сварочные инструменты для лазерного позиционирования BGA DH-A2E

ДХ-А2Е— это самая передовая система ремонта BGA, доступная сегодня на рынке. Он позволяет легко устанавливать и снимать BGA, QFN, µBGA/CSP, Flip Chip и другие SMD. Благодаря верхнему нагревателю горячего воздуха мощностью 1200 Вт и нижнему ИК-нагревателю мощностью 2700 Вт он сэкономит вам тысячи дополнительных затрат. Он использует уникальную систему инфракрасного нагрева для контроля и точного распределения тепла, защищая соседние компоненты. Используя высококачественный, специально разработанный ИК-термодатчик, процесс полностью контролируется по температуре с помощью бесконтактных методов измерения.
