Светодиодная ремонтная машина BGA Station

Светодиодная ремонтная машина BGA Station

Параметры светодиодной ремонтной машины

Детали станции переработки светодиодной BGA

Точки небольшого светодиодного чипа изображены на экране дисплея машины для перевозки светодиодов . Есть четыре панели, а изображение

Увеличен в 20 раз, с максимальным масштабированием в 220 раз .

Специальное приспособление работает автоматически с оптической CCD -камерой . на ней можно надеть катушка светодиодных чипов, и

Верхняя головка машины может автоматически забрать светодиодный чип для выравнивания .

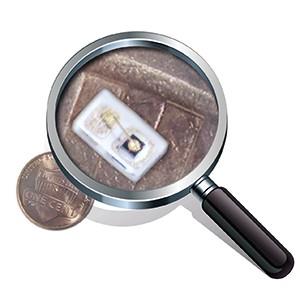

Сравнение между монетой и светодиодной чипом (0201) увеличивается в 100 раз . наша машина постоянно модернизируется, и вскоре она сможет восстановить еще меньшие чипы, чем 0201 в ближайшем будущем .

Оптическая CCD -камера работает автоматически, когда выравнивание необходимо для светодиодной чипа . во время пайки, она может автоматически возвращать

в исходную позицию .

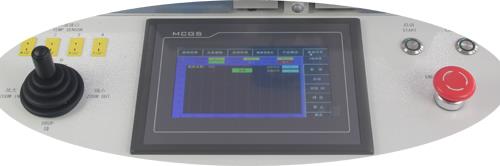

Сенсорный экран, бренд MCGS, - это мозг всей машины ., он обрабатывает вход, настройку и выход температуры и времени на

Соответствующие части . могут также сохранить до 50, 000 профили температуры для повторного использования .

Часто задаваемые вопросы, связанные с проблемами светодиодов:

Q:Мой монитор не включается электрически?
A:Может быть проблема с вашей картой питания .

Q:Мой монитор включается, но не отображает изображение?
A:Системная плата может иметь ошибку .

Q:Если у моего светодиодного телевизионного экрана проблема, нужно ли мне заменить весь экран?
A:Нет, вам нужно только заменить небольшой неисправный модуль новым светодиодом.

Q:Какой размер машины ремонтирует?
A:Максимальный размер составляет 450x430 мм, а минимальный размер составляет 20x20 мм .

Процесс ремонта для некоторых светодиодов:

1. Система кормления Feida: Пневматическое управление используется для автоматического кормления светодиодных шариков, а рядом с ним расположен приемный лоток.

2. Система управления движением движения: стабильная, надежная, безопасная и эффективная . Система применяет систему выравнивания цифрового видео с высокой задачей . Позиционирование PCB использует V-образную канаву, а линейное скользящее сиденье обеспечивает тонкое или быстрое положение вдоль x, y, и z Axes {{5, и это, и это, и ZES xes {5, и это. Приспосабливайте различные макеты печатных плат и размеры .

3. Съемное универсальное приспособление: этот гибкий приспособление защищает ПХБ, предотвращая повреждение устройств с краем печатной платы и деформации ПХБ ., он адаптируется к восстановлению различных типов светодиодных чипов .}}}}}}}}}

4. Сплав сплавных воздушных форсунок: доступны различные форсунки из сплавного воздуха, и их можно повернуть и расположить на 360 градусов, что делает их легкими для установки и замены .

5. Независимые температурные зоны.

6. Разделы контроля температуры: зоны верхней и нижней температуры позволяют для 8 этапов управления температурой, с массовым хранилищем для температурных профилей . Эти профили могут быть вызваны для различных светодиодных шариков в любое время . Анализ кривой, настройки и коррекции также могут быть выполнены на SounchScreen.}}. Процесс нагрева, обеспечивающий более ровный и точный повышение температуры .

7. вентилятор поперечного потока для охлаждения: мощный вентилятор поперечного потока быстро охлаждает печатную плату, чтобы предотвратить деформацию . Процесс монтажа, паяль и десполя управляется автоматически для оптимальных результатов .}
