BGA Chip Desoldering И Паяльная Машина

Паяльная станция полного ИК BGA, две зоны нагрева, размер микросхемы: 2 * 2 ~ 80 * 80 мм, размер печатной платы: 300 * 360 мм

Отправить запрос

Описание

BGA чип машина для распайки и пайки

Станция доработки BGA DH-6500 - это самая длинная в истории машина для доработки, широко используемая для ремонта XBOX, PS3, PS4, компьютеров и т. Д.

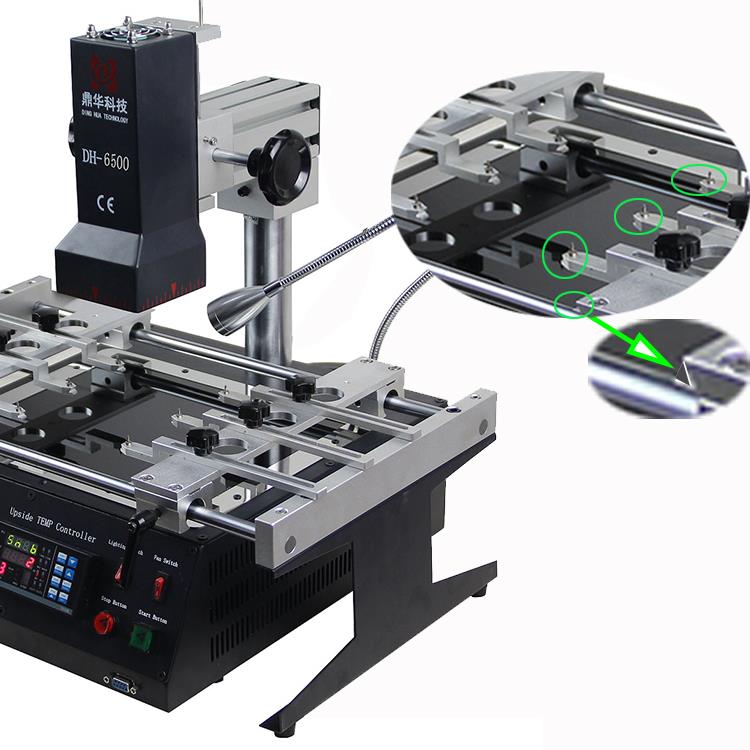

Имеются V-образный паз, зажим из крокодиловой кожи и универсальные крепления для другого чипа, закрепленного на этом рабочем столе, для пайки или распайки.

Верхняя головка может быть отрегулирована выше или ниже, даже влево или вправо, что очень удобно для пайки или распайки компонента.

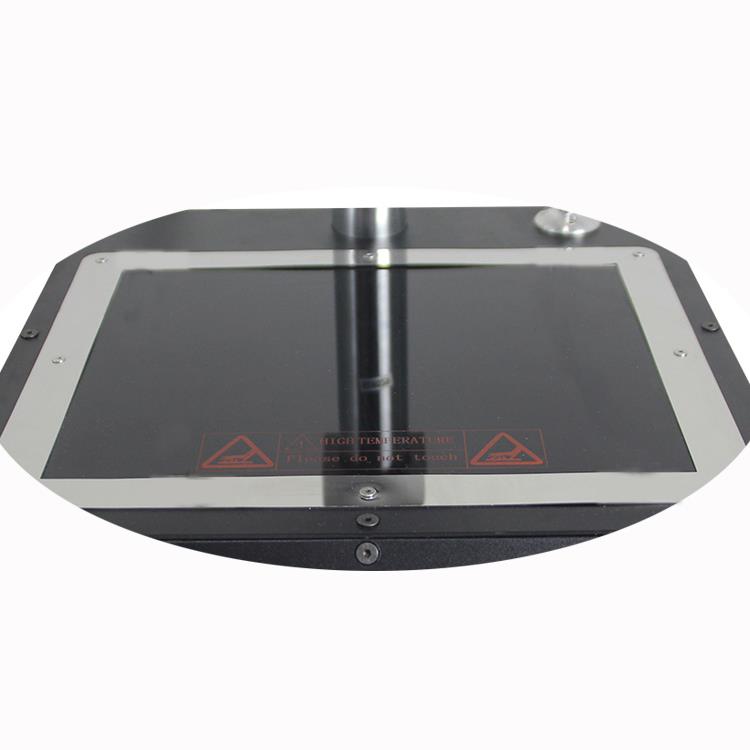

IR preheating

Зона предварительного нагрева с ИК-подсветкой, предназначенная для печатной платы размером 300 * 360 мм, такой как телевизор, игровая консоль и другое коммуникационное оборудование.

2. Детали машины для распайки и пайки чипов BGA

Спецификация DH-6500
Суммарная мощность	2300W
Верхний нагреватель	450W
Нижний обогреватель	1800W
Мощность	AC110 ~ 220 В ± 10 ％ 50/60 Гц
Движение головы	Вверх / вниз, вращаться свободно.
Осветительные приборы	Тайвань вел рабочий свет, любой угол отрегулирован. 5W
Место хранения	Хранить 10 групп температурного профиля
позиционирование	V-образный паз, поддержка печатной платы может быть отрегулирована в направлении X, Y с помощью универсального внешнего приспособления
Контроль температуры	K-TYPE, замкнутый цикл
Временная точность	± 2 ℃
Размер печатной платы	Макс 300 * 360мм Мин20ммⅹ20мм
Вес	16кг

3. Машина для распайки и пайки чипов BGA

mobile repair

4. Особенности продукта BGA чип припоя и пайки

DH-6500 - это универсальный полуавтоматический инфракрасный ремонтный комплекс с синхронизацией с ПК и керамическим излучателем для ремонта CBGA, CCGA, CSP, QFN, MLF, PGA и всех эпоксидных компонентов µBGA. Установка различных температурных профилей позволяет выбрать необходимый режим пайки при использовании разных припоев, в том числе и без свинца.

ФУНКЦИИ

Ремонтный комплекс для материнских плат ноутбуков, ПК, серверных плат, промышленных компьютеров, всех видов игровых приставок, плат коммуникационного оборудования, телевизионной аппаратуры с ЖК-дисплеем и др. Работает с большими платами BGA.

Идеально подходит для пайки и ремонта CBGA, CCGA, CSP, QFN, MLF, PGA и всех типов эпоксидной смолы µBGA.

Используется как для свинцовой, так и для бессвинцовой пайки.

Использует передовую технологию пайки темным инфракрасным излучением.

Использует усовершенствованную термопару типа K для более точного определения температуры.

Технология контроля температуры с обратной связью обеспечивает точный контроль температуры и равномерное распределение тепла.

Процесс разборки занимает всего около 5 минут.

Максимальная температура достигает 400 ° С.

Возможность подключения к ПК или ноутбуку через интерфейс USB и управления с помощью программного обеспечения «IRSOFT».

Возможность установки 8 позиций повышения температуры и 8 позиций сохранения температуры.

Возможность хранить 10 групп температурных профилей одновременно.

В комплект поставки входит компакт-диск с руководством и демо-видео.

5. подробности продукта станции переделки клавиатуры

Вентилятор

После завершения нагрева вручную включите мощный вентилятор, чтобы охладить плату PCB, чтобы избежать деформации платы PCB.

Температурная зона

Предварительно нагретая температурная зона использует керамическую нагревательную пластину Тайвань, чтобы печатная плата пластины даже нагревалась Избегайте ослабления печатной платы из-за неравномерного нагрева. Добавьте жестокое стекло на доску, чтобы мелкие фишки не падали и не горели.
